Итак, прежде чем приступить к прокладке внешней проводки к сараю или другому объекту на открытом воздухе, обязательно ознакомьтесь с соответствующими кодами.

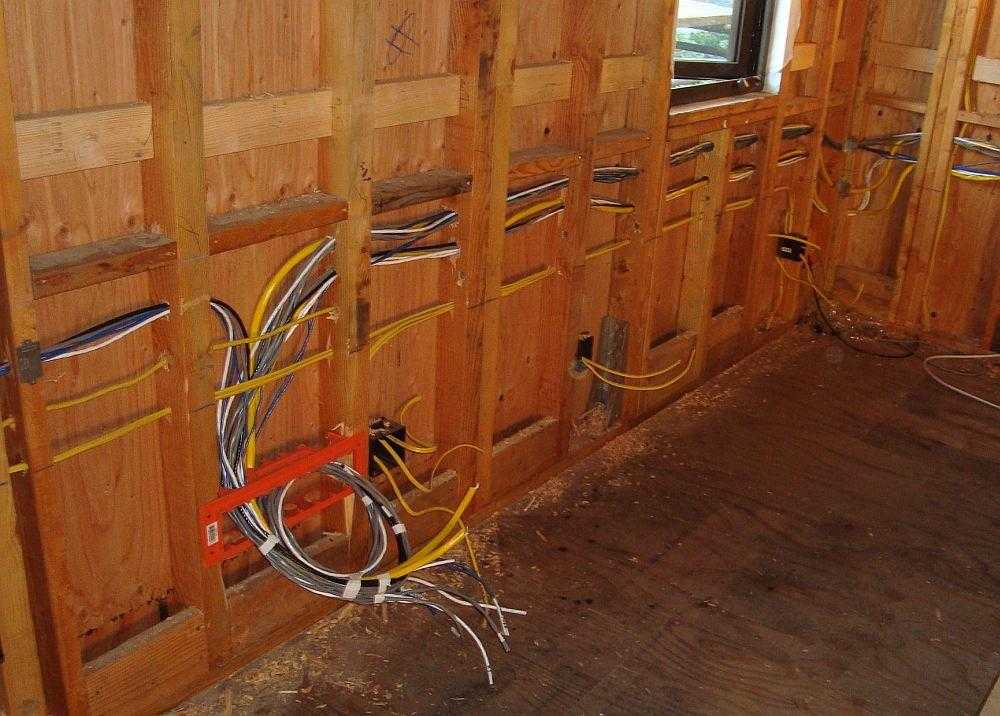

Изучите основы электропроводки

В Интернете полно учебных пособий, в том числе тех, которые помогут вам смонтировать электропроводку в сарае. Рекомендуется просмотреть несколько видеороликов, чтобы сравнить и проверить все источники. Существуют также пошаговые руководства по электромонтажу в письменной и видеоформе, которым довольно легко следовать, если вы впервые сталкиваетесь с чем-то подобным.

Также важно, чтобы вы выполняли правильные действия и по порядку. Обычно вам нужно будет найти правильный кабелепровод, выбрать провод, который будет использоваться, выкопать траншею (где будут проходить провода и кабелепровод), установить распределительную коробку, проложить кабелепровод, проложить провод, подключить цепь и провести электропроводку в сарае. Это может показаться большим, но с правильными инструкциями и расходными материалами это не должно быть слишком сложно выполнить.

При необходимости проконсультируйтесь с лицензированным электриком

В случае сомнений рекомендуется проконсультироваться с профессиональным электриком. Когда дело доходит до электромонтажных работ, лучше перестраховаться, чем сожалеть, так как это может быть опасно, особенно если вы не знаете, что делаете. Более того, вы можете продолжить карьеру электрика, чтобы стать уверенным в своих способностях к электромонтажу.

Если вы заинтересованы в том, чтобы зарабатывать на жизнь, устанавливая электроэнергию, программа Summit College для электриков — идеальное место для начала.

Откройте для себя отличия Summit Electrician

Программа Summit College для электриков предоставляет учащимся всестороннее образование, которое позволяет им преуспеть в работе в качестве профессиональных электриков. Программа электрика Summit College предназначена для подготовки студентов к работе. Большая часть программы представляет собой практическое обучение, но оно также смешивается с теоретическими компонентами, чтобы учащиеся изучали причины того, что они делают. В программе Summit College для электриков начинающие электрики изучают все тонкости профессии. Хорошо продуманная учебная программа дает студентам возможность увидеть, в чем они могут специализироваться в области электромонтажных работ. По окончании программы вы будете готовы продолжить свой путь, чтобы стать подмастерьем-электриком.

Получите отличное образование в области электрики. Откройте для себя разницу на высшем уровне. Начните сегодня на Summitcollege.edu.

Установка собственной небольшой удаленной автономной солнечной системы

Типичная установка солнечной системы для жилых помещений включает в себя правильно подобранную и проложенную электропроводку переменного и постоянного тока для снижения риска возгорания, надлежащую систему заземления для предотвращения поражения электрическим током и молнией, правильную установку батареи и вентиляцию для предотвращения образования газа. взрывы и правильно установленная солнечная батарея, чтобы максимизировать производительность и избежать повреждения крыши.

Почти во всех моих прошлых статьях я описывал множество различных типов систем солнечной энергии, но не вдавался в подробности того, как их установить самостоятельно, поскольку большинство систем должны быть рассчитаны и подключены лицензированными профессионалами в области солнечной энергетики. Тем не менее, веб-сайт

В противном случае — не пытайтесь повторить это дома.

Я останусь со всем 12-вольтовым оборудованием постоянного тока, которое имеет ограниченную опасность поражения электрическим током и позволяет использовать многие электрические компоненты, которые вы можете найти на месте. Тем не менее, слово предупреждения. Тот факт, что все будет той же низковольтной проводкой, которая используется в вашем автомобиле или лодке, еще не означает, что нет проблем с безопасностью.

Любая батарея глубокого разряда содержит сотни ампер накопленной энергии, которая может легко расплавить толстую проволоку или электрические компоненты, если они не подобраны и установлены неправильно.

Это означает, что если я говорю использовать компонент определенного типа или размера, то на это есть веская причина. Вы не должны предполагать, что можете заменить все, что у вас есть, что «почти то же самое». Если вы действительно хотите упростить выбор оборудования, все необходимые компоненты доступны в предварительно упакованных комплектах солнечного освещения различных размеров.

Размер батареи

Первое решение, которое нам нужно принять, это размер системы. Если вам нужно запитать всего несколько светильников в двух-трех комнатах в удаленной кабинке, то можно обойтись одной или двумя 12-вольтовыми батареями. Если вы хотите также питать небольшой морозильник постоянного тока или скважинный насос постоянного тока, вам понадобится от двух до четырех 6-вольтовых батарей. Ни при каких обстоятельствах не используйте стандартные автомобильные или грузовые аккумуляторы, так как они имеют очень тонкие свинцовые пластины для уменьшения веса и не прослужат долго при ежедневной езде на велосипеде.

Обычно в этом приложении я бы рекомендовал использовать либо 12-вольтовые аккумуляторы для RV/морских транспортных средств, либо 6-вольтовые аккумуляторы для гольф-каров. Они доступны на месте и довольно недороги. Однако, если вы приобретете герметичную версию GEL или AGM, это значительно снизит любой риск выброса взрывоопасных газов или потребность в обслуживании батареи. Герметичные батареи стоят почти на 40% дороже, чем батареи с открытой крышкой того же размера, которые требуют полива, и они не служат дольше. Однако, поскольку вам не нужно строить специальное аккумуляторное отделение или вентилируемый корпус, это будет преимуществом при установке в небольшой кабине с ограниченным пространством для хранения. Независимо от типа батареи, аккумуляторную батарею следует изолировать в более холодных регионах, так как заряд батареи резко падает при температуре ниже 35 градусов.

Солнечная батарея

Размер и количество необходимых солнечных модулей зависит от емкости вашей аккумуляторной батареи и от того, где будет расположена автономная кабина. Если возможно, вы хотите, чтобы солнечная батарея была обращена на юг. В моем географическом регионе утро чаще всего туманное, а ближе к вечеру солнечное, голубое небо, поэтому я предпочитаю слегка юго-западную ориентацию.

Солнечный модуль обеспечивает наилучшую круглогодичную работу при угле наклона, равном вашей широте. Меньший угол улучшит производительность летом, а более крутой — зимой. Для большей части территории США это от 37 до 42 градусов. Если ваша каюта будет использоваться только часть года, вам следует использовать угол наклона, который будет производить больше энергии в течение этой части года.

Ваша солнечная батарея может быть установлена ​​на крыше вашей каюты, на ближайшем столбе, на земле на приподнятой раме или на ближайшем складском сарае. Солнечные модули довольно легкие, поэтому ваша основная проблема при монтаже — это поднятие ветром, а не обрушение крыши. В любой системе крепления должны использоваться только болты или шурупы из нержавеющей стали, проникающие в стропила или блокирующие, так как сильный ветер легко вырвет любые шурупы, проникающие только в обшивочную фанеру.

Размер массива

Большинство продаваемых сегодня 12-вольтовых солнечных модулей имеют мощность менее 100 Вт. Текущая рыночная тенденция заключается в использовании более крупных модулей, для которых требуется номинальное выходное напряжение 24 вольта. Одна 6-вольтовая батарея для гольф-кара или 12-вольтовая батарея для фургонов с глубоким циклом будет хранить около 1 кВтч электроэнергии при разряде на 50%. По приблизительным подсчетам, это означает, что вам потребуется около 200 Вт солнечной батареи, чтобы перезарядить одну батарею за один день, при пяти часах пребывания под прямыми солнечными лучами.

Это типично для большинства летних месяцев, но во многих частях северной части Соединенных Штатов вы можете получить только три часа прямого солнечного света в течение коротких зимних дней. Это означает, что вам нужно будет увеличить соотношение солнечной батареи и батареи или просто уменьшить энергопотребление в периоды облачной погоды.

Существует множество проблем проектирования, связанных с несколькими «параллельными» солнечными модулями и батареями, поэтому гораздо проще использовать солнечные модули и батареи большей емкости, чем меньшие. Учитывайте это при покупке аккумуляторов и солнечных модулей. Заказ больших размеров в долгосрочной перспективе будет выгоднее, чем покупка более мелких и дешевых брендов, которые обычно можно найти на местном уровне.

Безопасность электропроводки

Вы должны понимать, что электрические нагрузки той же мощности при 120 В переменного тока требуют в 10 раз больше амперного тока при 12 В постоянного тока. Ватт для данной нагрузки не меняется независимо от напряжения, поэтому две 100-ваттные лампочки, которым требуется 1,7 А при 120 В переменного тока (200 Вт/120 В), можно подключить проводом №14 с номинальным током 15 А. . Однако при 12 В постоянного тока эта же нагрузка будет потреблять 17 ампер (200 Вт/12 В), что превышает 15-амперный номинал провода №14.

Кроме того, эти две 100-ваттные лампочки будут работать только около пяти часов, прежде чем разрядится батарея глубокого разряда (5 часов x 100 Вт x 2 лампочки = 1 кВтч). Поэтому с самого начала вам нужно использовать только самое эффективное освещение постоянного тока и устройства постоянного тока, которые вы можете купить, и не основывать размер проводов на нагрузках переменного тока 120 В.

Тот факт, что мы используем питание постоянного тока низкого напряжения, не означает, что нам не нужны предохранители или автоматические выключатели. Каждый провод, питающий нагрузку в вашей кабине, должен иметь предохранитель или автоматический выключатель соответствующего размера, чтобы предотвратить перегрузку и возможный пожар.

Обычно предохранители или автоматические выключатели, рассчитанные на постоянный ток, физически крупнее и дороже, чем устройства переменного тока той же мощности. Также намного сложнее найти местного поставщика автоматических выключателей постоянного тока. Тем не менее, нам повезло, так как линейка автоматических выключателей переменного тока Square D «QO» также имеет двойной номинал до 48 В постоянного тока, но это относится только к линии «QO» Square D.

Я не знаю ни одного другого недорогого автоматического выключателя, который обычно можно найти в местных источниках питания, который также рассчитан на работу с низким напряжением постоянного тока.

Система водоснабжения

12-вольтовый напорный насос постоянного тока для дома на колесах или лодки может подавать воду под давлением в кухонную раковину или душ из резервуара для хранения. Как правило, это упрощает расходы на водопровод и высокое потребление электроэнергии для глубинного насоса. Этот резервуар можно пополнить из дождевой воды, близлежащего ручья или родника. Во всех нижних точках должны быть предусмотрены легкодоступные дренажные клапаны для быстрого слива воды из системы, чтобы предотвратить замерзание, когда она не занята. Очевидно, что эта вода не пригодна для питья или приготовления пищи без надлежащей обработки, но вы всегда можете пить бутилированную воду, которую приносите с собой во время каждого визита, и избежать затрат на бурение скважины или дополнительных затрат на солнечную энергию для питания скважинного насоса.

Охлаждение

Для автономной удаленной хижины наличие электрического холодильника или морозильной камеры значительно увеличивает размер и стоимость системы солнечной энергии. Наиболее очевидным решением для более коротких периодов использования кабины является наличие высококачественного ящика для льда, наполненного льдом. Я обнаружил, что модели с лучшей изоляцией могут удерживать лед до четырех дней.

Промышленность по производству жилых автофургонов и лодок предлагает несколько 12-вольтовых холодильников и морозильников с питанием от постоянного тока и пропана, но большинство из них имеют очень высокую ежедневную электрическую нагрузку. Вы можете просмотреть мою статью в выпуске № 102 (ноябрь/декабрь 2006 г.), в которой содержится гораздо больше информации.0003

информация о холодильниках и морозильниках с питанием от постоянного тока. Если вы готовы потратить от 900 до 1500 долларов, есть несколько отличных 12-вольтовых холодильников и морозильников постоянного тока, разработанных специально для автономных солнечных домов, которым требуется гораздо меньше солнечной энергии для работы.

SunFrost и SunDanzer предлагают хороший выбор низкоэнергетических 12-вольтовых холодильников и морозильников постоянного тока для автономных солнечных батарей. Несмотря на высокую стоимость, эти сверхэффективные модели сэкономят тысячи долларов, поскольку вы можете обойтись гораздо меньшими солнечными батареями и батареями. Если вы будете использовать свою автономную кабину в течение более длительного времени, холодильник на солнечной энергии должен стать вашей самой важной покупкой.

Калибр проводов

Подключайте осветительные приборы и приборы постоянного тока, используя те же процедуры и материалы, которые указаны в Национальном электротехническом кодексе (NEC). Мое единственное исключение — увеличить размер провода, чтобы уменьшить сопротивление провода, поскольку мы работаем с током, в 10 раз превышающим требуемый при 120 вольт переменного тока. В таблице на Рисунке 1 приведены номинальные значения тока NEC для проводки в доме самого распространенного размера, за которыми следует мой рекомендуемый размер провода для всех 12-вольтовых проводов постоянного тока:

Если ваш провод длиннее 50 футов, я бы выбрал следующий больший размер провода, хотя нагрузка все еще мала. Также используйте только медный провод. Алюминиевый провод дешевле, но он имеет более низкий номинальный ток, чем медный, при том же размере провода. Для всех соединений алюминиевых проводов требуются специальные антикоррозийные шовные герметики, поэтому делайте это просто и используйте полностью медную проводку, а также устройства и разъемы из сплошной меди.

Вы можете упростить проводку, разместив панель автоматического выключателя рядом с входной дверью и использовать автоматические выключатели для включения и выключения нагрузок, не имеющих внутренних выключателей. Это связано с тем, что настенные выключатели переменного тока на 120 вольт, которые вы покупаете в любом оборудовании или строительном оборудовании, не могут использоваться для электроснабжения постоянного тока. Из-за постоянной характеристики потока электричества постоянного тока контакты переключателя переменного тока нередко «свариваются» вместе из-за дуги или даже плавятся при использовании в системах проводки постоянного тока.

Поскольку ваша простая электрическая система постоянного тока будет обслуживать только несколько ламп постоянного тока и приборов постоянного тока, у вас не будет розеток по периметру, поскольку большинство электрических нагрузок будут подключены к клеммам, установленным в каждом устройстве. Однако, если вам нужно «отключить» прибор, они делают настенную розетку и вилку, предназначенную для обслуживания постоянного тока низкого напряжения. Два контакта розеток постоянного тока и вилки повернуты на 90 градусов по отношению к стандартной розетке переменного тока на 120 вольт, чтобы предотвратить случайное подключение устройства к сети с неправильным напряжением.

Проводка солнечных батарей и аккумуляторов

После монтажа модулей солнечной батареи приступите к монтажу соединительной проводки. Солнечные модули большей мощности, продаваемые сегодня, поставляются с предварительно подключенными разъемами типа «папа» и «мама» с несколькими футами провода. Модули меньшего размера по-прежнему имеют электрическую распределительную коробку сзади, поэтому вы можете использовать стандартные гибкие водонепроницаемые кабелепроводы из ПВХ и соединители кабелепроводов между распределительной коробкой каждого модуля.

Помните, что эти солнечные модели будут подключены «параллельно», так как вы используете 12-вольтовую аккумуляторную систему. Это означает, что для вашей проводки могут потребоваться отдельные провода для каждого модуля, идущие обратно к центральному объединительному блоку, установленному на крыше. Вам также понадобится контроллер заряда солнечной батареи, который контролирует скорость зарядки аккумулятора и предотвращает перезарядку. Вы не должны подключать какой-либо солнечный модуль напрямую к аккумулятору без промежуточного контроллера заряда.

Если вы используете герметичные аккумуляторы GEL или AGM, крайне важно использовать высококачественный контроллер заряда с переключателем или перемычкой «GEL/AGM», которая переключает зарядное напряжение на более низкое. Это предотвратит повреждение вашего нового блока аккумуляторов, поскольку стандартное заданное значение напряжения зарядки жидкостных элементов приведет к повреждению герметичных аккумуляторов.

Если вам нужно более четырех солнечных модулей, это затрудняет их параллельное подключение, поэтому вы можете рассмотреть возможность использования контроллера заряда, который позволяет использовать солнечную батарею более высокого напряжения с 12-вольтовой батареей.

Это означает, что вы можете соединить свои солнечные модули последовательно, чтобы уменьшить параллельную проводку и получить 24- или 48-вольтовую солнечную батарею, питающую 12-вольтовую батарею. Все это будет зависеть от модели контроллера заряда солнечной батареи, которую вы приобретете.

Скорее всего, вы будете устанавливать от двух до четырех солнечных модулей мощностью менее 100 Вт каждый, но в более крупных системах вы можете добавить блок солнечного сумматора. Это похоже на панель предохранителей или автоматических выключателей, но предназначено для установки снаружи рядом с солнечной батареей. Если у вас несколько солнечных модулей, вы подключаете каждый из них отдельно к соседней коммутационной коробке, которая имеет отдельные клеммы, чтобы упростить эту проводку.

Наконец, не забудьте установить предохранитель на положительный провод между солнечной батареей и контроллером заряда, а также между контроллером заряда и аккумулятором. В таких небольших системах вы можете использовать двухполюсный разъединитель с плавким предохранителем Square D и использовать каждый предохранитель отдельно для каждого провода, что позволяет использовать один разъединитель для разрыва обоих соединений с контроллером заряда.

Заземление системы

Возможно, вы строите свою автономную систему, в которой никогда не будет проводиться проверка электрических характеристик, а проводка с низким напряжением 12 В не приведет к поражению электрическим током, но это не причина не использовать методы безопасной проводки, в том числе заземление. Национальный электрический кодекс требует, чтобы все профессионально установленные солнечные батареи, установленные на крыше, включали автоматический выключатель защиты от замыкания на землю и отдельный провод заземления, соединяющий каждый солнечный модуль непосредственно с заземлением.

Многие солнечные батареи, подключенные к сети, производят более 400 вольт, поэтому любое короткое замыкание на раму может фактически убить кого-то электрическим током, или короткое замыкание может привести к возникновению электрической дуги и вызвать электрический пожар. Меньшие 12-вольтовые солнечные системы постоянного тока, подобные этой и предназначенные для лодок, жилых автофургонов или кемпингов, обычно не включают это дополнительное устройство безопасности из-за гораздо более низкого напряжения, и я не могу рекомендовать не включать его в проводку вашей солнечной батареи.

Каждый солнечный модуль имеет предварительно просверленное и помеченное отверстие в раме для заземляющего провода, и для подключения каждого модуля следует использовать оголенный медный заземляющий провод. Не подсоединяйте провод заземления только к монтажной стойке массива и предполагайте, что это заземлит всю группу модулей. Алюминий быстро подвергается коррозии при соединении болтами с другими металлами, что приводит к очень плохому электрическому соединению.

Не обрезая оголенный медный провод, подключите его к точке заземления каждого модуля с помощью винта из листового металла из нержавеющей стали, а затем проложите вниз к стандартному 8-футовому стальному заземляющему стержню диаметром ½ дюйма, покрытому медью, который ввинчивается рядом с фундаментом кабины. Вам также необходимо добавить отдельный оголенный медный провод от этого же заземляющего стержня к заземляющей шине внутри панели главного автоматического выключателя и разъединителя массива с предохранителями. Для такой небольшой системы заземляющий провод из оголенной меди № 8 или № 10 соответствует нормам, но нормы также требуют, чтобы заземляющие провода меньше № 6 были в кабелепроводе, чтобы предотвратить повреждение меньшего провода. Обычно проще использовать более крупный провод № 6 и забыть о кабелепроводе.

Проверка и настройка

Никогда, никогда не подключайте какие-либо провода к новой батарее, пока вы не проверите каждый провод отдельно с помощью вольтомметра, чтобы убедиться в отсутствии короткого замыкания и в том, что все положительные (+) провода подключены только к положительный (+) полюс аккумулятора, а все отрицательные (-) провода подключаются только к отрицательному (-) полюсу аккумулятора.

При использовании нескольких 6-вольтовых батарей или нескольких 12-вольтовых солнечных модулей очень легко получить неправильное выходное напряжение, поэтому также проверьте, чтобы не было несоответствия напряжений. Типичный 12-вольтовый солнечный модуль на самом деле измеряет от 17 до 21 вольт при полном солнечном свете и не подключен к какой-либо нагрузке, поэтому не позволяйте этому более высокому напряжению беспокоить вас. Однако, если вы измеряете более 21 вольта, у вас есть проблема, если вы не используете солнечное зарядное устройство, предназначенное для этих более высоких входных напряжений.

Я не рекомендую устанавливать инвертор на 120 В переменного тока в такую ​​маленькую систему из-за ограниченной емкости солнечных батарей и аккумуляторов, а также дополнительных сложностей, связанных с наличием двух отдельных наборов проводки. Будьте проще и купите радио или телевизор с питанием от постоянного тока, если вам нужно развлечься.

Теперь вы готовы включить каждый автоматический выключатель и начать пользоваться преимуществами, которые небольшая солнечная энергия может дать практически для любого удаленного приложения.
