Как рассчитать сопротивление спирали: Что нужно знать (учитывать) при намотке спирали — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Что нужно знать (учитывать) при намотке спирали

Самый интересный этап в процессе парения — компоненты, диктующие моду современного коилбилдинга. Проволоки и намотки с каждым днем становятся все больше актуальней и популярнее. И хотя, проще купить готовую электронную сигарету с установленным нагревательным элементом, многие парильщики сами наматывают спираль, чтобы регулировать вкус и количество пара по собственному усмотрению. Как ни странно, в этом их фантазия не имеет границ.

Существует множество вариаций намоток, но прежде чем приступить к такой технике осваивания, необходимо иметь подходящую базу, знать необходимую конечную температуру, материал койла и мощность вашего блока питания.

Какие использовать материалы для намотки

Помимо атомайзера при намотке спирали используется вата и проволока. Последняя будет основой, а вата «емкостью» для жидкости, при нагревании которой будет испаряться жижа и при затяжке будет образовываться пар. Для намотки спирали подойдут такие материалы:

Стальная нержавеющая проволока — доступный по цене материал, прочный и долговечный. Однако неудобен в намотке. В некоторых устройствах с температурным контролем производители стали все чаще использовать именно нержавейку. Кстати, с нержавейкой можно создать намотку примерно в 1 Ом.
Нихром — обладает отличными эксплуатационными характеристиками, легко наматывается. Идеально подойдет для новичков, практикующих технику намотки спирали.
Фехраль — аналог нихрома, но не самый лучший вариант для намотки. Материал не может похвастаться большим сопротивлением и эластичностью.
Титан — не токсичен, при перегреве ведет себя положительно. Пользуется спросом у вейперов.

Никель — дорогостоящее сырье, используемое на девайсах с контролем температуры. Если вы только познаете азы намоток, то это, пожалуй, не ваш выбор.

Каждый из этих материалов обладает своими эксплуатационным свойствами, поэтому, перед тем, как намотать свой вейп, узнайте подробнее о расходных материалах.

Как рассчитать оптимальное сопротивление спирали

В процессе намотки важно знать, что создаваемое большое количество колец и соответственно их больший радиус дает более плотные и густые облака пара. Только не экспериментируйте с намоткой колец до бесконечности, иначе ваш мод и клиромайзер просто не потянут таких накруток.

Если вы сделаете слишком большую пружину, то она попросту не войдет в испаритель, а также для ее обслуживания заряда аккумулятора будет недостаточно. Сопротивление зависит от длины спирали (ее колец), чем дольше ток будет проходить, тем больше сопротивление.

От толщины проволоки также зависит показатель сопротивления. Чем толще материал, тем ниже сопротивление. Но не забывайте, что на разогрев большой толщины потребуется больше энергии, а значит у батареи увеличится расход заряда.

Если вы стремитесь к получению низкого сопротивления при малой мощности, то лучше использовать накрутки из никеля или титана. Для правильной их работы нужно предусмотреть наличие функции термоконтроля.

Сопротивление не сложно рассчитать, для этого придется вспомнить Закон Ома: R=U/I. Кроме этого, учитывайте количество колец и длину спирали. Рассмотрим на примере распространенных параметров:

достичь 0,5 Ом на фехрале при толщине проволоки 0,4 мм можно с намоткой пять с половиной витков d 2,25 мм;
получить 0,3 Ом на никеле, если толщина проволоки 0,2 мм легко с накруткой примерно 11,5 витков, диаметр которых равен 2,5 мм.

На первый взгляд может показаться сложно, но благодаря интернету и разнообразным онлайн-калькуляторам рассчитать намотку гораздо удобнее. Также есть специальные приложения для смартфонов.

Основные разновидности намотки спиралей

На практике вейперы используют самые популярные способы намотки, которыми оснащают свои электронки:

идеальные микрокойлы — получается аккуратная миниатюрная спираль, витки располагаются близко по отношению друг к другу, выдает большие облака пара;
в виде косичек — мотается из двух проволок, предварительно переплетенных между собой, площадь нагрева увеличивается, поэтому вкус и пар насыщеннее;
обычная спираль — между витками получается пустое пространство, жижа лучше проходит по всей вате;
параллельные спирали — можно мотать по способу микро- и спейскойла, параллельное наматывание проволоки благоприятно влияет на объем пара и вкусопередачу;
сложные переплетения — настоящее произведение искусства, приятное визуально и идеально для комфортного парения, дает много пара и раскрывает лучше вкус.

Среди классических вариантов намоток существует множество оригинальных с небольшими, но многочисленными свободными отверстиями, которые влияют на вкусовые качества пара. Одной из улучшенных версий классического клэптона стали фьюзы, они наваливают огромное количество пара, при этом вкус передается отменно.

Как рассчитать сопротивление на своей намотке

В этой статье мы разберемся какие сопротивления стоит использовать, на каких модах, и главное как это все посчитать. Вообще сопротивление на будущей намотке зависит от нескольких параметров:

Это длина койлов, то есть имеется ввиду количество витков в спирали;
Это толщина используемой проволоки, то есть диаметр сечения;
И собственно само сопротивление металла, у каждого металла оно разное.

Количество витков на намотке работает так: чем их больше, тем большее сопротивление намотка будет оказывать. Из школьного курса физики все помнят, что чем больший путь проходит электрический ток, тем больше сопротивление.

С толщиной все та же физика, чем крупнее сечение проволоки, тем меньшее сопротивление оказывают металлические прутья.

Еще на это явление физики влияет сам диаметр готовой спирали, здесь такой же закон, как и в случае с количеством витков. Классическим диаметром для намотки является 3 мм, это обеспечивает нам хорошую площадь нагревания, и мы получаем отличный вкус, и количество пара.

Для чего же вообще нужны спирали для вейп девайса?

Это просто такой способ испарения той самой жидкости. Без них бы ваш девайс просто не мог бы работать. Как тогда должна испаряться жидкость? Так вот для этого и нужна намотка на вейпе. Работает это так: девайс по трубе или проводкам на платах подает из аккумулятора напряжение на эти самые намотки, в связи с этим, под действием электрического тока спирали нагреваются до высокой температуры, которая позволяет жидкости на основе глицерина испаряться с ваты.

Так как же посчитать сопротивление?

Честно говоря, проводить расчеты можно, но кому это нужно? Ну действительно, математики по жизни и так хватило, еще и с этим заморачиваться. Поэтому забудем про все эти вычисления, это не так-то и просто. Так что заходим в интернет, и гуглим калькуляторы намоток. Все. Что захотите можно рассчитать в считанные секунды без каких-либо умственных вычислений. Делайте жизнь проще, сложностей и так хватает.

Другой вариант, это мотать койлы, экспериментируя. Мотаем, устанавливаем в дрипулю или испаритель, и вкручиваем все это в плату. Бокс моды покажут на панели какое сопротивление по итогу вышло. Сложный вариант, но зато, если нет опыта мотать спирали, вот-вот он появится. Вместо платы можно использовать специальные устройства называемые OHm Reader’ами. Это такая площадка для вкручивания дрипки или бака, с экраном которое показывает итоговое сопротивление. Этот способ подходит, если например у вас нету и нет возможности взять у кого-нибудь плату.

Лучше мы поведаем вам, как же понять какое сопротивление выбрать для своего девайса. С мехмодами придется немного провести расчет, но это гораздо легче, чем рассчитать сопротивление в намотке. Нам нужно знать ампераж своего аккумулятора. Допустим, это 30 ампер. Теперь берем среднее напряжение аккумулятора, а оно составляет 3,7. Осталось только 3,7 поделить на 30 ампер. Мы получаем 0,12 Ом. Это то оптимальное сопротивление для вашего мехмода. С бокс-модами все гораздо проще, в принципе, на хорошей плате даже думать нечего, от 0,1 до 1 Ома ставим и все у вас будет классно.

Что будет если ошибиться с сопротивлением

Как я уже говорил, в хорошей плате боятся особо нечего, если бокс считает, что намотка не совсем безопасная, он об этом сам вам расскажет. Единственное, что стоит знать, это какое минимальное сопротивление плата может поддерживать. Обычно это как раз 0,1 Ом. Но существуют платы которые и 0,05 Ом поддерживают нормально. А вот с мехами морока. Тут нужна золотая середина так сказать. Самое маленькое сопротивление для мехмода это 0,07 Ом. Ниже будет уже взрывоопасно. Хотя существуют люди, которые и 0,01 Ом как то наматывают и парят, но честно вам скажу: они играют в “шахида”. Никогда не узнаешь в какой момент взрыв может произойти, не стоит с этим шутить. А вот самое большее сопротивление для меха это примерно 0,16 Ом. Выше будет просто плохо “жарить” и вкуса будет мало, а нам ведь этого не нужно? Конечно нет, так что рекомендуемое сопротивление для меха это 0,07-0,16 Ом. А золотая середина — 0,1-0,12 Ом.

Заключение

В итоге хотелось бы сказать, что не играйте с сопротивлением уж совсем озабочено. Особенно, если это касается мехмодов, оторванных пальцев уже никогда не вернешь, а шрамы заживают, но долго. Будьте аккуратны с этим. И не стоит париться с расчетом сопротивления в будущих койлах, просто используйте калькуляторы. Сохраните время для более важных дел. А на этом все, всем правильной намотки на ваших девайсах и густого пара.

Полезный инструмент для расчета сопротивления

Полезный инструмент для расчета сопротивления нагревательных элементов

Это метрическая версия. Хотите версию Imperial (футы и дюймы)? Нажмите здесь

Необходимая информация (только цифры) Вам нужно заплатить 1 фунт стерлингов, чтобы использовать этот калькулятор

Для оплаты просто нажмите кнопку PayPal выше. Затем вы можете использовать этот калькулятор столько раз, сколько захотите в течение этого сеанса, , но как только вы закроете эту страницу вам нужно будет заплатить еще раз, если вам потребуется дальнейшее использование.

Напряжение
?Напряжение в вашем регионе
Вольт (например, 230)
Ток (макс. )
?Количество ампер, которое ваша розетка может безопасно выдержать
Ампер (например, 10)
Сопротивление провода на метр
? Информация о сопротивлении должна быть предоставлена поставщиком в Омах на единицу
Ом (например, 1,73)
Внутренний диаметр катушки (размер стержня) в миллиметрах
?Размер стержня, вокруг которого вы собираетесь формировать катушки
мм (например, 10)
Для использования этого калькулятора требуется пожертвование в размере 1 фунта стерлингов
Чтобы помочь мне покрыть расходы на содержание этого веб-сайта, я прошу фиксированное пожертвование в размере 1 фунта стерлингов для использования этой формы.
Вы сможете использовать этот калькулятор сколько угодно раз, пока не закроете эту страницу и не завершите сеанс. После этого вам нужно будет платить снова.

Чтобы сделать пожертвование, нажмите кнопку Checkout with PayPal. Выполните процесс оплаты, а затем нажмите кнопку «Вернуть продавцу», чтобы вернуться сюда.
Спасибо за помощь в продолжении моего бесплатного контента.
Изготовление нагревательных змеевиков сопротивления достаточно просто с помощью моего простого приспособления (см. прилагаемое видео), но для правильного понимания нужны некоторые математические расчеты. Надеюсь, приведенный выше калькулятор облегчит вам задачу. Просто введите запрошенные цифры.
Обязательные поля
Вышеуказанные расчеты требуют определенных данных, а именно:
Напряжение : Это напряжение сети в вашем районе или известное вам напряжение, которое вы собираетесь подавать на свои катушки. Например, я живу в Великобритании, и здесь напряжение сети составляет 230 вольт, хотя оно может очень незначительно колебаться между регионами и поставщиками. Поэтому полезно снять показания, если вам требуется точность.

Current Max : Это максимальный ток, который, по вашему мнению, может безопасно выдержать ваша розетка. В Великобритании средняя розетка рассчитана на максимальный ток 13 ампер, и это большой ток. Лично я не хотел бы доводить энергопотребление до предела, поэтому я немного уменьшаю и выбираю максимальное использование 10 ампер.
Сопротивление на метр : Используемый вами провод должен быть специальным проводом сопротивления, предназначенным для использования в производстве элементов катушки. Таким образом, он должен быть оценен производителем и указать сопротивление, которое предлагает провод, обычно в омах на метр. Например, я купил провод Kanthal диаметром 1,02 мм (18 AWG) и сопротивлением 1,73 Ом на метр.

Внутренний диаметр катушки : Это просто диаметр стержня, вокруг которого вы собираетесь формировать катушки. Это важная информация, поскольку она помогает определить, какой длины должна быть катушка.
Расчеты и формулы
Имея приведенную выше информацию, мы можем приступить к некоторым математическим вычислениям. Начнем с Силы.

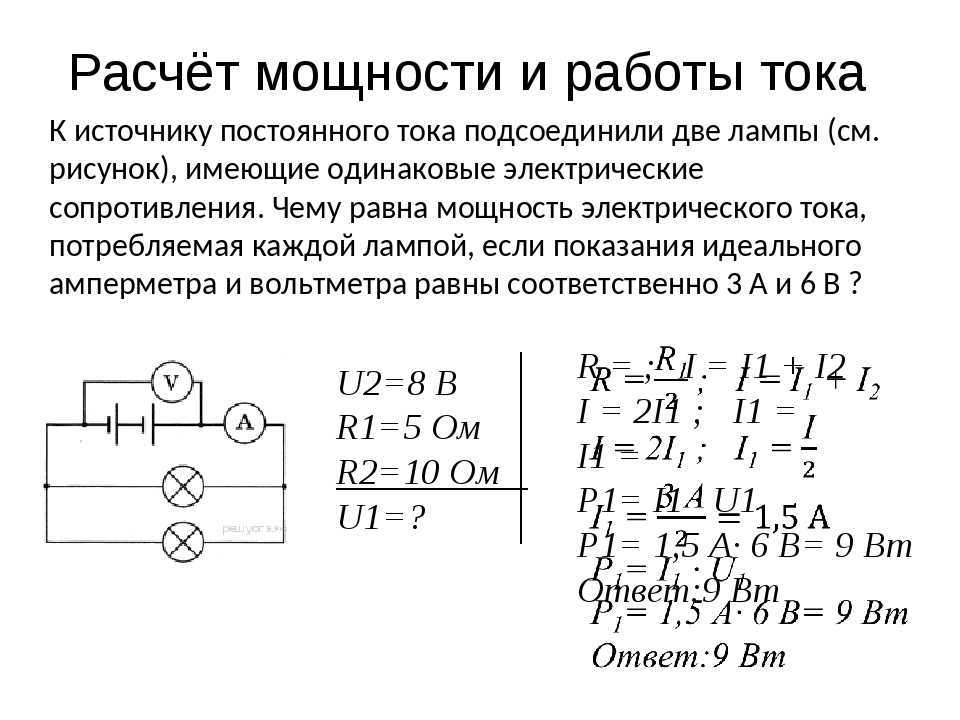

МОЩНОСТЬ
Физика дает нам формулу P = IV (мощность = ток x вольт). Итак, допустим, напряжение равно 230, а ток равен 10 ампер. Это дало бы нам потенциальную номинальную мощность (230 x 10) 2300 Вт (2,3 кВт).
Физика также дает нам другую полезную формулу мощности: P = I² R (мощность = квадрат тока x сопротивление). Допустим, наш ток по-прежнему составляет 10 ампер, а сопротивление — 23 Ом. Это даст нам потенциальную номинальную мощность (10² x 23) 2300 Вт (2,3 кВт).
НАПРЯЖЕНИЕ
Если мы не знаем напряжения, мы можем обратиться к формуле Закона Ома V = IR (Напряжение = Ток x Сопротивление). Таким образом, при силе тока 10 Ампер и сопротивлении 23 Ом мы могли бы установить в этом примере напряжение (10 х 23) 230 Вольт.
СОПРОТИВЛЕНИЕ
Если сопротивление цепи неизвестно, мы можем снова обратиться к Закону Ома и изменить формулу, чтобы получить R = V / I (Ток = Вольт / Сопротивление). Так, например, 230 вольт, разделенные на ток 10 ампер, дают нам (230/10) 23 Ом.
Где также можно изменить формулу мощности для расчета сопротивления, т.е. R = P / I² (сопротивление = мощность / ток в квадрате). Так, например, мощность 2300 Вт, деленная на ток 10 ампер в квадрате, дает нам (2300/10²) 23 Ом.
ТОК
Как и в случае с сопротивлением, мы можем использовать закон Ома и изменить формулу, чтобы получить ток с I = V / R (Ток = Вольт / Сопротивление). Так, например, 230 Вольт, разделенные на сопротивление 23 Ом, дают нам (230/23) 10 Ампер.
Измените формулу мощности для расчета тока с помощью I² = P / R (Квадрат тока = мощность / сопротивление). Так, например, мощность 2300 Вт, деленная на сопротивление 23 Ом, дает нам (2300 / 23) 100 ампер, а когда мы получаем квадратный корень из этого, мы получаем 10 ампер.
ДЛИНА ПРОВОДА
Последнее, что нам нужно учитывать, это длина провода. Если вы делаете катушку, вам нужно будет рассчитать необходимое сопротивление, и, исходя из этого, просто вычислить длину. L = R / r (это ужасно выдуманная формула, означающая Длина = Сопротивление / Сопротивление на единицу длины). Например, мы знаем, что наше сопротивление составляет 23 Ом, и я упоминал ранее, что заданное сопротивление на метр моего провода составляет 1,73 Ом (23/1,73), что дает нам необходимую длину провода 13,2 метра.
Ничего себе, вы только что смогли объяснить ноу-хау по предмету, включая математику. Большое спасибо!
Результаты
Количество витков
Округлено до полного обертывания
Округлено до половины витков
Длина провода
Сопротивление каждой катушки
Сопротивление сборочной колоды
Площадь поверхности катушки
Потребляемый ток от батареи
Мощность парения при 4,2 В
Какую катушку сопротивления мне построить?
Типичное сопротивление сборки катушки обычно колеблется от 0,1 Ом до 2,5 Ом.
Однако это всегда зависит от мода и/или используемого танка. Важно, чтобы вы придерживались безопасного диапазона, с которым может работать ваше устройство!
Лично мы считаем, что отличным начальным диапазоном будет что-то вроде 0,5 Ом до 1 Ом. Все в этом масштабе должно дать вам отличный вкус и пар! пока ты знаешь как правильно сделать фитиль конечно…
Какие инструменты мне потребуются для изготовления катушки?
Хотя на самом деле вам НУЖНО не так много, чтобы построить катушку, есть буквально десятки инструментов, расходных материалов и гаджетов, которые мы могли бы перечислить здесь!
С точки зрения основ, вам понадобится отрезок провода сопротивления, отвертка (или сверло!) и пара кусачек. Однако быстрый совет; хорошая пара чистых кусачек для ногтей работает так же хорошо!
Плоскогубцы (или пинцет в крайнем случае) также важны для придания формы вашей катушке после ее установки.
Наконец, вам также может понадобиться измеритель для измерения сопротивления, хотя большинство модов покажет вам сопротивление катушки.
Чтобы облегчить жизнь, существует множество наборов для сборки катушек, в которых есть все, что вам может понадобиться, и даже больше! Мы действительно рекомендуем , вот этот от Amazon, это отличный набор по действительно приличной цене.
Сколько витков мне нужно?
Это полностью зависит от типа катушки, которую вы строите, вашего целевого сопротивления и даже от того, какой вкус вы хотите получить от своей катушки.
Обычно мы рекомендуем использовать около 6 витков, так как это даст вам хорошую площадь поперечного сечения с достойным вкусом.
В конечном счете все зависит от личных предпочтений, просто поэкспериментируйте, чтобы увидеть, что лучше всего подходит для вас.
Что такое макрокатушка?
Макрокатушка — это катушка любого типа с внутренним диаметром более 2 мм.
Что такое микрокатушка?
Это катушка любого типа с внутренним диаметром менее 2 мм.
И Макро, и Микро представляют собой формы «контактных» катушек, что в основном означает, что они плотно обернуты, причем каждая обмотка катушки касается катушек по обе стороны от нее.
В отличие от «разнесенной» катушки, которая звучит именно так; обертки катушки vape расположены равномерно с небольшим зазором между ними.
Что такое горизонтальная катушка?
Как следует из названия, это просто катушка, расположенная плоско на рабочей палубе и проходящая между стойками палубы.
Некоторые люди теперь считают это «старой шляпой», поскольку популярность вертикальных катушек возросла.
Тем не менее, этот метод был стандартом еще на заре создания спирали для вейпов своими руками, и мы все еще используем его по сей день.
Лично мы предпочитаем этот метод, так как мы замечаем меньше отдачи от него по сравнению с вертикальными катушками.
Выбор между вертикальными и горизонтальными змеевиками часто зависит от вашего атомайзера, положения и формы ваших отверстий для воздуха и компоновки рабочей площадки.
Что такое вертикальная катушка?
Стандартная катушка для стандартных катушек, это в основном стоячая катушка, расположенная в центре вашей сборочной колоды, доходящая до верхней части вашего атомайзера.
Вертикальный змеевик может иметь фитиль как внутри, так и снаружи, что более известно как «дымоходный» змеевик.
Эти спирали приобрели популярность благодаря улучшенному потоку воздуха и вкусу, так как большая площадь поверхности спирали соприкасается с фитилем.
В чем разница между полуоберткой и полной оберткой?
Полуобертка означает, что ножки катушки направлены в одном направлении.
Полная обмотка означает, что ножки катушки направлены в противоположные стороны.
Должен ли я проверить сопротивление моей катушки перед ее запуском?
Как и в случае с любой катушкой, которую вы изготавливаете, всегда важно проверить ее перед запуском.
С помощью считывателя Ом убедитесь, что сопротивление примерно соответствует требуемому. Это должно помочь предотвратить любые неприятные сюрпризы или «короткое замыкание» при первом запуске мода.
Это никогда не бывает более важным, чем при использовании нерегулируемого мода (механического), прямое замыкание на землю может быть опасным.
Могу ли я построить катушку Клэптона?
У нас пока нет возможности изготовления катушек Клэптона, но это скоро появится! А пока у нас есть «обходной путь», который будет работать так же хорошо…
Внешняя оболочка Clapton довольно незначительна по сравнению с основной обмоткой с точки зрения сопротивления. Введя только профиль жилы и AWG, вы получите примерно такой же результат.
Аналогично, для Fused Clapton с двумя жилами и внешней обмоткой введите профили проводов двух жил и AWG, выбрав «Round Parallel 2 Strand». Хотя это и не точно, это даст вам приблизительную информацию, которая вам нужна!
Могу ли я использовать тип провода, который не указан в раскрывающемся меню этого калькулятора?
Да, наш калькулятор рассчитает необходимое количество витков для любого типа провода. Просто выберите «Пользовательский», и меню изменится, позволяя вам ввести диаметр провода и сопротивление на метр для вашего конкретного типа провода. Эту информацию часто можно найти на проволочном колесе или в спецификациях производителя.
Что означает «Мощность парения при 4,2 В»?
Это мощность, которую ваш мод будет производить на основе построенной вами катушки. Однако реально он полезен только при использовании нерегулируемого мода (механического) на полностью заряженном аккумуляторе (4,2В). Если вы используете регулируемый мод, вы можете выбрать любую мощность, которую хотите, через настройки мощности на вашем устройстве.
Какой провод катушки можно использовать в режиме переменной мощности?
Кантал A1 и нихром N80 — это два типа проволоки, которые используются только для режима переменной мощности. Нержавеющая сталь (316) может использоваться как в режиме переменной мощности, так и в режиме контроля температуры (ТС).
Какой провод катушки можно использовать в режиме контроля температуры (TC)?
Никель NI200 и титановая проволока могут использоваться в режиме контроля температуры. Нержавеющая сталь (316) может использоваться как в режиме контроля температуры, так и в режиме переменной мощности.
Что означает «Потребляемый ток от батареи»?
Это ток, потребляемый вашей батареей в зависимости от катушки, которую вы построили. Однако это действительно полезно только тогда, когда вы используете нерегулируемый мод (механический) на полностью заряженной батарее (4,2 В). Если вы используете регулируемый мод, вы можете проверить правильность потребляемого тока батареи с помощью нашего Калькулятор расхода/разряда аккумуляторной батареи .
Что означает внутренний диаметр катушки?
По сути, это просто размер «внутренней части» вашей катушки. Чтобы намотать катушку, вам понадобится сверло, отвертка или (в идеале!) приспособление для намотки проволоки. Размер того, что вы используете, определяет внутренний диаметр катушки.
Что такое «длина хвостового оперения»?
Когда вы наматываете катушку, это длина «обрезанных» открытых прямых концов катушки, которые вставляются в стойки палубы вашего резервуара. Их следует свести к минимуму. Длина хвостового вывода равна общей длине двух концов.
Что такое «Целевое сопротивление» и «Конфигурация сборки колоды»?
Целевое сопротивление — это сопротивление, которое должно быть у вашей катушки/деки. Конфигурация сборки колоды — это количество катушек, которые вы хотите разместить в колоде. Если вы строите одну колоду/катушку, выберите одиночную и укажите, каким должно быть ваше сопротивление. Если вы создаете конфигурацию с двойной катушкой/декой, выберите двойную и укажите общее сопротивление деки. Сопротивление каждой катушки будет в два раза больше сопротивления деки. то есть 2 катушки по 3 Ом будут иметь сопротивление деки 1,5 Ом.
Что такое AWG?
AWG расшифровывается как American Wire Gauge. Это стандартное измерение толщины проволоки. SWG является эквивалентом в Великобритании, но не используется. AWG напечатан на всех катушках проволоки.
Надеюсь, вы уже сделали себе одну-две потрясающие катушки! Если у вас возникли проблемы с калькулятором обмотки рулона, см.
