Замена проводки в панельном доме: схемы и правила
Замена проводки в панельном доме
Какие существуют правила и ограничения
Нужно ли согласование проекта
Схема проводки в панельном доме
Выбор оборудования
Монтажные работы
Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.
Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.
Pixabay
Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.
Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.
При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения.
Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.Дизайн: Жанна Студенцова
В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов — стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.
Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

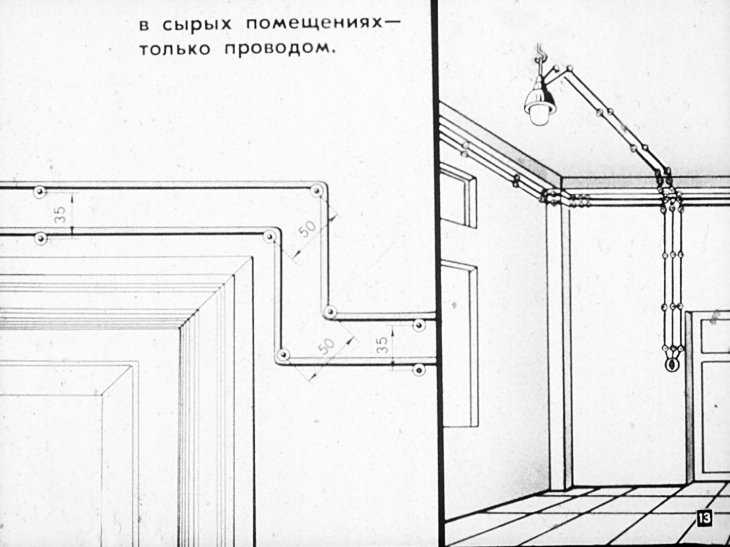

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:
- от балок и карнизов — 10 см;
- от потолка — 20 см;
- от пола — 20 см;
- от места пересечения стен — 10 см;
- от окон и дверей — 10 см;
- от трубопроводов — 40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
- расстояние между двумя проводами не должно быть менее 3 мм.
В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.
Pixabay
Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.
Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.
Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.
Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.
Pixabay
В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации. Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.
В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:
- кухни;
- двух комнат;
- прихожей и санузла.
При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.
Pixabay
Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.
Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:
- 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
- 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
- 200-250 см — для вытяжки и дополнительных источников освещения.
Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.
В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:
- для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
- для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.
Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.
При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.
Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.
УЗО выбирают в 30-50 миллиампер.
Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу.
Pixabay
По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме.
Если все в порядке, производится подключение от раздаточных коробок до щитка.Pixabay
Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.
Схема электропроводки в панельном доме
Электропроводка Освещение
Содержание
Панельный способ строительства жилых домов всегда преподносил обитателям квартир, массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома, случались неприятные ситуации с сетями. Желание повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.
Проводка в квартире панельного дома
Схема электропроводки в панельном доме. Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штриховых каналов под укладку провода.
Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:
- Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия. Резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен.
- Панельные плиты перекрытия имели каналы заводского изготовления. Предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
- Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.
Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши. Которые расположены под деревянным полом на верхних этажах. Через которые потом и пробрасывать большую часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам. Для этого достаточно было пробить сквозное отверстие в плите перекрытия.
Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами. В щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали. Электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.
Электропроводка в панельном доме по схеме
В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.
Существовала типовая схема разводки электропроводки в квартире. Примерно как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.
Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков. Заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.
Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом. Да при этом ещё в стороне на пару метров, провод укладывался по диагонали.
Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.
Вариант разводки электропроводки дома

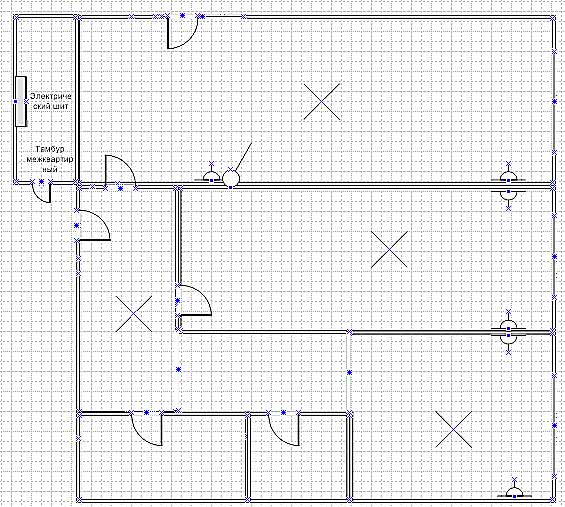

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома. Даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.
Согласно схемы вся электропроводка делится на три основные группы:
- Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение. И выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре.
- Освещение и электропитание розеток в коридоре организовано по тому же принципу. С выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
- Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
- Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распределительной коробки.
Вместо построения четырех независимых веток электропроводки строителями выполнено две линии.
- Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой.
- Синяя ветка электропроводки питала комнату №1 и коридор.
Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума. А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.
Электропроводка трехкомнатной квартиры
Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома.
- Первая ветка объединяет одну из комнат, коридор и ванную.
- Вторая – зал, вторую комнату и кухню с туалетом.
- Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки.
На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами. В частности микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни. И с которой по разветвлениям потребляется не так уж много энергии, освещение комнат, телевизор, компьютер, туалет.
На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам. Практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.
Подведем итоги
Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома. Можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.
Электропроводка коробки выключателя — коробки выключателей 101
Фото: familyhandyman.com
В вашем доме — фактически в каждом доме — источник электроэнергии принимает скромную форму. Скрытая невзрачной металлической дверью коробка с выключателем выглядит не очень впечатляюще, но благодаря ей можно включить свет, блендер, кондиционер и телевизор. Коробка выключателя, или сервисная панель, работает как центральная точка реле: она берет питание с улицы, а затем подает эту мощность на различные электрические розетки и проводные устройства по всему дому.
Большинство людей открывают коробку выключателя только в случае возникновения проблемы, например, когда необходимо восстановить цепь после отключения. Так и должно быть. Домовладельцы разумно воздерживаются от электрических элементов, особенно тех, в которых они не разбираются. Не заблуждайтесь: Блок выключателя опасен. Если вы считаете, что панель требует внимания, наймите лицензированного электрика. Цель этой статьи — просто рассказать немного больше обо всех этих таинственных проводах и переключателях.
Некоторые виды работ лучше доверить профессионалам
Получите бесплатные предварительные оценки от лицензированных электриков рядом с вами.
Найти профессионалов сейчас
+Двухполюсное сервисное разъединение
Выключатель, расположенный в верхней части коробки выключателя, который больше, чем другие, обычно называют «главным». (Технически это называется двухполюсным отключением.) Это место, где после прохождения через счетчик электроэнергии к вашему дому подключаются два провода под напряжением от коммунальной компании. Каждый провод несет 120 вольт. Если бы вы перевели этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в обратном направлении, и ваша посудомоечная машина, не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне, вернется к жизни.
Горячие шины
От главного выключателя каждая из двух горячих линий коммунального предприятия переходит в свою шину. На первый взгляд автобус выглядит как обычный металлический брусок. Одна шина проходит вертикально вдоль левой стороны панели. Второй автобус проходит вертикально вдоль правой стороны.
Нейтральная шина
Третий металлический стержень, нейтральная шина, снова получает электрический ток после того, как он вышел из коробки выключателя и течет по всему дому, выполняя свою работу.
Фото: familyhandyman.com
Автоматические выключатели
Автоматические выключатели располагаются между горячими шинами, и в случае перегрузки, скажем, из-за слишком большого количества одновременно работающих приборов, затронутая цепь отключается и автоматически прекращает подачу электрического тока. Кроме того, автоматические выключатели служат исходными точками для проводки, которая проходит в разные части вашего дома. Вот почему рядом с отдельными выключателями есть этикетки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, идущие к выключателю, а также нейтральный провод, который подключается к нулевой шине. Вместе эти три провода выходят из коробки выключателя и продолжают подавать питание на назначенную им цепь.
Существует два основных типа автоматических выключателей:
- Однополюсные: Они состоят из одного выключателя, рассчитаны на 120 вольт и могут быть на 15 или 20 ампер.
- Двойной полюс: Выдерживая 240 вольт с силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.
Для проводного освещения, электрических розеток и плинтусных обогревателей обычно требуются выключатели на 15 или 20 ампер. Водонагреватели и сушилки лучше обслуживать на 30 ампер. Между тем, электрические плиты требуют выключателей на 40–50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или вспомогательной панелью.
Проводка к выключателю должна соответствовать его силе тока. Провод двенадцатого калибра подходит для автоматических выключателей на 15–20 ампер; Провод 8-го калибра идет с двухполюсными выключателями на 40 или 60 ампер.
Заземление
В лабиринте проводов, которыми окружена коробка выключателя, есть еще один, о котором следует помнить: заземляющий провод. Обычно это оголенный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначены.
Некоторые виды работ лучше доверить профессионалам
Получите бесплатные предварительные оценки от лицензированных электриков рядом с вами.
Find Pro Now
+Схема электропроводки дома — Полное руководство по электромонтажу для начинающих
Схема разводки электропроводки в доме
Завершение электромонтажных работ в доме своими руками
Планирование разводки электропроводки в доме является важным этапом в процессе проектирования интерьера. Подробный план электрической разводки разрабатывается как план всей электрической системы дома.
План расположения электропроводки представляет собой графическое представление системы электропроводки. План размещения включает в себя освещение, вентиляторы, кондиционеры, газовую колонку с горячей водой, холодильник, обогреватели, телевизор и другие электрические устройства, подключенные к системе.
Схема расположения электропроводки помогает архитекторам и дизайнерам интерьеров спланировать освещение различных внутренних помещений. Это также помогает точно рассчитать потребность дома в электроэнергии.
Предполагаемый спрос на электроэнергию является решающим фактором, определяющим технические характеристики электропроводки.
В процессе планирования дизайнер интерьеров или архитектор должен сначала определить количество электроприборов, которые необходимо установить в соответствии с функциональными потребностями.
На основе потребляемой мощности этих гаджетов рассчитывается расчетная пиковая потребность в электроэнергии. Выбор типа электрического соединения (однофазное или трехфазное) зависит от оценки электрической нагрузки.
Следующий шаг в планировании электрической разводки включает окончательное определение расположения различных электрических распределительных щитов и электрических точек, необходимых для подключения различных гаджетов.
В этом руководстве вы узнаете, как спроектировать электрическую разводку. для дома в процессе планирования дизайна интерьера, как определить технические характеристики электрических проводов, выключателей и других электрических материалов, используемых для электропроводки.
Схема электропроводки дома
Что такое план расположения электропроводки?
Схема электропроводки дома определяет электрические соединения между различными помещениями и основным источником электропитания через панель управления.
Схема электропроводки спланирована таким образом, чтобы электрические провода могли легко выдерживать назначенную электрическую нагрузку.
Подготовлена схема разводки электропроводки дома, на которой указано электрическое соединение электрических щитов во всех помещениях с главным электрощитом.
Схема домашней электропроводки в основном определяет, как различные помещения подключаются к основному электроснабжению через панель управления.
Схема домашней электропроводки зависит от типа электрического соединения (однофазное или трехфазное соединение).
Планирование схемы электропроводки является важным шагом для обеспечения функционального удобства и безопасности пользователей.
Ваш дом подключен к линиям электроснабжения, расположенным за пределами вашего дома. Эти линии электроснабжения могут быть как воздушными, так и подземными.
Линии электроснабжения подключаются к вашему дому через электрический щит управления, также называемый распределительной коробкой, которая работает как распределительная коробка, общая для всей электрической системы дома.
Схема электропроводки дома
Как спланировать схему электропроводки?
Весь проект электромонтажных работ в доме можно разделить на два этапа. Первым шагом является планирование электрической схемы.
И следующим шагом является выполнение фактических работ по электромонтажу в соответствии с планом расположения. Стандартный процесс планирования разводки электропроводки в доме включает следующие этапы.
- Определите требования к электрическим точкам в каждой комнате.
- Определите номинальную мощность для каждой точки в комнате.
- Рассчитайте электрическую нагрузку для каждой комнаты.
- Отметьте расположение электрических распределительных щитов для каждой комнаты.
- Разделить всю электрическую нагрузку на количество цепей.
- Определите номинальную мощность электрических проводов.
- Определите размер главной электрической панели управления.
Первым шагом в планировании электрической схемы дома является определение требований к электрическим точкам, необходимым в различных комнатах.
Электрическая нагрузка точек зависит от предполагаемого использования точек для подключения различных электрических устройств.
Например, в стандартной спальне будет две розетки для лампочек, один потолочный вентилятор, две розетки для освещения на прикроватном столике, одна розетка (более 30 ампер) для одного блока переменного тока, одна розетка для комнатного обогревателя. , одна розетка для питания пылесоса и еще четыре розетки (5 ампер) для подключения других гаджетов малой мощности.
Аналогично производится расчет электрической нагрузки для всего помещения. Сумма электрических нагрузок будет равна общей электрической нагрузке.
В зависимости от требований к общей электрической нагрузке выбирается тип подключения к электричеству: однофазное или трехфазное.
Схема электропроводки дома
Что такое электрическая точка?
Термин «электрический пункт» является общим термином, используемым для обозначения одного конкретного применения электропитания. Например, на вашем электрическом распределительном щите в комнате вы найдете несколько выключателей и розеток.
Каждый электрический выключатель, присутствующий на доске в комнате, используется для включения или выключения определенного электрического устройства, такого как свет или вентилятор.
Одно единственное электрическое соединение на плате называется одной точкой. Электрощит может иметь множество таких точек.
Типы электрических розеток
На электрическом щите предусмотрены различные типы электрических розеток и электрических выключателей. Каждая из этих розеток и электрических точек может поддерживать только гаджеты с заданным пределом нагрузки.
Например, для обычных гаджетов, таких как вентилятор, фонари и электрические розетки для зарядки мобильных устройств или других устройств с низким энергопотреблением, безопасными считаются электрические розетки с номиналом 5 ампер.
Аналогичным образом, устройства с более высокой мощностью, такие как электрический утюг, газовая колонка (до 3 кВт), смеситель, стиральная машина, обогреватель, кондиционер мощностью до 1 тонны и другие подобные электрические устройства, нуждаются в розетке на 15 ампер и выше. считается безопасным.
Для устройств очень высокой мощности (более 3 киловатт), таких как электрический гейзер, комнатный обогреватель, кондиционер мощностью до 1,5 тонны и других подобных электрических устройств, требуется розетка на 30 ампер и выше, что считается безопасным.
Схема электропроводки дома
Как рассчитать мощность электрического провода?
Таблица номинальных характеристик электрических кабелей
После завершения схемы электропроводки дома следующим шагом является определение номинальной мощности электрических кабелей по току. В зависимости от электрической нагрузки используются различные типы электрических кабелей.
Текущая номинальная мощность кабелей зависит от сечения кабеля, указанного в квадратных миллиметрах (кв. мм), и других характеристик. В зависимости от расчета электрической нагрузки для каждого помещения (электрической цепи) необходимо использовать соответствующий провод. Точно так же выбор автоматических выключателей, установленных в блоке управления, также зависит от номинальной емкости используемого кабеля и расчета нагрузки.
В таблице номинальных характеристик кабеля указана площадь поперечного сечения кабеля, номинальная допустимая нагрузка по току и рекомендуемый автоматический выключатель.
Область поперечного сечения кабельного кабеля | Кабельный ток | . |
2,5 кв.мм | 15,9 — 22 ампер | 15 ампер |
4 кв.0204 | 22 — 30 Ampere | 20 Ampere |
6 Sq.mm | 30 — 39 Ampere | 30 Ampere |
10 Sq. mm | 39 — 54 AMPERE | 40 AMPERE |
16 кв. М | 39 — 54 Ampere | 02 60.0204 |
25 Sq.mm | 39 — 54 Ampere | 80 Ampere |
50 Sq.mm | 54 — 72 Ampere | 125 Ampere |
70 кв. |
