От чего зависит выбор сечения медного провода
При проведении капитального ремонта, как правило, меняется и электропроводка. При этом в разных помещениях или зданиях количество используемых электроприборов и их потребляемая мощность отличаются. Соответственно, использовать провод с одинаковыми характеристиками во всех случаях как минимум нелогично. О том, какую нагрузку может выдержать медный провод и как его выбрать, мы поговорим в этой статье.
Читайте также: Как делают провода
Почему медные провода лучше
Медные провода более востребованы по двум причинам:
- Они более гибкие и спокойно выдерживают перегибы. Алюминиевые провода после двух-трех изгибов попросту ломаются.
- При одинаковом сечении проводимость меди выше.
Почему важно правильно подобрать сечение провода
Если при подборе сечения провода вы ошибетесь в бо́льшую сторону, это может повредить только вашему кошельку.
Намного хуже выбрать сечение меньше требуемого. В этом случае провод будет греться, а это может привести к короткому замыканию и даже пожару. Безопасность – вот главная причина продуманного подхода при выборе сечения провода.
Читайте также: Как определить сечение провода
Что влияет на выбор сечения провода
Можно назвать две причины, от которых зависит выбор:
- Мощность подключенных приборов или токовая нагрузка на проводник.
- Способ его укладки.
Медные провода отличаются количеством жил и величиной сечения
Варианты расчета сечения медного провода
Выбор сечения в зависимости от потребляемой мощности приборов
У каждого провода имеется предельное значение мощности подключенных к нему приборов, которое он способен выдержать без повреждений. Они приведены в таблице ниже:
| Сечение, мм2 | Мощность подключенных приборов, кВт | |
| Для сети 220 В | Для сети 380 В | |
| 1,5 | 4,1 | 10,5 |
| 2,5 | 5,9 | 16,5 |
| 4 | 8,3 | 19,8 |
| 6 | 10,1 | 26,4 |
| 10 | 15,4 | 33,0 |
В этой таблице показатели для двух- и трехфазной сети различаются.
Дело в том, что в трехфазной сети используется не два, а три провода. Соответственно, возрастает величина тока, который по ним протекает, и мощность подключенных приборов.
Чтобы рассчитать сечение провода, нужно знать мощность всех электроприборов, которые будут использоваться в помещении. Для выполнения подсчетов можно использовать следующую формулу:
Р = Рn × К,
где Рn – суммарная потребляемая мощность электроприборов,
К – коэффициент одновременного использования электроприборов.
Коэффициент К показывает, сколько приборов в помещении может быть включено одновременно. Согласитесь, пользоваться одновременно, например, утюгом, феном и пылесосом вы вряд ли будете. Если в помещении меньше 10 розеток, коэффициент К принято считать равным 0,8 (то есть одновременно будут работать не больше 80 % имеющихся электроприборов). Если розеток больше 10, К считается равным 0,9.
Какая мощность у бытовых электроприборов
Чтобы было легче ориентироваться, приведем средние показатели мощности некоторых бытовых электроприборов:
| Наименование прибора | Потребляемая мощность, кВт |
| Электрочайник | 1,0–2,0 |
| Микроволновая печь | 1,5–2,2 |
| Электромясорубка | 1,5–2,2 |
| Кофеварка | 0,5–1,5 |
| Посудомоечная машина | 1,0–2,0 |
| Стиральная машина | 1,2–2,0 |
| Утюг | 1,2–2,0 |
| Пылесос | 0,8–2,0 |
| Кондиционер | 1,0–3,0 |
| Фен | 0,5–1,5 |
Таким может быть результат неправильного выбора сечения медного провода
Читайте также: Короткое замыкание: что это и как его предотвратить
Выбор сечения в зависимости от токовой нагрузки
Этот способ можно использовать, чтобы убедиться, что сечение провода выбрано правильно.
Он считается более точным, чем рассмотренный выше.
Токовая нагрузка – это величина тока, которую проводник может пропускать длительное время без повреждений. Чтобы определить значение силы тока, нужно знать мощность всех подключаемых электроприборов. Для однофазной сети при подключении бытовых электроприборов можно использовать следующую формулу:
где I – сила тока (токовая нагрузка),
P – суммарная мощность подключаемых электроприборов,
220 – напряжение сети в вольтах.
Для трехфазной сети она будет выглядеть немного иначе:
где P – суммарная мощность подключаемых бытовых электроприборов,
380 – напряжение сети в вольтах.

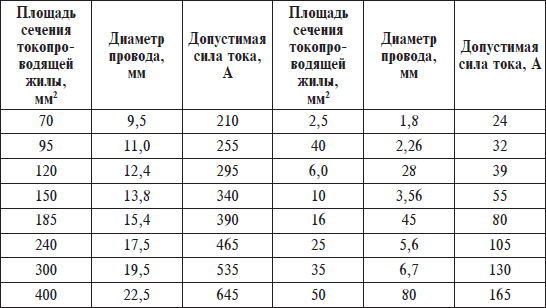

Значение токовой нагрузки для проводников разного сечения приведено в таблице ниже:
| Сечение, мм2 | Токовая нагрузка, А | |
| Для сети 220 В | Для сети 380 В | |
| 1,5 | 19 | 16 |
| 2,5 | 27 | |
| 4 | 38 | 30 |
| 6 | 46 | 40 |
| 10 | 70 | 50 |
Влияние способа укладки на выбор сечения
Способ укладки тоже влияет на выбор сечения провода.
Если они идут в земле, то выдерживают бо́льшую нагрузку, потому что грунт хорошо отводит тепло. При прокладке по воздуху теплоотвод хуже, поэтому понадобятся провода большего сечения. Если провода уложены в короба или лотки, они могут греться друг о друга. В этом случае тоже понадобится увеличить их сечение. Значения сечений провода в зависимости от способа укладки для двухфазной сети приведены в таблице ниже:
| Сечение, мм2 | Укладка в воздухе, коробах или лотках | Укладка в земле | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 27 | 5,9 |
| 2,5 | 25 | 5,5 | 38 | 8,3 |
| 4 | 7,7 | 49 | 10,7 | |
| 6 | 42 | 9,2 | 60 | 13,2 |
| 10 | 55 | 12,1 | 90 | 19,8 |
Выбор количества жил провода
В многожильном проводе окислению подвергается бо́льшая поверхность по сравнению с одножильным.
Соответственно, его электропроводность ухудшается быстрее. Конечный выбор зависит от способа эксплуатации провода. Если он будет лежать неподвижно (например, в стене), то лучше использовать одножильный. Если же речь идет о частых перемещениях и перегибах (например, в случае удлинителя), то оптимальный вариант – многожильный.
Заключение
Знать нагрузку, которую способен выдержать медный провод, действительно важно. От этого зависит срок службы проводки и ее безопасность. Для удобства в таблице ниже приведены расчетные данные для различных значений потребляемой мощности и силы тока для сети 220 В:
| Потребляемая мощность, Вт | Токовая нагрузка, А | Открытая укладка | Закрытая укладка | ||
| Минимальный диаметр провода, мм | Минимальное сечение провода, мм2 |
Минимальный диаметр провода, мм |
Минимальное сечение провода, мм2 | ||
| 500 | 2,17 | 0,74 | 0,43 | 0,83 | 0,54 |
| 750 | 3,26 | 0,91 | 0,65 | 1,02 | 0,82 |
| 1000 | 4,35 | 1,05 | 0,87 | 1,18 | 1,09 |
| 1500 | 6,52 | 1,29 | 1,30 | 1,44 | 1,63 |
| 2000 | 8,70 | 1,49 | 1,74 | 1,66 | 2,17 |
| 2500 | 10,87 | 1,66 | 2,17 | 1,86 | 2,72 |
| 3000 | 13,04 | 1,82 | 2,61 | 2,04 | 3,26 |
| 3500 | 15,22 | 1,97 | 3,04 | 2,20 | 3,80 |
| 4000 | 17,39 | 2,10 | 3,48 | 2,35 | 4,35 |
Какие бывают сечения проводов и кабелей?
Главная → Блог → Какие бывают сечения проводов и кабелей?
02.
05.2022
Рассмотрим один из самых важных показателей кабельных линий – сечение жилы. Данный параметр отвечает на вопрос: «Оборудование какой мощности можно подключить к системе снабжения электроэнергией»? Изоляционные качества любого сечения определяют тип монтажа, рабочее напряжение, допустимые места прокладки. Наличие правильно подобранного сечения определяется на этапе проектирования, если речь идет о зданиях и сооружениях всех сфер, при известных потребностях в мощности. Для электрооборудования так же применимы уже готовые решения по необходимому сечению линии. Такой показатель измеряется в мм2.
Стандартный ряд сечений
Современный ряд допустимых сечений многообразен – это увеличивает возможность выбора правильной линии питания для существующего оборудования. Есть некоторые ограничения в зависимости от основного материала жил кабеля. Например, линия состав которой – алюминий, не может быть сечением менее 2,5мм2. Это обусловлено свойствами алюминия, его хрупкостью и меньшими возможностями по механическим воздействиям в отличие от медных проводников.
Кабельно-проводниковая продукция на основе меди могут быть сечением 0,5мм2 и далее по увеличению, в зависимости от обеспечения питания требуемой нагрузки.
Стандартный ряд сечений широко освещен в ПУЭ и представлен у соответствующих компаний производителей марками кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 мм2.
Полезно знать
При проектировании жилых зданий и сооружений, частных домов и квартир, есть свои рекомендуемые сечения линий для обеспечения подачи напряжения. Величина напряжения при этом не превышает 0,4кВ. Для осветительных сетей принято использовать кабели с медными жилами и сечением 1,5мм2, если жилы выполнены из алюминия, то необходимо применять сечения в 2,5мм2.
Розеточные сети при медном проводнике допускается выполнять от 2,5мм2, но тут все обусловлено нагрузкой, которая закладывается на этапе проектирования.
Следовательно, сечение необходимой группы может быть большим и достигать 6-10мм2. Современные квартиры содержат большое количество электроники и всевозможные бытовые приборы, что влияет на расчеты необходимых сечений проводников. При этом основные осветительные и розеточные сети так и остаются на уровне применения кабеля сечением 1,5мм2 и 2,5мм2 соответственно. Наличие вторичной коммутации также лежит в этих пределах.
Стоит закладывать линии с неким запасом, чтоб при увеличивающейся со временем нагрузке не перекладывать линии, которые не были рассчитаны на вновь появляющиеся дополнительные мощности. При наличии ограниченного бюджета можно применить как алюминиевые, так и медные жилы, но лучше все же делать сеть питания в едином материале.
Производственные здания и сооружения отличаются наличием большего напряжения в самой сети от 6кВ и выше. Применение кабелей в таких постройках отличается широким разнообразием в выбираемых сечениях. Производя расчеты и проектные работы, кабели всегда берутся с запасом.
Так как наличие двигательных систем и установок очень сильно влияет на необходимость увеличивать сечение при обеспечении потребителей питанием, поскольку режимы пуска подобного оборудования сопровождаются кратковременным повышением нагрузки на систему.
Широко распространена прокладка кабельных линий больших сечений в сетях 6кВ. Если сечения не хватает, то прокладывают еще одну нитку параллельно, что увеличивает необходимы диапазон подключаемой нагрузки. Допустима и применяется прокладка кабеля в три и более параллельных ниток.
В заключение можно сказать, что подход к необходимому сечению кабельной линии довольно индивидуален. Стоит учитывать будущую нагрузку. Ее тип определяется еще на этапе проектирования или после предварительной консультации с квалифицированными специалистами московского интернет-магазина «Икс Кабель». Каждый клиент обязательно получит подробную консультацию, выгодные цены на все товары, скидки на основные позиции. В наличии на складах и под заказ широкий ассортимент кабельно-проводниковой продукции.
Организуем оперативную доставку в любой регион страны.
← Какой провод выбрать для подключения точечных светильников Характеристики кабеля ААБл →
Руководство по калибру проволоки
Проволока бывает разной толщины, т. е. калибра, каждый из которых подходит для разных целей. Например, проволока для рукоделия тонкая, чтобы ее можно было сгибать, формировать и скручивать в ювелирные изделия и другие изделия ручной работы. В следующем руководстве мы представляем обзор того, что такое калибры проводов, почему они важны, основные соображения и доступные стандартные размеры, чтобы помочь профессионалам отрасли выбрать правильный калибр проводов для своего применения.
Что такое калибры проводов?
Калибр проволоки относится к ее толщине. Каждый калибр представлен числом, причем меньшие числа представляют собой более толстые провода, а более высокие числа обозначают более тонкие провода.
American Wire Gauge (AWG) — это стандартный метод измерения и определения толщины кабеля, разработанный в США для электропроводящих проводов.
Он подходит для указания калибров круглых и одножильных проводов из цветных металлов. Поскольку толщина провода влияет на его электрические свойства (например, сопротивление и несущую способность), знание калибра провода позволяет профессионалам быстро и легко определить, подходит ли он для конкретного применения. Эти знания также могут передаваться между различными сторонами, например, от производителя к потребителю.
Электромеханическая сборка > Жгут проводов и кабельная сборка >> Есть вопросы? Свяжитесь с нами сегодня>
Соображения относительно калибров проводов
При выборе электропроводящего провода для применения калибр является важным соображением при проектировании. Тем не менее, правильный калибр зависит от множества факторов. Например, электрические цепи с более высокой номинальной силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без чрезмерного накопления тепла. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к повреждению провода или воспламенению.
Чтобы избежать этих проблем, необходимо определить общую силу тока системы — путем расчета влияния запланированной нагрузки, подключенной нагрузки и длины цепи — и выбрать подходящий для нее провод.
Взаимосвязь между калибром проволоки и другими техническими спецификациями
Калибр проволоки дает больше, чем информацию о ее толщине. Учитывая его калибр, профессионалы отрасли могут определить следующее о конкретном проводе:
- Диаметр. Калибр проволоки варьируется от малых до больших значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
- Район. Площадь поперечного сечения круглых проводов можно рассчитать по формуле A= πr2, где r соответствует половине диаметра.
Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра). - Футов на фунт. фута на фунт означает количество футов проволоки, необходимое для достижения веса в один фунт. (например, для провода AWG 4 требуется 7,918 фута, а для провода AWG 40 — 34,364 фута.)
- Сопротивление (Ом на 1000 футов). Электрическое сопротивление провода зависит от его длины и толщины. Более длинные провода обеспечивают большее сопротивление, чем более короткие провода. Учитывая два провода одинаковой длины, более толстый провод будет иметь меньшее сопротивление, чем более тонкий провод. (например, при 25°C провод AWG 4 имеет сопротивление 0,2485 Ом на 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом на 1000 футов.)
- Допустимый ток (амперы). Допустимый ток — это мера величины тока, которую провод может безопасно пропускать. Поскольку провода меньшего сечения (например, AWG 4) толще, они могут вместить больше электронов, чем провода большего сечения (например, AWG 40).
Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра).Применение проводов разного сечения
Поскольку каждый калибр проводов имеет разные физические и электрические свойства, они, как правило, подходят для разных целей. Более тонкие калибры обычно находят применение в более легких приложениях, в то время как более толстые калибры используются для тяжелых условий эксплуатации.
Некоторые распространенные варианты использования для различных калибров проволоки описаны ниже:
Калибр 4…………………………………………………………………. печи и большие нагреватели
Калибр 6………………………………………………………………….. кухонные варочные панели и плиты
Датчик 10………………………………………… сушилки для белья, большие блоки переменного тока и водонагреватели
Датчик 12…………………………………………………… ……. Жилые розетки и небольшие единицы переменного тока
калибра 14 ……………………………………………………… ………………………………….. удлинители маломощные
Калибр 18………………………………………………………… низковольтное освещение и шнуры
Таблица размеров проводов
Американские стандарты сечения проводов варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер). В таблице ниже представлены все размеры кабелей AWG и их уникальные свойства.
Сотрудничество с компанией Precision Manufacturing Company по производству высококачественных проводов
Выбор правильного провода, в том числе в отношении сечения, важен для обеспечения правильной работы электрической или электронной системы. Однако определить, какой из них подходит для конкретного приложения, может быть непросто. В таких ситуациях компания Precision Manufacturing готова помочь. Обладая более чем пятидесятилетним опытом работы с проводами и кабелями, у нас есть навыки и знания, чтобы помочь с любыми проводами или кабелями.
Для получения дополнительной информации о наших возможностях или помощи в выборе проволоки для вашего применения свяжитесь с нами или запросите предложение сегодня.
