Монтаж электропроводки — 100 фото подготовки и установки системы энергоснабжения — Строительный портал — Strojka-Gid.ru
Развитие современной науки привело к появлению бесчисленного количества приборов, требующих электрического напряжения. Многие из них работают на территории жилого помещения и создают дополнительную нагрузку на проводку.
Из-за этого необходима надежная версия проводки, созданная без ошибок и предлагающая правильную схему. Она не должна допускать соприкосновения алюминиевых и медных проводов, чтобы не было проблемных моментов во время эксплуатации.
Для этого необходимо организовать правильный монтаж электропроводки в квартире или на любой другой жилой территории. Чтобы была обеспечена надежная работоспособность лучше обратится к специалистам, однако можно сделать все самостоятельно.
Иногда попадаются электрики не способные правильно сделать заземление, и тогда хозяева могут получать различные электрические удары во время использования воды или касаясь металлических предметов вроде кухонной раковины.
Чтобы этого избежать желательно разбираться в электричестве и его правильной проводке, поскольку электрический удар может быть очень неприятным или даже смертельным для человека. А также замыкание способно привести к возгоранию, которое может произойти пока вас не будет дома.
И необходимо помнить о детях, если будут торчать или висеть провода после работы плохого мастера, тогда они могут заинтересовать малышей и привести к удару током. Посмотрите фото монтажа электропроводки на основе работы профессионалов, чтобы вы знали, как это должно выглядеть.
Если вам будет слишком сложно все сделать самостоятельно, вы хотя бы сможете ориентироваться в том, как необходимо правильно организовывать проводку. Это поможет контролировать работу мастеров, и осознавать, что они где-то ошиблись.
С чего начинается проводка?
Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.
Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка — потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.
Важно: На территории России очень много районов с низкой температурой почти целый год. Но проводку запрещается проводить, если она упала ниже 15 градусов Цельсия на площади необходимого помещения.
Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.
Если у вас есть знания в этой области, тогда — это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.
В противном случае могут возникнуть неожиданные неприятности — удар током, замыкание и перегорание проводов, порча домашних приборов.
На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.
Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.
Как правильно ее организовать?
А вы думали, что никаких правил нет? Их очень много, и сейчас вы узнаете, основные, правила монтажа электропроводки в различных помещениях.
Без этого сложно гарантировать безопасность электропроводки:
Различные счетчики, выключатели либо розетки, короба разветвлений должны размещаться в доступных местах.
Выключатели необходимо монтировать на удобной высоте для всех жильцов, с учетом того, чтобы ними могли комфортно пользоваться взрослые и дети. Они должны находиться в удобном месте, чтобы ничто не мешало дотянуться к ним.
Розетки не должны быть установлены ниже 0,5 метра от пола, поскольку в случае затопления помещения может произойти замыкание или удар током окружающих через воду.
Необходимо соблюдать мини
мальное расстояние в 50 см до различных домашних устройств вроде газовой печи, а также труб или батарей.
На каждые 6 квадратных метров рекомендуется использовать одну розетку. В туалете запрещено использование розетки, поскольку слишком маленькое помещение в котором высока вероятность контакта с водой.
По стенам можно создавать вертикальную или горизонтальную прокладку, и выбранный способ необходимо четко прописать в схеме. Это поможет, если необходимо что-то изменить, отремонтировать, вы точно будете знать где находятся провода.
Если выбран горизонтальный вариант рекомендуется выдерживать расстояние в 50-100 мм до мест установки балок либо карнизов, а также примерно 150 до потолка. Расстояние до плинтусов должно быть в районе 150-200 мм.
В случае вертикальной прокладки рекомендуется соблюдать расстояние в 100 мм до расположения окон либо дверных проемов.
Не допускается соприкосновение электрических проводов с различными металлическими конструкциями. Расстояние до труб по которым проходит газ должно быть не меньше 400 мм.
Провода выполняющие роль заземления рекомендуется соединять с помощью специализированных коробов на основе качественного изолирования.
А, если необходимо работать с частным домом?
Все правила необходимо соблюдать и в этом случае, однако есть некоторые нюансы. Монтаж электропроводки в частном доме потребует проведения питающего кабеля и установки распределительного щитка.
Для него потребуется теплое помещение, где-то рядом с домом на расстоянии в 1500-1700 мм от пола.
Если это было сделано, далее процесс создания проводки такой же как и в квартире, потребуется схема и прокладка проводов.
Фото монтажа электропроводки
Также рекомендуем посетить:
- Подключение электричества
- Соединение проводов
- Высота розеток
- Подключение электроплиты
- Ввод электричества в дом
- Инфракрасный обогреватель
- Проходной выключатель
- Электропроводка в деревянном доме
- Солнечные батареи
- Освещение загородного дома
- Уличное освещение
- Подключить люстру
- Как подключить варочную панель
- Защита от перенапряжения
- Как заземлить стиральную машину в частном доме
- Светодиодная лента
- Ветряной генератор
- Штробление стен под проводку
- Генератор для дома
- Заземление в частном доме
- Освещение на кухне
- Освещение в гараже
- Схема электропроводки
- Сечение кабеля
- Лампы для растений
- Проверить электросчётчик
- Автономное электроснабжение
- Розетки в комнате
- Как паять паяльником
- Подключение дифавтомата
- Светодиодные лампы
- Трековые светильники
- Как пользоваться мультиметром
- Светодиодный прожектор
- Счетчик учета электроэнергии
- Сигнализация для дома
Электрика для начинающих
В наше время каждый желающий может ознакомиться с азами электрики, даже не покидая пределов своего дома.

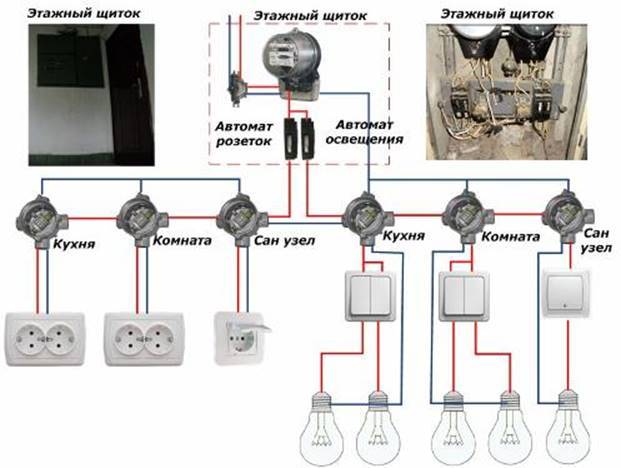

Начать это увлекательное занятие лучше всего со знакомства с упрощённой электрической схемой разводки и подключения выключателей, розеток и осветительных приборов в вашей собственной квартире. Подобные схемы относятся к стандартным проектным решениям и широко применяются при электроснабжении типовых промышленных и жилых помещений, а также при временном подключении к питающей электросети ряда строительных объектов.
Первым (в то же время самым крупным и наиболее важным) элементом в длинной цепочке оборудования типовой квартирной электропроводки является электрический щиток, к которому через защитный автомат (или пробковый предохранитель) подводится питание от основного распределительного щитка, расположенного на подъездной площадке. В состав квартирного щитка входят, как правило, электросчётчик, несколько автоматических выключателей, устройство защитного отключения (УЗО), крепёжная DIN-рейка и ещё ряд вспомогательных шин. Именно с такого вводного щитка и организуется электроснабжение всех комнат в вашей квартире.
Несколько линии электропитания (их количество зависит от числа комнат и мощности электрических нагрузок), состоящие из двух проводов – фазного и нулевого (или из трех, если есть линия заземления), через предназначенные для них автоматические выключатели разводятся по отдельным комнатам квартиры.
Разводка электропроводки по всей квартире проводится путём организации ответвлений от основной линии проводки, которые необходимы для подключения отдельных потребителей – электрического звонка, групп штепсельных розеток или выключателей. Для этих целей используются монтажные распределительные коробки, представляющие собой пластмассовые стаканы, снабжённые входными и выходными отверстиями для проводов и крышкой. Внутри коробок размещены специальные винтовые зажимы для подключения коммутируемых установочных проводов. Но как правило провода в коробке просто скручиваются (так называемая скрутка) и изолируются друг от друга (обычно обматываются изолентой или термоусадочной трубкой).
Следует отметить, что все внутриквартирные потребители электроэнергии (звонки, различные осветители вкупе с выключателями, бытовые приборы, кондиционеры и т.п.), подключаются к квартирной проводке параллельно. При подобной схеме подключения неисправность или отключение одного из этих потребителей не вызовет «обесточивания» остальных приборов, которое неизбежно в случае их последовательного соединения. Примером последовательного соединения отдельных элементов электрической проводки является соединение любого осветительного прибора и его выключателя.
Таким образом, линии электропроводки подводятся сначала к расположенным в каждой комнате распределительным коробкам и только после них расходятся по отдельным нагрузкам (осветительным приборам с выключателями, к розеткам и т.п.).
Из схемы подключения выключателей и ламп мы видим, что к распределительной коробке подходят и от неё ответвляются фазные провода (красного цвета) и нулевые провода (синего цвета).
Именно отходящий фазный провод (ни в коем случае ни нулевой!) должен подключаться к одному из контактов выключателя. Нулевой же провод должен идти на общий контакт ламп, из которых состоит светильник. Провода, отходящие от выключателя (на рисунке — зелёного цвета) подводятся к общему контакту каждой из двух групп ламп рассматриваемого светильника. Обратите внимание — на рисунке изображён вариант двухклавишного выключателя с двумя группами ламп и вариант одноклавишного выключателя.
Подключение розеток после распредкоробки производится более простым способом – фазовый и нулевой проводники (и заземление если есть) подсоединяются напрямую к соответствующим (произвольно выбранным) контактам самой розетки. Пара этих проводников от уже подключённой розетки ведётся ко второй, а, в случае необходимости – и к третьей розетке (такое вид соединения называется соединение «шлейфом»).
Очень важно учесть тот факт, что при параллельной схеме подключения потребителей не допускается увеличивать их общее количество выше определённого значения.
При параллельном питании каждый вновь добавленный электроприбор (новая розетка) увеличивает нагрузку на общую для всей квартиры часть электропроводки. При предельном значении суммарного тока в цепи (в случае, когда все приборы будут включены) обязательно сработает устройство защиты по максимальному току – тот самый автоматический выключатель на щитке, от которого запитывается данная линия. Он просто отключит эту ветку от общей цепи питания квартиры.
Если ваш автомат подобран неправильно (имеет завышенное значение тока срабатывания по перегрузке), то последствия могут оказаться куда более плачевными — провода могут просто не выдержать силы проходящего по ним тока и от перегрева загореться.
Вот почему так важно научиться правильно выбирать автоматический выключатель для каждой линии нагрузки и точно рассчитывать сечение проводов, работающих в этих линиях.
Как правило при типичной квартирной разводке на линии освещения закладывают медный провод сечением 1.5мм2, а на розеточные линии 2.
5мм2.
мес. Unit Blue/Basic Универсальная электрическая схема – Revival Cycles
Эта диаграмма представляет собой общий подход, используемый Revival Workshop для установок m-Unit Blue и Basic, и предлагается здесь в качестве руководства, которое можно адаптировать для ваших собственных целей. Если вы используете эту схему, не обращаясь к «Подходу возрождения к подключению mo.Unit», вы используете только половину нашей системы. Назначение цветов на схеме соответствует цветам проводов, представленным в нашем комплекте проводки Deluxe mo.Unit. Щелкните изображение правой кнопкой мыши и откройте его в новой вкладке, чтобы увидеть его в полном размере. Загружаемая версия с высоким разрешением включает пустую копию, которую вы можете использовать для создания своей собственной схемы. Мы рекомендуем распечатать несколько копий и отдельно проследить системы зажигания и зарядки для ясности. Информация вокруг прямоугольников поможет вам в процессе создания собственной схемы для конкретной модели.
Обязательно ознакомьтесь с другими диаграммами в нашей базе знаний для получения дополнительных статей.
Следующая таблица представляет собой краткое описание всех цветов проводов, их назначения и калибра, которые включены в комплект проводки Deluxe mo.Unit. Провод, входящий в комплект, изготовлен из высококачественного автомобильного провода TXL из сшитого ПВХ, что позволяет использовать провода меньшего сечения, чем указано в руководстве по эксплуатации mo.Unit.
Провод основного аккумулятора не обязательно должен иметь сечение не менее 6 мм, как указано в руководстве, провод 12 AWG, входящий в наш комплект, достаточен для любого применения на мотоцикле.
Комплект проводов Deluxe mo. Unit Назначение цветов и калибр | |||||
| Функция | Цвет | AWG | Функция | Цвет | AWG |
| Земля | черный | 12 | ЗЕМЛЯ | Черный | 18 |
| Питание +12 В | красный | 12 | ЗЕМЛЯ | Черный | 22 |
| ДОПОЛНИТЕЛЬНЫЙ | коричневый | 18 | Поверните R | белый | 22 |
| Старт | Голубой | 18 | Начать с | Голубой | 22 |
| Поворот R | белый | 18 | Звуковой сигнал | серый | 22 |
| Звуковой сигнал | серый | 18 | Поворот L | розовый | 22 |
| Поворот L | розовый | 18 | Конфигурация | зеленый | 22 |
| Светло-ло | оранжевый | 18 | свет в | Темно-синий | 22 |
| Свет привет | Темно-синий | 18 | Тормоз | фиолетовый | 22 |
| Тормоз | фиолетовый | 18 | Замок | коричневый | 22 |
Щелкните изображение ниже, чтобы открыть PDF-файл.
Руководство по монтажным схемам — Быстрый способ планирования электрооборудования
Автор Anikó Vígh
Схемы подключения — один из лучших способов отслеживать, как все компоненты электрической системы соединяются. Будь то целое здание или небольшая комната, визуальное представление компонентов и проводов облегчает понимание системы и того, где все должно быть.
Эта статья научит вас всему, что вам нужно знать о схемах электропроводки, включая множество разновидностей, их применение, используемые символы и способы их рисования.
Что такое электрическая схема?
Схема соединений — это графическое представление фактических соединений между устройствами и проводами, используемое для лучшего понимания электрической системы. Например, домашняя электросхема представляет собой расположение всех лампочек, розеток, камер и т.
д. по разным комнатам.
Почему мы используем электрические схемы?
Электрические схемы широко используются при проектировании схем и электрических приложений. Визуальное представление улучшает общение между инженерами-электриками и техниками, которые проектируют и устанавливают системы. Они также помогают с безопасностью и проверкой правил.
Схема подключения также имеет решающее значение для обслуживания дома и строительных проектов. Строитель дома, например, может просто определить правильное положение осветительных приборов и электрических розеток, чтобы убедиться, что они соответствуют правилам техники безопасности.
Какие существуют типы электрических схем?
Электрические схемы подразделяются на два основных типа:
- Принципиальные схемы
Принципиальные схемы показывают, как схема функционирует логически и электрически. Они используются для представления того, как работает схема при диагностике или проектировании электрической системы, но они не указывают, как физически расположены компоненты или провода.
Два компонента могут отображаться рядом друг с другом на схематической диаграмме, но в действительности они расположены далеко друг от друга.
2. Схемы подключения
Схема подключения представляет собой простое визуальное представление физических соединений и компоновки электрической системы или цепи. На нем показано, как электрические провода подключены и где компоненты фактически подключены к системе.
В чем основные различия между электрическими схемами и принципиальными схемами
Несмотря на то, что электрические и принципиальные схемы имеют много общего, их можно отличить по нескольким существенным признакам.
Схема соединений иллюстрирует электрические соединения между различными компонентами с помощью абстрактных символов, напоминающих объект. Он показывает физическое расположение каждого элемента относительно других.
Схематическая диаграмма, напротив, использует линии и нормализованные символы для представления потока электрической системы.
Его основная функция — продемонстрировать работу системы, а не то, как она на самом деле устроена.
Обозначения на электрической схеме
Хотя символы на электрической схеме похожи на реальный объект, их все же трудно понять. В результате требуется базовое понимание различных символов.
Символы на схеме соединений включают, но не ограничиваются:
Переключатели: Переключатели бывают различных форм и размеров. Однополюсный/однопозиционный переключатель (SPST) имеет две клеммы с полусоединенной линией, представляющей исполнительный механизм (часть, соединяющая клеммы).
Батарея: Батарейки цилиндрические, щелочные AA или перезаряжаемые литий-полимерные, напоминают пару неровных параллельных линий. Больше пар линий обычно указывает на большее количество ячеек в ряду. Более длинная линия символизирует положительный терминал, а более короткая линия представляет отрицательный терминал.
Резистор: Резисторы изображены на схеме зигзагообразными линиями с двумя выходящими наружу выводами. С другой стороны, международный символ резистора представляет собой безликий прямоугольник.
Реле: Реле представлено катушкой в паре с переключателем
Громкоговоритель: Имеет форму, аналогичную реальным объектам, которые они представляют
Двигатель: Двигатель представлен обведенной M
90 002 Дополнительные примеры см. на изображении ниже.Примеры схем подключения
Схема однополюсного переключателя
Схема однополюсного переключателя позволяет управлять потоком энергии к нагрузке, такой как лампа, светильник, потолочный вентилятор и т. д., из одного места. Типичная схема этого типа состоит из трех проводов: питания, нейтрали и земли.
Схема трехходового переключателя
Схема трехходового переключателя используется для управления осветительным прибором с двух мест.
Они часто используются наверху и внизу лестничного марша или у двух разных входов в комнату.
Схема розеток
Розетка — это точка в системе электропроводки, где можно снимать и использовать ток, подключая к ней электроприборы и оборудование.
Как нарисовать электрическую схему
Теперь, когда вы знаете, что такое электрические схемы и из чего они состоят, пора приступить к работе над вашим первым проектом схемы. Хотя вы, безусловно, можете нарисовать диаграмму вручную, использование таких инструментов, как uPlan, может значительно облегчить вашу жизнь.
Вот идея того, как просто использовать uPlan для вашей электрической схемы:
Шаг 1:Перейдите на веб-сайт uPlan и зарегистрируйтесь, указав действующий адрес электронной почты.
Шаг 2:
Ознакомьтесь с учебным пособием uPlan, чтобы узнать, как его использовать.
