Провода для квартирной электропроводки: Какой кабель использовать для проводки в квартире

Содержание

схема проводки, подбор материалов и оборудования

При необходимости провести электропроводку в квартире составляется план-схема с размещением всех элементов будущей сети: розеток, выключателей, кабель-трасс и узловых систем распределения и защиты. Перед началом работ необходимо приобрести нужные материалы и подготовить инструменты. Чтобы понять, как проложить проводку, стоит ознакомиться с каждым этапом работ более детально.

Проектирование и расчет

Чтобы сделать проводку в квартире, нужно составить план-схему, учитывая потребности в обеспечении электричеством всех основных приборов. При ее составлении должны учитываться правила монтажа электропроводки в квартире, заключающиеся в следующем:

  1. Трассы электрокабеля должны проходить вертикально и горизонтально.
  2. Повороты трасс должны осуществляться только под прямым углом.
  3. На 1 комнату желательно устанавливать минимум 1 распределительную коробку.
  4. Новая проводка в квартире должна разводиться из учета расположения крупных бытовых приборов: холодильника, стиральной машинки, домашнего кинотеатра и т. п.
  5. Обязательно наличие устройства аварийного отключения (УЗО), иначе пользоваться электричеством будет небезопасно.

При определении средств УЗО необходимо учитывать принцип селективности. Он определяет правила установки и совмещения защитных средств и их работы. При этом система электроснабжения делится на зоны, за которые отвечают соответствующие автоматы. Выделяют два основных вида:

  1. Абсолютный, при нем 1 узел УЗО отвечает только за свою зону.
  2. Относительный, в таком варианте автомат УЗО может отключать ток при любом факторе опасности не только своей зоны, но и соседней, у этой методики есть дополнительные функции, противодействующие ложному срабатыванию:
    • задержка по времени на отключение;
    • установки по напряжению, частоте, сопротивлению, мощности и другим параметрам, в пределах которых отключение не происходит.

Хотя принципы и правила общие, но электропроводка в однокомнатной квартире и трехкомнатной будет отличаться, например, сложностью планировки и отдельными нюансами. Чтобы понять, как рассчитать электропроводку, стоит ознакомиться с дальнейшим более детальным рассмотрением каждого элемента системы.

Основные элементы

При составлении план-схемы должны учитываться не только розетки, выключатели и стандартные провода для проводки в квартире, но и такие обязательные элементы системы, как:

  • подвод электричества от общей электросистемы;
  • электросчетчик и автоматы УЗО;
  • электрощит с распределением групп потребителей;
  • освещение помещений;
  • силовая группа (сильноточная электрическая проводка в квартире обслуживает бытовую технику с высокой мощностью, например бойлер и стиральную машину).

Расчет номинала автоматов

Для обеспечения безопасности план-электросхема электропроводки квартиры предполагает установку автоматов УЗО, специальных средств, защищающих от утечки тока или контакта с фазовым проводом. Расчет их количества и класса защиты основывается на площади квартиры. Автоматы УЗО устанавливаются в следующей пропорции:

  • менее 35 кв. м — 1 устройство защитного отключения класса АС** + 1 УЗО 40 А класса А***;
  • 35-100 кв.м — 2 УЗО класса АС** + 1 УЗО 40 А класса А***;
  • более 100 кв.м — 3 УЗО класса АС** + 1 УЗО 40 А класса А**.

Как лучше провести проводку

При необходимости провести или поменять проводку в квартире сначала нужно определиться с методом, по которому это будет делаться. Чтобы понять, как проложить электропроводку, нужно оценить особенности каждого из вариантов. Выделяют такие варианты монтажа:

  1. Открытым способом, при этом могут использоваться короба, плинтусы, специальный кабель на фарфоровых изоляторах. Для этого нужно: высчитать формат и объем электрокабеля каждого вида: силового, осветительного и слаботочного. Создать стандартную электросхему. Применять плоский провод марки АПВР, АПР, АППВ.
  2. Закрытым способом. Более сложный монтаж с камуфлированием кабель-трасс. По разметке в стене вырезаются штробы, рассверливаются углубления для розеток, выключателей и распределительных коробов. Монтируются короба и подрозетники, фиксируются гипсом или другим средством. В штробы прокладываются кабели и закрепляются выбранным методом с шагом около 40 см. Устанавливаются розетки и выключатели.

Расположение розеток

При установке выключателей и розеток стоит соблюдать несколько правил, следование которым способно сделать их дальнейшую эксплуатацию более безопасной:

  1. Не стоит устанавливать розетки непосредственно у пола, лучше поднять их на небольшое расстояние, что исключит поражение током, если в комнате произойдет затопление пола водой.
  2. Нельзя располагать розетки ближе чем в 50 см от газовых и электрических плит.
  3. В ванной лучше розетки не устанавливать. В случае крайней необходимости желательно выдержать расстояние в 2,5 м от источника воды.

Есть два вида установки розеток: открытый и скрытый. В первом случае необходима установка подрозетника в стену. Для скрытого типа сначала розетки монтируются в установочные коробки, а потом в стену.

Определение кабельных трасс

Для проложения кабель-трасс необходимо следовать определенным правилам, а кроме того, определиться, какой провод нужен. Его специфика и габариты определяют размеры штроб и крепежные средства. Часть правил уже указана в пункте о составлении план-схемы, в остальном электропроводка в квартире своими руками прокладывается согласно таким предписаниям:

  1. Кабель-трасса и точки подключения не должны находиться вблизи тепла: батарей, кухонной плиты и т.п., минимальный интервал — 0,5 м.
  2. Минимальный отступ от окон — 10 см.
  3. Монтировать проводку в квартире по потолку, кроме обеспечения питанием осветительных приборов, не рекомендуется, оптимальным расположением является пространство на стене в 15 см от потолка.

Выбирается кабель исходя из следующих рекомендаций:

  • медь лучше алюминия;
  • отдается предпочтение 2- и 3-жильным проводам с маркировкой ВВГ и ВВГ НГ с сечением минимум 2,5 кв.мм для розеток и 1,5 кв. мм для подводки тока к осветительным приборам, а розетки, из которых будут питаться мощные электроприборы, лучше запитать через кабели с сечением 4 кв.мм;
  • стандартное соотношение сечения к потребляемой мощности — 0,5-0,9 кв.мм на 1 кВт.

Необходимые материалы и инструменты для монтажа

Перед тем как прокладывать кабель для электропроводки в квартире, нужно подготовить все необходимые материалы. В этот перечень входят:

  • УЗО-автоматы или дифавтоматы;
  • кабель: силовой, слаботочный, осветительный;
  • клеммники;
  • ответвительные короба;
  • розетки и выключатели;
  • гипсовый раствор;
  • подрозетники;
  • клей;
  • монтажные средства: саморезы, шурупы;
  • картон электротехнический;
  • профиль или трубка для защиты кабеля.

Кроме того, понадобятся такие инструменты:

  • угловая шлифмашинка с алмазными дисками;
  • насадка-зубило;
  • перфоратор и шуруповерт;
  • молоток
  • нож и ножницы;
  • рулетка;
  • мелкий шпатель;
  • пассатижи.

Кабель для проводки в квартире закупается в объемах, учитывающих общую протяженность кабельных трасс согласно плану плюс 15 см в каждой точке соединения элементов, например со щитком или розеткой. Количество розеток и выключателей также определяется согласно разработанной схеме. Материал для коробов, подрозетников и им подобных элементов должен быть из негорючего или самозатухающего полимера с минимальной электропроводностью.

Установка и подключение электрического щитка

Электрощиток — это узловое соединение, состоящее из корпуса и внутреннего наполнения, включающего следующее:

  • счетчик электроэнергии;
  • главный рубильник сети;
  • автоматы УЗО;
  • автоматы отключения отдельных зон электропитания;
  • распределительная шина;
  • нулевая шина;
  • шина заземления.

Размещение щитка освещения проводится с учетом длины проводов от каждой линии, их толщины и дальнейшего монтажа. Установка идет в таком порядке:

  1. Закрепляется дифференциальное устройство УЗО, автоматы распределения и другие модули на монтажные рейки с учетом групп сетей.
  2. К автоматам подключаются фазовые и нейтральные шины.
  3. Кабели нуля и фазы от основного рубильника подсоединяются к УЗО.
  4. УЗО подсоединяется к распределительным шинам.
  5. Провода с фазой и нулем от каждой линии подсоединяются к соответствующим им модулям.
  6. Провода заземления от каждой линии подключаются к нулевой шине.
  7. Проверяется соединение нулевой шины и стержня заземления.
  8. Соединительные провода для каждой линии, подключенные ко всем модулям, выводятся из щитка через проделанные отверстия в необходимых направлениях.

Монтаж проводов

Замена электропроводки в квартире своими руками, как и проложение новых кабельных трасс, — дело несложное. На предварительном этапе размечаются места установки розеток и выключателей, а также проложения кабель-трасс. Дальше необходимо:

  1. При помощи перфоратора со специальной коронкой надпилить углубления по 5 мм в местах расположения розеток и выключателей.
  2. Коронка меняется на сверло, и по подпилам рассверливается углубление размером с подстаканник.
  3. Вновь ставится коронка для выравнивания стенок.
  4. Ставится насадка-зубило, чтобы пробить штробу в стене под гофропрофиль или трубу с кабелем, канавка должна быть шире выбранного варианта на 20 мм.

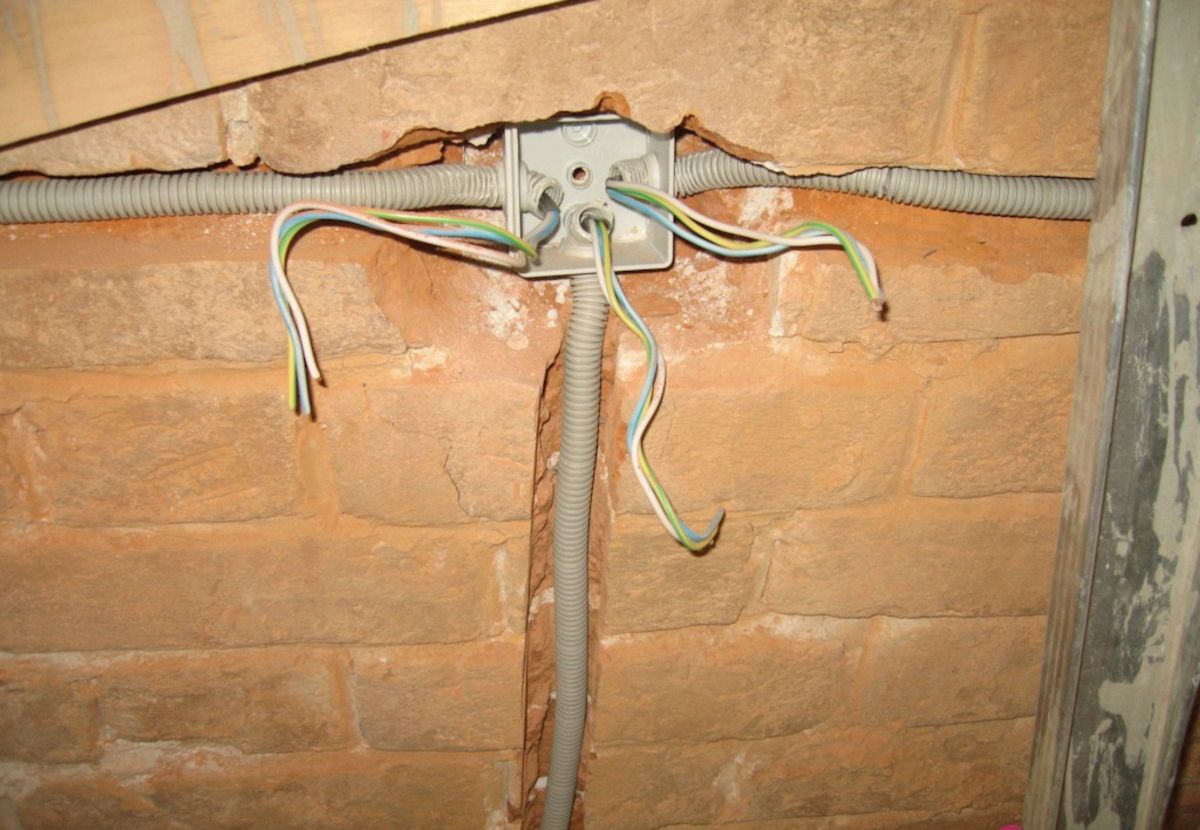

  5. Кабель в защитном кожухе прокладывается по штробам, для прихватывания подойдет гипсовый раствор.

Эти рекомендации помогут вам проложить проводку своими руками.

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)
Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ.
 Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.

Номинальное переменное напряжение: до 660 В или до 1000 В.  Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:
  • ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
  • ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
  • ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
  • ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево.
    Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».
О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM.

но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ

), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

  • Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
  • «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».
Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».


Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:


Картинка взята с сайта ruscable. ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM.  Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение


Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.



Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

Выбор кабеля для электропроводки в доме

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

Минусы Плюсы
· низкая электропроводимость
· быстрое окисление
· ломкость
· срок эксплуатации – 10-15 лет
· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля

Минусы Плюсы
· высокая стоимость · низкое сопротивление
· меньший нагрев
· меньшее окисление
· срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки Суммарная мощность нагрузки

Онлайн калькулятор электромонтажных работ. Расчет проводки в доме: выполняем самостоятельно

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

  1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
  2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
  3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв. м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

  • Типовая схема электропроводки в 3-х комнатной квартире
  • Калькулятор для расчета сечения кабеля
  • Как рассчитать количество точечных светильников

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

– водонагреватель – 2кВт;

– электрический утюг – 2 кВт;

– электрический чайник – 2 кВт;

– стиральная машинка – 1 кВт;

– холодильник – 0,7 кВт

– телевизор – 1 кВт;

– микроволновка – 0,7 кВт;

– свет – 0,5 кВт;

– остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

– розетки в комнате;

– розетки на кухне;

– розетки в ванны;

– розетки в коридоре;

– освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д. Также особое внимание нужно будет уделить автомату для кухни.

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

Сечение кабеля

Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора.

Итак, допустим, что у нас на кухне следующие приборы:

– электрический чайник 2,0 кВт

– печь СВЧ 0,7 кВт;

– холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.

Сечение провода в мм²Максимально допустимая сила тока для меди (А)Максимально допустимая сила тока для алюминия (А)
0,75118
1,01511
1,51713
2,52519
4,03528
6,04232
10,06047
16,08060

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% – это стандартный запас.

Как на практике определить сечение

Методика вычисления сечения проводника на практике предусматривает два этапа:

  1. Вычисление суммарной мощности всех потребителей электроэнергии в доме по формуле: P = (P1+P2…+…Pn)×K×J, где P1+…+Pn – мощность каждого электроприбора, K – коэффициент (безразмерный) обозначающий процент задействованного оборудования (от общего числа наличного в доме), J – коэффициент запаса мощности (обычно J = 1,5… 2).
  2. Определение сечения по таблице.

В приведённой формуле коэффициенты определены путём практических исследований. В частности K обычно не превышает 0,8 (80%). Это значит, что наличная в доме техника не используется одновременно. В самом деле, не станете же вы включать кондиционер и обогревательный прибор одновременно.

Запас мощности (J) также необходимо учитывать на будущее. Ведь потребление энергии растёт с каждым годом. Если не учитывать роста, то через несколько лет может потребоваться усиление проводки.

Вычислив по формуле общую мощность всех потребителей, по таблице легко определить нужное сечение проводки.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при монтаже домашней проводки учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А. Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А. Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А. Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм². Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу. Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ – полимера, выделяющего большое количество отравляющих веществ при горении/тлении. Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления. Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети.

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

  • ρ – удельное сопротивление металла, Ом*мм2/м;
  • L – длина кабеля, м;
  • S – сечение проводника в мм2;
  • Uпад – напряжение падения, Вольт;
  • I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.

Расчёт проводки вне дома

Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.

Выделяют несколько видов подключения:

  • однофазное;
  • двухфазное;
  • трёхфазное.

Электропроводка на участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов. Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.

Рассмотрим однофазное двухжильное соединение на участке дома.

Для начала дадим несколько рекомендаций:

  • перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
  • подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.

Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. Они монтируются на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.

Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.

Чтобы выполнить расчёт провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.

Расчёт электропроводки в квартире

В первую очередь необходимо помнить о том, что расчёт электропроводки в квартире начинается с составления схемы разводки.

Если вы решили заняться проведением проводки самостоятельно, вам необходимо особое внимание уделять таким вопросам:

  • определение сечения жил проводов;
  • при каких условиях будет прокладываться провод;
  • как подключить счётчик;
  • заземление;
  • суммарная мощность приборов;
  • защита электросети.

На среднюю однокомнатную квартиру полагается суммарная мощность в 15 кВт. Удобнее подсчитать потребляемую мощность, если условно разделить проводку на несколько групп.

Например, розетки для:

  • ванной;
  • комнаты;
  • кухни;
  • коридора.

И отдельно учтите освещение квартиры. Так вам легче будет подсчитать максимальную нагрузку электроприборов вашего дома. Если вы сомневаетесь, используйте специальный калькулятор, который сможете найти в интернете на строительных форумах.

Также при расчёте проводки постарайтесь максимально точно определить суммарную мощность, которую потребляют все крупные электроприборы в квартире. Для этого вам понадобится информация, которую предоставляет производитель в инструкции по эксплуатации или на коробках. Также дополнительные данные вы сможете найти в интернете.

Как видите, расчёт электропроводки можно провести и самостоятельно. Не забывайте придерживаться точности при любых подсчётах. Если вы сталкивались с такими расчётами, поделитесь комментариями под этой статьёй.

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

  • Защищает обитателей дома при появлении напряжения на корпусе прибора.
  • Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
  • Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

  • электротехники высокой мощности;
  • источников света (групп цепи) в ванных.

Монтаж распределительного щита

Распределительные коробки

Распредкоробки необходимы для обустройства соединений электропроводов и распределения линий, ведущих к объектам разбора электроэнергии. В коробках провода могут быть соединены посредством скруток или фиксации болтами на специальных монтажных планках. Коробки ограничивают случайный доступ к местам соединений и препятствуют распространению горения в случае перегревов соединений и коротких замыканий.

Монтаж и коммутация кабелей и конструкций

Электропроводка в доме коммутируется между собой методом:

  • Спаивания. Пайка для внутридомового монтажа не используется, это дорогой и трудоемкий процесс.
  • Скручивания. Наиболее простой способ монтажа проводов из одинакового материала. Медь и алюминий скручивать нельзя – соединение будет греться.
  • Соединения на клеммных колодках. Надежный, простой и недорогой способ монтажа. Клемники различных видов, форм, типов и размеров существенно упрощают монтаж.

Подключение розеток осветительных приборов

Электропроводка в частном доме своими руками должна исключать путаницу: каждый провод, ноль-фаза-земля, обязан быть на своем месте, путать их нельзя. Чтобы этого не произошло, ориентироваться следует на различие цвета жил.

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

  • автомат защиты и УЗО – общие;
  • автоматы и УЗО – для выделенных групп;
  • счетчик;
  • нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

  • белая (иногда красная, черная или коричневая) соответствует фазе;
  • синяя – нулю;
  • желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

  • Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки

  • Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Заключение

Наступил момент, которого так долго ждали, в электрическом щите включается автомат ввода. И при этом все прислушиваются и принюхиваются, не «коротит» ли где-то. Дальше последовательно включаются линии и все с замиранием сердца смотрят – не стрельнет ли какое-то УЗО. Но нет, все тихо. Все работает!

Если такой момент настанет у читателей нашего портала, то мы будем очень рады! Тогда у хозяина дома будет повод гордиться всю жизнь тем, что он своими руками сделал электропроводку своего дома. А у нас, коллектива авторов, будет повод гордиться тем, что наши советы в чем-то помогли.

Источники

  • https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html
  • https://energy-systems.ru/main-articles/proektirovanie-elektriki/1347-raschet-provodki
  • https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-proizvesti-raschet-secheniia-provodov-dlia-provodki-5d7685514e057700aee330be
  • https://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html
  • https://remoskop.ru/kalkuljator-rascheta-jelektroprovodki.html
  • https://repaireasily.ru/volt/raschyot-elektroprovodki.html
  • https://m-strana.ru/articles/montazh-provodki-v-dome/
  • https://zen.yandex.ru/media/vodatyt/shemy-elektroprovodki-v-chastnom-dome-samostoiatelnyi-montaj-po-instrukcii-5e9aaaf165d5b620781ec51e
  • https://sovet-ingenera.com/elektrika/docs-elektrika/sxema-elektroprovodki-v-chastnom-dome.html
  • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/elektroprovodka-v-dome-svoimi-rukami.html

[свернуть]

Какой кабель использовать для проводки в квартире

Ремонтные работы в квартире затрагивают множество аспектов, требующих определенных финансовых затрат. Немаловажным моментом является замена проводки. Зачастую владельцы жилых площадей стараются сэкономить на новых кабелях ради более эффектных отделочных работ, однако такой подход может привести к негативным последствиям. Чтобы правильно выбрать какой кабель использовать для проводки в квартире и при этом не потерять деньги и время, необходимо знать нюансы электромонтажных работ.

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

  • Возраст постройки и соответственно проводов.
  • Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
  • Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

Критерии выбора

Чтобы определить какой провод купить и использовать для проводки в доме или квартире изначально необходимо изучить стандартную характеристику силовых кабелей. В него входят следующие пункты:

  1. Устройство кабеля.
  2. Материал, из которого изготовлены жилы.
  3. Пропускная способность.
  4. Толщина изоляционных оболочек.
  5. Качество маркировки и ее цвет.
  6. Наличие сертификационных документов.
  7. Внешний вид.

Приобретая кабель для электропроводки в квартире необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать в слепую нужно изучить характеристики проводов и кабелей самостоятельно.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

  • Низкая проводимость.
  • Недостаточная прочность и изгибаемость.
  • Маленький срок службы из-за быстрого окисления.

Медь:

  • Прочность и эластичность.
  • Высокая электропроводность.
  • Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил.

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение провода лучше выбрать, можно руководствоваться следующими значениями:

  • 1,5 мм² для освещения.
  • 2,5 мм² для обычных розеток.
  • 4-6 мм² для розеток к которым будут подключаться мощные потребители электрического тока – духовые шкафы, электроплиты и т.п.

Следует учесть, что производители, отмечая в маркировке пропускную способность, могут указать расчетные, а не реальные данные, пользуясь тем, что некоторая погрешность заложена в ТУ или ГОСТы и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом большим, чем надо на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция – неотъемлемая часть безопасности

Каждый одно- или многожильный кабель имеет изоляционную оболочку. Чаще всего они изготовлены из ПВХ-пластиката стандартного типа или с низким уровнем воспламеняемости. В некоторых случаях используются полиэтилен или полимеры.

Насколько толстой должна быть изоляция токоведущих жил определяется ГОСТами. Провода для монтажа проводки в квартире должны быть изолированы слоем от 0,44 мм и выше. Все что меньше уже является нарушением.

Оболочка жил также имеет стандартную толщину. Для одножильных кабелей норма – 1,4 мм, для многожильных – 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и сохранность кабеля от внешних повреждений.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно. Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

  • Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
  • Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
  • Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
  • Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
  • Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Как итог

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов необходимо отнестись серьезно и ответственно. Перед приобретением проводки надо рассчитать нагрузки, определить места установки розеток и способы ведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, что прослужит без сбоев не один десяток лет.

Зная перечисленные нюансы, приобретение провода для домашней проводки не должно составить труда даже если человек недостаточно «подкован» в технических вопросах. Если же приведенных объяснений кажется недостаточно, то лучше доверить выбор и покупку специалистам, которые будут проводить монтаж.

Какой провод использовать для проводки: какое сечение, сколько жил

По запросу читателей сегодня я максимально простым языком расскажу, как выбирать электрокабель для проводки в квартире. Я не буду вас мучить СНИПами, ПУЭ и СП для профессиональных электриков, а дам самый простой и действенный способ определения сечения кабеля.

Мнение эксперта

Антон Цугунов

  Эксперт-строитель. Предприниматель. 17 лет опыта. Более 100 завершенных объектов.

Я не обладаю феноменальной памятью, мне трудно запоминать формулы, поэтому за 15 лет практики я вывел следующее правило:

  1. Узнай потребляемую мощность самых мощных электроприборов.
  2. Раздели киловатты на 2 и получишь сечение провода в квадратных миллиметрах. Сечение кабеля всегда округляй в большую сторону.

Всё! По большому счету, я больше не прибегаю ни к каким расчетам. Этого достаточно, чтобы с запасом рассчитывать любые линии домашней электропроводки. Работает вплоть до 10 кВ. Если прибор потребляет больше, то нужно смотреть таблицы расчетов.

Какой провод использовать?

Здесь всё просто, запишите простую аббревиатуру «ВВГ-НГ-ЛС» — это цельнолитой (не волосинки, а цельная жила) медный провод.

Он не поддерживает горение, и при нагревании выделяет наименьшее количество дыма. По всем правилам строительства он идеально подходит для жилых помещений.

Сколько жил нужно?

Если дом старый и заземляющего контура в нем нет, то достаточно двух жил. Ноль и фаза.

Если дом новый и в щитке есть провода желтого цвета с зеленой полоской, то по всей квартире нужно тянуть трехжильные провода. В них будет ноль (синий), фаза (белый) и земля (желтый с зеленой полоской).



Если для плиты используется 3 фазы, то провод будет либо четырёх, либо пяти жильный, в зависимости от того, есть ли в доме заземление. 3 жилы для трех фаз, одна жила ноль и земля.

Подробнее об электромонтажных работах можете узнать по ссылке relicon.kiev.ua

Примеры расчета

Например, необходимо протянуть кабель для плиты на кухне. На плите написано, что она потребляет 8 киловатт. В доме есть заземление, плита на 220 вольт.

Здесь сначала нужно узнать сечение кабеля (его толщину, а вернее площадь его сечения), для этого потребляемую мощность (8 киловатт) делим на два:

8 / 2 = 4

Теперь мы знаем сечение кабеля – 4 миллиметра квадратных.

Что нужно сказать в магазине? Необходим кабель ВВГ-НГ-ЛС 3х4 (здесь тройка – это количество жил, а четверка это сечение кабеля, которое мы только что вычислили).

Длину просто замерьте рулеткой по стенам и потолку, как будет проходить провод, и прибавьте минимум 1 метр, чтобы был запас на монтаж и маневры.

Рабочая зона на кухне

Например, вы знаете, что на столе будет стоять: чайник, микроволновка, гриль и кухонный комбайн.

  • Чайник – 2,2 кВ.
  • Кухонный комбайн – 1 кВ.
  • Гриль – 2,5 кВ.
  • Микроволновка – 1,5 кВ.

Важное отступление: обычные бытовые розетки рассчитаны максимум на 16 ампер, при переводе в потребляемую мощность – это не более 3,45 кВ.

Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе.

Поэтому необходимо создать группы: например, 2 розетки будет подключено к 1 кабелю, и туда подключится чайник и кухонный комбайн. Чайник потребляет 2,2 киловатта и комбайн максимум 1 киловатт. Итого 2,2 киловатта, хватает с запасом! Ничего греться не будет.

Затем, гриль потребляет 2,5 кВ., а микроволновка 1,5 кВ., итого получается 4 кВ. Отлично, это ещё 2 розетки и ещё одна отдельная линия, которую мы ведем напрямую с щитка.

На кухне также есть и второстепенные потребители, такие как холодильник, телевизор, блендер и прочее. Для них лучше провести отдельную линию. В сумме нагрузка не превысит 5 кВ.

Освещение

Для большинства задач хватает кабеля 1,5 миллиметра квадратных. Вряд ли в одной комнате будет лампочек больше чем на 3 киловатта.

Кондиционер

Если комната маленькая, и кондиционер потребляет не более 2,5 кВ., то достаточно кабеля ВВГ-НГ-ЛС 3х1,5. Трехжильный кабель на 1,5 миллиметра квадратных.

Но если кондиционер потребляет больше 3 кВ, то провод необходимо брать 2,5 миллиметра квадратных.

Мнение эксперта

Антон Цугунов

  Эксперт-строитель. Предприниматель. 17 лет опыта. Более 100 завершенных объектов.

Помните, для сложных или сильно нагруженных электроприборов, всегда старайтесь проводить отдельную линию (отдельный провод).

Такие потребители как духовой шкаф, варочная панель, бойлер, кондиционер, электрические теплые полы и прочее, всегда подключаются по отдельным линиям.

Электромонтаж в квартире своими руками Видео. Электропроводка в видео квартире

Электропроводка в квартире своими руками

Считается, что средняя современная квартира потребляет около 8 киловатт. Итак, вам следует использовать автоматический выключатель на 40 ампер. Этого достаточно, чтобы защитить от перегрузки и тока короткого замыкания. УЗО (т.н. УЗО) нужны для защиты людей от поражения электрическим током, а также при скачках питающего напряжения. Чаще всего устанавливают 2 УЗО, одно — на ток утечки на 10 миллиампер (для ванной) и второе — на 30 миллиампер (для женской группы).Более подробно узнать о правильной установке и можно в статье про УЗО.

Провод выбирается из расчета, что нагрузка на него не должна превышать 8 А / кв. Мм. Для женской группы достаточно сплошного медного провода диаметром 1,27 мм.

Следует внимательно отнестись к схеме прокладки проводки, чтобы безопасно провести электромонтаж в квартире, и видео советы, представленные ниже, помогут в этом. Следует учесть, что штробление стен должно быть минимальным, дорожки не должны перекрываться.Электропроводка проводится только по горизонтальным и вертикальным прямым линиям. В квартирах обычно делают скрытую проводку, в районе Штробе — 1,5 — 2 сантиметра ниши. Штробление стенок выполнено на дискошлифовальном станке. Используется в этом алмазном отрезном круге. Адаптеры для монтажных коробок и перфораторов. Электропроводка прикреплена раствором алебастра через каждые 25 см — 30 см. Монтаж домкратов и фиксированный алебастр. На длине провода нельзя экономить — ее должно хватить, чтобы освободить все необходимые соединения.Изолировать стыки лучше термоусадочной трубкой или ПВХ-лентой. Запрещается напрямую соединять провода из разных металлов — только через клеммные колодки. Также не рекомендуется использовать при соединении скрутки. Со временем при полевых скрутках проволока становится более хрупкой. Лучше использовать с активными припоями типа хлорида цинка.

Все места любых без исключения проводов размещаются в распределительных коробках. Также знайте, какая скрытая проводка в квартире, сделанная своими руками или идущая под гипсокартон, сайдинг или вагонку, должна лежать в защитном рукаве.

Пазы под розеткой или выключателем не заходят над ней. Установочные коробки, лучше брать пластик — они обеспечивают плотную посадку. Расчет количества розеток — 1 розетка 6 квадратных метров жилой площади. Выключатели и розетки лучше всего располагать на высоте 75-80 см. секс.

Все работы проводились по неработающей сети. Подключение машин к питанию только после проверки всей сети.

Электромонтаж в квартире своими руками Видео

Видео:

Смотрите еще один видео «Как заменить розетки и выключатели».Будет полезно просмотреть всем, кто с этим сталкивается и не знает, как устроена разводка в квартире, ниже прилагаются видеоплаты.

Видео:

Видео:

Видео:

Видео:

Лучшая цена домофон RFID — отличные предложения на домофон RFID квартиры от глобальных продавцов домофона квартиры RFID

Отличные новости !!! Вы попали в нужное место для квартирного домофона RFID.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот высококлассный квартирный домофон RFID вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домофон на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в RFID квартирного домофона и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести apartment intercom rfid по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена входная дверь в квартиру с домофоном — Выгодные предложения на входную дверь в квартиру с домофоном от глобальных продавцов входных дверей с домофоном

Отличные новости !!! Вы попали в нужное место для домофона входной двери квартиры.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта главная входная дверь с домофоном в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что купили домофон в квартире на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в домофоне для входа в квартиру и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести intercom apartment entry door по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Варианты коротковолновой антенны для квартир, квартир и кондоминиумов

Балкон — ваш друг, если он у вас есть. В противном случае нам нужно использовать другую антенную тактику!

Большое спасибо SWLing Post соавтору, Тиму, который пишет:

Я здесь постоянный подписчик, но до сих пор официально не комментировал.Я заядлый SWL с 1977 года.

Меня заинтриговала ваша подробная статья о понимании и настройке SDR. Но как насчет антенны? Насколько хорошо эти радиоприемники будут работать для человека, который живет в квартире?

Я живу здесь, в Южной Флориде, и не могу ничего возвести на открытом воздухе. Я получаю довольно хороший прием на моих Grundig Satellit 800 и Tecsun PL-880. Для этого я использую либо внутреннюю обтягивающую антенну, которую я купил на E-Bay; или активная комнатная перестраиваемая рамочная антенна.Это одна из ранее рассмотренных вами моделей. Он сделан в Австралии и охватывает 6-18 МГц. Прокомментируйте, если можете, об использовании антенны.

Большое спасибо!

Прежде всего, я рад, что вам понравился SWLing Post, Тим!

Отличный вопрос: без сомнения, вы понимаете, что антенна — самая важная часть вашего радиоуправления!

Похоже, вы сейчас используете тонкую антенну и портативную петлевую ВЧ-антенну PK.

Петля ПК

Вы на правильном пути с PK Loop, если живете в квартире и не можете установить антенну на улице. PK Loop представляет собой небольшую рамочную магнитную антенну, поэтому она должна помочь снизить уровень шума в многоквартирном доме.

Что мне нравится в PK Loop, так это то, что он достаточно мал, что вы можете менять положение и вращать его, чтобы настроить подавление шума и найти самое тихое место в комнате для прослушивания. Когда я путешествую на машине и даже по воздуху, PK Loop — мой долгожданный спутник.

Прежде чем говорить об инвестициях в лучшую комнатную антенну, давайте сначала рассмотрим более доступный вариант…

Внешние проволочные антенны

Если у вас есть работающие окна в вашей квартире, даже если вытащите тонкую проволоку из окна, позволяя ей просто свисать с внешней стороны здания, вы можете значительно улучшить прием. . Конечно, если за пределами вашей квартиры есть источник шума, это может только усугубить ситуацию, но это, по крайней мере, недорогой эксперимент, и результаты могут вас впечатлить.

Я действительно однажды проверил эту теорию и опубликовал следующие результаты в предыдущем посте о PK Loop:

У меня была фантастическая возможность оценить, насколько хорошо PK Loop будет работать в типичном гостиничном номере. Мои приятели Эрик (WD8RIF), Майлз (KD8KNC) и я ночевали в отеле на базе ВВС Райт-Паттерсон во время нашей мини-DX-экспедиции в национальных парках.

Номер в отеле действительно был забит RFI.

Мы подключили мой Electraft KX2 как к PK Loop, так и к простой антенне с произвольными проводами.

Без сомнения, PK Loop намного лучше на подавлял радиопомехи, чем проволочная антенна, которую мы повесили на внутри окна отеля.

Однако, в отличие от большинства современных отелей, в этом действительно были работающие окна, поэтому мы выбросили случайный провод из окна и провели еще одно сравнение. В этом случае внешняя проводная антенна неизменно превосходила PK Loop , несомненно, потому, что она имела то преимущество, что находилась за пределами облака радиопомех внутри стен отеля.Это говорит о том, что наружные антенны — даже если они просто свешиваются из окна комнаты — почти всегда превосходят аналогичные комнатные антенны.

Итак, если у вас есть способ вытащить провод из окна, попробуйте.

Какой длины должен быть провод? Я полагаю, это зависит от того, сколько места по вертикали у вас под окном. Для начала я бы попробовал подвесить снаружи не менее восьми футов провода. Если бы у меня было вертикальное пространство, я бы попробовал до 31 фута.

Важно: Сначала вы должны убедиться, что ваш провод не может касаться электрических линий. Никогда не опускайте провод на открытом воздухе, если ветер может задуть его в точку входа в электрические сети, линию электропередачи или любой другой тип линии или кабеля. В первую очередь следует провести тщательный осмотр участка.

С учетом сказанного имейте в виду: Скрытность — ключ к успеху!

Вы можете заметить проволочную антенну на этой фотографии? Конечно, нет.

Используйте тонкий провод с черной или темной оболочкой / изоляцией. Опускайте его только при использовании — не оставляйте его на весь день. Убедитесь, что ваша антенна не будет мешать соседям внизу (например, приземляться в их уличный гриль или цветочные горшки!).Одна серьезная жалоба от соседей может привести к окончательному прекращению вашей деятельности.

Вернемся к петлям…

Если у вас нет работоспособных окон или способа развернуть проволочную антенну снаружи — или вы пробовали использовать проволочную антенну, и результаты были неудовлетворительными — тогда вам придется использовать комнатные антенны, которые почти всегда ведут вас по пути. больших усиленных широкополосных рамочных магнитных антенн.

Это тема, которую я подробно осветил ранее в этом году.

Прочтите сообщение: Комнатные коротковолновые антенны для сопряжения с новым SDR.

Варианты внутренней коротковолновой антенны для сопряжения с новым SDR

Имейте в виду, что если вам посчастливилось иметь балкон, вам следует установить рамочную антенну именно здесь. Прочтите эту публикацию, автор сообщения SWLing Post , Клаус Беккер.

Самодельная рамочная магнитная антенна Клауса Беккера.

Обратите внимание, что на рынке есть несколько комнатных усилительных антенн стоимостью менее 100 долларов, но я бы не стал их использовать — щелкните здесь, чтобы прочитать мои мысли об этом.

Кроме того, прочтите , этот пост , который включает практические советы по недорогим и недорогим методам прослушивания на коротких волнах дома и в дороге.

Экономный SWLing: мало инвестирую, но много получаю от радио

Я собираюсь написать более подробную статью об антеннах в ближайшие месяцы, но она будет сосредоточена на внешних антеннах и способах их установки. Когда у вас нет возможности установить антенну на открытом воздухе, на мой взгляд, лучше всего подходят те, которые упомянуты выше.

Читатели почты: Я пропустил вариант внутренней антенны? Прокомментируйте, пожалуйста, если у вас есть опыт работы с комнатными антеннами!

Вам нравится SWLing Post?

Пожалуйста, поддержите нас через Patreon или наш Coffee Fund!

Ваша поддержка делает возможными статьи, подобные этой. Спасибо!

Связанные

Интернет-провайдер в Нью-Йорке | Найдите планы в вашем районе

Центр ресурсов по специальным возможностям Перейти к основному содержанию Личное Бизнес Магазин Магазин Магазин Магазин
  • Обзор магазина Обзор магазина
  • Устройства Устройства Устройства
    • Смартфоны Смартфоны
    • Телефоны 5G Телефоны 5G
    • Телефоны с предоплатой Телефоны с предоплатой
    • Другие телефоны Другие телефоны Другие телефоны
      • Обзор других телефонов Обзор других телефонов
      • Базовые телефоны Базовые телефоны
      • Сертифицированный б / у Сертифицированный б / у
      • Разблокированные телефоны Разблокированные телефоны
    • Аксессуары Аксессуары Аксессуары
      • Обзор принадлежностей Обзор принадлежностей
      • Чехлы и защита Чехлы и защита
      • Мощность Мощность
      • Наушники и колонки Наушники и колонки
      • Носимая техника Носимая техника
      • Умный дом Умный дом
      • Работа на дому Работа на дому
      • Просмотреть все Просмотреть все
      • Сделки Сделки
    • Торгуйте в своем телефоне Торгуйте в своем телефоне
    • Принеси свое устройство Принеси свое устройство
    • Планшеты / Ноутбуки Планшеты / Ноутбуки
    • Часы Часы
    • Ракеты и точки доступа Ракеты и точки доступа
    • Рекомендуемые Рекомендуемые Рекомендуемые
      • Apple iPhone 12 Pro Max Apple iPhone 12 Pro Max
      • Samsung Galaxy Note20 5G Samsung Galaxy Note20 5G

Превратите любой выключатель света в умный выключатель за 30 долларов, не касаясь ни единого провода — BGR

Если вы покупаете продукт или услугу, прошедшие независимую оценку, по ссылке на наш веб-сайт, мы можем получать партнерскую комиссию.

* Идея * умного выключателя света просто фантастическая — вместо того, чтобы тратить до 50 долларов на лампочку для подключения к Wi-Fi, вы можете получить один выключатель, который добавит интеллектуальности каждому свету, которым он управляет. Проблема, конечно же, возникает тогда, когда пришло время установить новый интеллектуальный коммутатор. Большинство людей не хотят возиться с электрическими проводами сами, и электрики заряжают руки и ноги только для того, чтобы появиться у вас дома. Вот еще один вариант: приобретите интеллектуальный выключатель света Switchmate, который устанавливается прямо над существующим выключателем света, чтобы добавить интеллектуальное управление за считанные секунды!

Switchmate для тумблерных выключателей света от SimplySmart Home Цена по прейскуранту: 34 доллара США.99 Цена: 23,99 доллара США (23,99 доллара США / счетчик) Вы экономите: 11,00 долларов США (31%) Доступно на Amazon, BGR может получить комиссию. Купить
Switchmate для переключателей освещения Rocker Style от SimplySmartHome. SnapOn Smart Light Switch That L… Цена: 17,99 долларов США (17,99 долларов США / шт.) Доступно на Amazon, BGR может получить комиссию. Купить сейчас

Дополнительная информация со страницы продукта:

  • 1 ВТОРАЯ НАСТРОЙКА не требует инструментов, проводки и профессиональной помощи, все батареи включены в комплект! Магнитно крепится к винтам в имеющихся настенных панелях — просто вставьте на место и вперед!
  • ОТКРЫВАЕТСЯ НА ВЫКЛЮЧАТЕЛЯХ В СТИЛЕ ROCKER и идеально подходит для домовладельцев, жителей квартир, съемщиков квартир и студентов.Элегантный дизайн покрывает существующие настенные панели, обеспечивая чистый вид
  • ДОБАВЛЯЕТ УПРАВЛЯЕМЫЙ ПРИЛОЖЕНИЕМ ТАЙМЕР и дистанционное включение / выключение к существующим выключателям света и включает встроенный ручной выключатель для легкого управления освещением на настенной панели.
  • СОВМЕСТИМ С GOOGLE ASSISTANT для голосового управления — также может быть сопряжен с Power by SimplySmart Home для совместимости с Amazon Alexa и Google Home
  • БЕСПЛАТНОЕ ПРИЛОЖЕНИЕ SWITCHMATE доступно для бесплатной загрузки для мобильных устройств Android и iOS

Switchmate для переключателей света Toggle Style от SimplySmart Home Цена по прейскуранту: 34 доллара США.

Добавить комментарий

Ваш адрес email не будет опубликован.
