Как рассчитать количество кабеля для электропроводки
- Статья
- Видео
Существует два основных метода расчета длины кабеля на проектирование проводки в помещении. Первый и в том же время правильный – опираясь на готовую схему электропроводки, второй – подсчет по суммарной площади комнат. Далее мы рассмотрим оба способа, чтобы Вы знали, как рассчитать количество кабеля для электропроводки в частном доме либо квартире.
- Схема в помощь!
- Вариант для ленивых
Схема в помощь!

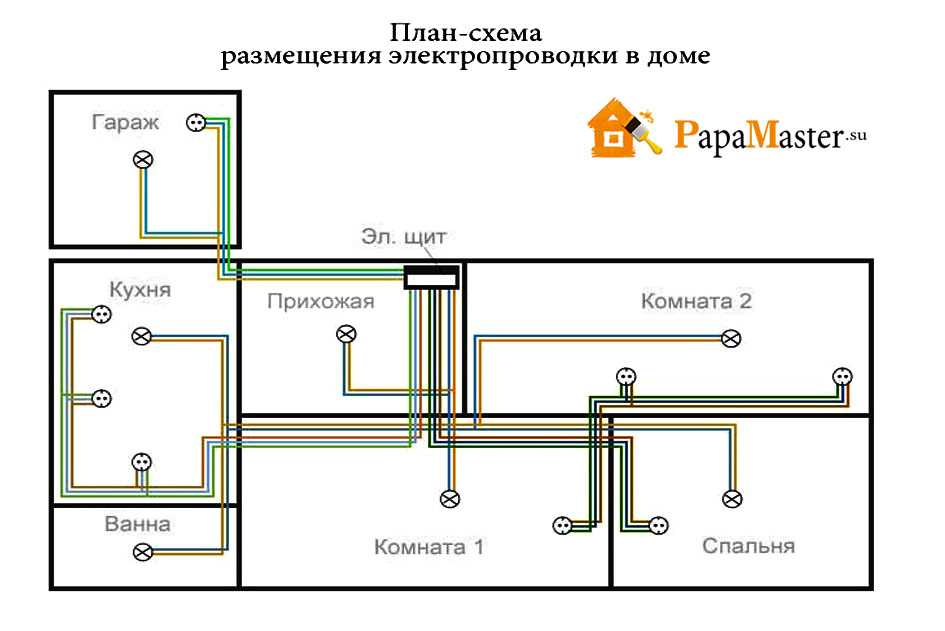

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.
На подготовленном проекте должны быть указаны следующие моменты:
- Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.
- Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
- Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.
Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!
Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.
Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:
- Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
- На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
- Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
- Для сборки распределительного щитка запас должен быть около 50 см.
Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.
Вариант для ленивых
Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.
Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой).
А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.
В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.
Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.
Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:
youtube.com/embed/K4EI0yKForo» allowfullscreen=»allowfullscreen»> Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.
Также читают:
- Типовая схема электропроводки в 3-х комнатной квартире
- Калькулятор для расчета сечения кабеля
- Как рассчитать количество точечных светильников
Расчёт электропроводки в доме или квартире
Многие не знают, как правильно совершать расчёт сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители.
Но при возведении частного дома вам придётся заняться этим самостоятельно.
С чего начать?
Вряд ли сегодня можно представить себе современную жизнь без электричества. Даже самый ярый любитель природы не сможет долго обходиться без света, электрочайника, компьютера и так далее. Чего уж говорить о тех людях, которые привыкли жить в абсолютно комфортных условиях? Без электричества на сегодняшний день не может обходиться практически ни одна бытовая техника. Нельзя наобум выбирать провода, чтобы растянуть их по всему дому для подключения электричества. Нужно знать, как рассчитать сечение провода, какие вообще бывают провода и так далее. Именно об этом мы поговорим в этой статье.
По мощности и по току можно определить то, какие провода вам понадобятся для подведения электричества к дому. Ещё из школьного курса физики вспоминается формула мощности (P), которую можно установить, перемножив между собой напряжение (U) и силу тока (I):
P = I×U
Если у вас имеются две величины, легко можно установить третью.
Следует также ориентироваться по нагрузке электричества (силе тока) на провод. Такой параметр должен быть учтён в любом случае, ведь провод с чересчур маленькой толщиной при повышенной нагрузке может просто-напросто сгореть. При этом напряжении разные виды проводов способны поддерживать разную мощность.
Расчёт проводки вне дома
Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.
Выделяют несколько видов подключения:
- однофазное;
- двухфазное;
- трёхфазное.
Электропроводка на участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов.
Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.
Рассмотрим однофазное двухжильное соединение на участке дома. Для начала дадим несколько рекомендаций:
- перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
- если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
- подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.
Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. Они монтируются на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.
Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.
Чтобы выполнить расчёт провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.
Расчёт электропроводки в квартире

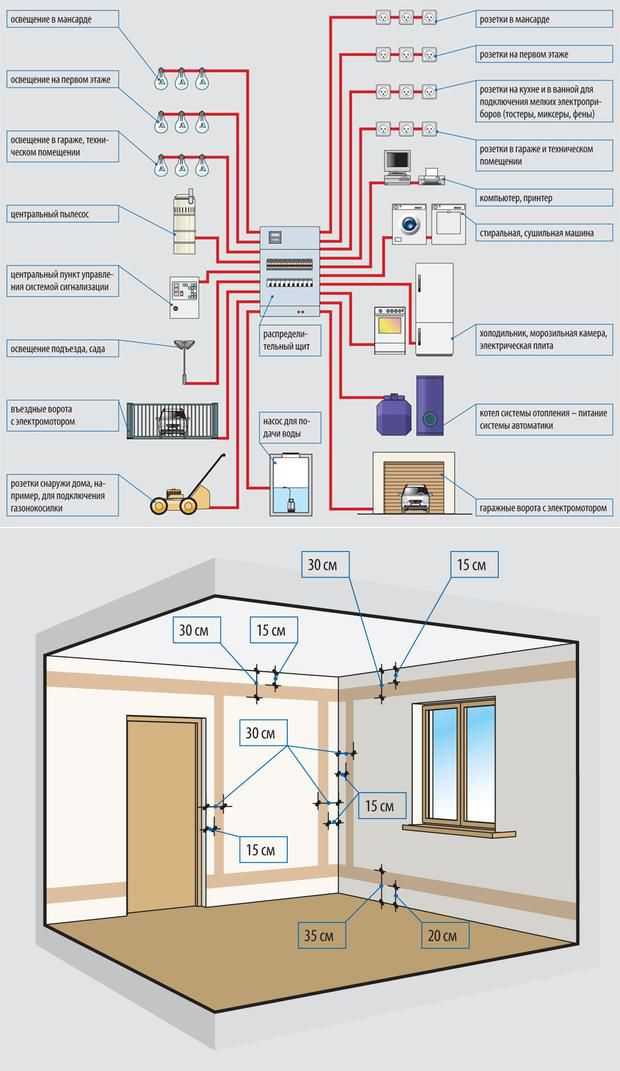

В первую очередь необходимо помнить о том, что расчёт электропроводки в квартире начинается с составления схемы разводки.
Если вы решили заняться проведением проводки самостоятельно, вам необходимо особое внимание уделять таким вопросам:
- определение сечения жил проводов;
- при каких условиях будет прокладываться провод;
- как подключить счётчик;
- заземление;
- суммарная мощность приборов;
- защита электросети.
На среднюю однокомнатную квартиру полагается суммарная мощность в 15 кВт. Удобнее подсчитать потребляемую мощность, если условно разделить проводку на несколько групп. Например, розетки для:
- ванной;
- комнаты;
- кухни;
- коридора.
И отдельно учтите освещение квартиры. Так вам легче будет подсчитать максимальную нагрузку электроприборов вашего дома. Если вы сомневаетесь, используйте специальный калькулятор, который сможете найти в интернете на строительных форумах.
| Длина линии (м) / Материал кабеля: |
МедьАлюминий |
||
| Мощность нагрузки (Вт) или ток (А): | |||
| Напряжение сети (В): |
Мощность |
1 фаза |
|
| Коэффициент мощности (cosφ): |
Ток |
3 фазы |
|
| Допустимые потери напряжения (%): | |||
| Температура кабеля (°C): | |||
| Способ прокладки кабеля: |
Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. |
||
| Сечение кабеля не менее (мм²) | |||
| Плотность тока (А/мм²) | |||
| Сопротивление провода (ом) | |||
| Напряжение на нагрузке (В) | |||
| Потери напряжения (В / %) | |||
прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелейТакже при расчёте проводки постарайтесь максимально точно определить суммарную мощность, которую потребляют все крупные электроприборы в квартире.
Для этого вам понадобится информация, которую предоставляет производитель в инструкции по эксплуатации или на коробках. Также дополнительные данные вы сможете найти в интернете.
Перед началом ремонта (не касается косметического) стоит заменить электропроводку. Если в общем она в прекрасном состоянии, то делать этого не нужно, только в случае добавления новых розеток и выключателе, стоит проложить дополнительные участки электропроводки. Для того, чтобы произвести замену проводки, необходимо купить кабельную продукцию. Далее следует учитывать правила работы с элементами проводки и подключением их к сети.
Правила установки розеток, регламентируют их размещение на уровне 50 – 80 см. от пола, т. е. на уровне выше, нежели все заземлённые устройства.
Электропроводку прокладывают тремя способами:
- Открытый. Самый простой способ, при котором проводка просто крепится с наружи стены по установленным правилам её размещения.
Такой способ не желательно использовать в жилых помещениях.
- Комбинированный способ. При таком способе проводку укладывают в специальных кабель – каналах, которые представляют собой полую трубку. В ней уже изначально уложена проводка, сюда же укладывают все другие кабельные коммуникации в доме, к примеру, телевизионный кабель.
- Полностью скрытая проводка. При таком способе монтажа, проводку располагают в штукатурке, которая является несгораемым материалом. Безусловно, она не очень удобна, так как для того, чтобы добавить участок проводки, необходимо полностью разрушать отделку стены. Но в то же время, это самый безопасный способ её монтажа.
Чаще всего прибегают всё же к скрытому способу прокладки проводки. При этом, стоит быть максимально осторожными. Нельзя допускать пересечения плоских проводов.
В случае, если это происходит, нужно усилить между ними изоляцию, нанеся 3-4 слоя изоленты. Для закрепления проводка делается специальная бороздка, в которую укладывается электропроводка, которая закрепляется здесь алебастровым раствором или специальными пластмассовыми хомутиками.
Помните, что крепить электропроводку даже самыми маленькими гвоздями категорически запрещено! Для выведения проводки на поверхность стен, используются специальные пластмассовые трубки.
Компания ООО «ТЭСК ПРО» специализируется на производстве и продаже кабельно-проводниковой продукции и предлагает к реализации поставки комплектов для замены и прокладки электросетей для различных потребителей и разных мощностей. Качество продукции соответствует мировым стандартам качества и является конкурентоспособной на рынке аналогичных товаров.
- Автор: Юлия
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Таблица размеров проводови формула
Эта таблица полезна для определения правильного размера провода для любого напряжения, длины или силы тока в любой цепи переменного или постоянного тока.
Для большинства цепей постоянного тока, особенно между фотоэлектрическими модулями и батареями, мы стараемся удерживать падение напряжения на уровне 3% или меньше. Нет смысла использовать вашу дорогую фотоэлектрическую мощность для нагрева проводов. Вы хотите, чтобы эта сила в ваших батареях!
Примечание: Эта формула дает не непосредственно размер сечения провода, а скорее число «VDI», которое затем сравнивается с ближайшим числом в столбце VDI, а затем считывается со столбца сечения провода.
1. Рассчитайте индекс падения напряжения (VDI) по следующей формуле:
VDI = AMPS x FEET ÷ (% ПЕРЕПАД НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ) расстояние между проводами 2. Определите подходящий размер провода из приведенной ниже таблицы. Пример: Ваша фотоэлектрическая батарея, состоящая из четырех модулей мощностью 75 Вт, находится в 60 футах от вашей 12-вольтовой батареи. Это фактическое расстояние проводки, монтаж на опоре, вокруг препятствий и т. д. Эти модули рассчитаны на 4,4 А x 4 модуля = максимум 17,6 А. Мы будем стрелять по 3% падению напряжения. Итак, наша формула выглядит так: Таблица разработана Джоном Дэйви и Винди Данкофф. Источник : «ФОТОЭЛЕКТРОЭНЕРГЕТИКА — Руководство по проектированию и установке» компании Solar Energy International. С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической энергии и 24 сертифицированными NABCEP установщиками солнечной фотоэлектрической энергии — больше, чем в любой другой организации по обучению солнечной энергии — опытная команда Solar Energy International находится на переднем крае образования в области возобновляемых источников энергии. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить образование у команды самых опытных специалистов по установке солнечной энергии в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих сообществах в США и в развивающихся странах. Нажмите здесь, чтобы начать обучение солнечной энергии сегодня с компанией Solar Energy International. У вас когда-нибудь ломалась электроника из-за аварии с электричеством? Если вы не сталкивались с этим на собственном опыте, вы, вероятно, слышали об электрических пожарах, о которых сообщалось в новостях. Вы можете предотвратить почти все эти несчастные случаи, установив автоматический выключатель соответствующего размера и размер провода. Так как же определить правильный выключатель и размер провода, которые вам нужны для ваших приборов? Чтобы определить необходимый выключатель и размер провода, разделите общую мощность на напряжение, чтобы найти силу тока в цепи. Вы можете использовать таблицу допустимых токов выключателя и размера провода, чтобы рассчитать нужный вам выключатель и размер провода. Для каждого размера выключателя требуется разный размер провода в зависимости от мощности выключателя. Если вы не умеете считать, не беспокойтесь. Прочтите подробную иллюстрацию определения идеального выключателя и размера провода. Наличие автоматического выключателя является основным требованием Национального электротехнического кодекса. Институт инженеров по электротехнике и радиоэлектронике (IEEE) также выступает за использование прерывателя надлежащего размера. Все коммерческие, жилые и промышленные электрические цепи должны быть оборудованы автоматическими выключателями для обеспечения безопасности. Обоснованием этого требования является предотвращение поражения электрическим током и вспышек возгорания. Тем не менее, вы не можете использовать любой автоматический выключатель в любой цепи. Для гарантированной безопасности необходимо использовать правильный размер в зависимости от технических характеристик приборов и электрических токов. Для правильного размера автоматического выключателя: Суммарная мощность в ваттах / вольтах = амперах Ампер x 1,25 Большинству электроники, используемой в бытовых сетях, требуется 20 ампер. Ваша цель должна состоять в том, чтобы эксплуатировать приборы с безопасной нагрузкой, не превышающей 80% их мощности. Следовательно, умножьте силу тока автоматического выключателя на 80%, чтобы получить этот предел. Вы все еще можете иметь схему с устройствами, заменяющими безопасную нагрузку. Тем не менее, вы должны быть заинтересованы в том, чтобы это произошло в течение короткого периода времени. В противном случае вы поставите под угрозу безопасность системы и рискуете взорвать приборы. Предположим, у вас есть 2 лампы по 60 Вт, 5 ламп по 75 Вт и 3 лампы по 100 Вт, которые вы хотите установить Сценарий: Рассмотрим схему освещения жилого дома общей мощностью 795 Вт, использующую однофазный источник питания 120 В. 795 Вт / 120 В = 6,625 А Решение: Размер автоматического выключателя должен быть как минимум на 125 % больше, чем ток в цепи. Следовательно, автоматический выключатель на 15 ампер более чем достаточен. 6,625 Ампер x 1,25 = 8,28125 Ампер Когда электричество поступает в ваш дом, оно проходит в распределительную коробку. Как правило, большинство бытовых приборов используют небольшой ток примерно 20 ампер. Такая цепь требует автоматического выключателя для управления потоком электроэнергии. Чем больше ток, потребляемый приборами, тем больше требования к выключателю и размеру провода. Автоматический выключатель и провода подачи тока составляют единое целое. Цепь сработает, если вы пропустите ток, превышающий сопротивление этих компонентов. При избыточном токе можно ожидать, что провода ослабнут и расплавятся. При их воздействии возникает риск возгорания. Вот где автоматический выключатель становится необходимым. Автоматический выключатель и провода работают в тандеме, регулируя величину тока, проходящего в цепи. Когда электрический ток ниже номинала автоматического выключателя, автоматический выключатель пропускает электричество. Однако, когда ток становится выше номинала автоматического выключателя, автоматический выключатель срабатывает, что приводит к прекращению подачи электрического тока. Таким образом, приборы в системе защищены от повреждения при перегрузке цепи. Основополагающим стандартом является выбор автоматического выключателя с номиналом тока на 25 % выше, чем ток цепи. Например, если цепь имеет ток 40 ампер, автоматический выключатель аналогичного номинала сработает при токе 40 ампер. Таким образом, если для приборов требуется 40 ампер, автоматический выключатель будет невозможен. Поэтому вам нужен выключатель с более высоким номиналом. Тем не менее, было бы лучше, если бы вы не использовали прерыватель с очень высоким номиналом, так как это поставит под угрозу работу используемых компонентов. Например, если у вас есть цепь с током 40 ампер, было бы неправильно использовать выключатель на 100 ампер. Такой автоматический выключатель не защитит цепь от перегрузки. Это может привести к пожару, так как провода расплавятся, когда ток превысит предел в 40 ампер. Кроме того, вы можете повредить бытовую технику, если автоматический выключатель имеет большие размеры. Вам также необходимо подобрать правильный размер провода независимо от размера используемого автоматического выключателя. Размер провода имеет большое значение, так как он определяет ток, проходящий через систему. Он также определяет сопротивление проводов количеству проходящего через них электричества. Чтобы рассчитать размер провода и мощность, сначала необходимо определить американский калибр проводов (AWG). Вам также необходимо знать размер провода. Например, обратите внимание, что AWG измеряет от высокого к низкому. Чем выше номер калибра, тем меньше размер провода. Более толстый провод, несомненно, выдержит большую нагрузку по сравнению с более тонким проводом. Кроме того, во время расчетов необходимо точно интерпретировать диаграмму допустимой нагрузки по размеру провода. В этой таблице приведены наилучшие значения AWG по сравнению с максимальной силой тока, которую вы можете использовать с выключателем. Вот простой диаграмма размера проводов для американского проводного датчика (AWG).
VDI = 17,6 x 60
3[%] x 12[В] = 29,3
Глядя на нашу диаграмму, VDI 29 означает, что нам лучше использовать провод №2 из меди или провод №0 из алюминия. Хм. Довольно большой провод. Что, если бы эта система была 24-вольтовой? Модули будут соединены последовательно, поэтому каждая пара модулей будет производить 4,4 ампера.
Две пары x 4,4 А = макс. 8,8 А. Размер провода Медный провод Aluminum Wire AWG VDI Ampacity VDI Ampacity 0000 99 260 62 205 000 78 225 49 175 00 62 195 39 150 0 49 0 49 0 49 .
0043 170 31 135 2 31 130 20 100 4 20 95 12 75 6 12 75 • • .0043 • • 12 3 20 • • 14 2 15 • • 16 1 • • •
Используется с разрешения. Сертификационное обучение солнечной энергии от профессиональных специалистов по установке солнечной энергии
Как рассчитать, какой прерыватель и размер провода вам нужен (объяснение)
Следовательно, вы можете выбрать правильный выключатель и размер провода, которые вам нужны, в зависимости от требований к усилителю.
Таким образом, автоматический выключатель такой мощности идеально подходит для жилых цепей. Тем не менее, вы также можете использовать более крупные в зависимости от приборов. Также обратите внимание, что сила тока автоматического выключателя указана на ручке. Расчет идеального размера автоматического выключателя
Каков идеальный автоматический выключатель такой цепи? Как работает система автоматического выключателя?
Как рассчитать размер и мощность провода прерывателя?
AWG — это стандартное измерение размера провода, предоставленное глобальным органом по стандартизации 9.0006 ASTM International . Также называется калибром, как правило, измерение диаметра провода, стандартная мера правильного размера провода для автоматического выключателя. Диаграмма размеров проводов
#14 AWG – 15 Amp #12 AWG – 20 Amp #10 AWG #8 AWG 30 Amp #8 AWG #6 AWG 40 Amp #8 AWG #6 AWG 50 Amp #6 AWG #4 AWG 60 Amp #4 AWG #2 AWG 100 Amp #2 AWG #1/0 AWG 125 Amp #1 AWG #2/0 AWG 150 Amp #2/ 0 AWG #4/0 AWG 200 А
Интерпретация приведенной выше таблицы проста, и поэтому вы можете быстро определить нужный размер провода.
Обратите внимание, что вы должны выбрать правильный калибр проволоки; в противном случае это повлияет на работу выключателя. Кроме того, выбор неправильного размера провода может привести к плавлению при скачке тока, что приведет к возгоранию.
Поэтому найдите время, чтобы выбрать надлежащее сечение провода, руководствуясь величиной электрического тока, который вы собираетесь использовать.
Как определить размер провода и прерывателя?
Крайне важно выбрать соответствующий размер провода и прерывателя, чтобы избежать обычных несчастных случаев. Кроме того, не забудьте сначала проверить требования к усилителю прибора. Как упоминалось ранее, вы можете легко получить доступ к этой информации на этикетке с номинальной мощностью прибора. В первую очередь вы предоставите его в ваттах, поэтому вам необходимо преобразовать его в ампер. Разделите мощность (Вт) на требования к напряжению, чтобы получить мощность.
Получив общую мощность электроприборов, рассчитайте безопасную нагрузку, чтобы определить размер выключателя.
Во-вторых, вам нужно выбрать размер провода по номинальному току автоматического выключателя, который вы предпочитаете. Вы можете легко выбрать подходящий AWG из таблицы выше.
Для каждого комплекта приборов потребуется отдельный AWG и автоматический выключатель. Например, рассмотрим мощность 10 ампер. Этого достаточно для работы обычных бытовых приборов, таких как холодильник, посудомоечная и стиральная машины. Вы можете определить размер провода и выключателя, выполнив два простых шага.
- Сначала необходимо рассчитать безопасную нагрузку. Помните, что автоматический выключатель усилителя должен быть не менее 125% нагрузки. Таким образом, в этом случае наилучший размер выключателя = 10 А X 125% = 12,5 А.
Примечание: доступные диапазоны размеров выключателя включают 15A, 20A, 30A, 40A, 50A и т. д. Таким образом, в нашем случае идеально подходит размер выключателя 15A.
- Далее вам необходимо определить правильный размер провода, чтобы он соответствовал выбранному вами выключателю. Эти данные доступны из приведенной выше диаграммы допустимой нагрузки по размерам проводов. Для максимальной силы тока 15 А требуется провод калибра №14.
Эти данные доступны из приведенной выше диаграммы допустимой нагрузки по размерам проводов. Для максимальной силы тока 15 А требуется провод калибра №14.Следовательно, для системы с током 10 А вам потребуется автоматический выключатель на 15 А и провод №14. Точно так же вы можете определить прерыватель и размер провода для других систем тока, используя два вышеуказанных шага.
Как интерпретировать маркировку проводов?
Покупая проволоку, вы должны выбрать правильный калибр. Это требует эффективной интерпретации меток проводов. Вы можете найти всю информацию на поверхности провода. Однако это не относится к некоторым кабелям, и поэтому вам нужно внимательно искать в другом месте. Так как же читать этикетки проводов, чтобы убедиться, что вы используете правильный размер?
В большинстве проводов номер AWG указан на поверхности кабеля. Например, для провода AWG №12 надпись будет «12». Вы также увидите другой номер рядом с тегом AWG. Например, вы можете найти такое число, как «12/4».
Второе число представляет количество проводов , которые вы найдете в кабеле. Также на некоторых кабелях указано наличие провода заземления. Вы найдете это с надписью «G». Обратите внимание, что наличие заземляющего провода не влияет на общее количество служебных проводов.
Обратите внимание, что не на всех проводах написан текст AWG. Вы все еще можете интерпретировать их датчик, но вам нужно будет использовать альтернативный процесс. Во-первых, вам потребуются кусачки, чтобы перерезать провод. Было бы лучше, если бы вы сделали разрез перпендикулярно трассе кабеля. Как только вы получите доступ к внутренней части кабеля, измерьте диаметр. AWG обычно указывается в дюймах, поэтому вы должны рассчитывать в дюймах.
При измерении диаметра убедитесь, что вы используете расстояние от одного конца поперечного сечения до другого. Кроме того, убедитесь, что вы сохраняете прямую линию при измерении для точного чтения. Наконец, убедитесь, что вы не включаете толщину кабеля в измерения.
Он не является частью размеров манометра.
Несмотря на то, что этот процесс даст вам оценку диаметра проволоки, он утомителен. Кроме того, он подвержен ошибкам, особенно во время измерения. Поэтому желательно избежать хлопот, купив провод с указанием AWG.
На что следует обратить внимание при выборе размера провода?
Вам необходимо принять во внимание несколько важных соображений относительно размера проводов.
Во-первых, вам нужно выбрать больший размер провода, чем ваши требования по току. Обоснование заключается в том, что чем больше размер провода, тем безопаснее будут ваши приборы.
Кроме того, если вы собираетесь передавать ток на расстояние более 100 футов, используйте провод максимально возможного размера, особенно если провод находится в корпусе, например в кабелепроводе, где рассеивание тепла является несовершенным.
Кроме того, было бы лучше, если бы вы интересовались используемым материалом проволоки.
Большинство проводов медные. Однако вы также найдете многожильные алюминиевые и медные провода в фидерных проводах большего сечения.
Однако при использовании алюминиевых проводов следует соблюдать осторожность, так как они сильно отличаются от медных. С точки зрения проводимости алюминий обеспечивает 61% проводимости меди. Тем не менее, алюминий на 30% легче. Поэтому будьте осторожны при выборе калибра из алюминия. Он может не гарантировать такую же эффективность, как медь.
Итак, учитывая размер провода, что лучше: меньший или больший размер?
Вы должны быть очень осторожны с размером провода. Если вы используете меньший калибр, чем требуется, последствия могут быть фатальными. Провод, вероятно, перегреется и впоследствии расплавится, что повлияет на состояние выключателя или даже на приборы в соединении. Вы также можете стать жертвой электрического пожара.
Если вы планируете использовать провод большего размера, вы играете безопаснее, чем используя провод меньшего сечения.
Вы не рискуете столкнуться с проблемами меньшего провода. Тем не менее, он будет доставлять вам неудобства, так как он толще и жестче. Поэтому очень важно использовать правильный размер провода. В общем, чем больше калибр, тем лучше, особенно с точки зрения безопасности.
Каковы основные факторы, влияющие на размер выключателя?
При выборе размера гидромолота следует помнить о семи важных мерах предосторожности. К ним относятся:
- Не используйте гидромолот слишком большого размера. Это будет опасно, так как не защитит приборы. Например, при использовании водонагревателя его змеевик будет перегреваться, если его защищает автоматический выключатель увеличенного размера. То же самое произойдет и с другими устройствами в цепи. Это особенно вероятно, если разница между током автоматического выключателя и номинальным током приборов значительно велика.
- Не используйте гидромолот меньшего размера. Это будет продолжать разрывать цепь, даже если в этом нет необходимости. Всегда используйте правильный размер выключателя для эффективной работы цепи.
Всегда используйте правильный размер выключателя для эффективной работы цепи.- Вы также не должны использовать однофазный автоматический выключатель для трехфазной сети. Такого прерывателя недостаточно для защиты цепи, и он приведет к электрическим неисправностям.
- Сила тока вашего прерывателя не должна быть больше, чем сила тока провода, чтобы защитить провод от плавления. Провод меньшего тока расплавится до того, как ток достигнет провода. Это может привести к пожару или неисправности выключателя.
- Если автоматический выключатель рассчитан на использование в сети 120 В, вы не можете использовать его в сети 240 В. Однако вы можете использовать прерыватель на 240 В в источнике питания 120 В. Эмпирическое правило заключается в том, что прерыватель нельзя использовать в источнике питания с более высоким напряжением, чем его номинал.
- Трехполюсный автоматический выключатель можно использовать только в трехфазной системе.
