Рассчитать сечение кабеля по мощности и длине: Калькулятор расчета сечения кабеля по мощности и длине, узнать необходимую толщину провода

Содержание

Онлайн расчет сечения кабеля по мощности, току и длине провода

Правильный подбор электрического кабеля важен для того чтобы обеспечить достаточный уровень безопасности, экономически эффективно использовать кабель и полноценно применить все возможности кабеля. Грамотно рассчитанное сечение должно быть способно постоянно работать под полной нагрузкой, без повреждений, выдерживать короткие замыкания в сети, обеспечивать нагрузку с соответствующим напряжением тока (без чрезмерного падения напряжения тока) и обеспечивать работоспособность защитных приспособлений во время недостатка заземления. Именно поэтому производится скрупулёзный и точный расчёт сечения кабеля по мощности, что сегодня можно сделать при помощи нашего онлайн-калькулятора достаточно быстро.

Вычисления делаются индивидуально по формуле расчёта сечения кабеля отдельно для каждого силового кабеля, для которого нужно подобрать определённое сечение, или для группы кабелей со схожими характеристиками. Все методы определения размеров кабеля в той или иной степени следуют основным 6 пунктам:

  • Сбор данных о кабеле, условиях его установки, нагрузки, которую он будет нести, и т. д
  • Определение минимального размера кабеля на основе расчёта силы тока
  • Определение минимального размера кабеля основанные на рассмотрении падения напряжения тока
  • Определение минимального размера кабеля на основе повышении температуры короткого замыкания
  • Определение минимального размера кабеля на основе импеданса петли при недостатке заземления
  • Выбор кабеля самых больших размеров на основе расчётов пунктов 2, 3, 4 и 5

Онлайн калькулятор расчета сечения кабеля по мощности

Чтобы применить онлайн калькулятор расчёта сечения кабеля необходимо произвести сбор информации, необходимой для выполнения расчёта размеров. Как правило, необходимо получить следующие данные:

  • Детальную характеристику нагрузки, которую будет поставлять кабель
  • Назначение кабеля: для трёхфазного, однофазного или постоянного тока
  • Напряжение тока системы и (или) источника
  • Полный ток нагрузки в кВт
  • Полный коэффициент мощности нагрузки
  • Пусковой коэффициент мощности
  • Длина кабеля от источника к нагрузке
  • Конструкция кабеля
  • Метод прокладки кабеля

Длина линии (м) / Материал кабеля:

МедьАлюминий

Мощность нагрузки (Вт) или ток (А):

Напряжение сети (В):

Мощность 1 фаза

Коэффициент мощности (cosφ):

Ток 3 фазы

Допустимые потери напряжения (%):

Температура кабеля (°C):

Способ прокладки кабеля:

Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр.
прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей

Сечение кабеля не менее (мм²):

Плотность тока (А/мм²):

Сопротивление провода (ом):

Напряжение на нагрузке (В):

Потери напряжения (В / %):

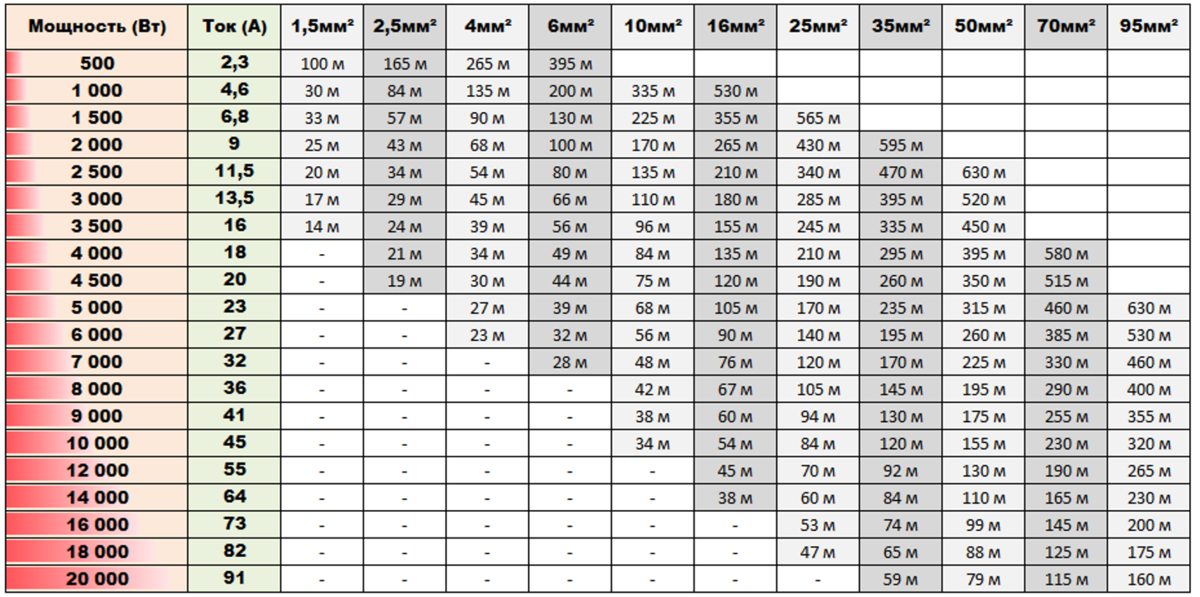

Таблицы сечения медного и алюминиевого кабеля

При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.

Основными характеристиками конструкции кабеля являются:

  • Материал-проводника
  • Форма проводника
  • Тип проводника
  • Покрытие поверхности проводника
  • Тип изоляции
  • Количество жил

Ток, протекающий через кабель создаёт тепло за счёт потерь в проводниках, потерь в диэлектрике за счёт теплоизоляции и резистивных потерь от тока. Именно поэтому самым основным является расчёт нагрузки, который учитывает все особенности подвода силового кабеля, в том числе и тепловые. Части, которые составляют кабель (например, проводники, изоляция, оболочка, броня и т. д.), должны быть способны выдержать повышение температуры и тепло, исходящее от кабеля.

Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.

Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.

Однако такая разница в сечении — это огромная разница в стоимости, особенно когда дело касается медной проводки. Именно поэтому следует произвести очень точный расчёт сечения провода по мощности, чтобы его подвод был экономически целесообразным.

Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.

Видео-обзоры по выбору сечения кабеля



Воспользуйтесь другими онлайн калькуляторами:

  • Расчет веса электрического кабеля
  • Онлайн расчет силы тока в цепи
  • Перевод Ватт в Амперы
  • Расчет катушки индуктивности
  • Расчет потерь напряжения

3+

Adblock
detector

Как рассчитать длину кабеля. Калькуляторы — статьи от «Pro100kabel».

Без электрического кабеля невозможно создать энергопитающую структуру. Если есть необходимость в проведении новой проводки или замене старой, нужно предварительно провести требуемые расчеты. Это выступает залогом безопасности.

Печальные последствия могут возникнуть из-за слишком высокой нагрузки на кабель при недостаточной мощности. В таком случае происходит нагрев металлической части кабеля, из-за чего изоляция начинает плавиться и возникает риск короткого замыкания и возгорания. Для того, чтобы предотвратить такие ситуации, необходимо правильно рассчитать мощность сечения кабеля.

Правильный расчет нагрузки по формуле

Каждое сечение проводов имеет свою допустимую токовую нагрузку. К примеру, если нужен кабель для подключения лампочки, нагрузка на провод будет сопоставима с её мощностью потребления. Этот показатель уже зависит от разновидности прибора — 100 Вт, 20 Вт, 6 Вт и т.д.

Как показывает практика, от домашней сети питается не только лампочка, но и целая сеть бытовых приборов. Для того, чтобы определить нагрузку на провод и правильно подобрать сечение кабеля, нужно знать количество потребляемой электроэнергии при их подключении. С этой целью следует изучить данные из таблицы, представленной ниже.

Нужно помнить, что цифры, указанные в таблице, усредненные. В зависимости от модели, цифры и показатели варьируются. С помощью таблицы можно узнать представление о нагрузке кабеля при подключении приборов к сети. Рассчитывая сечение проводов по мощности, обязательно нужно ориентироваться на эти данные. Это позволит избежать неприятных последствий в дальнейшем.

Приблизительный расход электроэнергии в час составляет от 10900 до 11350 Вт. Ориентироваться следует на большее значение. Например, как базовую цифру возьмем 12 000 Вт. Для того, чтобы рассчитать силу тока, используем специальную формулу:

Ранее расчет сечения кабеля по мощности и длине выполняли с помощью специальных таблиц. Они актуальны и на сегодняшний день из-за точности данных и соответствия стандартам ГОСТ. Но, использовать её сегодня вовсе необязательно. Существуют и другие, более современные способы выполнения расчетов.

Современные методы расчета сечения провода

Чтобы быстро и легко выполнить все расчеты, предусмотрен специальный калькулятор сечения кабеля.

Достаточно только знать вводные данные. Ориентируясь на них можно подобрать оптимальное сечение кабелей для однофазной или трехфазной сети.

Кабельный калькулятор использует специальные алгоритмы и формулы, основывается на конкретных математических значениях. Как только будут введены точные данные, в окошке будет указан готовый результат, понятный для обычных пользователей. При расчете учитывается сразу несколько параметров:

  • из какого материала выполнен проводник;
  • его максимальная мощность;
  • допустимое и текущее напряжение;
  • способ прокладки;
  • длина кабеля.

Таким образом, можно получить максимально достоверные данные.

Онлайн расчеты сечения кабеля

Используя калькулятор кабеля онлайн, можно быть подобрать проводник. Больше не требуется никаких таблиц и формул — программа на основе указанных вводных данных выполняет все требуемые расчеты самостоятельно. В калькуляторе есть возможность выбрать необходимые параметры.

Это может быть ток, длина, диаметр, напряжение и тд.

Калькулятор электроэнергии также представлен в свободном доступе — чтобы их найти необходимо только воспользоваться интернет-поиском. Используя калькулятор, можно правильно рассчитать потребляемую мощность. В том числе, удастся правильно подобрать ряд важных параметров.

Сечение провода

Обратить внимание следует на его нагрев и потери напряжения. Нужно учитывать нормальное и экстренное состояние провода. Всегда есть риск неравномерного распределения нагрузки, что приводит к повышенному сопротивлению и нагрузке. Из-за этого есть риск повреждения как изоляции, так и соединения.

В этом аспекте будет полезно использовать таблицу сечения проводов. При правильном подборе кабеля, можно быть уверенным в надежной изоляции и плотном контакте. Более того, риск возникновения аварийной ситуации полностью исключен.

Нагрузочная способность провода

Сечение провода и нагрузка — это два параметра, которые тесно между собой связаны. У каждого провода в зависимости от его сечения максимально допустимая нагрузка варьируется. Поэтому, выбирая и рассчитывая сечения кабеля, в первую очередь, следует обратить внимание на его диаметр.

Полученная в результатах расчетов сечения по диаметру величина округляется до целого числа. Если используется многожильный провод, то сначала выполняются все требуемые расчеты одной проволочки, а далее полученное значение умножается на их общее количество.

Возможные потери

Выполняя расчет сечения кабеля, нужно обратить запас сечения и длину проводника. Если выполнять расчеты с помощью калькулятора, то процент возможных потерь устанавливается самостоятельно. Если расчеты выполняются с помощью таблицы, то это значение нужно указывать самому.

Не играет роль выбранный способ проведения расчетов: будет это традиционно по таблицам или с помощью специальных калькуляторов онлайн, этот момент нельзя обойти стороной. Правильно подобранное сечение, мощность, диаметр, длина и другие важные параметры кабеля напрямую влияют на полноценную эксплуатацию.

Проведя требуемые расчеты, каждый сможет профессионально проложить проводку в домашних условиях. С помощью онлайн калькулятора дополнительно можно подобрать требуемые электроматериалы.

Если все расчеты будут выполнены правильно, можно быть уверенным в том, что никаких аварийных ситуаций и печальных последствий не возникнет. Поэтому перед тем, как покупать кабель от завода Одескабель, проведите все требуемые расчеты. С этим вопросом при необходимости также можно обратиться к менеджеру-консультанту.

Калькулятор расчёта сечения кабеля

Мощность нагрузки или ток:

Мощность (Вт)Ток (А)

Напряжение сети (В):

1 фаза3 фазы

Длина (м) / Проводник:

МедьАлюминий

Способ прокладки кабеля:

Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей

Показать дополнительные параметры



Результат

Tок (A):

Рекомендуемое сечение кабеля > (мм2):

Сопротивление провода (Oм):

Итоговое напряжение (В):

Потери напряжения (В / %):

Расчет сечения кабеля по мощности и току: формулы и примеры

Планируете делать или дополнительно протянуть ЛЭП на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, неправильный расчет сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным затратам.

Очень важно провести расчеты еще на этапе проектирования, так как выход из строя скрытой проводки и последующая замена сопряжены со значительными затратами. Мы поможем вам разобраться с тонкостями расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросети.

Чтобы не обременять Вас сложными расчетами, мы подобрали понятные формулы и варианты расчетов, предоставили информацию в доступной форме, снабдив формулы пояснениями. Также в статью добавлены тематические фото и видео материалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Содержание статьи:

  • Расчет сечения по мощности потребителей
    • Этап №1 — расчет реактивной и активной мощности
    • Этап №2 – поиск коэффициентов одновременности и запаса
    • Этап №3 – выполнение геометрического расчета
    • Этап №4 – расчет силовой части на практике
  • Расчет сечения тока
    • Этап №1 – расчет силы тока по формулам
    • Этап №2 — выбор подходящего сечения по таблицам
    • Этап №3 — расчет сечения токопровода на примере
  • Расчет падения напряжения
  • Нести пример расчета
  • Выводы и полезное видео по теме

Расчет сечения по мощности потребителей

Основное назначение проводников — доставка электрической энергии потребителям в необходимом количестве. Поскольку сверхпроводники недоступны при нормальных условиях эксплуатации, необходимо учитывать сопротивление материала проводника.

Расчет потребного сечения в зависимости от суммарной мощности потребителей на основании многолетнего опыта эксплуатации.

Галерея изображений

Фото

Различные типы кабеля для электромонтажных устройств

Различная толщина проводников для бытового использования

Количество жил в кабелях различных марок выполнение расчетов по формуле:

P = (P1 + P2 +..PN) * K * J ,

Где:

  • P — мощность всех подключенных к расчетной ветке потребителей в Ваттах.
  • P1, P2, PN — мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат в конце расчетов по вышеприведенной формуле, пора было обратиться к табличным данным.

Теперь необходимо выбрать нужный раздел по таблице 1.

Таблица 1. Сечение проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап №1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Как правило, номиналы оборудования указывают активную мощность наряду с реактивной мощностью.

Устройства с активным видом нагрузки всю полученную электрическую энергию с учетом КПД превращают в полезную работу: механическую, тепловую или другую ее форму.

Устройства с активной нагрузкой включают лампы накаливания, обогреватели и электрические плиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I ,

Где:

  • P — мощность в ваттах;
  • U — напряжение в В;
  • I — сила тока в А.

Устройства с реактивным типом нагрузки могут накапливать энергию от источника, а затем возвращать ее. Такой обмен происходит за счет смещения синусоидального тока и синусоидального напряжения.

При нулевом смещении фаз мощность P = U * I всегда имеет положительное значение. Такой график фаз тока и напряжения имеют устройства с активным видом нагрузки (I, i — ток, U, u — напряжение, π — число пи, равное 3,14)

К устройствам реактивной мощности относятся электродвигатели, электронные устройства всех размеров и назначений, а также трансформаторы.

При сдвиге фаз между синусоидальным током и синусоидальным напряжением мощность P = U * I может быть отрицательной (I, i — ток, U, u — напряжение, π — число пи, равное 3,14 ). Устройство реактивной мощности возвращает накопленную энергию обратно в источник

Электрические сети строятся таким образом, чтобы по ним можно было передавать электрическую энергию в одном направлении от источника к потребителю.

Следовательно, возвращаемая энергия потребителя с реактивной нагрузкой является паразитной и расходуется на нагревание проводников и других компонентов.

Реактивная мощность зависит от фазового угла между синусоидами напряжения и тока. Фазовый угол выражается через cosφ.

Чтобы найти полную мощность, используйте формулу:

P = Q/cosφ ,

Где Q — реактивная мощность в ВА.

Обычно в паспортных данных на прибор указывают реактивную мощность и cosφ.

Пример : в паспорте на перфоратор указана реактивная мощность 1200 ВАР и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, то для подавляющего большинства бытовых электроприборов cosφ можно принять равным 0,7.

Этап №2 — поиск коэффициентов одновременности и наценки

K — безразмерный коэффициент одновременности, показывает, сколько потребителей одновременно может быть включено в сеть. Редко бывает так, что все устройства одновременно потребляют электроэнергию.

Одновременная работа телевизора и музыкального центра маловероятна. Из установившейся практики К можно принять равным 0,8. Если вы планируете использовать все потребители одновременно, K следует принять равным 1.

J — безразмерный запас прочности. Он характеризует создание запаса мощности для будущих потребителей.

Прогресс не стоит на месте, каждый год изобретаются новые и удивительные новые и полезные электроприборы. Ожидается, что к 2050 году потребление электроэнергии достигнет 84%. Обычно предполагается, что J составляет от 1,5 до 2,0.

Этап №3 — выполнение геометрического расчета

Во всех электрических расчетах принимается площадь поперечного сечения проводника — сечение жилы. Измеряется в мм 2 .

Часто необходимо научиться правильно рассчитывать жилу провода.

В этом случае существует простая геометрическая формула для монолитного круглого провода:

S = π * R 2 = π * D 2 /4 , или наоборот

D = √ 4*S/π)

Для проводников прямоугольного сечения:

S = h*m ​​ ,

Где:

  • — 900 мм площадь жилы0165 2 ;
  • R — радиус сердцевины в мм;
  • D — диаметр жилы в мм;
  • h, м — ширина и высота соответственно в мм;
  • π Является ли число пи равным 3,14.

Если вы приобретаете многожильный провод, у которого одна жила состоит из множества скрученных жил круглого сечения, то расчет ведется по формуле:

S = N * D 2 /1,27 ,

Где N — количество проводов в жиле.

Провода со скрученными жилами из нескольких проволок, как правило, имеют лучшую проводимость, чем монолитные провода. Это связано с особенностями протекания тока по круглому проводнику.

Электрический ток – это движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения заряда смещается к поверхности проводника.

Еще одним преимуществом многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и используются в основном для стационарной прокладки.

Этап №4 — расчет силовой части на практике

Задача : Суммарная мощность потребителей на кухне 5000 Вт (имеется в виду пересчет мощности всех реактивных потребителей). Все потребители подключены к однофазной сети 220 В и питаются от одной ветки.

Таблица 2. Если в дальнейшем планируется подключение дополнительных потребителей, в таблице указаны требуемые мощности обычных бытовых приборов (+)

Решение :

Коэффициент одновременности K принимается равным 0,8. Кухня — это место постоянных инноваций, неважно, коэффициент безопасности J = 2,0. Общая расчетная мощность составит:

P = 5000 * 0,8 * 2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшее подходящее сечение проводника для однофазная сеть — медная жила сечением 4 мм 2 . Аналогичное сечение провода с алюминиевым сердечником 6 мм 2 .

Для одножильного провода минимальный диаметр будет 2,3 мм и 2,8 мм соответственно. В случае многожильного варианта сечение отдельных жил суммируется.

Фотогалерея

Фото

На кухнях обычно сосредоточено наибольшее количество мощных потребителей электроэнергии и менее «прожорливых» бытовых приборов.

В санузлах и совмещенных санузлах тоже может быть внушительное количество электрооборудования.

В зависимости от мощности технического узла его питание осуществляется от общей или отдельной линии электропередачи. Расчеты производятся для группы розеток, для потребителей отдельных линий выбираются по мощности

К розеточному блоку, питаемому от одной ЛЭП, можно подключать только маломощные устройства: смесители, фены, кофемолки и т.п.

Микроволновые печи, варочные панели и электрические духовки требуют подключения к отдельной линии электропитания

Нормальная работа стандартной стиральной машины должна обеспечиваться отдельной линией электропитания

Обязательная прокладка отдельной ветки электроснабжения требует холодильников и электроплит

В гигиенических помещениях прокладываются отдельные линии для джакузи, электронных крышек для биде, душевых кабин

Помещение с максимальным количеством бытовой техники

Техническое оснащение санузлов и санузлы совмещенные

Подключить мощные электропотребители

Блок розеток для маломощной техники

Варочная панель требует правильного подключения

Электропроводка для стиральной машины

Раздельные силовые ветки для холодильников

Мощные энергопотребители в санузлах и санузлах

Расчет сечения по току

Расчет необходимого сечения по току и мощности кабелей и проводов даст более точные результаты. Такие расчеты позволяют оценить общее влияние различных факторов на проводники, в том числе термическую нагрузку, марку проволоки, тип прокладки, условия эксплуатации и т. д.

Весь расчет проводится в ходе следующих этапов:

  • выбор мощности всех потребителей;
  • расчет токов, проходящих через проводник;
  • подбор подходящего сечения по таблицам.

Для данного варианта расчета действующая мощность потребителей с напряжением принимается без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап №1 — расчет силы тока по формулам

Для тех, кто забыл школьный курс физики, предлагаем основные формулы в виде графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Запишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U л ,

Где:

  • I — сила тока, взятая в амперах;
  • P — мощность в ваттах;
  • U l — напряжение сети в вольтах.

Линейное напряжение в общем случае зависит от источника питания, бывает одно- и трехфазным.

Соотношение линейного и фазного напряжения:

  1. U l = U * cosφ в случае однофазного напряжения.
  2. U l = U * √3 * cosφ в случае трехфазного напряжения.

Для бытовых электропотребителей принять cosφ = 1, поэтому линейное напряжение можно переписать:

  1. U l = 220 В для однофазного напряжения.
  2. U l = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I=(I1+I2+…IN)*K*J ,

Где:

  • I — общий ток в амперах;
  • И1..В — сила тока каждого потребителя в амперах;
  • К — коэффициент одновременности;
  • J — запас прочности.

Коэффициенты K и J имеют те же значения, которые использовались при расчете общей мощности.

Возможен случай, когда в трехфазной сети по разным фазным проводникам протекает ток неодинаковой силы.

Это происходит, когда однофазные потребители и трехфазные потребители подключены к трехфазному кабелю одновременно. Например, запитан трехфазный автомат и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывается сечение многожильного провода? Ответ прост – расчеты производятся для наиболее нагруженного проводника.

Этап №2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭС) приведен ряд таблиц для выбора необходимого сечения жилы кабеля.

Электропроводность проводника зависит от температуры. Для металлических проводников сопротивление увеличивается с повышением температуры.

При превышении определенного порога процесс становится самоподдерживающимся: чем выше сопротивление, тем выше температура, выше сопротивление и т. д., пока проводник не перегорит или не вызовет короткое замыкание.

В следующих двух таблицах (3 и 4) показано поперечное сечение проводников в зависимости от тока и способа монтажа.

Таблица 3. Сначала необходимо выбрать способ прокладки проводов, от этого зависит насколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что все провода с собственной изоляцией на кабеле скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельной продукции написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения жил, однако на практике сечения менее 3 мм2 открыто не прокладывают из соображений механической прочности (+)

При использовании таблиц к допустимому длительному току применяются следующие коэффициенты:

  • 0,68, если 5-6 жил;
  • 0,63 если выжило 7-9;
  • 0,6 если жило 10-12.

К текущим значениям из столбца «открыто» применяются понижающие коэффициенты.

Нулевая и заземляющая жилы в число жил не входят.

По нормам ПЭС выбор сечения нулевой жилы по допустимому длительному току производится не менее 50% фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого продолжительного тока при прокладке в земле.

Таблица 5. Допустимые длительные зависимости тока для медных кабелей при прокладке в воздухе или в земле

Токовые нагрузки при открытой прокладке и при заглублении в землю различны. Их принимают равными, если укладка в грунт осуществляется с помощью лотков.

Таблица 6. Допустимые продолжительные зависимости тока для алюминиевых кабелей при прокладке в воздухе или в земле

Следующая таблица (7) касается размещения временных линий электроснабжения (переносить, если для частного использования).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных тросов, прожекторов, гибких переносных проводов. Используются только медные жилы

При прокладке кабелей в земле помимо теплоотводящих свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от вида и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабеля (+)

Расчет и выбор медных жил до 6 мм 2 или алюминиевых до 10 мм 2 проводимость как для постоянного тока.

В случае больших сечений можно применить понижающий коэффициент:

0,875 * √T pv

Где T pv — отношение продолжительности включения к длительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для электропроводки особое внимание уделяется его огнестойкости.

Этап №3 — расчет сечения токопровода на примере

Задача : медный кабель для подключения:

  • Трехфазный деревообрабатывающий станок мощностью 4000 Вт;
  • Трехфазный сварочный аппарат мощностью 6000 Вт;
  • бытовые приборы в доме общей мощностью 25 000 Вт;

Подключение осуществляется пятижильным кабелем (три фазных провода, один нейтральный и один заземляющий), проложенным в земле.

Изоляция кабельной продукции рассчитывается на определенное значение рабочего напряжения. Следует отметить, что указанное изготовителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг 1. Рассчитываем линейное напряжение трехфазного подключения:

U л = 220 * √3 = 380 В

Шаг № 2. Бытовые приборы, станки и сварочные аппараты имеют реактивную мощность, поэтому мощность машин и оборудования будет:

P те = 25000/0,7 = 35700 Вт

P об. Сила тока, необходимая для подключения бытовой техники:

I те = 35700/220 = 162 А

Шаг № 4 . Ток, необходимый для подключения оборудования:

I rev = 14300/380 = 38 А

Шаг № 5 . Необходимый ток для подключения бытовых приборов рассчитывается исходя из расчета одной фазы. По условию задачи выделяют три фазы. Следовательно, ток можно распределить по фазам. Для простоты примем равномерное распределение:

I те = 162/3 = 54 А

Шаг № 6. Ток на фазу:

I f = 38 + 54 = 92 А

Шаг № 7 Не будет работать техника и бытовая техника при этом, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

I f = 92 * 1,5 * 0,8 = 110 А

Шаг № 8. Хотя кабель содержит 5 жил, учитываются только трехфазные жилы. По таблице 8 в столбе трехжильного кабеля в земле находим, что току 115 А соответствует сечение жилы 16 мм 2 .

Шаг № 9 . По таблице 8 применяем поправочный коэффициент в зависимости от характеристик земли. Для нормального типа земли коэффициент равен 1.

Шаг №10 . Необязательно рассчитайте диаметр жилы:

D = √(4*16/3,14) = 4,5 мм

Если расчет производился только по мощности, без учета особенностей кабеля, сечение жилы будет 25 мм 2 . Расчет силы тока более сложен, но иногда позволяет сэкономить значительные средства, особенно если речь идет о многожильных силовых кабелях.

Подробнее о взаимосвязи между напряжением и током можно прочитать .

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения. Стандарты

PES требуют, чтобы поперечное сечение жилы кабеля было таким, чтобы падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление обычных металлических жил (+)

В первую очередь это относится к низковольтным кабелям малого сечения.

Расчет падения напряжения следующий:

R = 2 * (ρ * L) / S ,

U pad = I * R ,

6 % U 9032 У колодка / У лин ) * 100 ,

Где:

  • 2 — коэффициент, обусловленный тем, что ток протекает обязательно в двух жилах;
  • R — сопротивление проводника, Ом;
  • ρ — удельное сопротивление жилы, Ом*мм 2 /м;
  • S — сечение жилы, мм 2 ;
  • У колодка — падение напряжения, В;
  • U % — падение напряжения относительно U lin , %.

С помощью формул можно самостоятельно произвести необходимые расчеты.

Нести пример расчета

Задача : рассчитать падение напряжения для медного провода с сечением одной жилы 1,5 мм 2 . Провод необходим для подключения однофазного электросварочного аппарата общей мощностью 7 кВт. Длина провода 20 м.

Если вы хотите подключить к ветке электросети бытовой сварочный аппарат, то следует учитывать ситуацию, для которой предназначен кабель. Не исключено, что суммарная мощность работающих устройств может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг 1. Рассчитываем сопротивление медного провода по таблице 9:

R = 2 * (0,0175 * 20) / 1,5 = 0,47 Ом

Шаг №2. Падение напряжения на проводе:

U колодка = 31,8 * 0,47 = 14,95 В

Шаг №4. Рассчитываем процент падения напряжения: 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник большого сечения.

Выводы и полезное видео по теме

Расчет сечения жилы по формулам:

Рекомендации специалистов по выбору кабельно-проводниковой продукции:

Приведенные расчеты являются действительны для медных и алюминиевых жил промышленного назначения. Для других типов проводников суммарная теплоотдача рассчитывается заранее.

На основании этих данных рассчитывается максимальный ток, который может протекать по проводнику без чрезмерного нагрева.

Если у вас есть вопросы по методике расчета сечения кабеля или вы хотите поделиться личным опытом, оставляйте комментарии к этой статье. Поле обратной связи расположено ниже.

Инструменты для электрических расчетов | Шнайдер Электрик Глобальный

Средства расчета электрических сетей низкого напряжения

Назад Проектирование электрооборудования низкого и среднего напряжения и проектирование электрораспределения

    • Характеристики

      Средства для расчета электрических параметров представляют собой набор из 7 автоматизированных онлайн-инструментов, предназначенных для помощи: времятоковые характеристики

    • Поиск всех автоматических выключателей, которые могут быть селективными с определенным автоматическим выключателем
    • Поиск всех автоматических выключателей, предлагающих каскадирование с определенным автоматическим выключателем
    • Отображение кривых двух устройств защитного отключения (УЗО) и проверка их селективности
    • Расчет площади поперечного сечения кабелей и построение спецификации кабелей
    • Рассчитайте падение напряжения определенного кабеля и проверьте максимальную длину

    Все инструменты предлагают функцию создания отчетов.
    Загрузка не требуется, прямой доступ из веб-браузера.
    Может работать на ПК и планшетах.

    Средства расчета электрических параметров основаны на известном программном обеспечении Schneider Electric Ecodial для расчета электрических сетей.
    Эти новые программные онлайн-инструменты постепенно заменят Curve Direct и Direct Coordinate.

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К ИНСТРУМЕНТАМ ДЛЯ РАСЧЕТА ЭЛЕКТРОЭНЕРГИИ

    Преимущества

    • Проще, чем старомодный бумажный каталог и координатные таблицы.
    • Быстрее, чем тяжелое полнофункциональное программное обеспечение для расчета электрических сетей.
    • Обновлены устройства Schneider Electric для защиты от низкого напряжения и автоматические выключатели.
    • Загрузка не требуется, на вашем компьютере нет резидентного пакета программного обеспечения. Онлайн-инструменты можно запускать из веб-браузера, и все готово!

    Приложения

    Вы являетесь консультантом или конструкторским бюро, вам могут помочь инструменты для расчета электрических параметров:

    • Проверка падения напряжения на кабеле при изменении проекта.
    • Для проектирования установки при поиске информации об уставках защиты и времятоковых кривых.
    • Для проектирования установки, где требуется бесперебойное снабжение.
    • Для оптимизации стоимости установки.
    • Для составления графика кабелей и выбора правильного размера кабеля для повышения надежности системы.

    Вы работаете подрядчиком по электромонтажным работам. Электротехнические расчеты могут помочь вам:

    • Для быстрой проверки и определения потерь в кабеле при поиске и устранении неисправностей.
    • Для определения площади поперечного сечения кабеля при монтаже.

    При расширении существующей установки или обновлении нагрузки:

    • Для установки новой защиты и просмотра результатов на кривой время-ток.
    • Установить новую защиту с учетом дискриминации защиты и оптимизировать стоимость расширения.
    • Для выбора автоматических выключателей с учетом селективности.
    • Для проверки пригодности существующего кабеля.
    • Для расчета сечения кабеля и помощи инженерам при расширении проекта.

    Вы сборщик щитов. Вам могут помочь инструменты для расчета электрических параметров:

    • Для предварительной настройки расцепителя защиты и отображения результатов на временной кривой.
    • Для установки кривых срабатывания защиты, когда селективность защиты является обязательной.
    • Для выбора новых автоматических выключателей, когда селективность обязательна.
    • Для оптимизации стоимости распределительного щита благодаря координации защиты.

    Вы являетесь менеджером/сотрудником по управлению объектами, Электротехнические расчеты могут вам помочь:

    • При замене кабелей.
    • Для выявления потерь в существующей установке.
    • Реконструкция системы электросетей.

    Чтобы понять основные причины и решить проблему:

    • При возникновении проблемы срабатывания защиты.
    • При возникновении проблемы координации защиты.
    • При возникновении проблемы дискриминации в сфере защиты.

    Дополнительные ссылки

EcoStruxure™ для вашего бизнеса

EcoStruxure позволяет вам процветать в современном цифровом мире. Принимайте более взвешенные бизнес-решения с помощью масштабируемых и конвергентных решений для ИТ/ОТ.

  • Узнать подробнее

Не можете найти то, что ищете?

Свяжитесь с нашей командой по работе с клиентами в вашей стране или регионе, если у вас есть какие-либо вопросы или вам нужна дополнительная информация или техническая поддержка.

  • Связаться со службой поддержки

Часто задаваемые вопросы

Легко найдите и поделитесь ответом, который вы ищете, в нашей онлайн-службе часто задаваемых вопросов

  • Обзор FAQ открывается в новом окне

Нужна информация?

Просмотрите наш раздел ресурсов и найдите наиболее полезные инструменты и документы для всех наших продуктов

  • Просмотр

Услуги в области энергетики и устойчивого развития

Во-первых, представьте себе энергоэффективное, рентабельное и устойчивое предприятие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
