Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

• Последовательность работ
• Количество фаз
• Составление плана и получение проекта
• Какая мощность вам потребуется?
• Группы потребителей
• Где установить электрический щиток?
• Как выбрать подходящий кабель
• Сечение жил кабеля
• Оболочка кабелей
• Какие лучше использовать выключатели и розетки
• Самостоятельная укладка проводки
• Как соединяют проводку
  • • ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

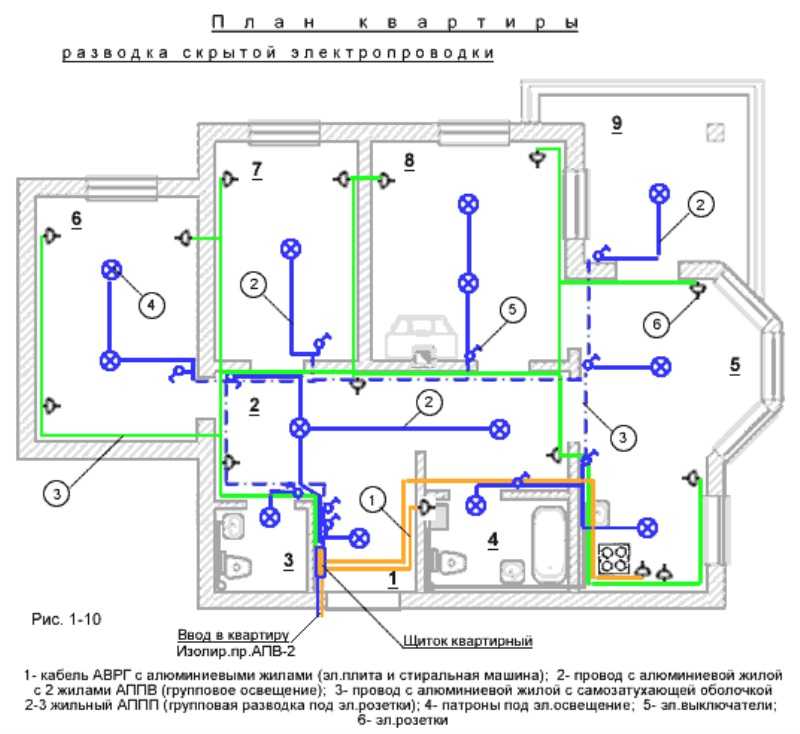

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки.

Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице.

В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно.

Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин.  Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

• Водяной насос для частного дома или дачи: виды и критерии выбора
• Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
• Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
• Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
• Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
• Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Укладка ламината на пол своими руками: пошаговая инструкция

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

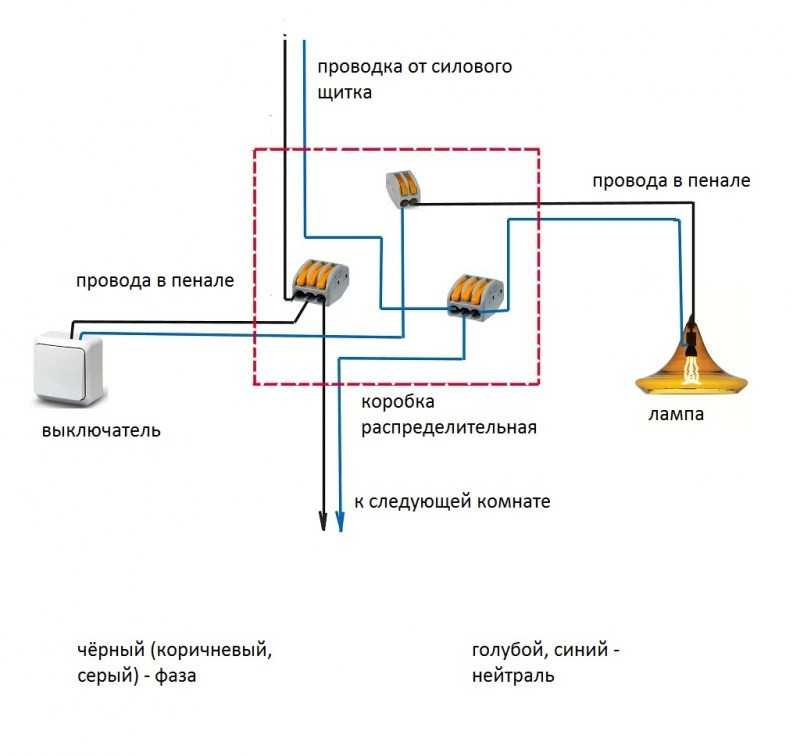

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Рейтинг пользователей: 5 (1 Голос)

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

1. Общую нагрузку от электрических приборов.
2. Количество комнат.
3. Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

• Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
• Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
• Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
• На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
• Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
• Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
• В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
• Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

правила проектирования и советы по электромонтажу

Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.

Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.

Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Анализ схем электропроводки
  • Вариант №1 — общая схема-план всего дома
  • Вариант №2 — примерная схема электропроводки
  • Вариант № 3 – техническое решение для небольшого дома
  • Вариант №4 – схема электропроводки подвала/гаража
  • Вариант №5 – принципы электромонтажа кухни
• Обзор типичных ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена ​​примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.

Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками

Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
Автоматические выключатели
• ;
• распределительные коробки;
• приборы осветительные;
• мощные бытовые приборы;
• электрощит.

На этом же этапе следует определиться со способом прокладки кабелей — открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными — открытый.

Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:

Галерея изображений

Фото

Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.

При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается

Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см

Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см. Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной — для удобства использования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых приборов — электроплит, кондиционеров, стиральных машин и др. — предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства

Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте — примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей

При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см

Провода параллельны или перпендикулярны полу/потолку

Угол поворота проводов строго прямой

Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт. Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.

Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.

Руководство по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.

Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.

В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия — витую проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.

Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:

• цепи освещения — 3*1,5 мм² или 3*2 мм²;
• группы розеток — 3 * 2,5 мм²;
• электрическая плита/духовка — 3*4 мм²;
• Кондиционер — 3*2,5 мм², для бытовых приборов мощностью более 5 кВт — 3*4 мм²;
• Котлы отопления — 3*4 мм² и более (согласно рекомендациям производителя).

Оптимальный тип кабеля — трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Анализ электросхем

Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключена к отдельному автомату.

Вариант №1 — общая схема-план всего дома

Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.

Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.

За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю — медному проводу сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.

Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.

Вариант №2 — образец схемы электропроводки

Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.

Этот документ становится основанием для составления сметы — в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.

Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами

Обязательно указать точку ввода ЛЭП в дом и место установки электрощита. Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.

Если к зданию подключены хозяйственные постройки — баня, гараж, мастерская — это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.

Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.

Вариант №3 — техническое решение для небольшого дома

Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.

Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел. Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая — 2 комнаты

Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него — защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение проводов также следует увеличить до 3,5-5 мм².

По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.

Вариант №4 — схема электропроводки подвала/гаража

Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.

На схеме показана электрическая проводка со счетчиком электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.

Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.

Вариант №5 — принципы электропроводки кухни

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.

Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились близко к приборам и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.

Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.

Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.

Обзор типичных ошибок проектирования

Недостатки в схеме или планировании работ влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить взаиморасчеты — любые технические изделия и материалы необходимо приобретать с запасом;
• заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• для планирования использования закрытой электропроводки — более сложной и при условии соблюдения перечня требований ПУЭ;
• для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
• для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
• изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.

Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.

Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.

Выводы и полезное видео по теме

Разбор схемы пола:

Правила электросхем:

Описание схемы электрощита:

Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях — форма обратной связи расположена ниже.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества данного типа вентиляции перечислены ниже:

• Основные элементы системы небольшие , поэтому эстетические характеристики помещений не ухудшаются.
• При монтаже нет необходимости уменьшать герметичность кровли , т.к. при установке трубы вырезы в кровле не делаются.
• Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
• Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

• Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
• Необходимость сверлить в нескольких местах несколько усложняет работу.
• При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

Основные моменты ее организации в принципе понятны всем. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

• В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
• Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такая простая вентиляционная система должна быть тщательно рассчитана, так как для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер помещения. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

• Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
• Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
• Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
• Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
• Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
• Внешняя решетка помогает защитить конструкцию от осадков.
• Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к изготовлению отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное бурение осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

• Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
• Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опасений. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Установка вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

• Неизолированные воздуховоды.
• Неправильная работа системы вентиляции в целом.
• Нарушение герметичности воздуховодов.
• Разрушение устья воздуховодов на чердаке или крыше.
• Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

• Вентиляционная труба должна выступать так, чтобы угол между коньком и его верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
