Измерение сопротивления изоляции электрооборудования в Москве и области

ГлавнаяУслугиЭлектроизмерения до 1000 В (1кВ) Измерение сопротивления изоляции электрооборудования

Измерение сопротивления изоляции электрооборудования лаборатория «МОСЭНЕРГОТЕСТ» проводит в целях выявления дефектов изолирующей оболочки кабелей и проводов. Услуги электроизмерений мы предоставляем по выгодной и разумной стоимости в сжатые сроки.

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Измерение сопротивления изоляции электрооборудования мегаомметром до 1 кв.	1 линия: 3 жилы 5 жил	120,00 ₽ 150,00 ₽

Проводятся измерения сопротивления изоляции с помощью специального прибора – мегаомметра, бригадой, в состав которой входит два человека и более. Все сотрудники электролаборатории«МОСЭНЕРГОТЕСТ» обладают необходимой группой допуска по электробезопасности.

Измерение и проверка сопротивления изоляции электрооборудования: особенности

Измерение и проверка сопротивления изоляции электрооборудования проводится по методике, обладающей своими особенностями. Например:

сопротивление изоляции кабельных линий до 1000 Вольт измеряется с помощью мегаомметра в течение минуты на напряжение 2500 Вольт. При этом также осуществляется испытание повышенным напряжением. В данном случае значение сопротивления должно быть не менее 0,5 МОм;

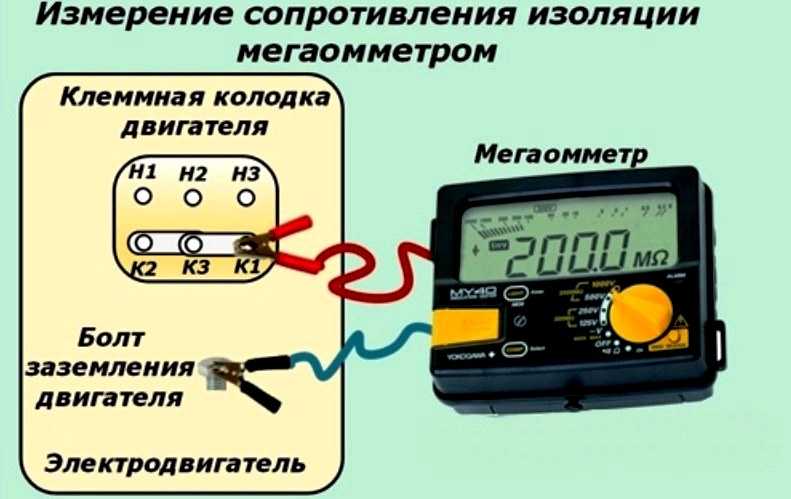

в электродвигателях напряжением до 660 Вольт сопротивление измеряется мегаомметром на напряжение 1000 Вольт. В холодном состоянии значение сопротивления должно быть не меньше 1 МОм, а при температуре 60 градусов – не менее 0,5 МОм;
при замерах сопротивления в обмотках и изоляции бандажей у машин постоянного тока осуществляются измерения цепей и кабелей, соединенных с ними, при напряжении до 500 Вольт мегаомметром на 500 Вольт. Сопротивление должно быть не меньше 0,5 МОм;
измерение сопротивления изоляции электрооборудования во влажных и жарких помещениях, а также в помещениях с химической средой и в наружных установках должно производиться раз в год и чаще. Значение сопротивления не должно быть менее 0,5 МОм.

Точная периодичность проведения электроизмерений сопротивления электрооборудования определяется ответственным за электроснабжение предприятия согласно нормам местной или ведомственной системы ППР и в соответствии с заводскими или типовыми инструкциями. Кроме того, на регулярность проверок оказывают влияние условия, в которых эксплуатируется оборудование, а также состояние электроустановок.

Замер и испытание сопротивления изоляции электрооборудования: последовательность

Измерения сопротивления изоляции необходимо проводить между всеми фазами, а также между нулем и каждой фазой по участкам между коммутирующими аппаратами. Начинается проведение замеров с силового щита и заканчивается на оконечном потребителе. При этом за сопротивление изоляции принимают значение сопротивления, замеряемое в течение 1 минуты.

Проводятся электроизмерения в определенной последовательности:

Соединительные провода присоединяются к зажимам Rx измерительного прибора.
Чтобы измерить сопротивление изоляции между фазами, один провод соединяют с фазой А, а другой, с фазой В, затем нажимают и удерживают кнопку Rx. Результат измерения появляется на индикаторе.
После того, как измерения сделаны, начинается автоматическое снятие остаточного напряжения с оборудования. Его текущее значение отображается сигнальным свечением до момента, пока напряжение не снижается до 40 Вольт.

Бригада сотрудников, проводящих испытание сопротивления изоляции электрооборудования, перед началом работ проходит обязательный инструктаж по безопасности, а также по схеме электроснабжения оборудования. Мегаомметр подключается только при выключенном напряжении. Замеры не проводятся при грозе.

После проведения электроиспытаний результаты заносятся в протокол. Для заказчика составляется специальный технический отчет, в который, помимо протокола с результатами, заносится дефектная ведомость в случае выявления недочетов в электросети. Вся документация предоставляется заказчику. В случае проверки надзорных органов, он должен представить технический отчет, составленный электролабораторией, инспекторам.

Электротехническая лаборатории«МОСЭНЕРГОТЕСТ» гарантирует качественное и профессиональное выполнение проверки и испытания сопротивления изоляции электрооборудования на любых объектах. Обращайтесь к нам по указанным контактам, и мы в сжатые сроки осуществим весь необходимый вам комплекс работ, связанных с замерами сопротивления изоляции электрооборудования и установок.

После испытаний вы получите

Технический отчет

Объем выполнених испытаний (работ)
Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

Результаты измерений фактического состояния электрооборудования
Соответсвие электроустановки требованиям нормативной и проектной документации
Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

По улучшению показателей системы электроснабжения
По защите электрооборудования от коротких замыканий
По устранению выявленых неисправностей и замечаний
По устройтву заземления и молниезащиты
По безопасной эксплуатации электрооборудования

Испытания, проверка и измерение сопротивления изоляции кабеля и проводов

Передвижная электролаборатория «ЭнергоСервисГарант» оказывает услуги по измерению сопротивления изоляции в Москве и Московской области. После нашей инспекции вы сможете запустить электрооборудование, не беспокоясь о его безопасности, или заказать соответствующий ремонт, если мы выявим неполадки. Также наши специалисты выдают протокол, который вы сможете предоставить МЧС и Ростехнадзору.

Специализированная электролаборатория «ЭнергоСервисГарант» предоставляет высококвалифицированные услуги по измерению сопротивления изоляции в Москве и области. Выполняем работу оперативно согласно требованиям ГОСТов и мировых стандартов, что гарантирует высокую точность данных. За выполнение заказов принимаются опытные специалисты, инженеры с необходимыми разрешениями. Для заказа услуги необходимо заполнить форму онлайн или позвонить по телефону. Менеджер компании предоставит полноценную информацию о стоимости, а также подберет удобное время для выезда сотрудников.

Цена замера сопротивления изоляции

Цена на замеры сопротивления изоляции электропроводки в Москве зависит от вида и количества работ, проводимых на объекте. На нашем сайте представлен подробный калькулятор стоимости – после ввода необходимых параметров вы узнаете, сколько стоит замер сопротивления.

Наименование работ	Единица измерения	Цена
Замеры сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кв.	1 линия:
	3 жилы	120,00 ₽
	5 жил	150,00 ₽
Расчитать услугу онлайн	Калькулятор

Доступная цена на измерение сопротивления изоляции кабеля в Москве и другие виды работ от нашей компании. Расценки услуг могут изменяться в зависимости от количества проверяемых объектов или устройств. Действуют различные акции, которые позволяют нашим клиентам выгодно заказывать услуги.

Как проходят замеры сопротивления

Измерение сопротивления изоляции кабеля мы проводим по следующей схеме:

подготавливаем соответствующую документацию для подписания договора на предоставление услуг;
согласовываем объем, сроки и цену работы;
проводим замеры;
отдаем клиенту техническое заключение.

Все замеры наши специалисты выполняют с помощью мегомметра согласно требованиям ГОСТа 3345-76: перед началом работники отключают проверяемый провод от сети, подключают к мегомметру и подают высокое напряжение. Результаты замеров заносятся в технический акт.

Периодичность проведения замеров сопротивления изоляции

Согласно установленным стандартам проверку необходимо проводить не реже чем 1 раз в три года. Для отдельных категорий помещений установлены следующие сроки проверки:

медицинские учреждения – каждый год;
автозаправочные станции – ежегодно;
помещения общественного питания – два раза в год для помещений с повышенной опасностью и один раз в год – в обычных;
продовольственные сети – два раза в год (если помещение повышенного класса опасности), один раз в год – для стандартных помещений;
молниеотводы – один раз в год перед сезоном гроз;
краны – каждый год;
помещения с повышенной опасностью – каждый год.

Зачем проводить замеры сопротивления изоляции

Даже самая прочная изоляция в конечном итоге изнашивается и нуждается в замене. Измерение сопротивления изоляции электропроводки позволяет предупредить короткое замыкание, пожары и удары тока. Кроме стандартной проверки, замер сопротивления изоляции рекомендуется проводить:

перед запуском электрооборудования после ремонта;

при вводе новых установок, станков и оборудования в эксплуатацию;
в случае, если того требуют акты, подаваемые в МЧС или Ростехнадзор;
в указанные выше сроки – с целью профилактики.

Своевременная проверка состояния электрооборудования и жил кабеля позволит предупредить возникновение опасных для жизни ситуаций на рабочем месте.

Особенности замеров изоляционного покрытия

Замер сопротивления изоляции необходим для диагностики электрооборудования и безопасного использования электроустановок. Это обеспечивает стабильную и надежную функциональность всей электросети на протяжении долгого времени.

Для замера наша лаборатория использует многофункциональный измеритель METREL MI 3102H, который позволяет провести сразу комплекс измерений (параметров изоляции, наличия цепи, сопротивления заземляющих устройств и так далее).

При проведении измерительных работ проверяют:

проводку и кабели с изоляцией;
обмотку трансформаторов и электрических двигателей;
цепи вторичного или аварийного оповещения и управления;
системы с слаботочными точками;
электрооборудование в различных установках.

При тщательной проверке могут обнаружиться несоответствия требованиям качества и эксплуатации. Вызвано это может быть следующими причинами:

неправильный монтаж электропроводки;
разница в показаниях напряжения в электросети;
износ приборов, проводов и устройств;
некачественное обслуживание изоляции.

Замеры сопротивления изоляции рекомендуется проводить с разным напряжением в зависимости от конкретных проверяемых участков электроцепи:

для силового кабеля и проводов – 1000 В;
для кабеля с сечением 16 кв. мм и более – 2500 В.

Точный участок, на котором замеряется сопротивление, определяется исходя из наличия/отсутствия оболочки многожильной проводки:

при отсутствии металлической брони или экрана измерение проводят между токопроводящей жилой и сопутствующими жилами, соединенными между собой и с заземлением;
если же оболочка есть, проверка сопротивления проводится между токопроводящей жилой и сопутствующими жилами, подсоединенными к броне из металла.

После проведения диагностики работники заносят данные в протоколы и технический отчет.

Электрические измерения сопротивления изоляции проводов

Измерение сопротивления изоляции является вопросом первостепенной важности при вводе в эксплуатацию новых станков и перед запуском отремонтированного электрооборудования. Также данную процедуру различные учреждения проводят с целью профилактики, обеспечивая надежную работоспособность всей сети на протяжении длительного периода времени.

В нашей компании напряжение измерения сопротивления изоляции проводов показывает METREL MI 3102H. Данное устройство позволяет за считанные минуты выявить точные параметры изоляции, наличие цепи и провести измерение.

Почему нельзя самостоятельно

проводить испытания и измерения сопротивления изоляции?

Несмотря на тот факт, что общие правила технической эксплуатации электроустановок потребителей не подразумевают измерение сопротивления изоляции силовых кабелей людьми, не обладающими специальными знаниями и опытом, существует ряд рисков. Среди них:

риск получения неправильного монтажа проводки;
значимая разница в показаниях напряжения в сети;

опасность для жизни как последствие неграмотного монтажа.

Помимо этого, проверка измерения сопротивления изоляции должна проводиться на узконаправленном оборудовании. Поэтому если вы не желаете переплачивать, то имеет смысл заказать соответствующую услугу на нашем сайте, избежав негативных последствий.

Цена на проведение измерений

Наша компания предлагает лучшие цены в Москве и области. Они целиком и полностью зависят от количества работ и их типа, поэтому нельзя назвать точную итоговую стоимость. Однако каждый, кого интересует проверка измерения сопротивления изоляции может узнать приблизительную цену на онлайн-калькуляторе нашего сайта.

При этом не стоит забывать о том, что на услугу «измерение сопротивления изоляции электропроводки» у нас всегда действует хорошая скидка.

Преимущества работы с компанией «Energo-sg»

Решившись заказать на дом команду специалистов для проведения испытания и измерения сопротивления изоляции, вы поступаете правильно! Ведь только квалифицированные профессионалы из «Energo-sg» сделают эту работу оперативно и без лишней грязи. Для того чтобы убедиться в высоком профессионализме, достаточно взглянуть на перечень преимуществ работы с компанией:

Мы работаем круглосуточно, без выходных дней и перерывов, чтобы не пропустить вашу заявку на

измерение сопротивления изоляции электрических кабелей.
На все виды работ предоставляется гарантия от 1 года.
Время от времени действуют различные скидки и акции на измерение сопротивления изоляции силовых кабелей.
Мы готовы сформировать смету на измерение сопротивления или другую услугу даже в сжатые сроки.
В организации работает персонал, опыт работы которого насчитывает не менее пяти лет: для них услуга «напряжение измерения сопротивления изоляции» осуществляется без лишних хлопот.

Заказываем

измерение сопротивления изоляции жил кабеля

Для того чтобы к вам домой приехала опытная бригада электриков из «Energo-sg» с целью узнать напряжение измерения сопротивления изоляции на объекте и проделала все необходимое, требуется:

Заполнить на сайте онлайн-заявление на выезд специалистов, которые могут провести
измерение сопротивления изоляции кабельных линий.
Встретиться с сотрудниками компании.
Ознакомиться со сметой.
Подписать договор.
Дождаться окончания рабочего процесса и проконсультироваться по обслуживанию.

Многих нашим клиентов, которые нацелены на приобретение такой услуги, как измерение сопротивления изоляции кабельных линий, заполнение онлайн-заявки порой вводит в ступор. Однако этот пункт не отнимает много времени и содержит не так много вопросов. Компании, которая предоставляет услугу «измерение сопротивления изоляции силовых кабелей» не нужно знать никаких личных данных своего заказчика, кроме его Ф.И.О., номера телефона и адреса электронной почты. Форма предполагает также, что клиент сможет указать наименование услуги и загрузит в заявку файл с техническим заданием.

Однако если этот путь кажется вам сложным, всегда можно заказать измерение сопротивления изоляции электропроводки или измерение сопротивления изоляции силовых кабелей по телефону, который можно увидеть вверху или внизу каждой страницы сайта.

Испытания сопротивления изоляции кабеля от Energo-SG

Качество работы электрооборудования напрямую зависит от состояния изоляции кабелей: даже незначительная, на первый взгляд, неисправность может привести к негативным последствиям. Проверка актуальна как для новых станков, которые только вводят в эксплуатацию, так и для уже давно работающего оборудования. Во время измерения сопротивления пользуются законом Ома: искомый показатель является результатом деления напряжения, приложенного к изоляционному покрытию, на величину тока, протекающего через него.

Специалисты электролаборатории «ЭнергоСервисГарант» готовы провести измерение сопротивления изоляции проводов и кабелей с высокой точностью. В нашей команде работают только профессиональные сотрудники с более чем 5-летним опытом работы. Они уже выполнили множество подобных проектов по всей Москве и Московской области, поэтому знают все особенности работы с измерениями. Кроме того, наша компания старается сохранить доступный ценник даже в сложных условиях: вся информация об акциях и текущих специальных предложениях всегда указана на сайте.

Причины неисправностей

Оболочка современных кабелей создаётся из прочного и долговечного материала, который довольно долго сохраняет свои свойства. Несмотря на это, на неё негативно действует целый ряд факторов:

высокое напряжение и воздействие солнечного света;
механические повреждения вследствие различных деформаций;
нарушения температурного режима, продолжительная жара или сильные морозы.

Стоит учитывать, что при сильном повреждении электропроводки проверка сопротивления изоляции не проводится – кабель нуждается в ремонте или полной замене.

Особенности измерения разных видов кабелей

Перед тем, как начать измерять нужные параметры, нужно проверить, что напряжение в кабеле отсутствует. Далее порядок проведения измерений отличается в зависимости кабелей, которые подлежат проверке:

высоковольтные силовые. В этом случае важно после разведения кабеля подключить тестируемую жилу к концу мегаомметра, а две остальные заземлить при помощи специального испытательного заземления;
низковольтные силовые. Жилы таких кабелей нужно освободить со второй стороны и развести друг от друга. После этого один конец оборудования подключают к измеряемой фазе, а второй – оставшимся двум, нулю и земле;
контрольные. У этих кабелей есть одно исключение: их можно не отключать от схемы. Один конец мегаомметра в этом случае подключается к тестируемой жиле, а остальные соединяются между собой и с землёй.

Мы используем современное высокоточное оборудование, которое позволяет оперативно и качественно измерить сопротивление изоляции кабеля – в среднем, для замера одной жилы требуется 1 минута.

Электролаборатория «ЭнергоСервисГарант» работает в сфере обслуживания и ремонта электроустановок уже почти 10 лет. Мы работаем с оборудованием до и свыше 1000В на объектах любого назначения. Узнать ещё больше информации о нашей деятельности и обсудить условия сотрудничества можно с менеджерами через формы обратной связи.

Сопротивление изоляции

Сопротивление изоляции особенно важно для предотвращения повреждений и травм, а также для надежности электрических систем и оборудования. С одной стороны, это основа для защиты людей и систем, с другой стороны, это также служит важным индикатором состояния электроустановки. В зависимости от жизненного цикла системы или элемента оборудования сопротивление изоляции необходимо проверять, измерять или также контролировать.

Контроль изоляции — это не то же самое, что измерение изоляции и наоборот. В зависимости от соответствующей фазы жизненного цикла системы или единицы оборудования эти два метода следует использовать по-разному. Однако в целом важно, чтобы с помощью превентивных действий можно было избежать отказа или опасности для людей и имущества.

Жизненный цикл (продукта) электрической системы или единицы оборудования можно по существу разделить на фазы, указанные в таблице 1. В зависимости от конкретной фазы требуются испытания (высоким) напряжением, измерение изоляции или контроль изоляции.

В незаземленных источниках питания контроль может осуществляться с помощью устройства контроля изоляции. В заземленных системах электроснабжения контроль может осуществляться косвенно с помощью контроля тока короткого замыкания. Обнаружив возможные повреждения изоляции на ранней стадии, эти устройства являются важным инструментом для своевременного планирования работ по техническому обслуживанию.

И наоборот, измерение сопротивления изоляции представляет собой только мгновенный снимок сопротивления изоляции. В принципе сопротивление изоляции зависит от

Характер электроустановки или оборудования
Условия эксплуатации
Тип использования.

Здесь следует обратить внимание на риск безопасности и цель защиты.

X )* В соответствии со стандартами
Фаза жизненного цикла	Испытание (высоким) напряжением	Измерение изоляции	Изоляционное сопротивление	Ток неисправности	Ток неисправности
Фаза жизненного цикла	Система не работает	Система не работает	Система в работе	Система в работе	Система в работе
Фаза жизненного цикла	Система не работает	Система не работает	ИТ-система ИМД	Система ТН/ТТ	Система ТН/ТТ
Фаза жизненного цикла	Система не работает	Система не работает	ИТ-система ИМД	УЗО	РКМ
Планирование/установка	—	—	—	Включить в планирование/установку	—
Введение в эксплуатацию	Икс	Икс	Отрегулировать/Проверить	Тест	Отрегулировать/Проверить
Операция	—	—	Сигнал	Неисправность	Сигнал
Обслуживание	ИКС)*	Икс	Сигнал	Неисправность	Сигнал
Ремонт	ИКС)*	Икс	Сигнал	Неисправность	Сигнал
Основная модификация	ИКС)*	Икс	Отметить/включить в планирование	Отметить/включить в планирование	Отметить/включить в планирование
Обновление	ИКС)*	Икс	Отметить/включить в планирование	Отметить/включить в планирование	Отметить/включить в планирование
Вывод из эксплуатации	—	—	—	—	—

Чтобы предотвратить разрушение изоляции, необходимо выбрать изоляцию в соответствии с ожидаемыми нагрузками. Необходимая координация изоляции зависит от нагрузки на воздушные пути и пути утечки из-за рабочего напряжения, перенапряжения и загрязнения пылью и влагой.

Для проверки требуемых изоляционных промежутков проводится испытание высокого напряжения на новом оборудовании и системах; в отличие от измерения изоляции, это испытание представляет собой испытание на электрическую прочность изоляции. Это испытание проводится как часть типового испытания или стандартного испытания.

Испытательное напряжение прикладывается между короткозамкнутой главной цепью (фазный и нулевой провод) и проводом защитного заземления. В некоторых случаях необходимо провести дополнительное испытание между главной и вспомогательной цепями. Испытательное напряжение варьируется и определяется в зависимости от стандарта и класса защиты; оно может быть от 1000 В переменного тока до 6000 В постоянного тока.

Во время испытаний не должно быть перекрытий и пробоев. Испытательное напряжение должно в два раза превышать номинальное напряжение или 1000 В (50/60 Гц). Продолжительность испытания составляет ок. 1 с, и требования выполняются, если пробоя не происходит.

Перед первым вводом в эксплуатацию электрической системы в соответствии с DIN VDE 0100-600 (VDE 0100-600):2008-06 необходимо провести различные измерения. К ним относятся измерение сопротивления изоляции, которое измеряется между активными проводниками и проводником защитного заземления, соединенным с землей. Во время этого испытания допускается электрическое соединение активных проводников. Измеряемое постоянное напряжение и величина сопротивления изоляции должны соответствовать требованиям таблицы 2.

Сопротивление изоляции считается достаточным, если каждая цепь достигает требуемого значения без подключенных электрических нагрузок. Во время измерения необходимо убедиться, что все выключатели в цепи замкнуты. Если замыкание цепей невозможно, неизмеряемые электрические цепи должны быть измерены отдельно. Любые соединения между N и PE должны быть открыты.

*Безопасное сверхнизкое напряжение **Защищенное сверхнизкое напряжение ***Функциональное сверхнизкое напряжение
Номинальное напряжение электрической цепи (В)	Напряжение измерения постоянного тока (В)	Сопротивление изоляции (МОм)
SELV, PELV*	250	≥0,5
До 500 В включительно, а также FELV***	500	≥1,0
Более 500 В	1000	≥1,0

В случае систем с заземлением сопротивление изоляции определяется косвенно через величину тока короткого замыкания. Классическим инструментом для этой цели является устройство защитного отключения (УЗО), которое отключает систему или нагрузку при превышении определенного тока короткого замыкания и таким образом предотвращает опасность. В областях, в которых остановка может быть проблемой для операций, например. IT-системы, часто используются устройства контроля дифференциального тока (RCM).

Они также работают по принципу дифференциального тока, т. е. разница между входным и выходным током измеряется с помощью измерительного трансформатора тока и подаваемого сигнала или отключения системы при определенном токе повреждения. В зависимости от соответствующего тока повреждения используются устройства, чувствительные к переменному току, импульсному постоянному току или переменному/постоянному току. Для систем, в которых необходимо контролировать большое количество исходящих цепей, на рынке также доступны многоканальные системы, так называемые RCMS.

В отличие от систем TN/TT, в системах IT активные проводники изолированы от земли. В этих системах сопротивление изоляции между активными проводниками и землей постоянно контролируется с помощью устройства контроля замыкания на землю (IMD).

Если измеренное значение ниже удельного сопротивления (кОм), выдается аварийный сигнал. Здесь становится очевидным ключевое преимущество ИТ-системы. В соответствии с DIN VDE 0100-410 (VDE 0100-410):2007-06 отключение при возникновении первой неисправности не требуется, так что работа может продолжаться непрерывно. Этот аспект имеет решающее значение в областях, связанных с безопасностью, т.е. в больницах, на промышленных предприятиях или на электромобилях.

Во время работы поставляемой IT-системы устройство контроля замыкания на землю измеряет общее сопротивление изоляции системы, включая все включенные нагрузки, которые электрически подключены к IT-системе.

Значение срабатывания, необходимое для устройств контроля замыкания на землю, указано в различных требованиях к установке. На практике оказалось приемлемым значение 100 Ом/В для основной сигнализации и 300 Ом/В для устройств контроля замыкания на землю со ступенью предварительного предупреждения.

В качестве альтернативы можно установить значение отклика на значение, которое на 50 % выше, чем значение, требуемое в стандартах. Список необходимых значений можно найти в загружаемой версии этой статьи.

Также возможно настроить значение отклика в соответствии с требованиями DIN VDE 0105-100 (VDE 0105-100):2009-10 (см. Таблицу 3). Здесь ответственность за использование соответствующего опыта лежит на проектировщике или установщике системы.

В некоторых районах есть нагрузки, которые отключаются на время, напр. насосы пожаротушения, приводы клапанов, подъемные двигатели или аварийные генераторы. Пока они выключены, влага или другие воздействия могут привести к повреждению изоляции в питающем кабеле или в самой нагрузке, и эти повреждения остаются незамеченными. В этих случаях используются автономные мониторы. Более подробную информацию об автономном мониторинге можно найти здесь.

Во время периодических испытаний измерение сопротивления изоляции является частью измерений, проводимых в соответствии с DIN VDE 0105-100 (VDE 0105-100):2009-10.

Сопротивление изоляции в определенной степени подвержено старению, однако влажность и т. д. также оказывает существенное влияние, так что требуются более низкие значения, чем для новых систем. (таблица 3). Метод измерения идентичен первоначальному измерению.

Измерение напряжения	Без подключенного оборудования	С подключенным и включенным оборудованием	Установки на открытом воздухе или в местах, где полы, стены и оборудование опрыскиваются для очистки	Установки на открытом воздухе или в местах, где полы, стены и оборудование опрыскиваются для очистки	ИТ-системы	БСНН/ЗСНН
Измерение напряжения	Без подключенного оборудования	С подключенным и включенным оборудованием	Подключенное оборудование	Без подключенного оборудования	ИТ-системы	БСНН/ЗСНН
тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	250 В постоянного тока
Изоляционное сопротивление	1000 Ом/В	300 Ом/В	150 Ом/В	500 Ом/В	50 Ом/В	0,25 МОм

Электрическое оборудование необходимо регулярно проверять, чтобы убедиться в его исправности. Испытание электрического оборудования описано в DIN VDE 0701-0702 (VDE 0701-0702):2008-06, а медицинское электрическое оборудование должно быть испытано в соответствии с DIN EN 62353 (VDE 0751-1):2008-08.

Измерение изоляции является частью испытаний в этих стандартах. Сопротивление изоляции измеряется между активными частями и соответствующей проводящей частью, до которой можно дотронуться физически, при включенном устройстве; пределы должны быть соблюдены. Ограничения можно найти в загружаемой версии этой статьи.

В случае медицинских электрических устройств также требуется, чтобы выключатель блока питания был включен. Измеряемое напряжение определено как 500 В постоянного тока.

Измерение проводится между

Блок питания и (незаземленные) доступные проводящие части (класс защиты I/II)
Блок питания и все соединения пациента на контактных частях тип F и защитное заземление (класс защиты I)
Все соединения с пациентом на контактных частях типа F и (незаземленные) доступные проводящие части (класс защиты II)

В соответствии с DIN EN 62353 (VDE 0751-1):2008- 08 не содержит ограничений, используются ограничения предыдущего стандарта VDE 0751-1:

Устройства с классом защиты I ≥ 2 МОм
Устройства с классом защиты II ≥ 7 МОм
для рабочих частей типа CF ≥ 70 МОм статья.
Загрузки
Изделия
Мониторинг замыкания на землю, незаземленный
ISOMETER® серия iso685
Детектор замыкания на землю для незаземленных систем переменного/постоянного тока
Определение места замыкания на землю, незаземленный
Серия ISOSCAN® EDS440
Модуль обнаружения замыкания на землю для незаземленных систем переменного/постоянного тока
Мониторинг замыкания на землю, незаземленный
ISOMETER® серия iso685
Детектор замыкания на землю для незаземленных систем переменного/постоянного тока
Детали
Определение места замыкания на землю, незаземленное
Серия ISOSCAN® EDS440
Модуль обнаружения замыкания на землю для незаземленных систем переменного/постоянного тока
Подробная информация
© Bender Inc. 0013 Декларация о защите данных

Советы по измерению сопротивления изоляции. Технические примечания

TestGuy 15 октября 2022 г., 18:28

Проведение периодических испытаний сопротивления изоляции может помочь предотвратить такие опасности, как поражение электрическим током и короткие замыкания, вызванные ухудшением изоляции в оборудовании распределения электроэнергии. Тестирование также может быть быстрым и удобным способом сбора важной информации о состоянии и качестве электрической изоляции.

Тестовые соединения

Проверка сопротивления изоляции — это простая проверка перенапряжения, при которой измеряется ток утечки между двумя проводниками или другой потенциал (например, заземление). Для многофазных цепей выполняется несколько комбинаций соединений между линией, фазой и землей.

Примеры испытательных соединений для сопротивления изоляции включают: фаза-нейтраль, фаза-земля и фаза-фаза. Необходимо соблюдать осторожность при подаче напряжения, всегда следить за тем, чтобы все точки испытательной цепи были должным образом маркированы и изолированы от посторонних.

Испытательное напряжение

500 вольт обычно считается безопасным напряжением для простых проверок электропроводки в большинстве коммерческих зданий. Для устранения неполадок в распределительном оборудовании может потребоваться испытательное напряжение 1 кВ, чтобы помочь выявить слабые места в изоляции.

В чувствительных приложениях, таких как проводка данных/телекоммуникации, должно использоваться очень низкое напряжение, например 50 В. Существует несколько стандартов, обеспечивающих рекомендуемое испытательное напряжение сопротивления изоляции, включая стандарты IEEE, NFPA и NETA.

Продолжительность теста

При проведении теста сопротивления изоляции приложенное напряжение должно работать, чтобы адекватно зарядить тестируемую цепь. Результирующие токи заставят тестер отображать показания, которые сначала изменяются, а затем стабилизируются. Общепризнано, что одна минута приемлема, но тестирование «годен/не годен» может быть завершено за меньшее время.

Приемлемые значения

То, что считается приемлемым сопротивлением изоляции, зависит от нескольких факторов, но большинство экспертов в данной области сходятся во мнении, что любое сопротивление в мегаомах обычно безопасно для подачи питания. Стандарты NETA определяют минимально допустимое значение 100 МОм для большинства распределительных устройств низкого напряжения, кроме трансформаторов.

Влияние на показания

Температура изоляции является самым важным фактором при интерпретации измерений сопротивления изоляции. Все записанные результаты должны быть скорректированы на общую базовую температуру, например 20°С.

При анализе трендов значений с течением времени следует использовать показания с поправкой на температуру, чтобы обеспечить большую точность. Продолжающаяся тенденция к снижению является признаком ухудшения изоляции, даже если измеренные значения сопротивления превышают минимально допустимый предел.

Влажность — еще один фактор, который может влиять на показания сопротивления изоляции. Каждый тип изоляционного материала будет реагировать по-разному, и результаты могут быть значительно снижены в среде с высокой относительной влажностью. По этой причине важно задокументировать температуру и влажность окружающей среды в отчете об испытаниях.

Соотношения (DAR и PI)

Показания сопротивления одиночной изоляции не представляют большой ценности в отношении состояния системы изоляции, за исключением выявления грубых аномалий. Чтобы получить истинную меру того, насколько хорошо электрическая изоляция может работать под нагрузкой, испытания проводятся в течение установленного периода времени, и значения делятся для получения соотношения. Значения DAR и PI можно сравнить с таблицами, составленными IEEE, которые указывают ожидаемое состояние изоляции.

Коэффициент диэлектрической абсорбции (DAR) представляет собой отношение значения сопротивления изоляции, измеренного через 1 минуту, к значению, измеренному через 30 секунд. Значения менее 1,25 указывают на сомнительное состояние изоляции, значения от 1,25 до 1,60 считаются «хорошей изоляцией», а значения выше 1,60 классифицируются как отличные.

Индекс поляризации (PI) представляет собой отношение значения сопротивления изоляции, измеренного через 10 минут, к значению, измеренному через 1 минуту. Любое значение PI ниже 1,0 считается плохой изоляцией, поскольку измеренное сопротивление в конечном итоге стало меньше, чем в начале испытания. Измеренные значения в диапазоне от 1,0 до 2,0 являются сомнительной изоляцией, от 2,0 до 4,0 классифицируются как хорошие, а все, что выше 4,0, считается отличным.

Для электродвигателей IEEE указывает два рекомендуемых минимальных значения PI, основанных на рейтинге теплового класса. Класс A имеет минимальное значение PI, равное 1,5, в то время как все остальные имеют значение 2. Когда значение PI превышает 8, это может указывать на то, что изоляция высохла и стала хрупкой до такой степени, что может выйти из строя как механически, так и электрически.

Стандарт IEEE 43, раздел 12.2.2, рекомендует, чтобы при сопротивлении изоляции выше 5 гигаом PI был недействительным. Это связано с тем, что ток утечки находится в диапазоне микроампер, и на измерение может влиять слишком много факторов.

Безопасность

Проверка сопротивления изоляции, как правило, безопасна для большинства электрических приборов, но следует соблюдать осторожность при проверке оборудования с твердотельными компонентами. Для автоматических выключателей с электронными расцепителями могут потребоваться специальные меры, прежде чем можно будет приступить к проверке изоляции.

Мощность прибора для проверки сопротивления изоляции крайне ограничена, но при несоблюдении надлежащих мер безопасности операторы могут быть поражены электрическим током. Крупные емкостные предметы, такие как обмотки и длинные отрезки кабеля, способны накапливать смертельные емкостные заряды.
