Подключение китайской люстры: Сборка и установка люстры: детальная инструкция по монтажу и подключению люстры

Как собрать и подключить люстру с пультом. На примере модели 8053/5+1 от компании ЭкономСвет.

Ну вот свершилось и вы собрались купить или уже купили себе люстру с пультом и тут вы сталкиваетесь с тем, что открыв коробку вы обнаруживаете там не готовую люстру, а целую кучу деталей которые надо ещё собрать. С этим пожалуй столкнётся каждый, но первый раз внешний вид деталей и то что вы видите, если вам привозят не собранную люстру, повергает вас в шок. Но оправившись от шока вы начинаете судорожно искать инструкцию, найдя которую вы понимаете, что развеять ваши мысли о том как подключается и собирается эта люстра вам не помогло вы начинаете искать в интернете как же это сделать. Для того что бы помочь вам не запутаться и по 10 раз не перебирать люстру и была написана эта статья. За пример мы взяли сравнительно сложную люстру с пультом.

Ну так вот открыв коробку вы видите примерно следующее.

Это ещё хорошо если тот кто доставляет может помочь собрать и повесить её, а может получиться и так что вы возьмёте люстру и вам придётся ломать голову над тем как же всё таки собрать. Ну так вот начнём по порядку смотрим на площадку и видим что ВСЁ УЖЕ СОБРАННО И ТРОГАТЬ НИЧЕГО НЕ НУЖНО. То есть если вы не электронщик то настоятельно не рекомендую менять схему, хотя если будут вопросы мы поможем вам подключить люстру и другими способами, но в общем случае этого делать не надо.

При подключении  главное не перепутайте с проводком идущим из радиомодуля как на рисунке — один проводок болтающийся на люстре это антенна при помощи которой работает пульт ду. Радио-модуль на рисунке квадратный с зелёной полосой.

Для подключения надо всего лишь надо найти кабель с клемником на конце. Это и есть единственное место куда подключается люстра в зал. Смотрите рисунок вот нечто подобное надо искать. Цвета там следующие. Жёлтый земля. Синий ноль. Коричневый или чёрный фаза. В данном случае все перепутано но чёрный всё так же остаётся фазой.

Важно: соблюдайте подключение фазы и нуля при подключении люстры

Несоблюдение этого правила приведёт к тому что у вас почти постоянно будут очень тускло гореть светодиоды и лишняя нагрузка на трансформаторы резко сокращает срок службы.

Далее после того как мы определились куда мы будем подключать люстру надо её собрать. Многие будут меня ругать, но наиболее удобно и быстро это делать если сразу оторвать защитное покрытие с металлических частей, так как потом это сделать очень сложно и велик шанс что нить сломать.

Потом необходимо прикрутить всё то что необходимо к основной раме, навесные элементы не ставим — так как они будут очень мешать при установке люстры.

Дальше надо разобраться с плафонами в данном случае они собираются из двух частей поэтому от рамы надо открутить плафон и собрать его.

После этого не устанавливая навесные элементы крепим люстру к потолку и только после этого навешиваем все «висюльки».

Ну и наслаждаемся новой люстрой у вас дома. Поздравляем сборка прошла успешно. Удачных вам покупок в нашем магазине.

Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Содержание:

1. Техника безопасности

2. Требуемый инструмент для монтажа люстры

3. Подготовительные работы: прозвон – определение фазы на потолке

4. Схемы подключения люстры

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

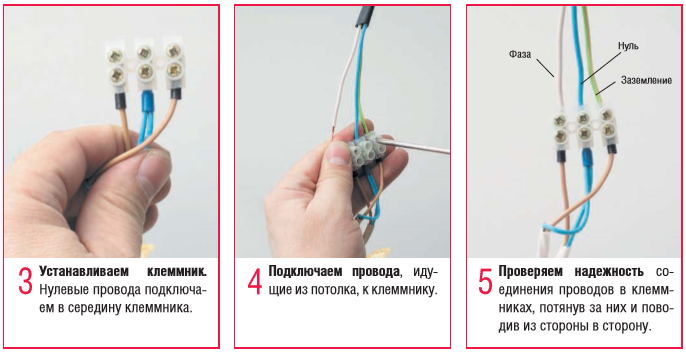

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Казалось бы простая операция — установка новой люстры — может смутить человека незнакомого с электрикой: куча проводов и это не понятно что и с чем связывать. Мы обсудим, как подключить к выключателю люстру с разным количеством рожков (и проводов).

Содержание статьи

• 1 Подготовка: непрерывность и определение фазы на потолке
  • 1.1 Провод заземления
  • 1.2 Поиск фаз и нуля
• 2 Провода люстры
  • 2. 1 Подключение к двойному выключателю
  • 2.2 Как подключить люстру к одинарному выключателю 70 30 10 130
• Правила подключения проводов
• 4 Подключение китайской люстры
• 5 Подключение галогенной люстры (с пультом и без)

Подготовка: прозвонка и определение фаз на потолке

Кому это не нужно хоть немного со значком с электросетями, остальное будет полезно. Человеку, который постоянно не имеет дела с электричеством, может быть сложно. Чтобы не запутаться, расскажем все по порядку: как найти фазу (или фазы) и ноль в проводах на потолке, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат вверху. В результате подключение люстры своими руками будет для вас легкой задачей.

Провод заземления

Если проводка уже сделана, из потолка торчат два, три или четыре провода. Один из них точно «ноль», остальные — фаза, еще может быть заземление.

Грозозащитный трос имеется в строящихся или недавно отремонтированных домах

Грозозащитный провод есть не всегда, только в строящихся домах или после капитального ремонта с заменой электропроводки. По стандарту он имеет желто-зеленый цвет и подключается к этому же проводу на люстре. Если в вашей люстре его нет, тщательно изолируем оголенный провод и оставляем как есть. Нельзя оставлять его неизолированным — можно случайно замкнуть накоротко.

Ищем фазы и ноль

С остальными проводами нужно разобраться: где «фаза», а где «ноль». В старых домах все провода обычно одного цвета. Чаще всего черный. Новые здания могут быть черно-синими или коричнево-синими. Иногда присутствует красный цвет. Чтобы не угадывать по цветам, их проще окольцевать.

Если у вас три провода на потолке и двухкнопочный выключатель на стене, то у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозвонить можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Во время работы поверните ключ переключателя в положение «включено» (включая входной автоматический выключатель на приборной панели). После набора поверните ключи переключателя в положение «выключено». Если есть возможность, лучше вырубить автомат на приборной панели и подключить люстру с выключенным питанием.

Непрерывная прозвонка проводов на потолке темтером

Как прозвонить и идентифицировать провода тестером показано на фото. Установить переключатель в положение «вольт», выбрать шкалу (более 220 В). Поочередно прикасайтесь щупами к парам проводов (держите щупы за ручки, не прикасайтесь к оголенным проводникам). Две фазы между собой не «прозваниваются» — изменений на индикаторе не будет. Если вы найдете такую ​​пару, скорее всего, это две фазы. Третий провод скорее всего «ноль». Теперь каждую из предложенных фаз соедините щупами с нулем. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — а две фазы обозначаются буквой L. Если все провода одного цвета, как-нибудь их пометьте: краской, цветным маркером, кусок скотча. Фазы — одним цветом, ноль — другим.

Индикаторной отверткой работать проще: достаточно прикоснуться ее концом к оголенному проводнику. Горит — фаза, нет — ноль. Очень просто.

Индикаторной отверткой найти фазу

Если торчит только два провода, то один из них фаза, другой нуль. В этом случае на выключателе есть одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте здесь.

Провода люстры

Подключить люстру с 2-мя проводами легко: один из них прикрутить к фазе, другой к нулю. Какой — неважно. Если на потолке две фазы, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. Мы определились с назначением желто-зеленых. Это заземление. Если такой же провод находится на потолке, подключитесь к нему. С остальным тоже нужно разобраться.

3-проводную люстру подключить не намного сложнее. Если один из них заземлен (желто-зеленый) это может быть:

• игнорировать — если проводов этого цвета (или подобного) нет на потолке,
• подключаются к одному цвету.

На самом деле других вариантов нет. Три провода в основном встречаются в светильниках с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая текущим рекомендациям.

Подключение к двухклавишному выключателю

Подключить пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по тому же принципу. Каждый из рожков имеет два цветных провода. Чаще всего это синий и коричневый провода, но бывают и другие вариации. Для подключения к двойному выключателю их все нужно разделить на три группы: две фазы и одна ноль.

Подключение пятирожковой люстры к двойному (двухкнопочному) выключателю

Сначала все синие провода соединяются между собой и хорошо скручиваются. Это ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это не имеет значения. Но по стандарту синий означает именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже видно, что все синие проводники объединены в одну группу. Это ноль.

Перед подключением люстры группу проводников

Теперь разделите остальные на две группы. Расклад произвольный. Одна группа лампочек будет включаться от одного ключа, вторая от другого. В пятирожковой люстре обычно комбинируют 2+3, но можно и 1+4. В четырехрычажке тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Скрутите разделенные провода между собой. Получили две группы, которые подключаются к «фазам» на потолке.

Как подключить люстру к одному выключателю

Если на потолке всего два провода, а на люстре проводов много, но только двух цветов, то все просто. Все проводники одного цвета скрутите оголенными частями и подключите к одному из проводов на потолке (неважно к какому). Соберите все проводники второго цвета в один пучок и подключите их ко второму потолку. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к однокнопочному выключателю

При таком включении все лампы будут гореть одновременно.

Правила подключения проводов

При работе с электричеством мелочей не бывает. Поэтому подключаем провода в люстре по всем правилам. При объединении в одну группу их недостаточно просто скрутить и навинтить защитный колпачок.

Необходимо соединить провода от люстры и выключателя в клеммной коробке

Такая скрутка рано или поздно окислится и начнет нагреваться. Крайне желательно пропаивать такие соединения. Если вы умеете обращаться с паяльником и оловом, обязательно сделайте это. Это гарантирует нормальный контакт и соединение не будет нагреваться.

Теперь о том, как соединить провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки не допускаются. Необходимо использовать клеммные коробки. Ими комплектуется большинство современных люстр. Если нет, купите в любом хозяйственном магазине или у продавца осветительных приборов.

При использовании такой клеммной коробки возникает проблема: скрутка большого количества проводов просто не помещается в отверстие. Выход: припаять к соединению проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм ² ). Хорошо заизолируйте это соединение, а свободный конец припаянного проводника вставьте в клеммную коробку (длинный не нужен — см 10 более чем достаточно).

Вставив все провода от люстры в клеммник и затянув винты, вся конструкция поднимается к потолку. Там его предварительно закрепляют, после чего провода подключаются к клеммнику в нужном порядке. В этом случае важно установить «нули» один напротив другого. Фазы к фазам подключаются в случайном порядке.

Здесь описано правильное подключение проводов в распределительной коробке.

Подключение китайской люстры

Большинство относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, но есть проблемы с качеством электромонтажа. Поэтому перед подключением люстры нужно проверить ее электрические характеристики.

Сначала проверяется целостность изоляции. Их можно собрать в один пучок и закоротить на корпус. Тестер не должен ничего показывать. Если есть какие-либо признаки, у вас есть два варианта: искать и заменять поврежденный провод или нести его на обмен.

Второй этап тестирования — проверка каждого рупора. От клаксона идут два провода. Они припаяны в патроне к двум контактам. Назовите каждый провод с соответствующим контактом. Прибор должен показывать короткое замыкание (короткое замыкание или бесконечность в зависимости от модели).

После проверки начните группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные лампы работают не от 220 В, а от 12 В или 24 В. Поэтому в каждую из них устанавливаются понижающие трансформаторы и собирается вся схема и готовы к установке. Свободными остаются только два проводника, которые необходимо соединить с торчащими из потолка проводами. Подключается в любом порядке, «фаза» и «ноль» значения не имеют.

Если люстра оснащена дистанционным управлением, к трансформаторам добавляется блок управления. Подключение такое же: есть два проводника, которые нужно соединить с теми, что на потолке. Третий проводник, идущий с другой стороны (он тонкий) — это антенна, по которой осуществляется связь между пультом и блоком управления. Этот проводник остается внутри стекла как есть.

О том, как подключить люстру с пультом, смотрите в следующем видео.

Китайская люстра — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
