Справочная таблица. Наружные диаметры кабелей (проводов) мм. — SJAI

• Главная
• Техническая информация
• Справочная таблица. Наружные диаметры кабелей (проводов) мм.

Число жил, сечение мм. кабеля (провода)	Наружный диаметр мм.							Число жил, сечение мм. кабеля (провода)	Наружный диаметр мм.
	ВВГнг	КВВГ	КВВГэ	ПВС	АВВГ	ПВ1	ПВ3		ВВГнг	КВВГ	КВВГэ	ПВС	АВВГ
1х0,75						2,4	2,7	4х70	33,2				31,3
1х1						2,5	2,8	4х95	37,5				35,1
1х1,5	5,4					3	3,2	4х120	40,4				38,8
1х2,5	5,6				5,8	3,5	3,6	4х150	43,7				42,2
1х4	6				6,7	4	4	5х0,75				7,4
1х6	6,5				7,1	5	5,5	5х1		9,5	10,3	8,3
1х10	7,8				7,9	5,5	6,2	5х1,5	10	10	10,9	10
1х16	9,9				9,5	7	8,2	5х2,5	11	11,1	11,5	11,5	12,1
1х25	11,5				11	9	10,5	5х4	12,8				14,5
1х35	12,6				12	10	11	5х6	14,2				15,8
1х50	14,4				13,7	12,5	13,2	5х10	17,5				17,9
1х70	16,4				15,2	14	14,8	5х16	22				20,8
1х95	18,7				17,3	16	17	5х25	26,8				25,5
1х120	20,4				19,2			5х35	29,8				28,1
1х150	21,1				22,2			5х50	35				32,7
1х185	24,7				24,8			5х70					37,1
1х240	27,4				27,7			5х95					42,8
2х0,75				6				5х120					47,3
2х1				6,7				5х150					55,8
3х0,75				6,3				5х185
3х1				7,1				7х1		10	11
3х1,5	9,2			8				7х1,5		11,3	11,8
3х2,5	10,2			9,6	10,3			7х2,5		11,9	12,4
3х4	11,2				12,2			10х1		12,9	13,6
3х6	11,8				13,2			10х1,5		14,1	14,5
3х10	14,6				14,8			10х2,5		15,6	17,1
4х0,75		7,7	8	6,9				14х1		14,1	14,6
4х1		8,1	8,4	7,7				14х1,5		15,2	15,7
4х1,5	9,8	9,2	10,1	9				14х2,5		16,9	18,7
4х2,5	11,5	11,1	11,1	10,5	11,2			19х1		15,2	16,9
4х4	11,8				13,3			19х1,5		16,9	18,5
4х6	13				14,4			19х2,5		19,2	20,5
4х10	15,9				16,3			27х1		18	19,9
4х16	20,4				18,9			27х1,5		19,3	21,5
4х25	24,4				22,7			27х2,5		21,7	24,3
4х35					25,5			37х1		19,7	21,9
4х50	29,6				29,6			37х1,5		21,5	24,1

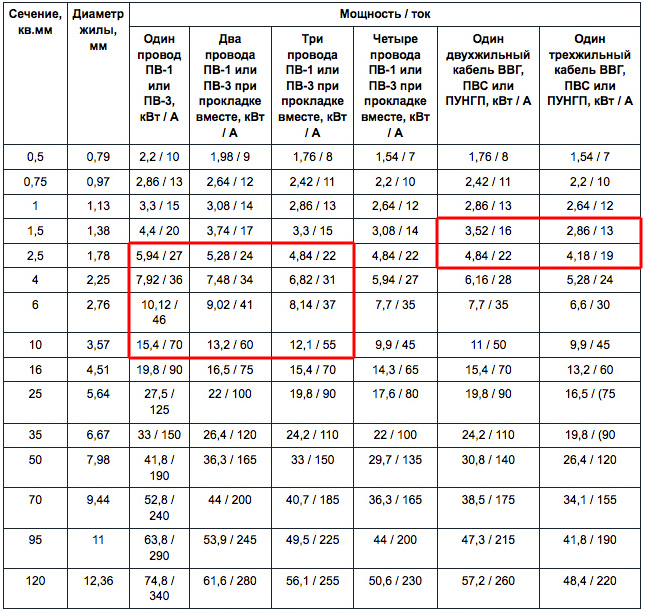

Наружные диаметры кабеля.

Справочные таблицы

Наружные диаметры (мм) трехжильных силовых кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке на напряжение 10кВ

nхS мм²	АСГ	ААГ	АСШв	ААШв ААШп	АСБГ	АСБ	АСБл АСБ2л	ААБл ААБ2л	СБГ	СБ	СБл СБ2л
3×25	27,9	27,1	32,3	31,9	33,1	37,5	38,5	38,5	33,9	37,4	38,4
3×35	30,0	29,0	34,1	33,8	34,9	39,3	40,3	40,4	35,8	39,4	40,4
3×50	32,3	31,3	36,8	36,5	37,2	41,6	42,6	42,7	38,4	41,6	42,6
3×70*	—	35,6	—	38,8	39,7	44,1	45,1	45,0	41,2	45,6	46,6
3×70	34,8	33,6	39,3	40,8	—	—	—	47,0	—	49,2	—
3×95	37,4	36,5	42,2	41,7	42,6	47,0	48,0	47,9	—	—	—
3×95*	—	38,7	—	42,9	—	—	—	50,1	44,8	49,2	50,2
3×120	40,0	38,9	44,5	44,1	44,9	49,3	50,3	50,3	—	—	—
3×120*	—	42,4	—	48,0	—	—	—	53,8	47,8	52,2	—
3×150	43,0	41,8	47,6	47,4	47,6	52,0	53,0	53,2	—	—	53,2
3×150*	44,6	45,4	49,2	50,9	49,2	53,6	54,6	56,7	51,3	55,7	56,7
3×185	45,5	44,8	50,3	50,4	50,3	54,7	55,7	56,2	—	—	—
3×185*	47,9	48,3	52,5	53,9	52,5	56,9	57,9	59,7	54,3	58,7	59,7
3×240	49,5	48,6	54,1	54,2	54,1	58,5	59,5	60,0	—	—	—
3×240*	52,8	53,3	57,8	59,3	58,6	63,0	64,0	65,9	60,5	64,9	65,9

Наружные диаметры (мм) четырехжильных силовых кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке на напряжение 1кВ

nxS мм²	АСГ	ААГ	АСШв	ААШв	АСБГ	АСБ	АСБл АСБ2л	ААБЛ	СБГ	СБ	СБл СБ2л
4×25	19,3	—	23,2	—	24,4	28,8	29,8	—	26,7	29,5	30,5
4×35	21,5	22,0	25,8	27,0	26,6	31,0	32,0	33,7	27,2	31,6	32,6
4×50	24,4	24,9	28,7	30,0	29,5	33,9	34,9	36,4	37,4	34,4	35,4
4×70	27,2	28,0	31,6	33,4	32,4	36,8	37,8	39,8	35,6	40,0	40,0
4×70*	29,5	28,8	33,9	33,9	34,7	39,1	40,1	40,3	41,3	41,4	41,4
4×95	30,6	30,5	34,7	36,0	35,5	39,9	40,9	—	39,1	43,5	—
4×95*	33,1	33,5	37,6	38,9	38,0	42,4	43,4	44,9	44,3	44,4	44,4
4×120	34,2	36,3	38,7	41,8	39,1	43,5	44,5	—	43,6	47,9	47,9
4×120*	37,6	36,8	42,1	42,2	42,5	46,9	47,9	48,2	47,8	48,0	49,0
4×150*	—	37,5	45,3	45,3	46,0	51,3	51,3	51,4	—	50,8	50,8
4×185*	—	40,1	49,3	49,6	49,7	54,9	54,9	55,2	—	54,3	54,3
4×240*	—	48,9	54,5	54,8	54,9	60,1	60,1	60,4	—	—	—

Наружные диаметры (мм) четырехжильных силовых кабелей с пластмассовой изоляцией на напряжение 1 кВ

nxS мм²	с ПВХ изоляцией				с изоляцией из сшитого полиэтилена
	АВВГ	ВВГ	АВБбШв	ВБбШв	АПвВГ	ПвВГ	АПвБбШв	ПвБбШв
4×16	18,9	20,4	22,5	24,0	18,3	20,2	—	23,8
4×25	22,7	23,2	26,7	27,2	22,5	22,9	—	26,9
4×35	25,5	26,0	29,3	29,8	25,7	26,1	—	29,9
4×50	29,6	29,6	33,4	33,4	31,6	30,6	34,7	34,8
4×70	33,0	33,2	37,2	37,4	35,0	34,5	38,1	38,3
4×95	37,5	37,5	41,1	41,3	39,1	38,2	42,0	42,0
4×120	40,5	40,5	44,1	44,2	42,3	41,3	45,6	45,5
4×150	43,7	43,7	47,7	47,9	45,7	45,2	49,0	49,0
4×185	47,7	47,9	51,4	51,7	50,0	49,3	52,8	53,1
4×240	53,5	53,5	57,7	57,7	55,7	55,1	58,8	58,9

Таблица размеров проводников кабеля американского калибра

(AWG)

---

Американский калибр проводов (AWG) — это стандартизированная система калибров проводов для диаметров круглых, сплошных, цветных, электропроводящих проводов. Чем больше номер AWG или сечение провода, тем меньше физический размер провода. Наименьший размер AWG — 40, а наибольший — 0000 (4/0). Общие эмпирические правила AWG: на каждые 6 калибров диаметр проволоки удваивается, а на каждые 3 калибра площадь поперечного сечения удваивается. Примечание — калибр проволоки W&M, калибр стальной проволоки США и калибр музыкальной проволоки — это разные системы.

American Wire Gauge (AWG) Таблица размеров и свойств

В таблице 1 перечислены размеры AWG для электрических кабелей/проводников. В дополнение к размеру провода в таблице приведены значения нагрузки (тока), несущей способности, сопротивления и скин-эффекта. Указанные сопротивления и глубина поверхностного слоя относятся к медным проводникам. Подробное описание каждого свойства проводника приведено ниже в Таблице 1.

Таблица 1. Размеры и свойства кабелей и проводников американского калибра проводов (AWG)

AWG	Диаметр  [дюймы]	Диаметр  [мм]	Площадь [мм 2 ]	Сопротивление  [Ом / 1000 футов]	Сопротивление [Ом/км]	Макс. ток  [Ампер]	Макс. частота  для 100 % глубины скин-слоя
0000 (4/0)	0,46	11.684	107	0,049	0,16072	302	125 Гц
000 (3/0)	0,4096	10.40384	85	0,0618	0,202704	239	160 Гц
00 (2/0)	0,3648	9.26592	67,4	0,0779	0,255512	190	200 Гц
0 (1/0)	0,3249	8.25246	53,5	0,0983	0,322424	150	250 Гц
1	0,2893	7.34822	42,4	0,1239	0,406392	119	325 Гц
2	0,2576	6. 54304	33,6	0,1563	0,512664	94	410 Гц
3	0,2294	5.82676	26,7	0,197	0,64616	75	500 Гц
4	0,2043	5.18922	21,2	0,2485	0,81508	60	650 Гц
5	0,1819	4.62026	16,8	0,3133	1.027624	47	810 Гц
6	0,162	4.1148	13,3	0,3951	1.295928	37	1100 Гц
7	0,1443	3,66522	10,5	0,4982	1.634096	30	1300 Гц
8	0,1285	3,2639	8,37	0,6282	2. 060496	24	1650 Гц
9	0,1144	2.		6,63	0,7921	2,598088	19	2050 Гц
10	0,1019	2,58826	5,26	0,9989	3.276392	15	2600 Гц
11	0,0907	2.30378	4,17	1,26	4.1328	12	3200 Гц
12	0,0808	2.05232	3,31	1,588	5.20864	9,3	4150 Гц
13	0,072	1,8288	2,62	2.003	6,56984	7,4	5300 Гц
14	0,0641	1.62814	2,08	2,525	8. 282	5,9	6700 Гц
15	0,0571	1.45034	1,65	3,184	10.44352	4,7	8250 Гц
16	0,0508	1.29032	1,31	4.016	13.17248	3,7	11 кГц
17	0,0453	1.15062	1,04	5.064	16.60992	2,9	13 кГц
18	0,0403	1.02362	0,823	6.385	20.9428	2,3	17 кГц
19	0,0359	0,		0,653	8.051	26.40728	1,8	21 кГц
20	0,032	0,8128	0,518	10. 15	33.292	1,5	27 кГц
21	0,0285	0,7239	0,41	12,8	41.984	1,2	33 кГц
22	0,0254	0,64516	0,326	16.14	52.9392	0,92	42 кГц
23	0,0226	0,57404	0,258	20,36	66.7808	0,729	53 кГц
24	0,0201	0,51054	0,205	25,67	84.1976	0,577	68 кГц
25	0,0179	0,45466	0,162	32,37	106.1736	0,457	85 кГц
26	0,0159	0,40386	0,129	40,81	133. 8568	0,361	107 кГц
27	0,0142	0,36068	0,102	51,47	168.8216	0,288	130 кГц
28	0,0126	0,32004	0,081	64,9	212.872	0,226	170 кГц
29	0,0113	0,28702	0,0642	81,83	268.4024	0,182	210 кГц
30	0,01	0,254	0,0509	103,2	338.496	0,142	270 кГц
31	0,0089	0,22606	0,0404	130.1	426.728	0,113	340 кГц
32	0,008	0,2032	0,032	164,1	538. 248	0,091	430 кГц
33	0,0071	0,18034	0,0254	206,9	678.632	0,072	540 кГц
34	0,0063	0,16002	0,0201	260,9	855.752	0,056	690 кГц
35	0,0056	0,14224	0,016	329	1079.12	0,044	870 кГц
36	0,005	0,127	0,0127	414,8	1360	0,035	1100 кГц
37	0,0045	0,1143	0,01	523.1	1715	0,0289	1350 кГц
38	0,004	0,1016	0,00797	659,6	2163	0,0228	1750 кГц
39	0,0035	0,0889	0,00632	831,8	2728	0,0175	2250 кГц
40	0,0031	0,07874	0,00501	1049	3440	0,0137	2900 кГц

AWG Примечания : Американский калибр проводов (AWG) представляет собой стандартизированную систему калибров проводов, используемую преимущественно в США для определения диаметра электропроводящих проводов. Общее эмпирическое правило заключается в том, что при уменьшении на каждые 6 калибров диаметр проволоки удваивается, а на каждые 3 калибра удваивается площадь поперечного сечения.

Диаметр Примечания : Мил — это единица длины, равная 0,001 дюйма («миллидюйм» или «тысячная часть дюйма»), т.е. 1 мил = 0,001 дюйма.

Примечания по сопротивлению : Сопротивление, указанное в таблице выше, относится к проводнику из медного провода. Для заданного тока можно использовать указанное сопротивление и применить закон Ома для расчета падения напряжения на проводнике.

Ток (импульс) Примечания : Значения тока, показанные в таблице, относятся к силовой передаче и были определены по правилу 1 ампер на 700 круговых мил, что составляет очень консервативный рейтинг . Для справки, в Национальном электротехническом кодексе (NEC) указана следующая допустимая нагрузка для медного провода при температуре 30 градусов Цельсия:
14 AWG — максимум 20 ампер на открытом воздухе, максимум 15 ампер в составе трехжильного кабеля;
12 AWG — максимум 25 А на открытом воздухе, максимум 20 А в составе трехжильного кабеля;
10 AWG — максимум 40 А на открытом воздухе, максимум 30 А в составе трехжильного кабеля.

Проверьте в соответствии с вашими местными электротехническими нормами допустимую силу тока (силу тока) для сети и настенной проводки.

Скин-эффект и глубина скин-эффекта Примечания : Скин-эффект – это тенденция переменного электрического тока (AC) распределяться внутри проводника так, что плотность тока вблизи поверхности проводника больше, чем плотность тока в его сердцевине. То есть электрический ток имеет тенденцию течь по «коже» проводника. Скин-эффект вызывает увеличение эффективного сопротивления проводника с увеличением частоты тока. Максимальная частота показа соответствует 100% глубине скин-эффекта (т.е. без скин-эффектов).

Американский калибр проводов (AWG) Размеры проводов

Отлично, теперь, когда вы вооружены этой информацией о AWG и проводниках, взгляните на некоторые проекты аудиокабелей Hi-Fi DIY и сетевых шнуров питания.

Размеры проводника

AWG

AWG	Диаметр [дюймы]	Диаметр [мм]	Площадь [мм 2 ]	Сопротивление [Ом / 1K футов]	Сопротивление [Ом/км]	Максимальный ток [Ампер]	Максимальная частота для 100% глубины скин-слоя
0000 (4/0)	0,46	11. 684	107	0,049	0,16072	302	125 Гц
000 (3/0)	0,4096	10.40384	85	0,0618	0,202704	239	160 Гц
00 (2/0)	0,3648	9.26592	67,4	0,0779	0,255512	190	200 Гц
0 (1/0)	0,3249	8.25246	53,5	0,0983	0,322424	150	250 Гц
1	0,2893	7.34822	42,4	0,1239	0,406392	119	325 Гц
2	0,2576	6.54304	33,6	0,1563	0,512664	94	410 Гц
3	0,2294	5.82676	26,7	0,197	0,64616	75	500 Гц
4	0,2043	5. 18922	21,2	0,2485	0,81508	60	650 Гц
5	0,1819	4.62026	16,8	0,3133	1.027624	47	810 Гц
6	0,162	4.1148	13,3	0,3951	1.295928	37	1100 Гц
7	0,1443	3,66522	10,5	0,4982	1.634096	30	1300 Гц
8	0,1285	3,2639	8,37	0,6282	2.060496	24	1650 Гц
9	0,1144	2.		6,63	0,7921	2,598088	19	2050 Гц
10	0,1019	2,58826	5,26	0,9989	3.276392	15	2600 Гц
11	0,0907	2. 30378	4,17	1,26	4.1328	12	3200 Гц
12	0,0808	2.05232	3,31	1,588	5.20864	9,3	4150 Гц
13	0,072	1,8288	2,62	2.003	6,56984	7,4	5300 Гц
14	0,0641	1.62814	2,08	2,525	8.282	5,9	6700 Гц
15	0,0571	1.45034	1,65	3,184	10.44352	4,7	8250 Гц
16	0,0508	1.29032	1,31	4.016	13.17248	3,7	11 кГц
17	0,0453	1.15062	1,04	5.064	16.60992	2,9	13 кГц
18	0,0403	1. 02362	0,823	6.385	20.9428	2,3	17 кГц
19	0,0359	0,		0,653	8.051	26.40728	1,8	21 кГц
20	0,032	0,8128	0,518	10.15	33.292	1,5	27 кГц
21	0,0285	0,7239	0,41	12,8	41,984	1,2	33 кГц
22	0,0254	0,64516	0,326	16.14	52.9392	0,92	42 кГц
23	0,0226	0,57404	0,258	20,36	66.7808	0,729	53 кГц
24	0,0201	0,51054	0,205	25,67	84.1976	0,577	68 кГц
25	0,0179	0,45466	0,162	32,37	106. 1736	0,457	85 кГц
26	0,0159	0,40386	0,129	40,81	133.8568	0,361	107 кГц
27	0,0142	0,36068	0,102	51,47	168.8216	0,288	130 кГц
28	0,0126	0,32004	0,081	64,9	212.872	0,226	170 кГц
29	0,0113	0,28702	0,0642	81,83	268.4024	0,182	210 кГц
30	0,01	0,254	0,0509	103,2	338.496	0,142	270 кГц
31	0,0089	0,22606	0,0404	130.1	426.728	0,113	340 кГц
32	0,008	0,2032	0,032	164,1	538. 248	0,091	430 кГц
33	0,0071	0,18034	0,0254	206,9	678.632	0,072	540 кГц
34	0,0063	0,16002	0,0201	260,9	855.752	0,056	690 кГц
35	0,0056	0,14224	0,016	329	1079.12	0,044	870 кГц
36	0,005	0,127	0,0127	414,8	1360	0,035	1100 кГц
37	0,0045	0,1143	0,01	523.1	1715	0,0289	1350 кГц
38	0,004	0,1016	0,00797	659,6	2163	0,0228	1750 кГц
39	0,0035	0,0889	0,00632	831,8	2728	0,0175	2250 кГц
40	0,0031	0,07874	0,00501	1049	3440	0,0137	2900 кГц

AWG : Американский калибр проводов (AWG) — это стандартизированная система калибров проводов, используемая преимущественно в Соединенных Штатах для определения диаметра электропроводящего провода. Общее эмпирическое правило заключается в том, что когда диаметр провода удваивается, AWG уменьшается на 6. (Например, № 2 AWG примерно в два раза больше диаметра № 8 AWG.) Это в четыре раза увеличивает площадь поперечного сечения и допустимую нагрузку. .

Диаметр : Мил — это единица длины, равная 0,001 дюйма («миллидюйм» или «тысячная часть дюйма»), т.е. 1 мил = 0,001 дюйма.

Сопротивление : Указанное выше сопротивление относится к медным проводникам. Для заданного тока используйте указанное сопротивление и примените закон Ома для расчета падения напряжения на проводнике. Алюминиевая проволока имеет проводимость примерно 61% меди.

Ток (емкость) : Значения тока, показанные в таблице, были определены с использованием правила 1 ампер на 700 круговых мил, что является очень консервативным значением для . В Национальном электротехническом кодексе (NEC) указана следующая допустимая нагрузка для медного провода при температуре 30 градусов Цельсия:

• 14 AWG — максимум 20 А на открытом воздухе, максимум 15 А в составе трехжильного кабеля;

• 12 AWG — максимум 25 А на открытом воздухе, максимум 20 А в составе трехжильного кабеля;

• 10 AWG — максимум 40 А на открытом воздухе, максимум 30 А в составе трехжильного кабеля.
