Заземление определение: Заземление. Что это такое и как его сделать.

Защитное заземление – определение, назначение, принцип действия, область использования.

Преднамеренное электрическое соединение металлических неТВЧ, которые могут оказаться ПН, с землёй(или её эквивалентом) для предотвращения поражения э. током.

Назначение: обеспечить безопасность человека в случае прикосновения с корпусом под напряжением.

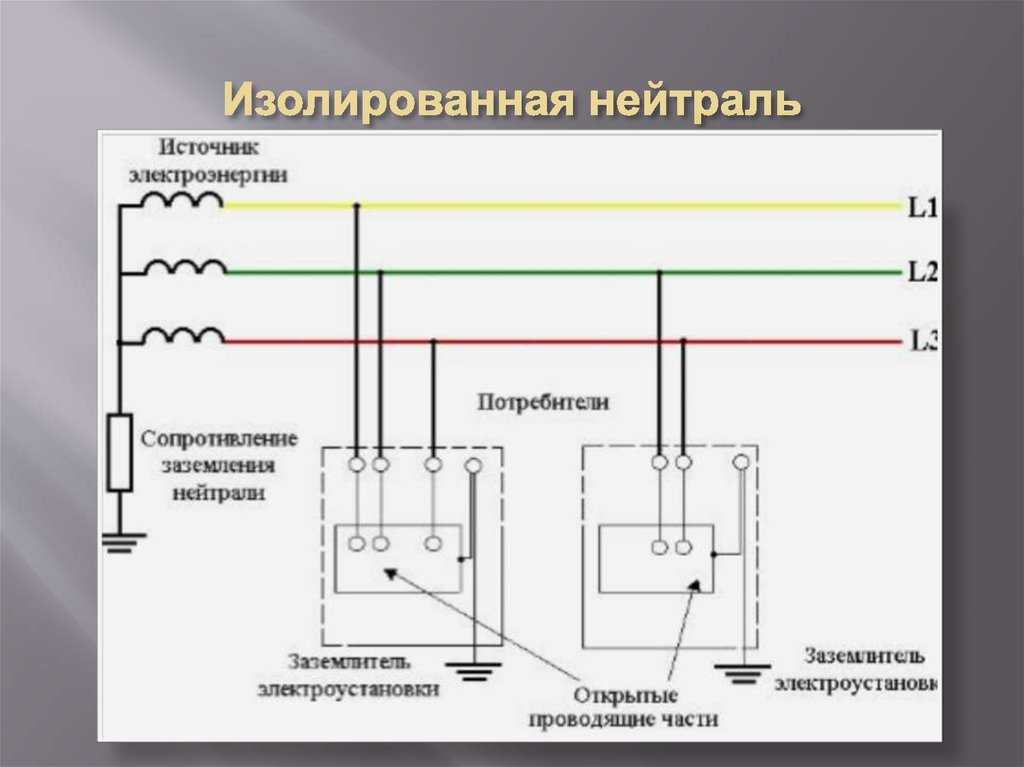

Используется в трёхфазных цепях с напряжением до 1000 В с изолированной нейтралью,и напряжением больше 1000В с любым режимом работы нейтрали.

Принцип действия: Снижает напряжение между неТВЧ и землёй до безопасного значения (за счёт уравнивания потенциала земли с неТВЧ).

21. Зануление – определение, назначение, принцип действия, область использования.

З – преднамеренное элетрич. соед-ние металлических нетоковедущих частей Эл. Оборудования, которые могут оказаться под напря-ем, с нулевым защитным проводом.

Назначение: устранить опасность поражения током в случае прикосновения к корпусу и др. нетоковед. метал. частям элетроустройств, оказавшихся под напряжением.

Принцип действия: превращение замыкания на корпус в однофазное короткое замыкание (м/у фазой и нулем) с целью вызвать большой ток, способный обеспечивать срабатывание защиты и тем самым автоматически отключить поврежденную установку от питающей сети. Такая защита: плавкие вставки, автоматы, магнитные пускатели встроенной тепловой защиты.

Обл-ть прим-ния: 3ёх фазные 4ёх проводные сети до 1000В с глухо заземленной нейтралью (320-280В)

22. Защитное отключение (зо) – определение, назначение, принцип действия, область использования.

ЗО – быстродействующая защита, обеспечивающая автоматическое отключение ЭУ при возникновении в ней опасности поражения током, которая может возникнуть при замыкании фазы на корпус, снижении сопротивления изоляции фаз относительно земли, при появлении в сети более высокого напряжения или прикосновении человека к ТВЧПН.

Состоит из прибора защитного отключения, отслеживающего некоторый параметр, и автоматического выключателя, который по сигналу ПЗО включает/выключает э. цепи под нагрузкой.

Назн. и принцип дей-вия: быстродействующая защита, обеспеч. авто откл-ние электр-вки при возникновении в ней опасности поражения током, кот. может возникнуть

• при замыкании фазы на корпус электрооб.

• при снижении сопротивления изоляции фаз, отн-но земли до опр-ного зн-ния

• при появления в сети высокого напряжения

• при случайном прикосновении к токов-щей части, нах. под напряжением

23. Выравнивание потенциала.

При замыкании фазы на землю образуется т.н. зона растекания потенциала – по мере удаления от точки касания провода потенциал точек поверхности земли изменяется от потенциала провода до потенциала земли.

При нахождении человека в этой зоне возможно поражение током шагового напряжения, обусловленного разностью потенциалов в точках соприкосновения ног человека с землёй. Для уменьшения шагового напряжения (замедления перепада потенциала, расширения зоны растекания) в грунт параллельно поверхности укладываются проводники, потенциал вдоль которых выравнивается.

Заземление частного дома

Заземление частного дома — 5.0 из 5, основанный на 1 голосе

Рейтинг:  5 / 510Заземление частного дома

Пожалуйста, оценитеОценка 1Оценка 2Оценка 3Оценка 4Оценка 5

Лето. Солнце. Дача. Как приятно отдохнуть от городской суеты в собственном доме! Жизнь в частном доме действительно имеет свои неоспоримые преимущества: личное пространство, близость природы, возможность самим выращивать овощи и фрукты, независимость от системы центрального отопления. Автомобиль в частном доме содержать легче, как и животных, ведь многие с детства мечтают о большой собаке.

Чтобы жизнь в своем доме приносила счастье и была безопасной для всех членов семьи, предусматривается система заземления, выполняемая в целях электробезопасности. Особенно это касается домов, в которых проложена двухпроводная электрическая сеть. Такие жилые постройки, как правило, спроектированы до вступления в силу серии ГОСТ 30331 под общим названием «Электроустановки зданий». Что собой представляет правильное заземление, определение этого понятия и его характеристики можно найти в соответствующих технических нормативных правовых актах – ТКП и ПУЭ. Давайте на примере посмотрим, какую роль в доме играет защитное заземление.

Бытовые приборы и техника в случае повреждения проводки, например, из-за старения или повреждения изоляции, могут оказаться под напряжением. Если в таком случае прикоснуться к частям бытовой техники, которые могут проводить ток (барабан стиральной машины, задняя стенка холодильника, электроплита, газовый котел и т.п.), то, если техника не заземлена, высока вероятность пострадать от действия напряжения.

Это может привести к самым разным последствиям: от легкого «щипка» до летального исхода. Если же заземление выполнено правильно и были проведены испытания системы заземления, а также в электрическом щитке смонтированы аппараты защиты с верно подобранными уставками (автоматы, УЗО, или дифавтоматы), бояться нечего. Рассмотрим, из чего состоит заземляющее устройство и есть ли способы произвести заземление частного дома своими руками.

Существует две реализации ЗУ — заземляющего устройства:

• традиционная – из вкопанных в почву электродов, соединенных с помощью металлических пластин сваркой, представлена на фото ниже. Из недостатков – большой объем работ по выкапыванию траншей и необходимость использования сварочного аппарата:

• более современная и менее трудоемкая реализация – модульное заземление, состоящее из погруженных вворачиванием в землю штырей, к которым затем сверху присоединяется с помощью муфты следующее звено и так далее. Чем глубже в земле находится электрод, тем меньше сопротивление заземляющего устройства. Элементы модульного заземления представлены на следующем изображении:

Затем та или иная конструкция ЗУ соединяется с шиной заземления в электрическом щитке, к которой присоединяются защитные проводники от металлических нетоковедущих элементов оборудования. В любом случае, инструкцию по заземлению всегда можно найти в соответствующих ТНПА.

Отдельно хочется отметить следующий момент. Если в доме есть газовый котел и/или к дому подведен газопровод, для их подключения и работы обязательно заземление вместе с установкой устройства защитного отключения – УЗО. Цель этого условия – недопущение взрывов и пожара. Поэтому к качеству монтажа заземления этих элементов надо предъявлять максимальные требования. Введение в работу газового оборудования производится с разрешения технадзора Горгаза (межрайгаза) при наличии акта проверки контура заземления. Важно помнить, что для обеспечения всех функций такой защитной меры нужно провести проверку заземления, к которому подключен частный дом, то есть необходимо измерить сопротивление заземляющего устройства и измерить переходные сопротивления. От этих сопротивлений будет зависеть время отключения защитных аппаратов. Где взять акт о заземлении? За его получением можно обратиться в лабораторию электрофизических измерений. Специалисты лаборатории «ТМРсила-М» проведут все необходимые испытания и выдадут технический отчет.

Наслаждайтесь жизнью.



Социальные кнопки для Joomla

заземление | значение заземления в словаре современного английского языка Лонгмана

Семейство слов (существительное) наземные подземные заземлители (прилагательное) безземельный подземный ≠ надземный заземленный (глагол) земля (наречие) метрополитен

Из словаря современного английского языка Longmangroundingground‧ing /ˈɡraʊndɪŋ/ существительное 1 [в единственном числе] ОБУЧЕНИЕ обучению основным частям предмета или обучению навыкам Базовые знания математики необходимы для курса экономики.

Получите/имейте знания в чем-либо Кандидаты должны иметь хорошие знания в области управления человеческими ресурсами. Хорошее / тщательное / твердое основание и т. Д. Цель курса состоит в том, чтобы дать учащимся основательные знания английского произношения.2 [исчисляемое] неисчислимое] процесс официального прекращения полета самолета, особенно потому, что летать небезопасно4 [неисчислимое] когда кто-то знает, каков их собственный характер, и понимает, что действительно важно, а что нет чувство заземленияПримеры из Корпуса заземления• У меня была неплохая подготовка в этом в CityTemple.• Курсовая работа дает прочную концептуальную основу, знакомящую с основными темами из экономики, социологии, истории и управления бизнесом.• Возможно, этот вывод, учитывая его подготовку в ученике, не данных учителей, является тенденциозным. • Соответственно, необходимо обеспечить некоторое теоретическое и методологическое обоснование для этой трансформации. • Их особый статус не требует обоснования или оправдания. • Он направлен на то, чтобы дать писателям и арт-директорам основательное обоснование рекламный бизнес и ценный непосредственный опыт. • Кандидаты в аспирантуру должны иметь глубокие экономические знания, предпочтительно на уровне магистра. • Таким образом, Ханс Слоун начал основательную подготовку, на которой он должен был построить свою успешную карьеру. хороший / основательный / солидный и т. д. заземления • Он направлен на то, чтобы дать писателям и арт-директорам основательные знания в области рекламного бизнеса и ценный личный опыт. • Но у него хорошая подготовка, потому что он знает об опасностях. • Претенденты на аспирантуру должны иметь основательные знания в области экономики, предпочтительно на уровне магистра. • Это, по его словам, дало ему хорошую подготовку. • Каждому ребенку нужна хорошая подготовка в области науки и техники. практические навыки. Из словаря Longman Business Dictionarygroundingground‧ing /ˈgraʊndɪŋ/ существительное [единственное число] обучение базовым знаниям предмета или навыкам заземления в Кандидаты должны иметь базовые знания в области методов исследования. Этот курс обеспечивает хорошее заземление в области управления распределением .

Определения заземления и соединения | EC&M

Почему так сложно понять заземление? Одна из причин заключается в том, что многие не понимают определения многих важных терминов. Итак, давайте рассмотрим несколько важных определений, содержащихся в статьях 100 и 250.

Склеивание [100] . Неразъемное соединение металлических частей вместе для формирования электропроводящего пути, способного безопасно проводить любой ток короткого замыкания, который может быть наложен на него.

Комментарий автора: Соединение осуществляется с помощью проводников, металлических желобов, соединителей, муфт, кабелей в металлической оболочке с фитингами и других приспособлений, признанных для этой цели [250.118].

Соединительная перемычка [100] . Проводник соответствующего размера в соответствии со статьей 250, обеспечивающий электрическую проводимость между металлическими частями электроустановки.

Эффективный путь тока замыкания на землю [250.2] . Преднамеренно сконструированный постоянный проводящий путь с низким импедансом, предназначенный для передачи тока короткого замыкания от точки замыкания на землю в системе электропроводки к источнику электропитания. Путь эффективного тока замыкания на землю предназначен для устранения опасного напряжения от замыкания на землю путем размыкания устройства защиты от перегрузки по току.

Заземляющий провод оборудования [100] . Путь тока замыкания с низким импедансом, используемый для соединения металлических частей электрооборудования, кабельных каналов и корпусов с эффективным путем тока замыкания на землю в сервисном оборудовании или источнике отдельной системы.

Комментарий автора: Заземляющий (заземляющий) проводник оборудования предназначен для обеспечения низкоомного пути тока повреждения к источнику электроснабжения для облегчения срабатывания устройств максимальной токовой защиты цепи с целью снятия опасного напряжения замыкания на землю на токопроводящие части [250. 4(A)(3)]. Ток неисправности возвращается к источнику питания (источнику), а не к земле! См. 250.118 для получения информации о допустимых типах заземляющих проводников оборудования.

Земля (Земля) [100] . Земля или токопроводящее тело, соединенное с землей.

Заземлен [100] . Связан с землей.

Замыкание на землю [100] . Непреднамеренное соединение между незаземленным проводником и металлическими частями корпуса, кабельными каналами или оборудованием.

Путь тока замыкания на землю[250.2] . Электропроводящий путь от замыкания на землю до источника электропитания.

Комментарий автора: Путь тока замыкания на землю не на землю! Это к источнику электропитания, обычно к клемме XO трансформатора. Разница между «эффективным путем тока замыкания на землю» и «путем тока замыкания» заключается в том, что эффективный путь тока замыкания на землю «преднамеренно» сконструирован для обеспечения пути тока замыкания с низким импедансом к источнику электропитания для целью устранения замыкания на землю. Путь тока замыкания на землю — это просто все доступные токопроводящие пути, по которым протекает ток замыкания при возвращении к источнику электропитания во время замыкания на землю.

Заземлено (Заземлено) [100] . Связан с землей.

Заземленный нейтральный проводник [100] . Проводник, который заканчивается клеммой, намеренно заземленной на землю.

Заземляющий провод [100] . Проводник, соединяющий оборудование с землей через заземляющий электрод.

Комментарий автора: Примером может служить проводник, используемый для подключения оборудования к дополнительному заземляющему электроду [250.56].

Электрод заземления [100] . Устройство, которое устанавливает электрическое соединение с землей. (См. с 250.50 по 250.70)

Заземляющий электрод (земля) проводник [100] . Проводник, который соединяет заземленный нейтральный провод сервисного оборудования [250.24(A)], кожух средств отключения здания или сооружения [250. 32(A)] или отдельно производный кожух систем [250.30(A)] с электродом (землей) .

Основная соединительная перемычка [100] . Проводник, винт или перемычка, соединяющие заземляющий (соединяющий) проводник сервисного оборудования с заземленным нейтральным сервисным проводником в соответствии с 250.24(B). (Подробнее см. 250.24(A)(4), 250.28 и 408.3(C).)

С глухим заземлением [100] . Преднамеренное электрическое соединение одного терминала системы с заземляющим проводником оборудования в соответствии с 250.30(A)(1).

Комментарий автора: Промышленность называет систему, в которой одна клемма соединена с металлическим корпусом, надежно заземленной системой.

Соединительная перемычка системы [100] . Проводник, винт или перемычка, соединяющие металлические части отдельной системы с обмоткой системы в соответствии с 250.30(A)(1).

Комментарий автора: Системная соединительная перемычка обеспечивает путь тока короткого замыкания с низким импедансом к источнику питания с целью устранения замыкания на землю.
