Электрокабель для прокладки в земле: Как проложить кабель в земле

Как выбрать кабель для прокладки в земле

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электрифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Способы прокладки кабеля

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например, площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками.

Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте.

Для этого необходима пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например

ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле к примеру это,  в грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ

, АПвВГ, АПВГ, ААПл, АСПл и другие.

Установочные провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно  прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГ), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

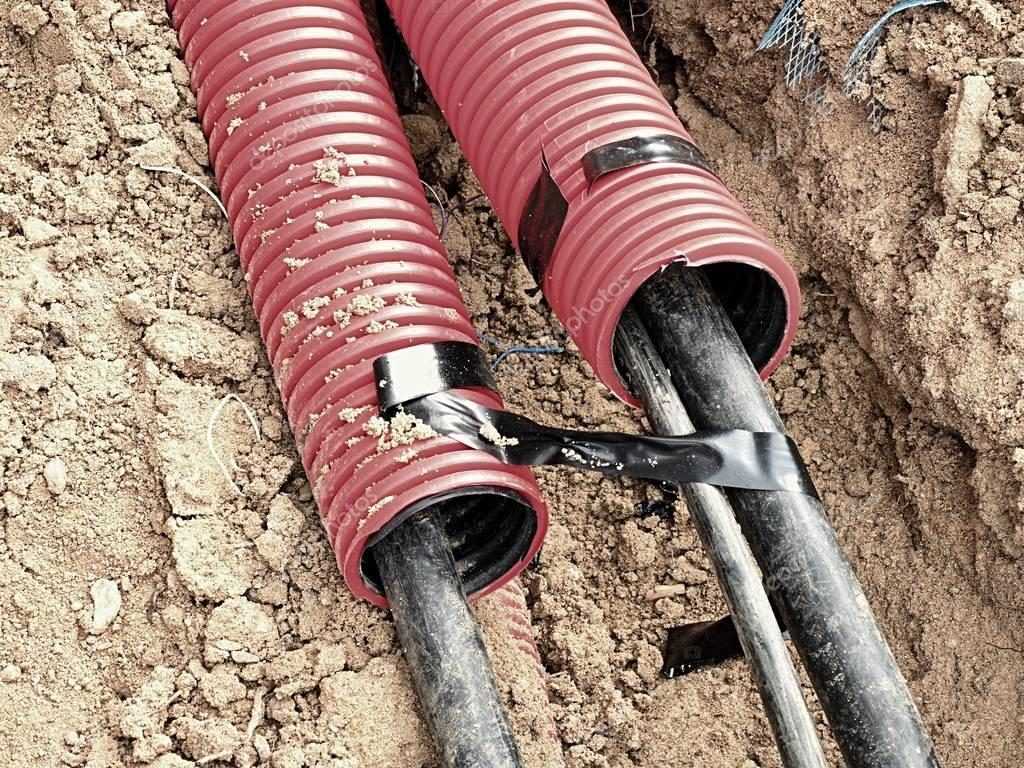

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ.

В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты. А так же в траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно их.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта.

Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Как прокладывать кабель в земле | Публикации

Если вам когда-нибудь придётся задумываться над вопросами подведения электроэнергии к собственному жилищу, то, несомненно, не стоит забывать о таком достаточно распространённом способе, как подземная энергомагистраль. Кабель, проложенный в земле имеет ряд неоспоримых преимуществ перед воздушной линией электропередачи. Итак, попробуем рассмотреть основные из них.

Безопасность и практически полное отсутствие риска возникновения пожара

Возможно, звучит несколько самоуверенно, но это именно так. Благодаря тому, что кабельная линия проходит под слоем грунта (земли, щебёнки и т. д.) полностью исключается вероятность соприкосновения линии, например, с деревьями, птицами, криминальными элементами и прочими неблагоприятными факторами, воздействие которых обычно приводит к обрыву проводов, КЗ и последующему возгоранию.

Эстетика и приятный дизайн

Часто бывает так, что хозяин жилища как следует заморочился и создал у себя на участке архитектурный шедевр в стиле Рококо, Ампира или того хуже – какого-нибудь Барокко. Естественно, при таком раскладе завешивать всё свободное пространство проводами как-то совсем не комильфо и даже одинокий провод, болтающийся от находящегося за территорией столба к дому вызовет не слишком приятные чувства у желающего насладиться выстроенной красотой праздношатающегося гражданина. Поэтому подземный вариант проведения КЛ в таком случае – единственно верное решение.

Долговечность

В отличие от биологических организмов, размещение КЛ под землёй в несколько раз увеличивает срок их службы, так как на кабель существенно снижается воздействие внешних агрессивных факторов (впрочем, об этом упомянуто выше). Электролиния спокойно себе лежит, не шевелясь, проводит ток и ни о чём не переживает – тепло, темно и почти сухо. Кстати, подземные КЛ ещё и надёжней, чем воздушные, что даёт возможность увеличивать допустимую токовую нагрузку. А в век цифровизированной технологичности, когда всё в доме подключено тем или иным способом к электросети, – это существенный плюс. Чем выше потенциал, тем меньше забот и автоматов.

Но есть одно «НО»

Серьёзный минус подземного расположения кабеля – ресурсозатраты. Вкопать пару столбов и просверлить отверстие в стене дома существенно легче, нежели чем вырыть длинную траншею, организовать дренаж, защитить КЛ от давления почвы и др. Все эти процедуры отнимут не только время, но и достаточное количество средств. А сфилонить не получится. Нужно каждый этап в обязательном порядке проводить в соответствии с ПУЭ (правилами устройства электроустановок – своеобразная библия для всех электриков, монтажников и энергетиков), так как в противном случае в короткие сроки изоляция линии придёт в негодность, разрушится, и все усилия пойдут прахом – кабель без изоляционного материала не работает. Более того, он становится крайне опасным для всех.

Виды кабеля

Бронированный силовой

Хорошо держит давление верхнего слоя почвы и является одним из лучших вариантов проведения силовой линии под землёй. Самый популярный вид — это силовой бронированный лентами кабель, с медной жилой, изоляцией и защитным шлангом из ПВХ или ВБШв.

Кабель ВБШв

Но следует помнить, что даже такой хорошо защищённый проводник, как ВБШв, нужно использовать, ориентируясь всё на тот же ПУЭ. А именно:

• Вырыть соответствующую нормам траншею. Её средняя глубина от столба ЛЭП до ввода в дом – 70 см.
• Перед укладкой кабеля дно траншеи закрыть 20-сантиметровым слоем песка – он будет отводить лишнюю влагу и выступать в роли амортизатора для КЛ.
• Уложить бронированный кабель волнообразным методом.
• Завести КЛ в жилище. Здесь доступно несколько способов – либо через фундамент, либо через стену. При заводе кабеля через фундамент необходимо предварительно в отверстие для ввода вставить пластиковую или металлическую трубку. Делается это для снижения механического воздействия элементов фундамента или стены на оболочку кабеля.
• Подключить КЛ к защитному устройству в распределительном электрощите и к проводам воздушной линии посредством прокалывающих зажимов.
• Организовать заземление бронированной оболочки кабеля.
• Проверить правильность подключения, целостность КЛ, отсутствие перегибов или иных «нефизиологических» положений кабеля.
• Зарыть траншею, учитывая постепенную осадку грунта. Соответственно, засыпать следует так, чтобы на поверхности образовывался небольшой холмик – его запасов хватит, чтобы не получился провал.

Схема прокладки кабели в траншее

Небронированный силовой

Если вдруг по каким-либо причинам (чаще, конечно, это стоимость) бронированный кабель использовать возможности нет, то допускается ввод в дом через кабель ВВГ. Но его прокладка должна осуществляться строго в ПНД-трубе, которая и берёт на себя функцию защиты, то есть, брони. Особенность ПНД-труб в том, что они устойчивы к минусовым температурам, обладают высокой механической прочностью, стойки к воздействию химических реагентов и влаги. Плюс к тому, такие трубы не горят и не дымят при воздействии на них открытого огня (хотя, откуда под землёй огонь..?).

Небронированный кабель, так же, как и бронированный, перед укладкой в траншею следует внимательно проверить на целостность, токопроведение и другие полезные свойства (в ПУЭ об этом хорошо написано). Далее, необходимо выполнить алгоритм из следующих пунктов:

• Выкопать (внезапно) траншею.
• Уложить ПНД-трубу на дно (обязательно нужно подобрать оптимальный диаметр, так как в противном случае получиться не слишком качественно – либо возникнут сложности с протяжкой в неё кабеля, либо он там будет чрезмерно болтаться).
• Протянуть кабель в трубу, не прилагая больших усилий, а также избегая сильного его натяжения.
• Подвести КЛ к дому над или через фундамент — с помощью специально сделанного для этого отверстия необходимого диаметра.
• Засыпать траншею — сначала 10-сантиметровым слоем песка, затем грунтом.

Схема прокладки небронированного кабеля

Кстати, следует обязательно помнить о том, что на проведение работ, связанных с электричеством, необходимо озаботиться получением соответствующего разрешения у компетентных органов. Иначе существует вероятность того, что к вам придут «добрые» дяди или тёти и заставят всё сделать, как было до этого. И в этом есть доля рационализма – всё должно проходить согласно утверждённым и зафиксированным планам, чтобы в случае возникновения ЧС вам не пришлось за свой счёт восстанавливать все окрестности. Поэтому получить разрешение – первостепенная задача. Сделать это можно имея на руках правильно созданный проект энергоснабжения жилого (или не очень) помещения.

Другие, не менее полезные виды подземного кабеля

Бывает так, что в том месте, где необходимо проложить кабель, почва содержит высокую концентрацию агрессивных веществ, способных очень быстро и качественно превратить оболочку КЛ в историю. К таким веществам можно отнести шлак, насыпной строительный материал, солончак и т. д. В этом случае следует использовать кабели, упакованные в свинцовую оболочку. Такая защита хорошо себя зарекомендовала в подобных условиях и может также успешно противостоять такому процессу, как электрокоррозия.

Редко, но всё же, может возникать риск механического повреждения КЛ, расположенной даже глубоко под землёй. Здесь отлично себя покажет кабель, защищённый проволочной сеткой из алюминиевой или стальной проволоки. Для тех, кто ломает голову над тем, что же может такого случиться механического под землёй, поясняем – кабели с проволочной бронёй укладывают там, где бывают подвижки грунта – оползни, просадки, пучение в результате перепадов температур, образование оврагов в следствие естественных природных процессов и т. д.

Есть места, где всё относительно спокойно даже в долгосрочных перспективах. Тогда можно немного схитрить и сэкономить, проложив кабель, защищённый бумажной пропитанной изоляцией — вполне рабочий, долговечный и приемлемый вариант, значительно экономящий средства домовладельца. Также, если в почве отсутствует высокая коррозионная составляющая, смело можно использовать такие виды кабелей, как АВВГ, ААБл, ААШв и др. Если активность коррозионной среды находится на среднем уровне, то для таких условий подойдут марки ААШв, АПвБбШв, ААШп и т. д. При самых агрессивных вариантах нужно использовать ААБ2л, ААБ2лШв и их аналоги.

Вместо эпилога

Отметим, что перечисленные способы, виды и достоинства подземных кабелей отнюдь не полные. Для тех, кто желает в полной мере погрузиться в тематику, рекомендуем использовать специализированную литературу, ПУЭ, рассказы старожилов-электромонтажников, древние электротехнические скрижали и традиционные национальные предания и эпосы на электрокабельную тематику.

Что нужно знать о прокладке подземного электрического кабеля

Проведение электроэнергии к гаражу или садовому пруду? Узнайте о кодовых требованиях, вариантах глубины траншеи, материале кабелепровода и типах электрических проводов.

КУРГУ128/GETTY IMAGES

Да, вы можете провести электропроводку во дворе

Электрификация отдельного гаража, сарая для инструментов или садового пруда — это проект «сделай сам», с которым домовладельцы могут справиться самостоятельно.

Вам просто нужна правильная информация и руководство.

Национальный электротехнический кодекс содержит основные положения о допустимых методах и материалах электропроводки, требуемой глубине прокладки проводки и других соображениях безопасности, чтобы обеспечить безопасность и надежность подземной проводки в течение многих лет.

Существует четыре распространенных варианта прокладки подземной электропроводки через ваш двор. Ваш выбор в первую очередь зависит от типа вашей почвы.

Если он гранулирован и его легко копать, вы можете сэкономить деньги на электроматериалах, копая глубоко; вам может не потребоваться установка металлического или пластикового кабелепровода для защиты скрытой проводки от физического повреждения. С другой стороны, если почва каменистая или тяжелая глина, или вы столкнулись с большим количеством корней деревьев, вы можете свести копание к минимуму и защитить скрытую проводку в металлическом или пластиковом кабелепроводе.

Более того, ручные траншеекопатели, способные копать землю на глубину до 24 дюймов, легко можно взять напрокат во многих хозяйственных магазинах, хозяйственных центрах и пунктах проката оборудования. Вы можете арендовать траншеекопатель на полдня менее чем за 100 долларов и около 150 долларов за полный день. Еще одним вариантом является аренда мотоблока.

Семейный мастер на все руки

Четыре варианта глубины заложения подземной проводки

Решите, сколько копать вы готовы сделать и насколько глубокой будет ваша траншея. Это помогает определить тип проводки и метод, который вы будете использовать. Подземный кабель и провод могут быть установлены на разной глубине, в зависимости от типа трубопровода, провода или кабеля.

Шесть дюймов

Установите электрический кабелепровод из оцинкованного жесткого металла с отдельными изолированными проводами глубиной шесть дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двенадцать дюймов

Установите заглубленный кабель типа UF с защитой GFCI глубиной 12 дюймов.

• Защита GFCI — это компромисс, который обеспечивает повышенную электрическую безопасность при одновременном снижении потребности в более глубокой траншеи.

Восемнадцать дюймов

Установите трубу из ПВХ с отдельными изолированными проводами глубиной 18 дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двадцать четыре дюйма

Установите кабель типа UF для всего участка глубиной 24 дюйма.

• Это еще один компромисс между глубиной и физической защитой.
• Поскольку непосредственно проложенный кабель находится на дне траншеи без кабелепровода или защиты GFCI, он должен быть проложен глубже в землю.

Подробнее о каждом варианте читайте далее.

Спасибо за вашего помощника / Getty Images

Получите разрешение на электроснабжение и позвоните по номеру 811

Прежде чем мы углубимся в подробности, напоминаем вам о необходимости соблюдать следующие основные меры предосторожности при прокладке подземного кабеля: необходимы для вашего проекта.

Инспектор по электрике проверит глубину траншеи и проверит проводку до того, как она будет скрыта.

Несколько долларов, которые вы тратите на оплату инспекции, легко компенсируются тем, что профессионал одобряет вашу работу и следит за ее безопасностью.

Вопреки представлению о том, что разрешения на строительство автоматически увеличивают налоги на недвижимость, полный отчет о разрешениях и проверках в городском управлении поможет облегчить сделку, если вы продадите свой дом.

Если к прибытию инспектора ваша проводка подключена и находится под напряжением, они могут одновременно провести окончательную проверку, что сэкономит им еще одну поездку.

В США позвоните по номеру 811 или посетите сайт www.call811.com, чтобы отметить ваши коммунальные услуги. В Канаде посетите www.clickbeforeyoudig.com. Это предотвращает повреждение коммунальной инфраструктуры (электричество, газ, вода, кабельное телевидение, телефон, оптоволокно и т. д.), что может оставить ваш район без коммунальных услуг на несколько часов или дней и подвергнуть вас судебному преследованию.

Примечание. Если вам необходимо оставить траншею открытой на длительное время, установите вокруг нее баррикады, чтобы она не представляла опасности для людей и домашних животных.

семейный мастер на все руки

Шестидюймовый вариант

Если у вас каменистая или тяжелая глинистая почва или корни деревьев затрудняют копание, или вам нужно протянуть провод только на короткое расстояние, воспользуйтесь этим маршрутом. Это сводит к минимуму копание и обеспечивает превосходную защиту скрытой проводки.

• Установите жесткий металлический кабелепровод из оцинкованного металла с отдельными изолированными проводами, протянутыми внутрь завершенного участка кабелепровода.

Профессиональный совет: Провода должны быть рассчитаны на использование во влажной среде. Ищите букву «W», выдавленную в маркировке на проводе, т. е. THWN-2.

• Этот метод работает для ответвленных цепей любого размера, от 15 до 60 ампер и даже больше.
• Недостатком является стоимость. Десять футов 1/2-дюймового оцинкованного жесткого металлического канала стоят около 37 долларов, и вам нужно купить катушки с изолированными медными проводами, которые протягиваются в канал.

семейный мастер на все руки

12-дюймовый вариант

Часто лучший выбор для небольших электротехнических проектов на заднем дворе. Его глубина всего один фут, и вам не нужно прокладывать кабель в дорогой металлической трубе.

Установите кабель типа UF-B, проложенный непосредственно под землей, при условии, что ответвленная цепь:

1. Обеспечена защитой от замыкания на землю (GFCI) перед входом в землю;
2. Ограничено до 120 вольт;
3. Защищен автоматическим выключателем или предохранителем номиналом не более 20 ампер.

Не забывайте, что вам необходимо установить кабелепровод для защиты кабеля от физического повреждения в месте его перехода из надземного пространства в подземное.

семейный мастер на все руки

Вариант с диагональю 18 дюймов

Этот метод позволяет подключить ответвленную цепь практически любого размера, поэтому он подходит для подачи электричества в различные проекты на заднем дворе или в отдельно стоящие здания. Это также позволяет вам добавить больше проводов позже.

Если вы решите в будущем установить петлю выключателя для управления освещением сарая изнутри вашего дома, вы можете легко протянуть пару дополнительных проводов в кабелепровод из ПВХ.

• Аналогично шестидюймовому варианту, проложите отдельные изолированные провода типа THWN-2 внутри кабелепровода из ПВХ после завершения монтажа кабелепровода.
• Еще одно преимущество этого варианта: снижение стоимости. Десять футов трубы из ПВХ диаметром 1/2 дюйма стоят всего около 10 долларов.

семейный мастер на все руки

24-дюймовый вариант

Установка кабеля типа UF-B для прямого прокладки

• Имейте в виду, что требуется защита от физического повреждения с помощью кабелепровода из ПВХ сортамента 80, где кабель переходит от уровня выше уровня земли не менее чем на 18 дюймов ниже конечного уровня .
• Чтобы закопать кабель на 24 дюйма, нужно больше копать. Таким образом, этот метод имеет смысл только в том случае, если у вас есть зернистая почва, которую легко копать, или вы арендуете траншеекопатель.

Первоначально опубликовано: 28 сентября 2022 г.

John Williamson

John Williamson работает в электротехнической промышленности Миннесоты более 45 лет в качестве электрика, инспектора, инструктора и администратора. Джон является лицензированным главным электриком и сертифицированным строительным служащим. Джон проработал в сфере строительных норм, лицензирования и инспекции более 33 лет, из них более 27 лет в штате Миннесота. В течение последних 30 лет Джон также консультирует по электротехническим нормам и пишет статьи для различных издателей книг и журналов. Джон вышел на пенсию из Министерства труда и промышленности Миннесоты, где он был главным инспектором по электротехнике.

Типовые детали прокладки кабеля для непосредственно проложенных кабелей низкого напряжения

Для большинства строительных проектов требуется подземная кабельная система для энергоснабжения, а иногда и система высокого напряжения. Архитекторов и строителей меньше всего волнует, как проложены эти кабели к помещениям и оборудованию. Если бы специалисты-электрики указывали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, на этапе планирования маршруты и размер траншеи для силового кабеля должны быть включены в проект.

Этапы прямой прокладки кабеля под землей

На этом рисунке показано, как прокладывать силовой кабель низкого напряжения (LT) одножильным методом прямой прокладки под землей. После взятия траншеи держите траншею в чистоте, выполняя следующие действия:

1. Сделайте слой песка или мелкозернистой почвы в соответствии с размерами, указанными на чертеже.
2. Проложите кабель посередине траншеи.
3. Обеспечьте слой песка поверх кабеля.
4. Положите защитную плитку прямо над слоем песка.
5. Засыпать вынутый грунт, оставив 300 мм от уровня земли.
6. Уложите предупреждающую ленту для кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу спецификации проекта и стандартов.



Метод прокладки кабеля для пересечения дорог и инженерных сетей с использованием воздуховода из НПВХ

На приведенном ниже рисунке показана установка подземного кабеля в двух средах. На первом показана прямая прокладка кабеля под землей, а на втором показан кабель, проходящий через канал в основном там, где пересекается дорога. Еще один случай использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, телекоммуникационные линии или нефтехимические трубопроводы. Воздуховод должен быть залит бетоном из ПВХ на всем протяжении пересечения дороги или других коммуникаций.

Типичная деталь прокладки кабеля для прямой прокладки кабелей низкого напряжения в канале

Метод прямой прокладки нескольких кабелей с использованием одной кабельной траншеи

На приведенном ниже рисунке показано, как прокладывать несколько кабелей в одной траншее. Здесь кабели проходят двухъярусно (слойно) и параллельно в виде матричной системы. Последовательность должна быть следующей: уплотненная песчаная подушка, параллельная прокладка кабеля первого яруса, засыпка песком, параллельная прокладка кабеля второго яруса, засыпка песком, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, засыпка песком или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для прямой прокладки нескольких кабелей и кабелей низкого напряжения

Типовая спецификация для подземной прокладки или установки кабеля

В тех случаях, когда установка включает прокладку определенных участков кабеля непосредственно в траншеях, подготовленных в рамках Контракта, Подрядчик должен Защитите кабели железобетонными или принятыми оболочками из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть надежно герметизированы в местах входа кабелей на подстанции или в здания для предотвращения проникновения воды и паразитов. По требованию Инженера входы воздуховодов в смотровые колодцы должны быть надлежащим образом герметизированы после установки всех кабелей.

Перевернутые уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды имели уклон в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, должны быть предусмотрены фланцы лужи.

Если кабели проложены непосредственно в земле, на дно траншеи необходимо положить 75 мм песка или рыхлой земли, чтобы образовать ложе для кабелей. Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты таким же рыхлым песком/землей, которые должны быть засыпаны вокруг и над кабелями до уровня 75 мм над верхней частью кабелей. Там, где должно быть проложено более одного горизонтального слоя кабелей, для каждого слоя должны быть предусмотрены одинаковые песчано-земляные подушки и покрытие.

Защитные кожухи должны располагаться по центру кабелей, причем каждое покрытие должно быть плотно соединено встык и заблокировано с соседними покрытиями по всей длине кабеля. Окончательная засыпка траншей не должна начинаться до тех пор, пока Инженер не примет установку защитных покрытий.

После укладки любого кабеля и до тех пор, пока все кабели, подлежащие прокладке в траншее, не будут покрыты защитными кожухами, нельзя использовать в траншее острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению к кабелям, если они упали в траншею. Любые ролики, используемые для укладки кабеля, не должны иметь острых выступов, которые могут повредить кабели.

Подрядчик несет единоличную ответственность за определение того, является ли грунт химически активным, и за принятие специальных мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и/или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и установки должны быть согласованы с Инженером, который должен быть спланирован таким образом, чтобы обеспечить упорядоченное построение, свободное от ненужных изгибов и пересечений, позволяющее удалить любой один кабель без чрезмерного нарушения соседних кабелей .

Прямые проложенные силовые кабели, Изображение продукта

В местах прокладки каналов Подрядчик должен убедиться, что они были пройдены и очищены от всех посторонних предметов до прокладки кабелей. После прокладки кабелей в соответствии с указанными требованиями траншеи должны быть должна быть засыпана Подрядчиком, а вновь засыпанная траншея должна быть оставлена ​​и поддерживаться в абсолютно безопасном состоянии до тех пор, пока не будут проведены работы по постоянному восстановлению. Кабельные каналы должны быть из глазурованной стеклокерамики с внутренней глазурью, с пластиковыми гибкими муфтами, типа ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех люках и на оборудовании с помощью изолированной бирки или ленты с нанесенным на них обозначением цепи. Кабели должны иметь фазы, а также количество и размеры жил, обозначенные буквенным или цифровым обозначением во всех люках и распределительных щитах. Обозначение должно быть на коррозионностойком материале, который также должен быть стойким к химическому разложению.

Кабели, проходящие через сформированные каналы, должны быть закреплены с помощью армированных промышленных кабельных скоб из нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стены каналов на расстоянии 600 мм от центров крепления.
