Розетка штепсельная открытого и закрытого типов

Содержание

• 1 Устройство розетки
• 2 Материалы
• 3 Классификация
  • 3.1 Внутренние и внешние
  • 3.2 По количеству полюсов
• 4 Подключение. Видео

Штепсельная розетка является частью разъема для быстрого подключения потребителей электричества. Конструкция включает корпус, основу из пластика или керамики, пружинные контакты и клеммы для подключения питания. Модели имеют большое разнообразие исполнения.

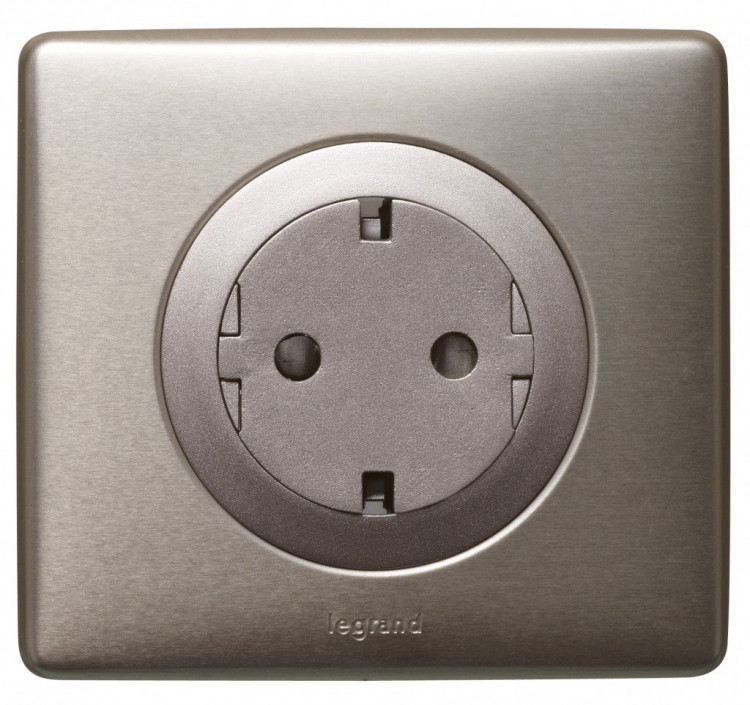

Как выглядит штепсельная розетка

Необходимой принадлежностью, образующей с розеткой разъемное соединение через пружинные контакты, является вилка с металлическими штырями.

Розетки устанавливаются однофазные, с контактом заземления и без него, а также трехфазные. Последние имеют 4 контакта, три из которых предназначены для фаз, а один – для нуля или земли. Модели могут быть утопленного типа или накладными, влагозащищенными, сдвоенными, с выключателем и встроенным УЗО. При этом принцип действия остается одним и тем же. Простая и надежная конструкция дает возможность любому человеку подключить электрические приборы к сети.

Устройство розетки

Конструкция включает основание (колодку) с защитным корпусом и размещенными внутри металлическими контактами. Они обеспечивают подключение к штырькам, а также удерживают их вместе с вилкой и проводом. На основании крепятся металлические площадки, к которым прикручиваются подводящие провода и где расположены контакты. Кроме того, существуют еще заземляющие контакты, выполненные в виде двух металлических подпружиненных полосок.

По требованиям ПУЭ, в квартире нужен отдельный контур заземления. На вилке подключаемого прибора находится третий контакт земли, присоединенный к корпусу. Он выполняется подпружиненным и дополнительно удерживает вилку от выпадения из гнезда. Все элементы соединяются с помощью винтов.

Устройство штепсельной розетки в разобранном виде

На рисунке розетка изображена с защитными шторками, закрывающими контакты. Когда вилка вставляется в отверстия корпуса, они отодвигаются, обеспечивая доступ к токоподводящим частям. Чтобы шторки меньше изнашивались, они укрепляются металлическими кольцами или полосками. Существуют конструкции, в которых шторки отодвигаются вручную, путем поворота закрывающей гнезда пластины.

Материалы

Розетка трехфазная: особенности и подключение

Колодка раньше изготавливалась из керамики, но сейчас ее больше делают из термопласта или специального поликарбоната. Пластиковое основание менее хрупкое и дешевле в изготовлении. Материал имеет высокие эксплуатационные параметры, но проигрывает в качестве керамике, деформируясь от нагрева и обладая меньшим напряжением пробоя.

Контакты делаются из бронзовых, латунных или медных пластин. Сплав должен быть упругим для обеспечения надежного соединения со штырями вилки.

Классификация

Розетки выполняются с разными видами последующего монтажа и количеством разъемов.

Внутренние и внешние

Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового крепления непосредственно к коробке, которая прочно закреплена гипсовым раствором. Кабель подводится к розетке по каналу внутри стены, его концы подключаются к специальным зажимам. Важно прочно прикрепить концы жил к контактам, иначе в этом месте возникает искрение и выгорание соединения.

Расположение розеток утопленного типа

Как видно из рисунка, внутренние розетки при скрытой проводке удобны для подключения и хорошо выглядят. Их корпусами являются только крышки с гнездами, а основная часть помещается внутри стены.

Внешние розетки (накладного типа) применяют при проводке, которую не прячут под штукатуркой, а размещают в трубах или кабель-каналах.

Как выглядит накладная розетка

Такое размещение кабеля делается при невозможности прокладки скрытой проводки с целью обеспечения доступа, а также во вспомогательных или производственных помещениях. Внутреннее устройство не отличается от розетки утопленного типа. Основание и корпус крепятся на стену через подрозетник, изготовленный из неэлектропроводного материала. Наружные розетки могут быть снабжены дополнительной подсветкой, таймером и кнопочным выталкивателем вилки.

По количеству полюсов

Полюсов у розеток может быть от одного до четырех. В России больше распространена двухполюсная, с контактом заземления. Многополюсные розетки обычно применяются в трехфазных сетях при подключении станков, насосов, электрокотлов и др.

Трех,- и четырехполюсная розетки

Форма контакта со штырьками вилки может быть круглой (классический вариант), плоской и комбинированной. Плоские штифты часто используют на вилках зарубежного производства. На рисунке выше изображены двухполюсная (а) и трехполюсная (б) розетки с заземляющим контактом в комплекте с вилками. Они рассчитаны на ток 25-32 А и применяются большей частью для подключения электроплит, стиральных машин, станков, насосов и другого мощного оборудования.

Запрещается использовать вместо заземляющего нулевой провод. Если фаза и ноль поменяются местами при ремонтных работах, на корпусе электроприбора может оказаться потенциал фазы.

Подключение. Видео

Телефонная розетка

О том, как подключить розетку своими руками, рассказывает это видео.

Для обустройства электроснабжения квартиры необходимо правильно выбрать и установить штепсельные розетки. Выбор производится по мощности, функциональности, дизайну, цене и с соблюдением всех норм электробезопасности. Преимущественно устанавливается однофазная розетка утопленного типа, с заземляющим проводом.

Оцените статью:

Скрытые розетки в квартире: для чего это нужно

Открытая розетка выглядит не слишком эстетично и далеко не всегда вписывается в интерьер. В отличие от нее, розетка скрытой установки более привлекательна, безопасна и удобна в эксплуатации. О разновидностях скрытой фурнитуры, ее достоинствах и особенностях установки пойдет речь в этой статье.

Содержание

• Общая характеристика
• Защита розеток
• Советы по установке
• Инструкция по установке
• Технические требования
• Заключение

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

• одноместные;
• двухместные;
• блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.

Защита розеток

Наиболее популярные типы разъемов — IP44 и IP54. Маркировка на электрофурнитуре указывает на степень защиты устройства от внешних воздействий. Первая цифра определяет класс защиты от твердых частиц (пыли), вторая — от влажности. Чем больше цифра, тем лучше защищенность разъема.

Наиболее распространены в бытовых условиях устройства типа IP44. Они защищены от попадания внутрь частиц диаметром более 1 миллиметра, а корпус имеет влагозащитное исполнение.

Со вставленной вилкой класс защиты розетки IP44, а без вилки с закрытой крышкой – IP54

Скрытые розетки для кухни чаще всего относятся к классу IP44. Более защищенный уровень IP54 необходим в помещениях, подверженных сильному запылению. Во всех остальных случаях такой уровень защиты будет излишним.

Для защищенности от попадания твердых частиц и влаги приборы оснащаются пластиковыми кожухами, дополнительными крышечками и резиновыми прокладками. При этом нужно понимать, что ни IP44, ни IP54 не смогут противостоять факторам внешней среды на складе цемента или автомойке. В указанных ситуациях понадобятся устройства с более высоким уровнем безопасности.

Советы по установке

Прежде чем начинать электромонтажные работы, рекомендуется ознакомиться с рядом правил:

1. Лучшей высотой установки розетки для скрытой проводки считаются 30-80 сантиметров от уровня пола. При этом нужно заметить, что существуют и надплинтусные устройства, которые монтируются значительно ниже указанных уровней.
2. Если в разъеме имеется опция заземления, его установка осуществляется на определенном расстоянии (не менее 50 сантиметров) от газовой трубы или нагревательного электрического прибора.
3. Наличие детей в доме всегда требует повышения мер безопасности. Поэтому в таком случае рекомендуется повысить уровень установки прибора на несколько сантиметров.

4. Как двухместные, так и одноместные штепсельные разъемы устанавливаются в пластиковые или металлические короба. При этом желательно предусмотреть излишек кабеля примерно в 5-6 сантиметров.
5. И прокладка кабеля и обустройство электрофурнитуры нужно осуществлять одновременно.
6. Для установки сразу нескольких разъемов, находящихся поблизости, желательно применять коробки с двумя колодками или же подрозетники. После монтажа эти компоненты соединяются друг с другом.
7. Монтаж розеток осуществляется с применением шлейфа. Иными словами, контакты разъема соединяются с контактами предыдущего устройства.
8. Перед началом электромонтажных работ следует обесточить домашнюю сеть и протестировать напряжение с помощью индикационной отвертки.

Инструкция по установке

Электромонтажные работы осуществляются в следующем порядке:

1. Отключаем электропитание в помещении.
2. Помечаем маркером место, на которое будет устанавливаться фурнитура.
3. Проделываем в стене нишу под розетку. Для этого используем электродрель или молоток с зубилом. Тип выбранного инструмента напрямую зависит от материала стены.
4. У ниши должны быть максимально ровные края, так удобнее будет устанавливать коробку, в которой расположены внутренняя часть розетки и провода.
5. На дне установочной коробки имеется пара отверстий, через которые проходят жилы провода.
6. Чтобы закрепить подрозетник, штукатурим участки стыковки. Также можно использовать гипсовый клей или строительный гипс. Необходимо закрыть все щели, чтобы коробка полностью соприкасалась со стеной. Наносимый материал своей консистенцией должен напоминать пластилин.

7. Когда замазка застынет (минут через 15-20), можно продолжать работу. Однако вначале нужно удалить остатки штукатурки и выровнять поверхность.
8. Фиксирует хомутом провод в установочной коробке. Это облегчит дальнейшую установку.
9. Зачищаем две-три кабельные жилы на пару сантиметров. Присоединяем контакты колодки с кабелем от электрической сети. Вначале стыкуем нули, затем фазы и заземление. Контакты расположены вверху, провода — внизу.
10. Крепление проводов осуществляем винтами и пружинным механизмом. Излишки проводов оставляем на дне подрозетника.
11. Фиксируем колодки на подрозетнике. Для этого можно использовать один из двух способов. Первый вариант предусматривает использование раздвижных лапок, которыми закрепляются винты на разъеме. Во втором случае фиксация осуществляется шурупами, проходящими через розетку и подрозетник.
12. Когда установлен подрозетник, монтируем пластиковый корпус, а также проверяем розетку на работоспособность.

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

1. На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
2. В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.
3. Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов — четыре. Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
4. Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
5. Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности — IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

1. Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
2. Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
3. Большое значение имеет наличие или отсутствие заземляющего контура.
4. Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
5. Материал, из которого изготовлена розетка, должен быть негорючим.

Заключение

Установка розетки — несложное, но ответственное мероприятие. От правильности монтажа зависят безопасность жильцов и удобство эксплуатации электрических приборов.
