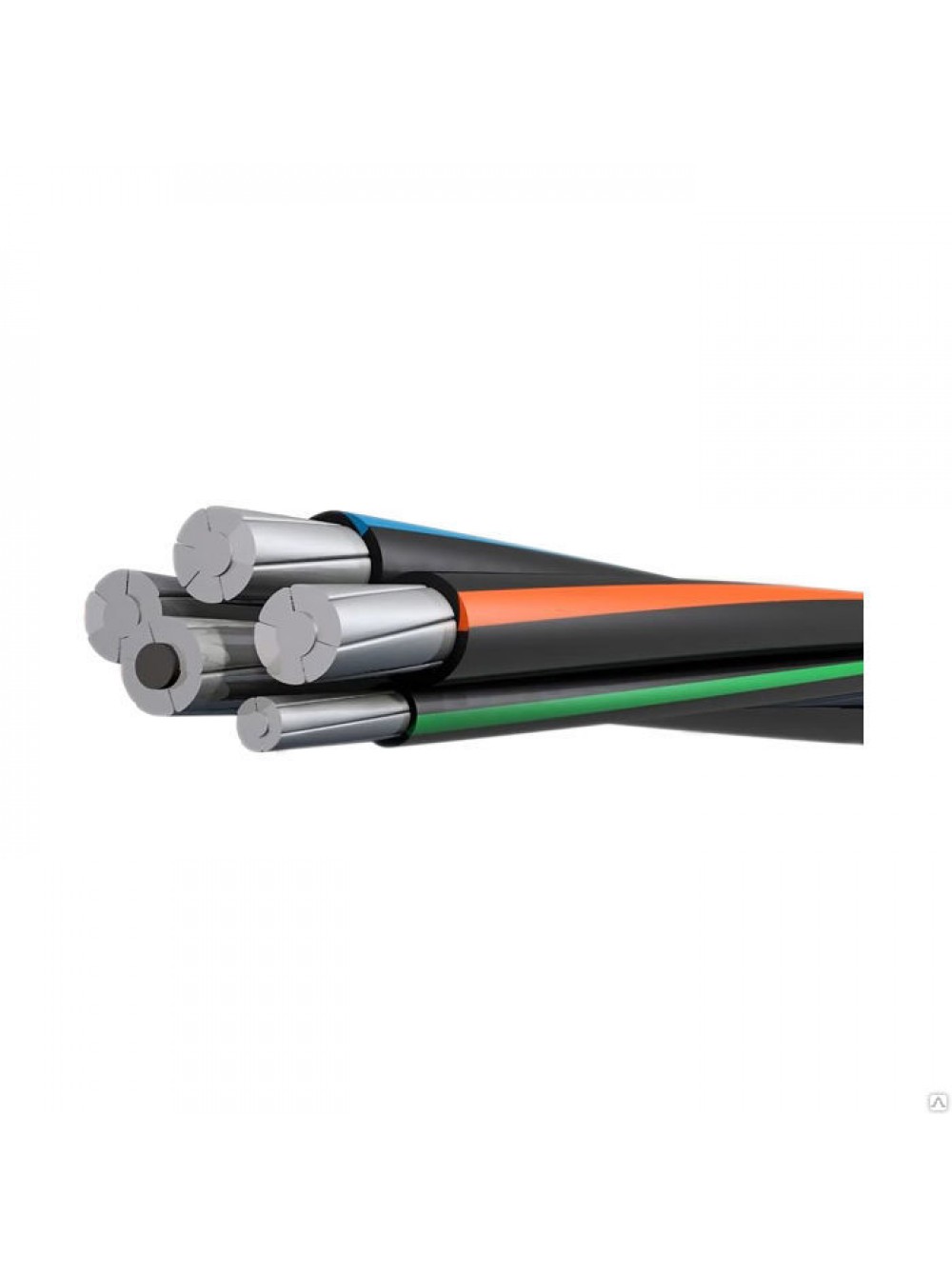

Электрокабель сип: расшифровка, конструкция, виды, технические характеристики

Содержание

Прокалывающие зажимы для СИП: применение, характеристики, принцип действия

Для организации отвода от ЛЭП используются самонесущие изолированные провода (далее по тексту СИП), их монтаж удобно осуществлять с использованием специальных прокалывающих зажимов. Об особенностях конструкции и технических характеристиках этих устройств мы расскажем в данной публикации. В завершении материала будет приведена подробная инструкция по установке.

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Соединение с использованием влагозащищенного зажима проводов СИП

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии.

Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

Скрутка не только ненадежный, но и небезопасный способ подключения

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

  • Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
  • Сечением жилы магистрали (мм2).
  • Сечением СИП (мм2).
  • Максимальной токовой нагрузкой (А).
  • Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

Характеристики соединительных зажимов НИЛЕД

Варианты маркировок

Как правило, маркировка изделий имеет следующий вид ААА ВВ/СС, где:

  • ААА – марка изделия.
  • ВВ – диапазон сечения магистральной жилы.
  • СС – диапазон сечения СИП.

Если число ответвительных проводов больше одного вариант маркировки АхСС, где А – число СИП, а СС – их максимальное сечение, например: 4х16, 2х16, 4х25.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения.

Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Прокалывающий зажим для соединения СИП-СИП

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы.

Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.
Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Как демонтировать прокалывающий зажим для СИП?

В большинстве конструкций не предполагается возможность демонтажа. Если отвод не планируется использовать в дальнейшем, его откусывают, оставляя зажим на месте.

В тех конструкциях, где имеется разблокирующий болт, отсоединение производится путем его вращения (направление указано на корпусе). Следует учитывать, что в места «прокуса» изоляции будет проникать влага, поэтому необходима их герметизация.

СИП кабель — свойства, маркировка и характеристики

В зависимости от марки, электромонтажный СИП кабель предназначен для передачи электрического тока в сетях напряжением 0,4 – 1, или 10 – 35 кВольт. Линии, проложенные этим кабелем, выгодно отличается от своих предшественниц стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое электрический провод СИП можно понять с первого взгляда – на его жилах есть изоляция.

Способы нанесения и расшифровка маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировка на провод СИП может быть нанесена буквенно-цифровым способом и цветовыми метками, с соблюдением следующих требований:

  • Если применяется цветовая маркировка, то она наносится полосами шириной не меньше 1 мм. Для самонесущего нулевого провода используется синий цвет.
  • Цифробуквенные обозначения выдавливаются на изоляции или наносятся печатным методом в виде B1, B2, B3.
  • Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту.
  • Расстояние между повторами маркировки – 50 см.
  • Нулевая жила не маркируется.

Это важный момент – к примеру, кабель может иметь цветовую маркировку трех жил желтым, синим и красным цветом, а четвертая полностью черная. Нулевая в данном случае та, что полностью черная, а не отмеченная синей полосой.

Любая из нанесенных маркировок должна быть устойчивой к воздействию ультрафиолета.

Кроме обозначения фазных и нулевого проводов, маркировка содержит информацию про количество токоведущих жил и размер их поперечного сечения. Эти обозначения имеют следующий вид:

СИП-2 3х120 + 1х95 – 0,6/1 кВ ТУ 16-705.500-2006

Из приведенного обозначения понятно, что это кабель с тремя фазными изолированными сшитым полиэтиленом жилами сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой сиповский провод рассчитан на напряжение до 1000 Вольт и сделан по ТУ 16-705.500-2006.

Преимущества провода СИП

Изолированные провода по всем статьям превосходят своих предшественников, которые обходились без защитной оболочки:

  1. Скорость монтажа. Вместо того, чтобы тянуть 4 отдельных провода, надо провесить только один кабель.
  2. Удобство подключения – в этом плане электропровод без изоляции требует повышенного внимания и тщательной перепроверки.
  3. Квалификация монтажников. При монтаже не надо точно выверять расстояние между проводами, во избежание короткого замыкания.
  4. Стоимость монтажа. Нет необходимости в использовании изоляторов – соответственно из статьи расходов убирается их приобретение и установка.
  5. Возможность подключать новые точки без отключения всей линии – для таких проводов разработаны специальные зажимы, которые прокалывают изоляцию и плотно прижимаются к токоведущей жиле.

Производители заявляют, что конструкция кабеля позволяет практически полностью исключить воровство электроэнергии. О полной защите жил речь, конечно, не идет, но сделать к ним несанкционированную врезку действительно сложнее.

Подробнее о характеристиках и использовании кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно надо учитывать площадь поперечного сечения и вес провода – эти данные можно взять из сравнительных таблиц.

Если просчитывается подключение СИПовского кабеля к дому, надо тщательно промерить расстояние от уличного столба до места ввода провода – если оно больше чем 25 м, то под выбранный кабель придется ставить дополнительную опору.

Сечения жил проводов марок СИП-1 и СИП-2:

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

На провод СИП основные технические характеристики следующие:

Подробнее о различных видах кабеля СИП а также его монтаже смотрите в этом видео:
