Кабель апвббшв: Характеристики, Расшифровка, Сечения по ГОСТ

Характеристики, Расшифровка, Сечения по ГОСТ

Кабель АПвБбШв : Характеристики, Расшифровка, Сечения по ГОСТ

— 0,66/1 кВ

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	2,5 — 1000 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АПвБбШв

А

— алюминиевая токопроводящая жила

Пв

— изоляция из сшитого полиэтилена

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

АПвБбШв-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

АПвБбШв-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АПвБбШв

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АПвБбШв

3537817000

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

90 °С

В режиме перегрузки

130 °С

Предельная при коротком замыкании

250 °С

По условию невозгорания при коротком замыкании

400 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12,5 Н/мм	12,5 Н/мм
Относительное удлинение при разрыве, не менее	228%	150%
После старения
Прочность при разрыве, не менее	—	12,5 Н/мм
Отклонение* значения прочности при растяжении, не более	±53%	±25%
Относительное удлинение при разрыве, не менее	—	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	—	50%
Водопоглощение — увеличение массы, не более	1 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	4%	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

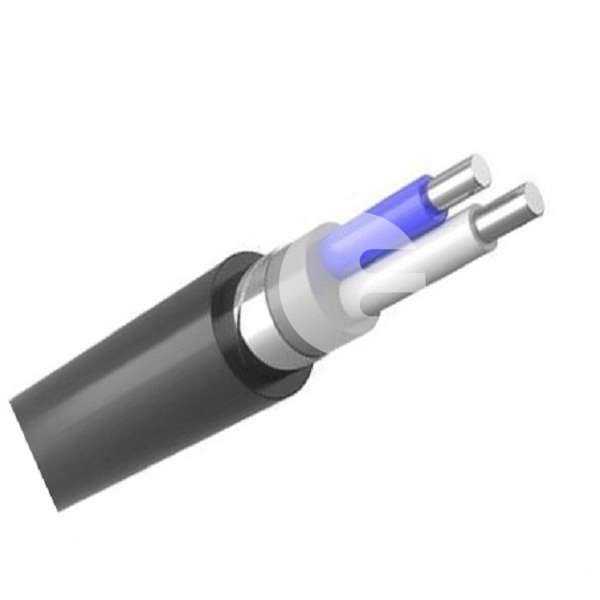

Конструкция АПвБбШв

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из сшитого полиэтилена
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АПвБбШв Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АПвБбШв

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры АПвБбШв

Выбрав необходимый размер кабеля АПвБбШв, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АПвБбШв 1х2,5
• АПвБбШв 1х4
• АПвБбШв 1х6
• АПвБбШв 1х10
• АПвБбШв 1х16
• АПвБбШв 1х25
• АПвБбШв 1х35
• АПвБбШв 1х50
• АПвБбШв 1х70
• АПвБбШв 1х95
• АПвБбШв 1х120
• АПвБбШв 1х150
• АПвБбШв 1х185
• АПвБбШв 1х240
• АПвБбШв 1х300
• АПвБбШв 1х400
• АПвБбШв 1х500

• АПвБбШв 1х630
• АПвБбШв 1х800
• АПвБбШв 1х1000
• АПвБбШв 2х2,5
• АПвБбШв 2х4
• АПвБбШв 2х6
• АПвБбШв 2х10
• АПвБбШв 2х16
• АПвБбШв 2х25
• АПвБбШв 2х35
• АПвБбШв 2х50
• АПвБбШв 2х70
• АПвБбШв 2х95
• АПвБбШв 2х120
• АПвБбШв 2х150
• АПвБбШв 2х185
• АПвБбШв 2х240

• АПвБбШв 2х300
• АПвБбШв 2х400
• АПвБбШв 3х2,5
• АПвБбШв 3х4
• АПвБбШв 3х6
• АПвБбШв 3х10
• АПвБбШв 3х16
• АПвБбШв 3х25
• АПвБбШв 3х35
• АПвБбШв 3х50
• АПвБбШв 3х70
• АПвБбШв 3х95
• АПвБбШв 3х120
• АПвБбШв 3х150
• АПвБбШв 3х185
• АПвБбШв 3х240
• АПвБбШв 3х300

• АПвБбШв 3х400
• АПвБбШв 3х2,5+1х1,5
• АПвБбШв 3х4+1х2,5
• АПвБбШв 3х6+1х4
• АПвБбШв 3х10+1х6
• АПвБбШв 3х16+1х10
• АПвБбШв 3х25+1х16
• АПвБбШв 3х35+1х16
• АПвБбШв 3х50+1х25
• АПвБбШв 3х70+1х25
• АПвБбШв 3х70+1х35
• АПвБбШв 3х70+1х50
• АПвБбШв 3х95+1х50
• АПвБбШв 3х120+1х70
• АПвБбШв 3х150+1х70
• АПвБбШв 3х185+1х95
• АПвБбШв 3х240+1х120

• АПвБбШв 3х300+1х150
• АПвБбШв 3х400+1х185
• АПвБбШв 4х2,5
• АПвБбШв 4х4
• АПвБбШв 4х6
• АПвБбШв 4х10
• АПвБбШв 4х16
• АПвБбШв 4х25
• АПвБбШв 4х35
• АПвБбШв 4х50
• АПвБбШв 4х70
• АПвБбШв 4х95
• АПвБбШв 4х120
• АПвБбШв 4х150
• АПвБбШв 4х185
• АПвБбШв 4х240
• АПвБбШв 4х300

• АПвБбШв 4х400
• АПвБбШв 5х2,5
• АПвБбШв 5х4
• АПвБбШв 5х6
• АПвБбШв 5х10
• АПвБбШв 5х16
• АПвБбШв 5х25
• АПвБбШв 5х35
• АПвБбШв 5х50
• АПвБбШв 5х70
• АПвБбШв 5х95
• АПвБбШв 5х120
• АПвБбШв 5х150
• АПвБбШв 5х185
• АПвБбШв 5х240
• АПвБбШв 5х300
• АПвБбШв 5х400

ГОСТ АПвБбШв

Ниже представлены государственные стандарты для АПвБбШв, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АПвБбШв

АПвБШпг

бронированный стальными лентами, с алюминиевой жилой, изоляцией и защитным шлангом из сшитого полиэтилена. Герметизированный.

АПвБВнг(А)-LS

бронированный стальными лентами, с алюминиевой жилой, изоляцией из сшитого полиэтилена, оболочкой из ПВХ пониженной пожарной опасности.

АПвБбШвз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ. С заполнением.

АПвБбШпз

бронированный стальными лентами, с алюминиевой жилой, изоляцией и защитным шлангом из сшитого полиэтилена. С заполнением.

АПвБбШп

бронированный стальными лентами, с алюминиевой жилой, изоляцией и защитным шлангом из сшитого полиэтилена.

АПвБбШнг

бронированный стальными лентами, с алюминиевой жилой, изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ пониженной горючести.

АПвБбШнг(А)-LS

бронированный стальными лентами, с алюминиевой жилой, изоляцией из сшитого полиэтилена, защитным шлангом из ПВХ пониженной пониженной пожарной опасности.

Заводы-производители АПвБбШв

АО «Сибкабель»

АО «Завод «Энергокабель»

АО «Элкаб-КЗ»

НАО «Иркутсккабель»

ООО «Томсккабель»

ООО «Рыбинсккабель»

АО «Тверьэнергокабель»

ООО «ТД ЛипарКабель»

ООО «ГК Энергокомплект МФ»

ООО «Кабельный Завод «Алюр»»

ООО «УК «Кавказкабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Псковкабель»

ООО «СмолКабель»

ООО «Сарансккабель»

АО «Завод Чувашкабель»

ООО «Камский Кабель»

ЗАО «Агрокабель»

ЗАО «Белтелекабель»

ООО «ТД РТ-Кабель»

АО «Уралкабель»

АО «Электрокабель «Кольчугинский завод»

ООО «ЭМ-кабель»

АО «Ники»

ООО «ПромЭко»

ООО «Завод Москабель»

ООО «ВКЗ «Волга-Дон-Кабель»

АО «Самарская кабельная компания»

ОАО «Амурский кабельный завод»

Ваша заявка на кабель АПвБбШв успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель АПвБбШв — 6кВ — Цены, конструкция и тех.

характеристики

Кабельная энциклопедия → Кабели силовые с полиэтиленовой изоляцией до 6 кВ

ГОСТ 16442-80

АПвБбШв 3х120 — 6кВ (мн)

АПвБбШв 3х50 — 6кВ (ож)

Расшифровка

А

Пв

Бб

Шв

 —

6кВ

алюминиевая жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из ПВХ пластиката
номинальное напряжение 6 кВ

Конструкция

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 35…50 мм²;
   — однопроволочная секторная 35…240 мм²;
   — многопроволочная круглая 35…50 мм²;
   — или многопроволочная секторная 35…240 мм².

2. Изоляция жилы из вулканизированного полиэтилена номинальной толщиной 3,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами кабелей с круглыми жилами номинальным сечением 35 мм² и более.

4. Поясная изоляция из вулканизированного полиэтилена или ПВХ пластиката толщиной не менее 0,9 мм.

5. Электропроводящий экран:
   — выпрессованный из электропроводящего вулканизированного полиэтилена
   толщиной не менее 0,2 мм;
   — в виде обмотки из ленты электропроводящей прорезиненной ткани
   номинальной толщиной 0,3 мм с перекрытием;
   — или в виде обмотки из двух лент электропроводящей кабельной бумаги
   номинальной толщиной 0,12 мм с зазором.

6. Металлический экран в виде обмотки из двух медных лент с зазором или медной фольги толщиной не менее 0,06 мм.

7. Разделительный слой в виде обмотки из двух поливинилхлоридных или полиэтилентерефталатных лент с перекрытием.

8. Защитный покров типа «БбШв» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
   Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
   полиэтилентерефталатной лентой.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   толщиной не менее 2,2…2,6 мм.

Технические характеристики

Номинальное переменное напряжение	6 кВ частотой 50 Гц
Испытательное переменное напряжение	15 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Сопротивление изоляции при 20 °С	не менее 150 МОм·км
Строительная длина	не менее 350…450 м
Маломеры в партии	не более 20% кусками от 50 м
Допустимая температура нагрева жил	90 °C
Максимальная температура нагрева жил	130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50. ..+50 °C
Срок службы	не менее 30 лет с даты изготовления

Купить из наличия

АПвБбШв — 6кВ нет ни на одном из 1138 складов.

Производители

ООО «Камский кабель», Пермь

ООО «Завод Москабель», Москва

АО «Самарская кабельная компания», Самара

ООО «Энергокомплект МФ», Домодедово

Посмотреть маркоразмеры

Цены из заявок

Уже 30 дней нет предложений на АПвБбШв — 6кВ.

Посмотреть заявки

Кабельные муфты

3 ПКВТпб-6 ПВХ ЗЭТАРУС

3 ПКВТпбЛ 6 МЗЭИ

3 ПКНТпб-6 ПВХ ЗЭТАРУС

3 ПКНТпбЛ 6 МЗЭИ

3 ПСТбЛ 6 МЗЭИ

показать ещё 4 ↓

3 ПСТпб-6 ПВХ ЗЭТАРУС

3ПКТп-6 КВТ

3ПСТ-6 КВТ

POLJ-06 Raychem (Райхем)

Маркоразмеры

• АПвБбШв 3х35 — 6кВ
• АПвБбШв 3х50 — 6кВ
• АПвБбШв 3х70 — 6кВ
• АПвБбШв 3х95 — 6кВ
• АПвБбШв 3х120 — 6кВ
• АПвБбШв 3х150 — 6кВ
• АПвБбШв 3х185 — 6кВ
• АПвБбШв 3х240 — 6кВ

ПРЯЖА | Ммм-хм.

Ммм-хм. | Киану (2016) | Видеоклипы по цитатам | 40660581 ПРЯЖА | Ммм-хм. Ммм-хм. | Киану (2016) | Видеоклипы по цитатам | 40660581 |紗

Объявление:

Пряжа — лучший способ найти видеоклипы по цитате. Найдите точное момент в телешоу, фильме или музыкальном видео, которым вы хотите поделиться. Легко двигаться вперед или назад, чтобы добраться до идеального места. Он доступен на сети, а также на Android и iOS.

Ммм-хм. Ммм-хм. Киану (2016) Другие клипы из этого фильма

ПРЕД. Ммм-хм.

СЛЕДУЮЩИЙ КЛИП

Нравится	Встроить	Gif	История	6	6	6	Делать Мем	Поделиться
Скопируйте URL для удобства обмена https://getyarn. io/yarn-clip/40660581-ec17-4c13-acf4-a69c55c65792

Advertisement:

#duh

#sorry

#oops

#kisses

The Маленькие негодяи

2,9 с

Ммм-хм, ммм-хм. Ммм-хм, ммм-хм.

Калейдоскоп (2023) — S01E05 Фиолетовый

1,6 с

Ммм-хм, ммм-хм, ммм-хм.

Юные Титаны, вперед! (2013) — S03E33 Анимация

2,5 с

Ммм-хм. Ммм-хм. Ммм-хм.

Далласский клуб покупателей (2013)

1.7s

Ммм-хм. Ммм-хм. Ммм-хм.

Барашек Шон. Фильм: Фармагеддон

2,4 с

Ммм-хм. Ммм-хм. Ммм-хм.

Предложение (2009)

2,9 с

— Ммм. — Ммм-хм. Ммм-хм.

Динозавры (1991) — S02E05 Комедия

1.1s

-Ммм-хм. -Ммм-хм. М-м-м.

Клаус

1,6 с

Ммм-хм. Ммм-хм. Ммм-хм. Определенно.

Симпсоны (1989) — S20E09 Комедия

3,6 с

УЧИТЕЛЬ: Ммм-хм. Ммм-хм. Ммм-хм.

LetterKenny (2016) — S01E05 Rave

1.6s

Ммм-хм. Ммм-хм.

Прослушка (2002) Драма

1,8 с

— Ммм-хм. — Ммм-хм.

Царь горы (1997) — S06E21 Комедия

1с

Ммм-хм. Ммм-хм.

Вице-президент (2012) — S01E05 Никнеймы

1.3s

-Ммм-хм. -Ммм-хм.

Экстракт

2.1s

-Ммм-хм. -Ммм-хм.

Экстракт

1,3 с

-Ммм-хм. -Ммм-хм.

Клаус

0,9 с

Ммм-хм. Ммм-хм.

Объявление:



О поддержке/Часто задаваемые вопросы Юридическая информация

404 | TTI Европа

Онлайн-услуги TTI доступны только для участников,
пожалуйста, войдите или зарегистрируйтесь, чтобы получить доступ!

accountNumber != ‘na'»> Извини! У вас нет доступа к этой онлайн-службе в аккаунте: {{appAccount.accountNumber}}

Аккаунты не найдены

---

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Ни один аккаунт не имеет доступа.

Щелкните здесь, чтобы узнать больше о статусе заказа.

Щелкните здесь, чтобы узнать больше о ezReview.

Извини! У вас нет доступа к этой онлайн-службе в аккаунте: {{selectedAccount.accountNumber}}

Аккаунты не найдены

---

Приложение {{serviceName}} в настоящее время недоступно.

---

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Доступ к вашей услуге {{serviceName}} в настоящее время недоступен, так как ваша корзина «привязана» к учетной записи TTI. которого нет в вашем профиле {{serviceName}}. Вероятно, это произошло из-за того, что ваша корзина содержит одну или несколько деталей. со сниженными ценами.

Чтобы восстановить доступ к ezBuy, очистите корзину, разместив заказ или удалив детали со скидкой. Цены.

Если у вас есть другие вопросы, позвоните своему торговому представителю TTI.

Корзина заблокирована для:
{{selectedAccount.accountNumber}}
{{selectedAccount.billingAddress.name}}
{{selectedAccount.billingAddress.streetAddress}}
{{selectedAccount.billingAddress.city}}, {{selectedAccount.billingAddress.state.stateShortName}} {{selectedAccount.billingAddress.zip}}
{{selectedAccount.
