Подключение перекрестного выключателя с трех мест: Схема подключения проходного выключателя с 3х мест: особенности и монтаж

Схема подключения проходного выключателя с 3х мест: особенности и монтаж

---

---

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись
[sc name=img ]

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели.

Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату.

Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

---

---

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной
[sc name=img ]

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
2. Клеммы.
3. Изолента.
4. Включатели.
5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

• отвертки для болтов с плоскими и фигурными шлицами;
• монтажный нож;
• бокорезы;
• набор гаечных ключей;
• пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом.

С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

---

---

Современные кухни с островом, что нужно знать о них перед заказом? Кабельная продукция международного стандарта Как правильно отремонтировать кухню? Промышленная фурнитура: значение, виды и область применения

как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Содержание

1. Выключатель с трех мест – современное решение управление светом
2. Когда применяется выключатель с трех мест?
3. Типы выключателя на 3 точки
4. Проходной
5. Перекрестный
6. Подключение выключателя на 3 точки
7. Проходной
8. Перекрестный
9. Советы безопасности
10. Полезное видео

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
3. В коридоре.
4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

[stextbox id=»info»] При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. [/stextbox]

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

[stextbox id=»info»]Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов. [/stextbox]

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

[stextbox id=»info»]Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А. [/stextbox]

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

Подключение перекрестного выключателя: схема, видео, инструкция

При организации освещения в местах, где необходимо управление источником света с трех и более мест, применяют промежуточные или перекрестные выключатели. Этот тип коммутационного аппарата не используется отдельно, а только с не менее чем двумя проходными выключателями. Их установка и подключение имеет свои особенности, о которых следует знать. Далее для читателей сайта Электроэксперт будет предоставлена ​​инструкция, в которой наглядно объясняется, как подключить перекрестный выключатель света из трех и более мест.

• Приложение перекрестного переключения
• Конструктивные особенности
• Правила подключения промежуточного выключателя
• Особенности установки двухклавишного выключателя
• Четырехместная схема управления

Перекрестный выключатель приложение

Установка такого устройства необходима, например, если вам необходимо осветить длинное помещение, коридор, тоннель, а вход в него можно осуществить с трех и более дверей. При этом каждый вошедший может движением руки и нажатием кнопки выключателя, установленного на каждом из своих вводов, включить источник искусственного света и, подойдя к другой двери, другим выключателем выключить ту же лампу. располагался возле дверей, к которым он выходил.

Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одним светильником или целой группой источников света с трех мест. Если в туннеле больше въездов и выездов, то можно установить дополнительные промежуточные стрелочные переводы и возле них. Суть и производительность системы освещения от этого не изменятся, только увеличится количество коммутационных устройств.

Особенности конструкции

Конструктивно перекидной переключатель с одной клавишей представляет собой компактное коммутационное устройство, работающее от механического воздействия на него. При этом в продаже есть такие же сенсорные переключающие элементы, у них нет ключа, а только сенсорная кнопка, но суть работы устройства от этого остается прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаются прежними. Перекрестный выключатель состоит из:

• выходные контактные клеммы для подключения проводов;
• механизм крепления к стене;
• токопроводящих перемычек внутри корпуса;
• Контактные группы
• механизм действия на контактную группу переключения.

По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (заложенной внутри стен) проводки. То есть конструкция может быть двух видов: накладная и встроенная.

Очень редко, в исключительных случаях, применяется гибридная проводка, когда вся кабельная линия прокладывается скрытым образом внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа. частный случай, когда нет возможности сделать ниши для фрез или их выполнение проблематично.

Перекидные переключатели внешне выглядят как обычные проходные и не имеют четкого положения включено или выключено. Их разница составляет:

1. Наличие четырех контактных штекеров для подключения. При наличии двух клавиш управления количество клемм умножается на два.
2. Пары маркировки — вход и выход.
3. Невозможность использования отдельно, а только с парой прерывателей.

Кстати, эти выключатели могут быть оснащены не только ключом, но и поворотным механизмом. В нем замыкание контактов происходит за счет специального механизма поворотного действия. Принцип работы и количество клемм не меняется. Стоят они несколько дороже, так как считаются дизайнерскими элементами декора, что чаще всего используется при монтаже проводки в стиле ретро.

Правила подключения промежуточного выключателя

Прежде чем приступить непосредственно к установке и подключению поперечных выключателей, необходимо четко понимать опасность электрического напряжения и короткого замыкания в цепях при неправильной коммутации. Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет осуществляться подключение.

Для установки перекрестного выключателя вам потребуется:

• Распределительные коробки, их количество зависит от площади, на которой необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов выполняются только в распределительных коробках.
• Кабельная продукция, т.е. провода. Их сечение зависит от мощности источника света, а количество жил от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трехжильный провод и четырехжильный, лучше, конечно, с медными жилами и с разноцветной маркировкой.

Итак, по большому счету, перекрестный выключатель света является связующим звеном между двумя проходными выключателями, если речь идет об управлении из трех мест.

Схема подключения перекрестного выключателя с проходкой:

К первой распределительной коробке подключаю трехжильный провод, два из которых фаза и ноль, а третий заземление. Включение и выключение лампы управляется разрывом и включением необходимого для этой цепи фазного провода. Zero подключается напрямую к источнику света.

От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному выключателю, где он раздваивается из-за конструкции самого устройства.

Следующим шагом является установка и подключение к кроссовому выключателю провода, идущего от первого проходного выключателя. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее к входу выключателя, что может быть указано соответствующими стрелками.

Выход кроссового выключателя через монтажную или распределительную коробку необходимо соединить с проходом, здесь тоже должна соблюдаться маркировка согласно схеме и стрелкам на устройстве. Если они затерты или неразборчивы, рекомендуется с помощью мультиметра или прозвонки узнать, где какие клеммы, чтобы после установки и подключения к сети электропитания убедиться в правильности выполнения работы. Неправильное подключение приведет к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одиночный вывод проходного выключателя также направляется через распределительную коробку к источнику света. В этом случае от него к самой лампе также нужен трехжильный провод.

На видео ниже наглядно показано, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного выключателя

Двухклавишный перекрестный или промежуточный выключатель дает возможность раздельного управления две группы светильников или любые источники света. Особенность схемы подключения в том, что она устанавливается только в схеме с проходными элементами, которые также имеют два ключа для включения и отключения нагрузки.

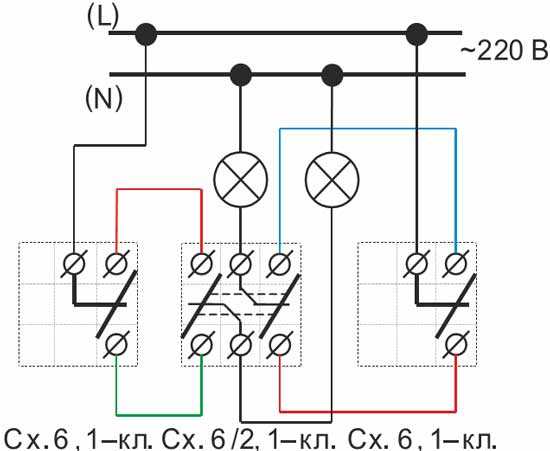

Схема подключения промежуточного выключателя с двумя ключами:

Конструкция перекидного выключателя с двумя ключами имеет четыре входа и четыре выхода, по большей части это два одноклавишных коммутационных аппарата в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Следует отметить, что такие устройства используются очень редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одним светильником или одной группой осветительных приборов, причем для этого достаточно 1 крестового и 2 проходных выключателей, оснащенных одним одинарным ключ.

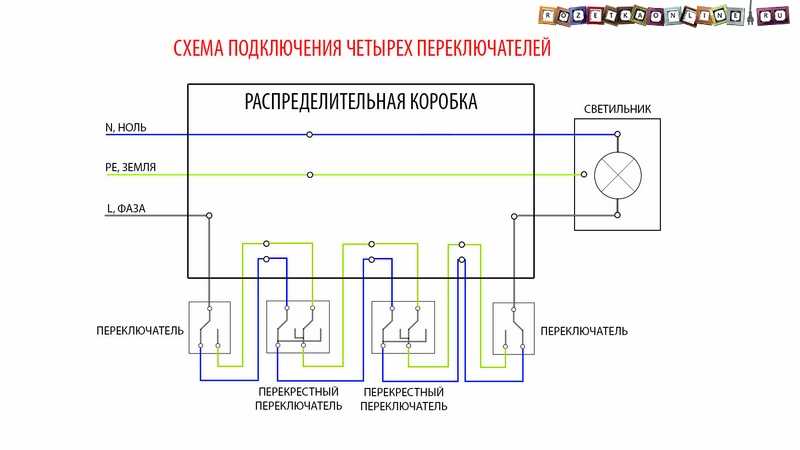

Четырехместная схема управления

Данная схема управления не имеет больших особенностей, за исключением того, что перекидные выключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между проходными элементами включения освещения.

Схема подключения двух кроссовых выключателей:

Следует отметить, что все вышеперечисленные схемы одинаково работают с любым типом ламп, а грозозащитный провод является элементом защиты человека в случае пробоя изоляции. Распределительные коробки должны выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и плохого контакта.

Также рекомендуем посмотреть видео, где наглядно показана схема подключения двух кроссовых выключателей с двухклавишными проходными:

Теперь вы знаете, как подключить кроссовый выключатель к проходному . Надеемся, что предоставленные схемы установки и видеоуроки помогли вам разобраться с правильной разводкой!

Будет интересно почитать:

• Дистанционное управление освещением
• Что такое умные лампы
• Автономное гаражное освещение

Подключение крестового выключателя на три места. Типы выключателей и схемы подключения

Для удобства пользователей, особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах, хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца комнаты в другой.

Двухпозиционный переключатель

Схема подключения двухкнопочного проходного переключателя легко решает эту проблему; позволяет установить выключатели в двух и более местах, с которых можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного переключателя лежат принципы работы одноклавишного безобрывного переключателя.

Практически в одном корпусе собрано два однокнопочных проходных выключателя, что значительно расширяет его возможности и всю схему подключения.

Принцип реверса контактов остался прежним: на выключателе две входных клеммы, 4 выходных, всего 6 шт.

Клавиши отмечены стрелками, куда нажимать, чтобы включить или выключить свет. Схема собрана так, что свет можно выключить нажатием любой клавиши на выключателях. В каком положении находятся клавиши проходного переключателя, значения не имеет. Возможности двухклавишных проходных выключателей позволяют создавать разные варианты схем управления светом из двух и даже трех мест.

Управление с двух мест

Два двухклавишных выключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Неважно, с какой стороны вы заходите, всегда можно включить свет, а на другом конце выключить на выходе.

Выбраны места установки двухкнопочных проходных выключателей, логично установить их на разных концах объекта. Установочные отверстия диаметром 72 или 80 мм сверлятся специальной коронкой с остроконечными или алмазными зубьями в бетонных или кирпичных стенах в зависимости от выбранного корпуса выключателя.

Металлические или пластмассовые ящики цилиндрической формы (подзетники) вставляются в отверстия. Если проводка наружная, корпус выключателя крепится к стене с помощью дюбелей и шурупов.

По всей длине помещения, на потолке или стенах, установить две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Соединения выполнены по параллельной схеме, чтобы при выходе из строя одной лампы остальные продолжали работать. От них к распределительной коробке проложите провода, по схеме достаточно двух проводов в кабеле.

Согласно требованиям ПУЭ (правил устройства электроустановок) для сохранности корпуса осветительных приборов их заземляют. Все современные светильники, люстры и другие устройства снабжены клеммой заземления.

Поэтому кабель лучше прокладывать тремя жилами:

• L — красная фаза;
• Н — нулевой рабочий провод синего или черного цвета;
• провод заземления желто-зеленой окраски.

Конструкция проходного двухклавишного выключателя предусматривает 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели к распределительной коробке нужно проложить по два трехжильных кабеля, оставив концы по 15-20 см для зачистки изоляция и соединительные провода.

Подключение двухконтактного выключателя

В распределительной коробке должны сойтись 7 кабелей:

• 4 выключателя;
• 2 из групп освещения;
• 1 силовой кабель.

21 — провод, весь разведенный на 8 контактов. Требуется сделать переключатель по указанной схеме.

Двухточечная схема управления освещением

Требование соответствия цвета проводов назначению Л; N, земля, может выполняться только на участках силового кабеля и осветительных групп. На промежутках от выключателей до распределительной коробки они нецелесообразны, в этом случае используются любые провода.

Поэтому надо очень внимательно определить нужный провод Используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется неиспользованным — от выключателя с правой стороны.

Заизолируйте его концы и оставьте в качестве резервного или подключите к заземляющему контакту.

Управление на три места

В данной схеме используются те же элементы, что и для управления переключением с 2-х точек, плюс перекидной двухкнопочный переключатель. Размещается в любой удобной точке помещения по схеме между двумя двухкнопочными выключателями.

Перекидной двухкнопочный переключатель по конструкции и принципу действия состоит из двух двухкнопочных выключателей в одном корпусе. Его можно заменить двумя двухкнопочными выключателями, но практичнее использовать заводской в ​​одном корпусе.

В данной модели одна общая клавиша установлена ​​на двухклавишный переключатель, который синхронизирует передачу контактов двух линий. На клеммах перекрестного переключателя перемычки установлены таким образом, чтобы он позволял току течь в правильном направлении.

Перекидной переключатель

Крайние двухкнопочные выключатели подключаются к перекрестному четырехжильному кабелю. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза поступает на оба входа первого двухкнопочного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго проходного переключателя. В данный момент положение клавиш 2-го выключателя определяет прохождение тока на одну из групп освещения.

Если горит группа, достаточно изменить положение ключа любого из переключателей в этом ряду, чтобы разорвать цепь питания. Аналогично и с включением: надо изменить положение любой клавиши в этом ряду, и цепочка восстановится.

Схема управления трехточечным освещением

Конструкции проходных выключателей значительно расширяют возможности коммутации цепей освещения. Они универсальны, их можно использовать как обычные одноклавишные выключатели или как двухклавишные.

В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому их рекомендуется использовать по назначению в схемах с непрерывным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в видео ниже. Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухкнопочных проходных выключателей, понять рациональность практического применения схем и их использования, освоить метод самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Приветствую всех читателей! В следующей статье я расскажу как управлять освещением из двух, трех, четырех, пяти и т.д., по многочисленным просьбам. мест

Сейчас покажу более сложную схему для управления освещением с трех и более мест.

Это можно сделать, например, с помощью кросс-переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где в доме нужно включить свет из трех мест?

Да в принципе где угодно, например в спальне у каждой тумбочки установить по выключателю плюс выключатель возле двери.

Зашли в спальню, включили свет возле двери, потом легли спать и выключили свет у тумбочки, согласитесь удобно.

Другой вариант — освещение длинного коридора, тогда можно условно разделить его на три участка и поставить выключатель в начале каждого участка.

Или даже способ, освещающий подъезд в трехэтажном доме. Мы вышли в подъезд, включили свет, поднялись на свой этаж, выключили. Жильцы подъезда могут включать и выключать подъездное освещение на любом этаже.

Важное замечание: освещение в этом случае будет включаться/выключаться одновременно на трех этажах!

Если вам нужно управлять каждым светом отдельно с любого этажа (например, на первом этаже управлять светильником третьего этажа или на втором этаже первого этажа и т.д.) то вам придется собирать отдельный схема управления из трех и более мест для каждой лампы.

Да, кстати, схема управления освещением с трех мест универсальная, ее легко можно расширить для управления с четырех, шести, десяти и более мест))) Но об этом позже, а пока хочу начните с повторения, с более простой схемы

Двухпозиционное управление освещением с проходными выключателями

Внешне проходные выключатели, и их правильное название, проходные выключатели выглядят как обычный одноклавишный выключатель.

Но зачем переключаться? Тут дело в том, что это устройство с в любом положении ключа не разрывает электрическую цепь, а только переключает с одного контакта на другой. поэтому я переключает .

Вот типовая двухточечная схема управления освещением с помощью проходных выключателей:

При нажатии клавиши любого переключателя можно включать/выключать лампу независимо от положения другого переключателя.

Мой фазный провод показан красным, ноль-синим, для удобства выключатели подписаны #1 и #2.

При нажатии на кнопку выключателя №2 свет гаснет, так как фазный провод «рвется» в нем, в месте окончания красной линии (зеленая стрелка показывает в какую сторону движется контакт):

После этого нажимаем клавишу выключателя N1 и включаем лампу — путь электрического тока проходящий через фазный провод отмечен красной линией (как будет на всех рисунках ниже):

Нажимаем клавишу №2 непрерывного выключателя, контакт выбрасывается вверх и гасит лампочку освещения:

Затем нажимаем выключатель №1, его контакт выбрасывается вверх и включает лампочку :

Так работает схема автоматического выключателя для управления освещением с двух мест. Запомнить его в принципе несложно, несмотря на его кажущуюся сложность.

Главное найти на выключателе общий вывод контакта, то есть тот вывод, в котором он не переключается и где контакт закреплен с одной стороны.

Найдя эти клеммы на обоих выключателях, просто подключаем фазный провод к этой клемме и провод от лампочки ко второй.

А две оставшиеся клеммы между выключателями подключаются в любой последовательности, без разницы. Нулевой провод как обычно в автомате идет на лампочку напрямую через распределительную коробку.

Всего в распределительной коробке этой цепи автоматического выключателя будет 5 проводных соединений.

Кстати, проходные выключатели тоже двойные — то есть два отдельных независимых проходных выключателя размещены в одном корпусе, он выглядит как обычный двухкнопочный выключатель и имеет шесть выводов.

Управление освещением с трех и более мест

Для этого, как я уже говорил, потребуется перекрестный выключатель. Его фото показывать не буду, так как похоже это тоже самый обычный одноклавишный выключатель.

Единственным внешним отличием являются четыре клеммы на задней стороне для подключения проводов.

Как и двойные выключатели, перекрестные выключатели имеют двойные, для соединения проводов имеют восемь клемм.

Итак, чтобы управлять освещением из трех мест, вам понадобятся два проходных выключателя и один перекрестный выключатель.

Проходные выключатели устанавливаются в начале и конце линии, а перекрестные между ними, вот схема подключения проходных и перекрестных выключателей:

Для чего нужен перекрестный выключатель так назвали? Дело в том, что через этот выключатель проходят две независимые электрические линии и он переключает их на крестовину.

Чтобы понять это, я сделал два рисунка. Рисунок первый — перекрестный выключатель соединяет электрические линии напрямую, параллельно:

Но на этой электрической цепи линии пересекаются, отсюда и название «крест»:

Ну а теперь подробнее-

Как работает трехточечная схема управления освещением с проходными и поперечными выключателями

Перекрестный переключатель обозначен буквой X (Х). Работа схемы указана по аналогии с описанной выше схемой автоматического выключателя.

Представьте, что это управление освещением в подъезде трехэтажного дома. Выключатель №1 установлен на 1 этаже, кроссовый – на 2 этаже, а выключатель №2 – на третьем этаже.

Итак, включаем свет (нажимаем клавишу выключателя №1) — свет горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем кросс-выключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу назад, выключаем свет:

Поднимаемся на третий этаж ко второму проходу- через выключатель, нажмите им клавишу, загорится свет:

Оставляем переключатель №2 в этом положении спускаемся на 2 этаж и нажимаем клавишу крестового выключателя — выключаем свет:

Снова оставляем крестовый переключатель в этом положении и идём спуститесь на первый этаж, нажмите клавишу первого проходного выключателя — свет включится:

Так работает трехпозиционная схема управления освещением с помощью контурных и перекрестных выключателей.

При такой схеме в распределительной коробке будет уже 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то просто добавьте еще необходимое количество перекрестных выключателей между проходами, и все!

Например, вот как я нарисовал эту схему:

Если же управлять каждой лампочкой с любого этажа, то придется установить по три выключателя на каждом этаже — на первом и третьем этажах по три прохода -сквозные выключатели, а на втором этаже три кроссовых.

И соберите три таких схемы, по одной схеме на каждую лампу. Можно сделать по одному двойному, по одному простому проходному выключателю на первом и третьем этаже, а на втором также можно сделать по одному двойному крестовому плюс одинарный перекрестный выключатель, в этом случае на каждом будет по две установочных коробки для выключателей пол.

Но схему три собирать все равно придется)))

У меня на этом все, надеюсь я понятно объяснил выключатель выключателя?

Наконец-то видео по теме

«Как найти общий зажим (зажим) на проходном выключателе»

Буду рад вашим комментариям, если есть вопросы технического характера, то прошу задавать их на форуме, там и отвечаю вопросы, .

Подпишитесь на мой канал на YouTube ! Смотрите еще много видео по электрике для дома!

Узнавайте первыми о новых материалах сайта!

Электрические выключатели, в отличие от обычных, предназначены для комплексного и удобного управления освещением. Они позволяют управлять одной лампой из нескольких мест. Например, у вас в квартире длинные комнаты: вы пришли домой после работы, включили свет в подъезде, разделись и пошли на кухню, а в другом конце коридора вторым выключателем выключили свет.

Удобство такого управления в отсутствии необходимости возврата в исходное положение для выключения освещения. Еще совсем недавно проходные выключатели применялись только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Теперь они установлены повсеместно. Например, в спальне один выключатель устанавливается при входе, а второй – возле кровати. Зашел — включил свет, лег — выключил.

Принцип действия и терминология

Термин «проходной выключатель» не совсем означает его функциональную принадлежность. Если он используется по прямому назначению, логичнее использовать термин «пропускной переключатель». Но в быту прижились оба варианта.

Проводной переключатель не похож на стандартный. Отличие только в организации системы контактов. Во-первых, давайте вспомним, как работает обычный переключатель. Его основная цель — размыкание и замыкание цепи. Назначения переключения, в принципе, тоже.

Разницу можно увидеть, если посмотреть на легенду.

На рисунке видно, что выключатель снабжен третьим контактом, назначение которого разительно отличается от двухкнопочного выключателя, имеющего также три контакта.

Фактически отличие работы выключателей от выключателя возникает в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• выключатель разрывает одну цепь и замыкает вторую.

Вторым контуром в данном случае являются контакты парного выключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных выключателей с управлением с двух мест.

Принцип работы контактов такого выключателя аналогичен коромыслу. Кстати, на рынке редко, но еще встречаются переключатели с нулевым положением, то есть сразу две цепи могут быть разомкнуты. Проходной выключатель можно использовать как обычно — третий контакт в этом случае не подключается.

Второй вариант, когда обычное переключение производится сквозным, рассматриваться не будет. Это было характерно для 90-х годов, но сейчас на рынке представлено достаточное количество моделей по умеренным ценам и экспериментировать в этом направлении не совсем целесообразно.

Типы переключателей

На рисунках ниже показаны функциональные схемы различных проходных переключателей.

Наиболее распространенные варианты:

• одиночный ключ;
• двухклавишный;
• трехклавишный.

Также популярен перекрестный переключатель, который используется для управления тремя и более местами и представляет собой два однокнопочных переключателя, соединенных с внутренними перемычками. Перекрестный выключатель можно сделать из двухкнопочного электровыключателя, установив внешние перемычки. Кроссовер имеет одну клавишу, переворачивающую две группы контактов одновременно, и двухклавишную кнопку — каждая клавиша управляет своей группой.

Схемы электрических соединений

Существует несколько схем подключения выключателей. Использование той или иной схемы зависит от количества управляемых светильников и количества точек управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему — управление с двух мест.

Для работы выключателей необходимо проложить трехжильный провод к каждому устройству. Распределительная коробка установлена ​​напротив одного из выключателей. В него наматываются следующие провода:

• силовой кабель;
кабель с одним переключателем
• ;
• кабель второго выключателя;
световой кабель
• .

Может быть и другой отходящий кабель, но в простой схеме он не учитывается.

Посмотрим визуально схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Он практически аналогичен предыдущему, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку на вторую секцию выключателя, а не прокладывать два провода к первому выключателю.

Схема управления трех мест

Для реализации этой схемы вам понадобится пара однокнопочных выключателей и кроссовый переключатель. Для работы кроссовера потребуется четырехжильный кабель или два двухжильных кабеля.

Схемы управления четырьмя и более местами

Если к предыдущей схеме добавить еще один перекрестный переключатель, то можно будет управлять освещением с четырех мест. Включается последовательно с первым перекрестием.

Схема управления двумя светильниками с трех мест

У этой схемы много недостатков — большое количество соединений и много хлопот с маркировкой жил кабеля.

На всех рассмотренных схемах показано исходное положение контактов переходников.

Это все, что должен знать начинающий электрик.

Выключатель и рубильник – сегодня важная функциональная деталь в каждом доме, без которой трудно представить ни одно помещение. Иногда начинающие электрики путаются в терминологии, в схемах и принципах работы этих двух, а точнее, трех механизмов (поскольку выключателей тоже два типа). Не говоря уже о простых покупателях, которые пытаются смонтировать или купить для дальнейшей установки нужные вам устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и выключателем.

Итак, выключатели и рубильники служат для коммутации электрических цепей освещения и бытовых приборов Внешне они также выглядят одинаково, отличие только в количестве контактов с обратной стороны. Но выключатель предназначен для разрыва одной цепи, а выключатель для переключения между цепями. Выключатель используется для управления светом с одного места, выключатели также служат для управления светом с двух и более мест, а «проходные» выключатели применяются для осуществления управления с трех и более мест.

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии, соответственно, размыкает контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — это устройство с тремя контактами (или более). В состоянии «Вкл» он замыкает первый и второй контакты, а в состоянии «Выкл» — первый и третий контакты. На самом деле выключатель всегда включен, то в одном, то в другом. Отсюда и название «Switch» — переключается с одного контакта на другой.
 Если переключатель использует только два контакта, он будет работать как переключатель.
 Одним из самых популярных применений выключателя является управление освещением из двух мест. Для управления освещением необходимо всего два выключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) выключателей.

Переключатель промежуточный (он же перекрестный) — устройство, переключающее две отдельные линии крест-накрест (то есть, если перед перекрестным переключателем фаза шла вправо, а ноль — влево, они поменяются местами при переключении). Внешний вид промежуточных выключателей ничем не отличается от обычных выключателей.

Обычно используется для управления освещением с трех и более мест. Этот переключатель называется «перекрестным», потому что когда вы его переключаете, это похоже на пересечение линий. «Промежуточным» называется то, что он в схеме коммутации при работе с трех и более мест находится в промежутке между «двухходовыми выключателями».

Технические характеристики выключателей Legrand Valena

• Подпружиненные ножки механизмов снабжены универсальными винтами и надежно спрятаны, что упрощает монтаж и предотвращает повреждение рук об острые края при монтаже.
• Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку проводников в монтажную коробку и подвод к ней.
• Механизм сквозного переключателя надежно фиксируется на металлическом суппорте в четырех точках.
• На задней стороне проходного механизма расположен специальный маркер для измерения длины зачистки кабеля.
• Понятная маркировка и схема подключения, нанесенные на механизмы розеток и выключателей, делают процесс правильного подключения простым и понятным.
•   Он оснащен мощными клеммами, способными надежно удерживать как алюминиевые, так и медные кабели.
• Быстрое и безопасное соединение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположенные под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
• Легкое выравнивание нескольких механизмов в ряд — суппорт из оцинкованного металла с технологическими пазами и отверстиями позволяет точно установить все механизмы в многостоечной раме.
• Возможность замены подсветки без демонтажа механизмов.
• Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40000 переключений.
• Автоматический выключатель гарантированно отключает 10 А при 230/250 В~.

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь чем лучше будет контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и, соответственно, снизится вероятность возгорания.
  Ниже приведен список популярных электрических аксессуаров.
Legrand (Легран)
ABB (АББ)
Polo (Поло)
Vico (ви-ко)
Makel

Типы выключателей и схемы подключения

Существует несколько типов выключателей и, соответственно, разные типы соединений:
,
,
,

Существуют также выключатели с подсветкой, однако при подключении данного типа выключателей желательно обращать внимание на тип источника света, например, люминесцентные лампы в схеме с выключателем с подсветкой , он будет слегка светиться, когда он выключен.

  Однокнопочный переключатель. Схема подключения

Простейшая цепочка одноклавишного выключателя и регулятора мощности.

  Однокнопочный переключатель имеет всего два контакта и в нем довольно сложно что-то перепутать. Схема коммутируется так: Находим силовой провод: ноль и фаза, далее нулевой провод подводим непосредственно к светильнику (светильнику, люстре), а фазный провод к выключателю. После этого от выключателя проталкиваем провод к источнику света. Обычно цепь коммутируется через распределительную коробку, где провода правильно скручены.

Регулятор мощности тоже имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
  Обратите внимание, что не все лампы работают с этим устройством. Поэтому перед установкой регулятора мощности желательно уточнить это у электрика или продавца.

  Двухкнопочный переключатель. Схема подключения

Двухкнопочный переключатель работает как двухкнопочный.
 Единственная разница между цепочкой из двух одноключевых и одной двухключевой заключается в отсутствии дублирующих проводов.

Тех. нет смысла тянуть две «нейтрали» к лампам, которые расположены рядом.
  Двухкнопочный переключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, иначе при неправильном подключении лампы не будут правильно включаться. Важно знать, где находится вход, а смена проводов на выходе поменяет только клавиши, отвечающие за включение той или иной группы ламп.

  Автоматический выключатель. Схема подключения

Правильнее было бы назвать не выключателем, а выключателем. Суть его в том, что он переключает подачу тока с одного провода на другой. Как правило, они используются парами. Проходные выключатели, часто используемые в длинных коридорах, лестничных клетках и т.п. Смотрите схему, думаю на ней все понятно.

Проходной выключатель тоже имеет три контакта, как и двухкнопочный, только, как видите, работает иначе. В ней, как и в двухклавишной, один входной контакт и два выхода. Важно знать, где находится вход, а смена проводов на выходе изменит только положение ключа. Если вспомогательные выключатели подключены неправильно, схема не будет работать должным образом.

Перекрестный переключатель. Схема электрическая

Этот тип выключателей применяется, если требуется включение и выключение одного источника света с трех и более мест, реже для переключения подачи или полярности электропитания. В первом случае он используется вместе с двумя проходными выключателями. То есть цепь выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество кроссов.

  Переключатель кроссовера имеет четыре контакта: два входа, два выхода. Суть переключения заключается в том, что в одном положении первый входной провод замыкается с первым проводом на выходе, второй входной провод замыкается со вторым выходным проводом, в другом положении провода меняют свое положение, т.е. первый вход замкнут со вторым выходом, второй вход с первым выходом. Важно не перепутать и обращать внимание на символы, иначе схема будет работать некорректно.
