Кабель силовой NYM 4х4 ГОСТ
Кабель силовой NUM ТУ 3521-001-12350648-2007
Температура эксплуатации: от -40 до +50
Температура монтажа: до -15 С
Конструкция жилы: однопроволочная
Форма жилы: круглая
Наличие экрана: нет
Основание для производства: ТУ 3521-001-12350648-2007
Номер сертификата соответствия: РОСС RU.АЮ64.В20006
Номер сертификата ПБ: C-RU.ПБ05.В.00619
Кабели предназначены для передачи и распределе ния электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 частотой 50 Гц. Область применения: кабель марки NUM может- использоваться для бытового и промышленного монтажа электрического освещения внутри влажных и сухих помещений.
Кабель является функциональным и конструктивным аналогом изделий NYM® (VDE 2050). Отличительной особенностью данных изделий является эстетика и высокая технологичность монтажа.
Описание: сердечник кабеля представляет собой скрученные изолированные токопроводящие жилы, изоляция которых выполне на из поливинилхлоридного пластиката.
Поверх скрученных наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из высоконапол ненного компаунда на полиолефиновой основе, не содержащего галогенов. Оболочка кабеля выполнена из мелонаполненной поливинилхлоридной композиции светло-серого цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без повреждения элементов.
Токопроводящая жила — медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483-77. Токопроводящие жилы сечением до 10 м2 вмключительно — однопроволочные, сечением свыше 10 мм 2 — семипроволочные.
Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых
помещениях, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.
Температура эксплуатации: от минус 30°С до плюс 50°С
Температура прокладки и/или перемотки: не ниже минус 15°С.
Минимальный радиус изгиба: 7,5 Dн, где Dн — наружный диаметр кабеля.
Вид климатического исполнения: УХЛ
Категория размещения: 3 и 4 по ГОСТ 15150-69.
Класс пожарной опасности: О1.8.2.5.4 по ГОСТ Р 53315-2009 изм. 1.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ Р 53769-2010/ГОСТ 31669-12.
Маркировка изделий осуществляется по всей длине каплеструйным способом, с указанием типоразмера, от —
раслевого кода производителя (К-136) и даты выпуска в формате ДДММГГ, например:
В связи с истечением срока действия сертификата соответствия, полученного в системе ГОСТ Р маркировка изделия указана с учетом требований ТР ТС 004/2011 (добавлены символы ЕАС). Фактически данная маркировка будет применяться с апреля-мая 2014г по факту завершения процедуры сертификации.
Кабель силовой NYM (NUM) 5х16,0(Конкорд)
Кабель силовой NYM предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 300/500 В.
Рекомендуется для прокладки в сухих и влажных производственных и бытовых помещениях, а также трубах и кабельных каналах.
Выпускается по немецкому стандарту DIN VDE 0250-204-2000. Для уверенности в соответствии кабеля данному стандарту производитель должен предоставлять сертификат, подтверждающий соответствие кабеля именно данному стандарту. Кабель, выпускаемый без подобного сертификата (например по ТУ производителя), может считаться лишь аналогом.
Описание и конструкция кабеля силового NYM
NYM — кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.
К обозначению кабеля, имеющего желто-зеленую жилу для заземления, добавляется через дефис буква «J», не имеющего жилу заземления – буква «О».
Кабели NYM могут иметь от одной до семи жил сечением от 1,5 мм 2 до 35 мм2. Жилы сечением до 10 мм2 выполняются монолитными, сечением 16 мм2 и выше – скрученными из отдельных проволок.
Все жилы в кабеле выполняются одного сечения. Одно- и двухжильные кабели выполняются только в исполнении «О» (без жилы заземления), остальные – как с жилой заземления, так и без неё.
Изолированные жилы должны иметь отличительную расцветку, указанную в таблице.
| Число жил | С жилой заземления | Без жилы заземления |
|---|---|---|
| 2 | Черный, голубой | |
| 3 | Желто-зеленый, черный, голубой | Коричневый, голубой, черный, |
| 4 | Желто-зеленый, черный, голубой, коричневый | Черный, голубой, коричневый, черный |
| 5 | Желто-зеленый, черный, голубой, коричневый, черный | Черный, голубой, коричневый, черный, черный |
Изолированные жилы кабелей NYM с числом жил, более одной, должны быть скручены. Поверх скрученных жил под оболочкой должен быть расположен слой из эластичного материала, который должен заполнять промежутки между жилами, закрывая их с определенной толщиной, и придавать сердечнику круглую форму.
Как правило, промежуточный слой выполняется из невулканизированной мелонаполненной резины.
Цвет оболочки кабеля NYM из ПВХ-пластиката – светло-серый. Изолированные жилы, промежуточный слой и оболочка должны легко отделяться при разделке. С этой целью, а также для облегчения снятия оболочки путем надреза и отламывания, в оболочечный ПВХ-пластикат добавляют повышенное количество мела.
Конструктивные параметры отдельных сечений кабеля приведены в таблице.
| Сечение кабеля | Номинальная толщина изоляции, мм | Номинальная толщина промежуточного слоя, мм | Номинальная толщина оболочки, мм | Номинальное сечение,мм2 | |
|---|---|---|---|---|---|
| Минимум | Максимум | ||||
| 2х1,5 | 0,6 | 0,4 | 1,4 | 8,4 | 9,8 |
| 2х2,5 | 0,7 | 0,4 | 1,4 | 9,8 | 11 |
| 3х1,5 | 0,6 | 0,4 | 1,4 | 8,8 | 10,5 |
| 3х2,5 | 0,7 | 0,4 | 1,4 | 10 | 11,5 |
| 3х4 | 0,8 | 0,4 | 1,4 | 11,5 | 13 |
| 4х1,5 | 0,6 | 0,4 | 1,4 | 9,5 | 11 |
| 4х2,5 | 0,7 | 0,4 | 1,4 | 11 | 12,5 |
| 4х4 | 0,8 | 0,4 | 1,6 | 12,5 | 14,5 |
| 4х6 | 0,8 | 0,6 | 1,6 | 14,5 | 16,5 |
| 5х1,5 | 0,6 | 0,4 | 1,4 | 9,9 | 12 |
| 5х2,5 | 0,7 | 0,4 | 1,4 | 11,5 | 13,5 |
| 5х4 | 0,8 | 0,6 | 1,6 | 14 | 16,5 |
| 5х6 | 0,8 | 0,6 | 1,6 | 15,5 | 18 |
Условия монтажа и эксплуатации кабелей NYM
Стандарт DIN VDE 0250-204-2000 не оговаривает температуру окружающей среды при эксплуатации, однако температура определяется параметрами ПВХ-пластиката для изоляции и оболочки и может составлять от -15°С до температуры, при которой нагрев жил не превышает +70°С.
Прокладку рекомендуется вести с радиусом изгиба не менее 4 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Не предназначен для эксплуатации под прямым воздействием солнечных лучей. Срок службы кабелей NYM не регламентируется.
Технические характеристики кабелей NYM
Электрическое сопротивление токопроводящих жил кабеля до 6 мм2 на постоянном токе должно быть не более, а электрическое сопротивление изоляции на 1 км длины при температуре 70 °С должно быть не менее значений, указанных в таблице.
| Номинальное сечение,мм2 | 1,5 | 2,5 | 4 | 6 |
| Сопротивление, Ом/км, не более | 12,1 | 7,41 | 4,61 | 3,08 |
| Сопротивление изоляции при 70 0С, Ом×км, не менее | 0,01 | 0,0094 | 0,0087 | 0,0074 |
Готовые кабели должны выдерживать испытания переменным напряжением 2000 В, приложенным между жилами, в течение 5 мин.
Требования к упаковке кабелей NYM

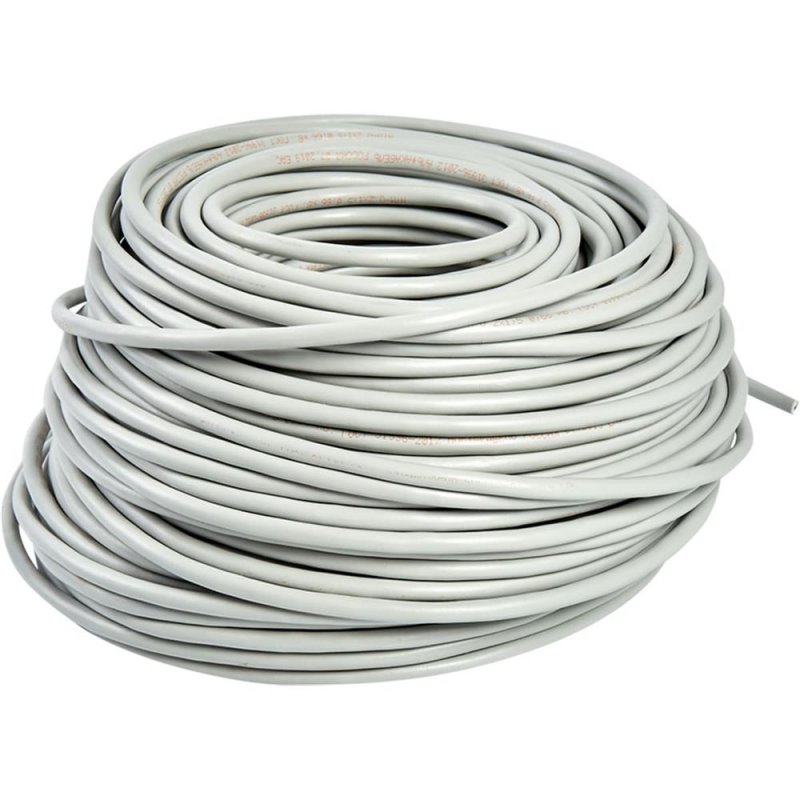

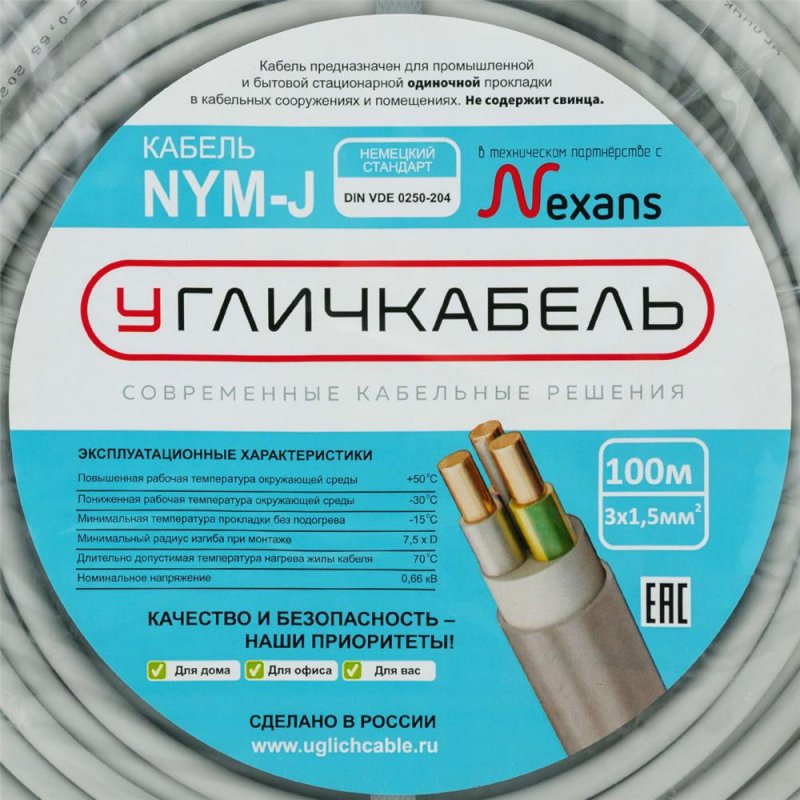

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 8 наружных диаметров кабеля NYM.
Требования к маркировке кабелей NYM
Маркировка по поверхности оболочки осуществляется в соответствии с требованиями, установленными в стандартах VDE.
Требования к условиям хранения кабелей NYM
Кабели NYM могут храниться в закрытых помещениях и под навесом при температуре не ниже минус 15°С. Не допускается прямое попадание солнечных лучей.
Массогабаритные параметры кабелей NYM
Ориентировочные массы отдельных кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей NYMразличных партий и производителей на 10% в меньшую или большую сторону.
| Сечение кабеля | Значение массы для целей упаковки и транспортировки, кг/км |
|---|---|
| 2х1,5 | 120 |
| 2х2,5 | 160 |
| 3х1,5 | 140 |
| 3х2,5 | 190 |
| 3х4 | 270 |
| 4х1,5 | 160 |
| 4х2,5 | 230 |
| 4х4 | 350 |
| 4х6 | 500 |
| 5х1,5 | 190 |
| 5х2,5 | 270 |
| 5х4 | 450 |
| 5х6 | 550 |
Токи нагрузки для кабелей NYM
В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных кабелей не превышать токов нагрузки, указанных в таблице.
| Число жил | Допустимый ток нагрузки, А | ||
|---|---|---|---|
| С двумя жилами | С тремя жилами | С четырьмя или пятью | |
| 1,5 | 19 | 19 | 18 |
| 2,5 | 27 | 25 | 23 |
| 4 | 38 | 35 | 32 |
| 6 | 50 | 42 | 39 |
Доступные методы контроля качества кабелей NYM
Приведены методы контроля, которые, не являясь строго соответствующими стандарту DIN, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля стандарту может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.
Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции, заполнения и оболочки и легкость (без повреждений) их разделения.
Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, стенки заполнения и оболочки, а также наружный диаметр. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
область применения, расшифровка, технические характеристики.
В промышленных и бытовых целях для создания силовых и осветительных сетей все шире используются кабели NYM. Это качественный немецкий продукт, который поставляется из Европы, а также производится в России. Наиболее близким отечественным аналогом является кабель ВВГ.
Данный кабель изготовлен по немецкой технологии и отличается наличием медных жил и качественной пластиковой изоляции, не поддерживающей горение.
Содержание
- 1 Расшифровка
- 2 Области применения
- 3 Конструкция кабеля NYM
- 4 Технические характеристики кабеля NYM
Расшифровка кабеля NYM
Ассортимент проводов1 и кабеля 900 очень большой2. Поэтому для систематизации используются специальные маркировки. В случае с кабелем NYM расшифровка каждой буквы следующая:
- N — знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд испытаний и по своим параметрам соответствует заявленным характеристикам.
В комплекте с силовым кабелем NYM всегда идет сертификат соответствия международным стандартам качества. - Y означает, что для изготовления изоляции используется поливинилхлорид (ПВХ). Особенность этого материала – влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
- М означает защитную оболочку, рассчитанную на малые деформации. Что делает электрический кабель NYM пригодным для монтажных работ.
В комплекте с силовым кабелем NYM всегда идет сертификат соответствия международным стандартам качества.На оболочке может быть надпись VDE. Это аббревиатура Ассоциации немецких инженеров-электриков (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, разрешена к применению в пожароопасных зонах и соответствует всем международным стандартам.
Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке можно не указывать, так как он информирует только об отсутствии провода, предназначенного для подключить землю.
Символ J указывает на наличие такого проводника и поэтому всегда указывается.
Кабель NYM-J характеризуется желто-зеленой защитной жилой заземления. Наполнитель может быть изготовлен из термопластичного эластомера, невулканизированной резины или высоконаполненного пластиката. Такой утеплитель исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.
К маркировке может быть добавлен префикс ОЖ. Значит, используемые жилы однопроволочные, а потому менее гибкие, чем многопроволочные.
Таким образом, производитель заносит всю необходимую информацию в наименование провода NYM, описание которого содержит информацию о свойствах оболочки, количестве проводов и сечении.
Например, обозначение NYM-J 3×3,5-0,88 означает, что это стандартный электрический кабель с внешней оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на 0,88 кВ и заземлением.
Области применения
Согласно маркировке провода НУМ рекомендуются только для внутренней одиночной стационарной прокладки.
Без дополнительной защиты комплектация запрещена.
Наружное использование кабеля не рекомендуется из-за того, что ПВХ разрушается под действием ультрафиолетового излучения, присутствующего на солнце. Если необходимо протянуть провод на открытом воздухе, его следует заключить в стальной или пластиковый короб. Также не рекомендуется прокладывать провод в свежем бетоне.
Установка регулируется рекомендациями производителя, а также стандартами электробезопасности и пожарной безопасности. Применение таких электрических кабелей возможно при любых электромонтажных работах. Даже в зданиях с первым классом электробезопасности и во взрывоопасных зонах В1б, В1г, ВПа.
NYM применяется для укладки под штукатурку, в бетонную кладку, в каналы стеновых панелей, в специализированные трубы и каналы.
Существует ряд ограничений для использования в домах из натурального дерева. Открытая прокладка осуществляется только в трубах и каналах, а внутри деревянных стен прокладка возможна только в металлических трубах.

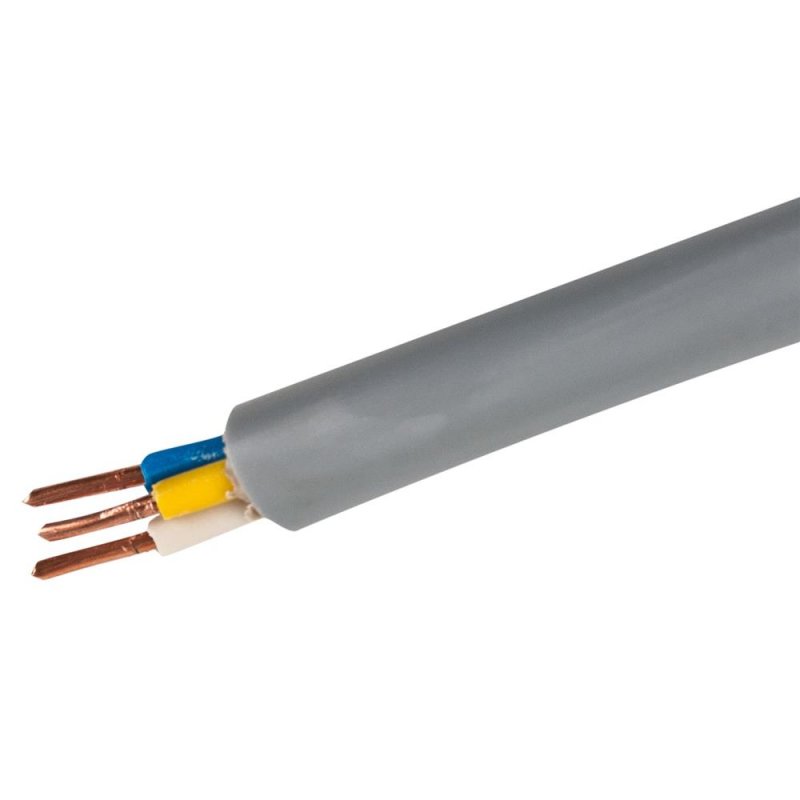

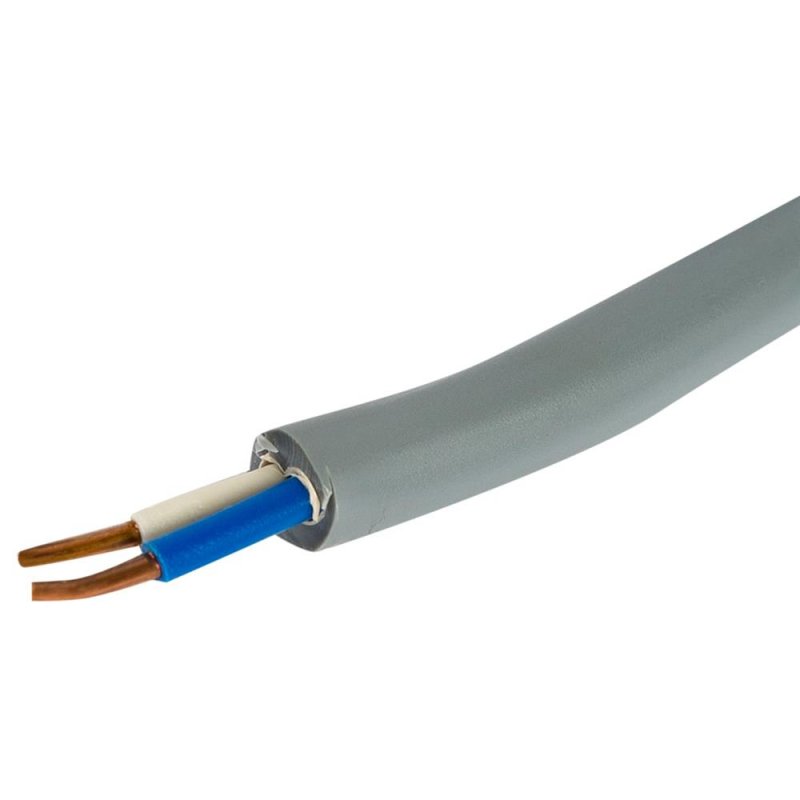

Конструкция кабеля NYM
Жила в кабеле изготовлена исключительно из меди и бывает однопроволочной или многопроволочной. Покрыты ПВХ-пластиком различных цветов в соответствии с действующими стандартами.
Возможное количество жил — от 1 до 5. Количество зависит от сечения жил.
Промежуточная изоляция кабеля состоит из смеси каучука и мела. Он действует как диэлектрик и не поддерживает горение.
Наружная оболочка изготовлена из прочного ПВХ-пластика светло-серого цвета, не поддерживающего горение.
Технические характеристики кабеля NYM
Международные стандарты определяют следующие технические характеристики:
- Диапазон температур: -50…+50°C.
- Температура укладки: не ниже -5°С.
- Ограничение радиуса изгиба: минимум 4 диаметра.
- Гарантийный срок: 5 лет.
- Срок службы: до 30 лет.
- Диапазон сечений медных проводников: 1,5 — 35 мм².
Кабель электрический может быть изготовлен: по немецким стандартам, ГОСТ, ТУ.
Производитель сам определяет характеристики. По этой причине технические характеристики кабеля NYM некоторых производителей могут отличаться от стандартных.
