Структурная схема электропроводки

• BW — электросчетчик
• F — автоматический выключатель (автомат защиты),
• РК — распределительная (разветвительная) коробка
• A — потребители электроэнергии, например, осветительные приборы,
• X — устройства коммутации (для нашего случая ими будут являться электрические розетки),
• ЩЭ — щиток электрический. Следует заметить, что электрический щиток может содержать помимо автоматов защиты другие устройства, например УЗО.

На приведенной схеме рассматривается несколько вариантов электропроводки.

1. Подключение всех электропотребителей на одну линию. Очень часто по такой схеме делается электропроводка в гараже или небольшом загородном доме (даче).
2. Потребители электроэнергии распределяются по нескольким линиям электропроводки, при этом может использоваться один автомат защиты (участок схемы обозначен красным цветом) или несколько — синий.
3. Электрический щиток может располагаться на лестничной клетке, тогда приведенная часть схемы будет вынесена за пределы квартиры.
4. Для того, чтобы перейти от схемы a. к схеме b. можно установить дополнительный щиток, в котором разместить автоматические выключатели, устройства защитного отключения, соответствующим образом подключить к нему несколько линий. Этот вариант можно использовать если делается капитальный ремонт проводки, а электросчетчик установлен на лестничной клетке.

Здесь рассматриваются схемы проводки без заземления. Делается это чтобы не усложнять рисунки.

Дело в том, что подключение заземления электробытовых приборов (A), розеток (Х) (рисунок 2) при наличии соответствующего проводника производится параллельно и никаких сложностей не представляет.

Рассмотренные варианты призваны дать общее представление о структуре электропроводки и являются своеобразным предисловием перед рассмотрением сугубо практических вопросов.

Здесь я буду делать акцент на вопросах, которые могут возникнуть при прокладке новой проводки. Однако, чтобы разобраться в уже существующей электропроводке этот материал тоже может пригодится, особенно в совокупности со статьей про то как прозвонить проводку.

Перед тем как сделать электропроводку в квартире стоит нарисовать ее схему. Для этого следует выполнить определенную последовательность действий:

1. Определяем места установки розеток, выключателей и пр.
2. Оцениваем мощность потребителей электроэнергии, определяем количество требующихся соединительных линий. Здесь нужно учесть следующие моменты:
   • При наличии достаточно мощных потребителей (электрические плиты, стиральные машины, кондиционеры) под них лучше выделить отдельные линии со своими автоматами защиты. Кроме того, туда нужно установить УЗО — устройство защитного отключения.
   • В любом случае, цепи подключения всех розеток стоит защитить УЗО.
   • Осветительную сеть вполне можно сделать общую.
3. Смотрим как удобнее сделать прокладку проводов (трассировку).
4. Соответственно определяем места установки разветвительных коробок.

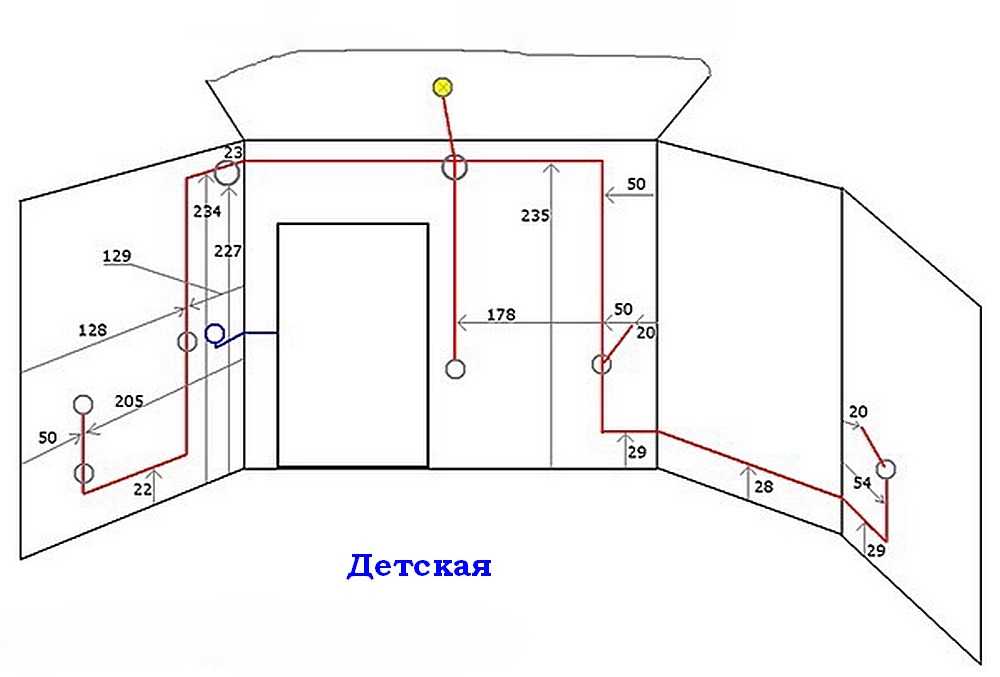

5. Фиксируем все это в графическом виде (рис.3).

Со схемой определились, но остается еще ряд «белых пятен».

Во-первых, каким способом сделать электропроводку. Про это здесь.

Далее необходимо выбрать марку и сечение проводов.

Определить состав и схему электрического щитка.

После всего этого можно приступать к монтажу электропроводки, руководствуясь схемами подключения выключателей, осветительных приборов, других электротехнических устройств, а также схемами разводки электропроводки.
