Расположение розеток: Расположение розеток в офисе, как правильно установить

Расположение розеток на кухне

При строительстве или капремонте схема разводки электропроводки в квартире оказывается для рабочей бригады одним из самых важных вопросов. При этом, расположение розеток на кухне обсуждается в первую очередь.

Розетки на кухне должны быть размещены согласно всем требованиям безопасности

Содержание

• Требования по размещению розеток на кухне
• Планировка размещения розеток

Требования по размещению розеток на кухне

При планировании электрической схемы на кухне решается несколько вопросов.

1. Электросхема должна учитывать правила подключения к электрическим сетям. Работы по оборудованию мест включения в электросеть и выключателей требуется проводить в соответствие с ГОСТами и СНиП, которые регламентируют эти процедуры.
2. Расположение мест подключения в электросеть должно быть удобным для включения необходимого набора кухонных агрегатов и приборов. Кроме того, люди работающие с этими приборами должны иметь свободный доступ ко всем местам подключения и выключателям.
3. Электропроводка и розетки должны отвечать требованиям безопасности. Это касается вопросов недопущения пожаров из-за коротких замыканий или некачественных комплектующих. Также, все должно быть сделано, чтобы дети не могли стать жертвами электрического удара.

Таким образом, на этапе планирования решается серьезный вопрос по согласованию таких противоречивых требований. Если этого не сделать, правильного размещения мест подключения к электроэнергии на кухне не добиться.

Схемы электропроводки на кухне могут быть разными. Они зависят от материала стен.

Правильное размещению розеток

• В бетоне или кирпиче прокладываются методом штробления шурфы. Розетки и выключатели в этом случае будут утапливаться в стены.
• В деревянном домостроении чаще всего делается открытая проводка в кабель каналах. Здесь используются наружные розетки, которые крепятся на стену.
• Иногда домовладельцы просят спрятать проводку в деревянную стену. В этом случае, на этапе изготовления стенового материала в бревне или брусе проделываются каналы для проводки.
  В этом случае необходимо устанавливать розетки и выключатели наружные со скрытым подключением.
• Есть еще вариант ретропроводки, которая прокладывается по стенам открыто на изоляторах, независимо от материала стен.

Обязательное требование к проводке и аксессуарам — заземление.

Учитывая это требование, необходимо покупать проводку с наличием такой жилы. Всем необходимым условиям сегодня отвечает проводка марки NYM. Этот провод проходит все тесты на пожарную безопасность с самым высоким баллом. По сути, его оболочка считается самозатухающей. Сечение провода идущего к розеткам должно быть не меньше 2,5.

Розетки требуется выбирать, исходя из тока, который потребляет, подключаемый к ней, прибор. Причем, если на ее корпусе указаны цифры 10 — 16 А, то подключать прибор с силой тока в 16 А в такую розетку нельзя, она перегреется.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

• В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

• В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

• Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Расположение розеток — как и где лучше расположить в разных комнатах помещениях (70 фото) — Строительный портал — Strojka-Gid.ru

Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

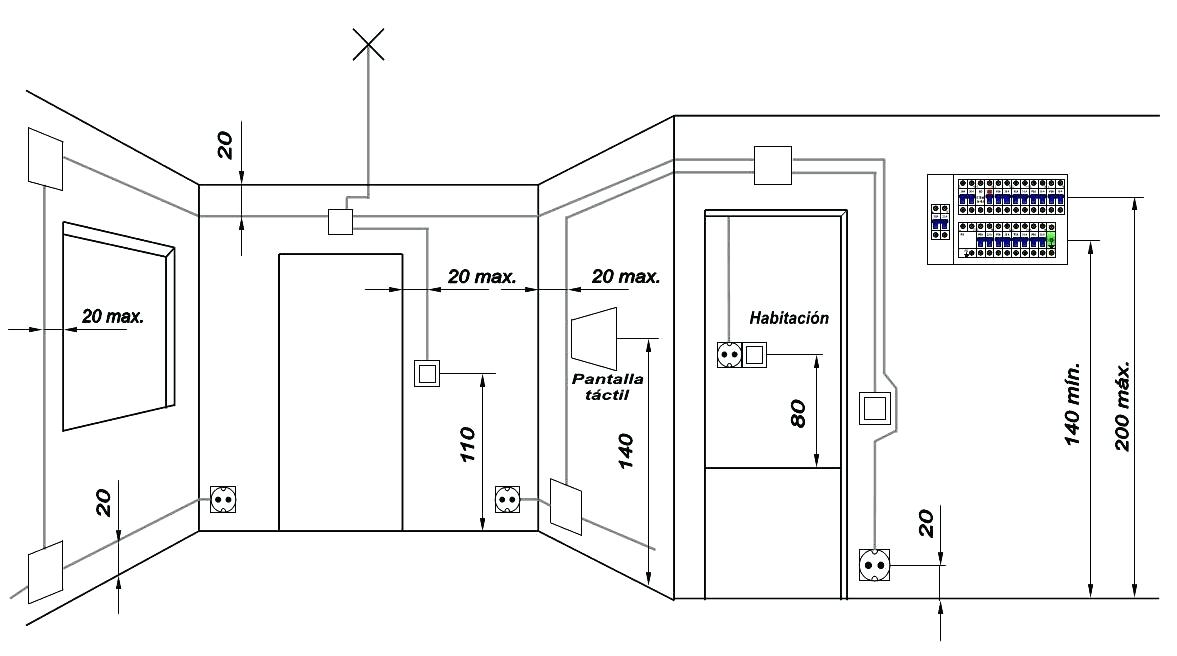

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Кухня

Розетка для вытяжки должна располагаться на уровне 2 метров от пола.

Розетки для подключения стиральной, посудомоечной машин и холодильника лучше расположить за 10-20 см от уровня пола. Для бытовых приборов, имеющих не очень длинный провод можно сделать розетку примерно за 50 см.

Для размещения предметов малых габаритов (например, тостера) розетка должна находиться на 110 см выше уровня пола (или на расстоянии 20 см от уровня кухонной столешницы).

Осветительные приборы занимают электрическую розетку, находящуюся примерно на высоте 5-10 см над мебелью.

Внимание! Мощность всех линий электрики на кухне должна быть меньше положенной нормы, так как это позволит активизировать все точки потребления энергии в одно время.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Фото расположения розеток

Также рекомендуем посетить:

• Сопротивление грунта
• Шлифовка бруса
• Утепление фасадов
• Самовсасывающий насос
• Установка кондиционера
• Арка из гипсокартона своими руками
• Ремонт в хрущевке
• С чего начать ремонт квартиры
• Как подключить люстру
• Как утеплить мансарду
• Как построить баню
• Армирование фундамента
• Гидроизоляция подвала
• ОСБ плита
• Как избавиться от плесени
• Как шпаклевать гипсокартон
• Облицовка цоколя
• Ленточный фундамент
• Состав раствора
• Проводка в квартире
• Как снять старые обои
• Укладка ондулина
• Ремонт ванной комнаты
• Кварцевая лампа
• Как сделать гамак
• Дома из клееного бруса
• Датчик движения для включения света
• Облицовка печи
• Утеплитель для балкона
• Как снять старую краску
• Как сделать жалюзи
• Как мыть натяжные потолки в домашних условиях
• Вес листовой стали
• Фурнитура для мебели
• Трещины на потолке
• Откосы своими руками
• Как выбрать входную дверь
• Конденсат на окнах
• Очистить чайник от накипи
• Москитные сетки на пластиковые окна
• Септик из бетонных колец

Расположение электрических розеток (розеток) в жилых помещениях

Если вы проводите капитальный ремонт любой жилой зоны в своем доме, важно понимать правила Национального электротехнического кодекса (NEC) по размещению электрических розеток. (магазины). Эта статья основана на коде NEC 2002. Выполнение электромонтажных работ в качестве домашнего мастера не избавляет вас от необходимости следовать всем кодам и правилам.

NEC в основном утверждает, что в любой жилой зоне дома у вас должна быть электрическая розетка (розетка) на расстоянии 6 футов от любого препятствия или пролома в стене, например дверного проема, и не более 12 футов от предыдущей электрической розетки. (выход), рис. 1.

Рисунок 1 – Расстояние между электрическими розетками вдоль стены

Правило 6 / 12 является минимумом, и теоретически в кодексе нет причин, по которым вы не могли бы иметь электрическую розетку через каждый фут поперек стены.

Жилые помещения обычно определяются как:

• гостиная,
• большая комната,
• спальня,
• столовая,

• игровая комната,
• семейный номер,
• библиотека,
• исследование,

• день,
• домашний офис,
• закрытая солнечная комната
• кухонная зона без столешниц

Нежилые помещения обычно определяются как:

• гараж,
• недостроенный подвал,
• лестничная площадка,
• прачечная,

• мастерская,
• коридор,
• ванная,

• шкаф,
• подсобное помещение,
• фойе,

Для пояснения на следующей диаграмме показаны различия в количестве и расположении электрических розеток (розеток) в зависимости от длины стены и препятствия, в данном случае дверного проема, рис. 2.

Рисунок 2 – Расстояние между электрическими розетками в помещении

На стене длиной 11 футов без двери код требует 1 электрическую розетку (розетку), поскольку эта розетка (розетка) находится не более чем в 6 футах от любой перпендикулярной стены.

На противоположной стене в центре стены есть дверной проем. Кодекс требует, чтобы у нас была электрическая розетка на расстоянии не более 6 футов от угла стены и не более 6 футов от препятствия — дверного проема. Чтобы соответствовать требованиям кодекса, мы разместили электрические розетки (розетки) в центре обеих стен, примыкающих к дверному проему, — в 2 футах от двери в обоих направлениях и в 2 футах от стены в обоих направлениях.

На стене длиной 18 футов требуется 2 электрические розетки (розетки).

• В верхней части диаграммы на Рисунке 2 мы разместили 2 электрические розетки (розетки) на расстоянии 6 футов от любой перпендикулярной стены. Это оставляет расстояние 6 футов между электрическими розетками. Следовательно, положения электрических розеток (розеток) указаны в коде.
• В нижней части диаграммы на Рисунке 2 мы также разместили 2 электрические розетки (розетки) на расстоянии 4 фута от любой перпендикулярной стены. Это оставляет расстояние в 10 футов между электрическими розетками (розетками), что также соответствует требованиям кодекса.

Правило шести футов основано на длине шнура, поставляемого с устройствами для жилых помещений , такими как напольные и настольные лампы, телевизоры, музыкальные системы и компьютеры.

Пока вы используете правило 6/12 в качестве минимального ориентира, вы будете в рамках кода. Однако важно продумать размещение устройств в помещении и соответствующим образом скорректировать фактическое положение электрических розеток.

Дополнительная информация по Электросхемы пристроек и подвалов .

Дополнительная информация о электрических розетках (розетках) и расположении распределительной коробки

Установка электрических розеток: заземление вверх или вниз?

Вы можете увидеть электрические розетки заземлением вверх или вниз.

Вы знаете, что правильно?

Одна из первых вещей, о которой люди заблуждаются, пытаясь установить электрическую розетку, это то, какая сторона должна быть правильной стороной! Хотя эта тема активно обсуждается среди электриков, суть в том, что технически не имеет значения, устанавливаете ли вы розетку отверстием для заземления вверх или вниз.

На этой странице

Установка электрических розеток: заземление вверх или вниз?

Национальный электротехнический кодекс (NEC) не требует определенного указания. NEC позволяет устанавливать розетки так, чтобы отверстие для заземляющей вилки было направлено вверх, вниз или вбок. Это зависит от вас, стандартной ориентации электрических розеток не существует. Это означает, что на самом деле нет такой вещи, как перевернутые розетки. Один способ не безопаснее другого — если розетка подключена правильно. Все сводится к эстетике, поэтому устанавливайте их так, как вам больше нравится. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

По словам Джона Уильямсона, главного инспектора по электрике Министерства труда и промышленности штата Миннесота (в отставке), если кто-то представил предложение изменить NEC, требуя, чтобы ВСЕ розетки устанавливались контактом заземления вверх (или вниз), им нужно будет убедить отраслевых экспертов на различных панелях для составления кода, что установка заземляющего штыря вверх намного лучше и безопаснее, чем заземляющий штырь вниз. Вероятно, комитеты NEC по разработке кодов отклонят предложение из-за отсутствия обоснования.

Тип используемого оборудования

Основная причина стольких споров заключается в том, что электрики полагаются на тип оборудования, которое будет подключено, чтобы определить ориентацию электрической розетки. Например, стиральные машины, холодильники и оконные кондиционеры чаще всего имеют шнуры с вилками с немедленным включением, поэтому логичным способом установки розетки было бы сориентировать ее так, чтобы вилка вставлялась, не закручиваясь.

Горизонтальные емкости

Что касается горизонтальных розеток, лучше всего расположить слот заземления слева, а широкий нейтральный слот сверху. Логика этого шага связана с безопасностью.

Если произойдет несчастный случай, когда металлический предмет упадет на частично открытые лезвия, предмет приземлится на заземленный нейтральный нож, что безопаснее, чем удар по горячему лезвию. Если на слабо вставленный шнур упадет металлический предмет с гнездом для заземления внизу, предмет может ударить по контакту питания и вызвать короткое замыкание. Особенно, если у вас есть дети, этого следует избегать любой ценой!

Выбирайте с умом

Реальность такова, что то, что большинство из нас выросли с прорезью для заземляющего контакта в нижней части наших электрических розеток, не означает, что это всегда имеет смысл! Многие люди возвращаются к тому факту, что нет ориентации, требуемой кодом, но есть причины для обеих ориентаций, поэтому выбирайте с умом.

>
