Кабель ВВГ. Виды и устройство. Характеристики и применение
Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.
Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

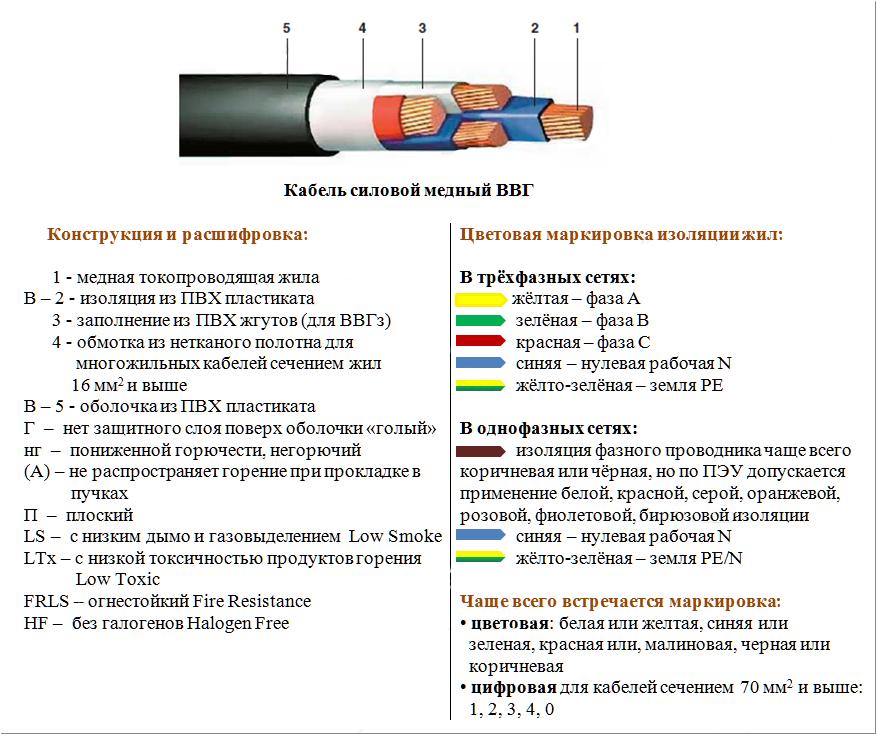

Обычное исполнение ВВГ кабеля:
- Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
- Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
- Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
- Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».
Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.
Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.
Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

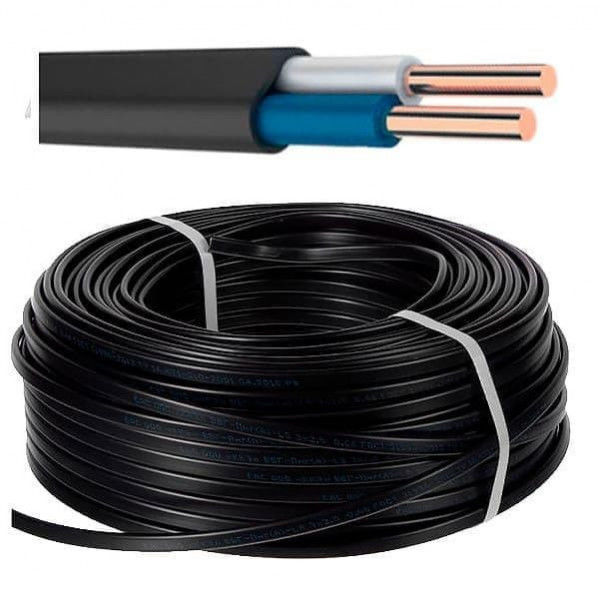

По форме сечения кабели делятся:
- Круглые.
- Плоские.
В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.
В свою очередь негорючие кабели подразделяются на несколько подвидов:
- ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
- ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
- ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
- ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.
Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

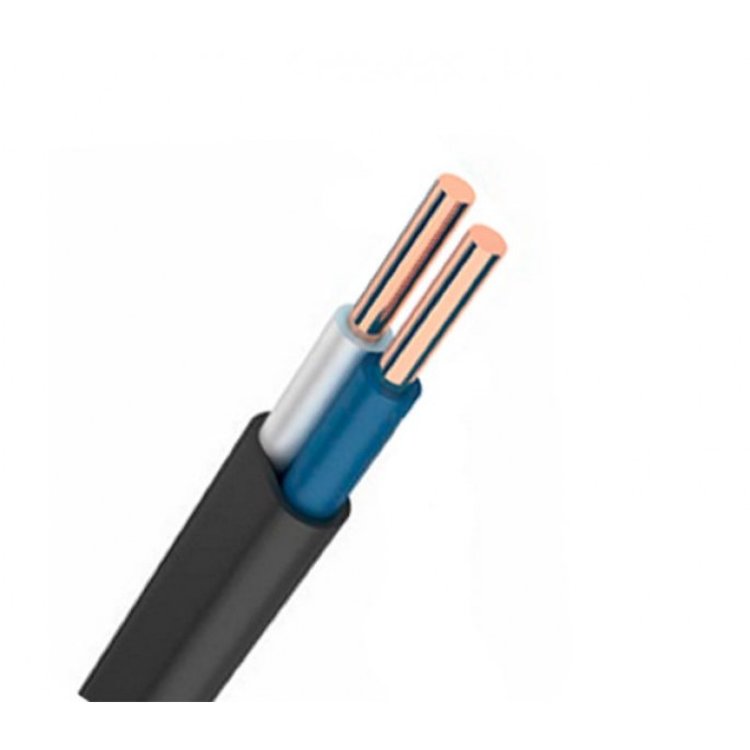

Кабель ВВГ и его формыВ зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
- Круглый.
- Плоский.
- Треугольный.
- Пятиугольный.
Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.
Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.
Характеристики кабеля- Огнестойкость не ниже 180 минут.
- Допускаемая температура нагревания при:
— перегрузке +90 градусов;
— нормальном режиме +70 градусов;
— коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя. - Допустимый изгиб ограничен:
— одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
— многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля. - Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
- Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.
В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.
Число и сечение жилКабель ВВГ может иметь сечение жил 1,5-240 мм2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.
Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.
При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).
Сфера примененияКабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.
Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.
Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования.
При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.
Похожие темы:
- Полый кабель. Устройство и особенности. Работа и применение
- Кабель frls. Виды и устройство. Применение и как выбрать. Особенности
- Кабель ААБл. Устройство и маркировка. Параметры и применение
- Кабель ВББШВ. Виды и устройство. Применение и параметры
- Провод ПУГВ. Маркировка и устройство. Параметры и применение
- Провод ПУГНП. Устройство и особенности. Популярность и опасность
- Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
- Шинопроводы. Виды и устройство. Применение и особенности
- Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
- Провод ШВВП. Виды и устройство. Маркировка и применение
- Провод ППВ. Устройство и параметры. Маркировка и применение
- Провод ПВ. Виды и особенности. Характеристики и применение
- Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
- Кабель NYM. Устройство и применение. Характеристики и как выбрать
- Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж
- Кабель КГ. Устройство и маркировка. Характеристики и применение
- Провод ПВС. Виды и устройство. Характеристики и применение
- Контрольные кабели. Виды и устройство. Маркировка и применение
- Электрические провода. Виды и устройство. Маркировка и особенности
- Силовые кабели. Виды и структура. Характеристики и маркировки
Характеристики и как выбратьКабель ВВГ. Расшифровка, характеристики, применение
Пожалуй, самый популярный кабель на рынке кабельно-проводниковой продукции был и остается кабель ВВГ. Данный кабель широко применяют как в строительстве и промышленности, так и в частном секторе. И неспроста: данный кабель имеет множество типоразмеров, является удобным для разного рода монтажных и строительных работ в помещениях любого типа и, несмотря на все эти достоинства, его стоимость довольно невысока, если сравнивать с конкурентами.
Если в маркировке кабеля стоит первой буква «А», то кабель алюминиевый, во всех остальных случаях — медный.
Первая «В» в аббревиатуреУ кабеля поливинилхлоридная изоляция (ПВХ пластикат).
Вторая «В» в аббревиатуреКабель также имеет защитную оболочку из поливинилхлорида.
Буква «Г» в аббревиатуреУ кабеля, в маркировке которого присутствует эта буква, отсутствует защитная броня.
В названии также могут присутствовать другие обозначения, идущие после основных:
-
Зп/з(заполнен) означает заполненность пространства между оболочкой и жилами;
-
Ож(однопроволочная жила) — кабель выполнен из однопроволочной жилы;
-
Нг(негорючий) указывает на степень негорючести;
-
Буква «П» в конце аббревиатуры говорит о том, что кабель плоский.
После обозначения «нг» могут встретиться также символы, раскрывающие дополнительные свойства негорючести, такие как:
-
LS(Low Smoke) кабель с пониженным дымо- и газовыделением;
- HF(Halogen Free) без галогенов, кабель не выделяет коррозионно-активные продукты;
-
FRLS(Fire Resistance Low Smoke) огнестойкий кабель с пониженным дымо- и газовыделением.
Кабель ВВГ имеет разнообразную структуру, так что вы можете встретить ВВГ с одной, двумя, тремя или более жилами(до 5 включительно). Отличие одножильных кабелей от многожильных состоит в гибкости. Например, одножильный кабель, относящийся к классу гибкости 1, менее гибкий, чем многожильный с классом гибкости 2. Причем цена на второй будет ненамного выше.
Не стоит путать структуру жил и проволок кабеля.
Силовые кабели ВВГ могут иметь как однопроволочную, так и многопроволочную структуру, которую определяет форма и сечение жил кабеля:
|
Форма жил |
Сечение, мм2 |
|
Круглые однопроволочные |
от 1 до 50 |
|
Фасонные однопроволочные |
от 25 до 50 |
|
Круглые многопроволочные |
от 16 до 240 |
|
Фасонные многопроволочные |
от 25 до 240 |
Если о круглых жилах кабеля слышали все, то о значении фасонных знают немногие.
Фасонная жила — это жила любой формы, кроме круглой.
|
Характеристика |
Значение |
|
|
400В, 660В, 1000В |
|
Частота |
50 Гц |
|
Огнестойкость |
На протяжении 180 минут |
|
Температура эксплуатации |
От -50 до +50 градусов по Цельсию |
|
Допустимый нагрев жил кабеля при эксплуатации |
+70 градусов по Цельсию |
|
Температура монтажа |
Не ниже -15 градусов по Цельсию |
|
Количество жил |
От 1 до 5 |
|
Изоляция |
ПВХ пластикат, поливинилхлорид |
|
Оболочка |
|
|
Срок службы |
До 30 лет с даты изготовления |
|
Гарантийный срок |
Не менее 5 лет |
Хранить кабель лучше в сухом помещении, срок эксплуатации также может увеличиться, если избегать попадание влаги на кабель.
Для кабеля ВВГ допустимы следующие сроки эксплуатации:
Применение кабеля ВВГ
Основной областью применения ВВГ являются сети электричества с напряжением от 0,66 кВ и менее 1 кВ. Кабель рекомендуется для одиночной прокладки линий освещения и электропитания, а также при соблюдении условий огнезащиты, его можно использовать для групповой прокладки.
Из-за отсутствия защиты кабеля ВВГ, его не рекомендуется прокладывать внутрь поверхностей, содержащих горючие или трудногорючие материалы. Его также прокладывают на подвесных конструкциях, но нужно учитывать вес кабеля, чтобы не допустить свободного провисания.
Не рекомендуется открытая прокладка кабеля ВВГ по деревянным конструкциям во избежание механических повреждений. Для дополнительной защиты от повреждений лучше использовать защиту в виде труб, либо прочной гофры.
Возможна скрытая прокладка кабеля ВВГ, но при соблюдении требований к негорючести подстилающей поверхности.
Его можно прокладывать под штукатуркой, в нишах или заготовленных кабельных трассах, причем лучшим вариантом для этого рода прокладки будет кабель ВВГнг-П, отличающийся долговечностью и высокой ремонтоспособностью.
ВВГ также широко применяется в обычных жилых помещениях в качестве электропроводки.
Коротко о главномКабель ВВГ имеет довольно неплохие характеристики и невысокую цену по сравнению с другими кабелями и, благодаря множеству типоразмеров, является кабелем широкого применения и используется повсеместно.
Продукцию ВВГ с различными типоразмерами по низким ценам вы можете посмотреть и заказать в каталоге нашего интернет-магазина.
Низковольтный кабель ВВГ АВВГ Кабель 16 мм 25 мм 35 мм 50 мм 70 мм 95 мм 120 мм
Низковольтный кабель ВВГ АВВГ Кабель 16 мм 25 мм 35 мм 50 мм 70 мм 95 мм 120 мм
1.
Состав кабеля:
-Жила — медная однопроволочная или многопроволочная сечением от 1,5 до 35,0 мм
— изоляция жил — ПВХ
— оболочка — ПВХ
900 03 Применение
Кабель применяется для передачи и распределения электроэнергии в стационарных установках, работающих на номинальное переменное напряжение 0,6 или 1 кВ частотой 50 Гц.
Соответствие требованиям
У У 31.3-05758730-024-2002, ГОСТ 16442-80, МЭК 502
Опции
ВВГнг (огнестойкая ПВХ-оболочка)
ВВГнд (малодымная огнестойкая ПВХ-оболочка)
2. Спецификация :
Тип | Обозначение | Заявка |
