Лампы лл расшифровка: Расшифровка обозначений светильников по ГОСТу. Маркировка люминесцентных ламп.

Трех цифренный код на упаковке лампы содержит как правило информацию относительно качества света (индекс цветопередачи и цветовой температуры).

Первая цифраиндекс цветопередачи в 1х10 Ra (компактные люминесцентные лампы имеют 60-98 Ra, таким образом чем выше индекс, тем достоверней цветопередача)Вторая и третья цифрыуказывают на цветовую температуру лампы.

Таким образом маркировка «827» указывает на индекс цветопередачи в 80 Ra, и цветовую температуру в 2700 К (что соответствует цветовой температуре лампы накаливания)

КодОпределениеОсобенностиПрименение530Basic warmweiß / warm whiteСвет тёплых тонов с плохой светопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдачаГаражи, кухни.

В последнее время встречается всё реже. 640740Basic neutralweiß / cool white«Прохладный» свет с посредственной цветопередачей и светоотдачейВесьма распространён, должен быть заменён на 840765Basic Tageslicht / daylightГолубоватый «дневной» свет с посредственной цветопередачей и светоотдачейВстречается в офисных помещениях и для подсветки рекламных конструкций ситилайтов827Lumilux internaПохожий на свет лампы накаливания с хорошей цветопередачей и светоотдачейЖильё830Lumilux warmweiß / warm whiteПохожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачейПохожий на 827, с несколько голубоватым оттенком840Lumilux neutralweiß / cool whiteБелый свет для рабочих поверхностей с очень хорошей цветопередачей и светотдачейОбщественные места, офисы. Внешнее освещение865Lumilux Tageslicht / daylight«Дневной» свет с хорошей цветопередачей и посредственной светоотдачейОбщественные места, офисы. Внешнее освещение880Lumilux skywhite«Дневной» свет с хорошей цветопередачей 930Lumilux Deluxe warmweiß / warm white«Тёплый» свет с отличной цветопередачей и плохой светоотдачейЖильё940Lumilux Deluxe neutralweiß / cool white«Холодный» свет с отличной цветопередачей и посредственной светоотдачей. Музеи, выставочные залы954965Lumilux Deluxe Tageslicht / daylight«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачейВыставочные залы, освещение аквариумов

Сортировать по:умолчанию цене по наличию Сортировать по:умолчанию цене по наличию Люминесцентные лампы- устройства, которые пользуются большой популярностью во всех странах мира.

Множество компаний занимаются их производством и реализацией. Чтобы не потеряться в огромном ассортименте, нужно подробно рассмотреть принципы маркировки этих изделий.То, как человеческий глаз воспринимает цвета, зависит от яркости. Если яркость небольшая, человек хуже видит синий и красный цвет.

Именно поэтому цветовая температура обычного дневного света (она равна 5000-6500 К) может казаться синей в помещениях со слабой освещенностью. Если яркость невысокая, то наиболее оптимальным вариантом будет свет с температурой 3000 К. Интересно, что такой же свет будет казаться желтым в офисе.

Там лучше будет использовать лампы с температурой от 4000 К. Маркировка, указанная на упаковке изделия, сообщает данные о цветопередаче и цветовой температуре. Код, состоящий из трех цифр, говорит о качестве светового потока. Первая цифра – индекс цветопередачи (высокий индекс – хорошее отображение цветов).

Две последующие цифры –величина цветовой температуры лампы. Пример. На упаковке написано число 827.

Оно говорит о том, что коэффициента цветопередачи данной модели лампы равен 80 Ra, а температура – 2700 К.530. Эти лампы излучают теплый свет. Освещаемые предметы могут казаться коричневатыми.

Сейчас редко используют лампы с таким кодом. Раньше их можно было встретить в кухнях и гаражах.640-740. Посредственный прохладный свет.765.

Холодный свет с голубым оттенком. Лампы с таким кодом обычно используют в рабочих кабинетах или в системах световой рекламы.827. Свет такой лампы идентичен свету от обычной лампы.

Применяется для освещения квартир и жилых домов.840. Лампа излучает белый свет. Как и предыдущий вид применяется для освещения жилья. 865.

Дневной свет, который имеет хорошую цветопередачу и средний уровень светоотдачи. В основном используется для освещения офисов или наружного освещения.880. Дневной свет, который хорошо передает цвета предметов.

Сфера использования – внешнее освещение.930. Лампы с таким кодом дают теплый свет, который отлично подойдет для жилых помещений.940. Говорит о холодном свете.

Применение – выставочные залы.954, 965. Такие лампы пригодны для музеев или для освещения аквариумов.Такие коды используются в международной маркировке. В России маркировка имеет немного другой вид.ЛБ – лампа излучает белый свет;ЛД – свет лампы сродни дневному;ЛХБ – от лампы исходит холодный белый свет;ЛТБ – лампа дает теплый белый свет.Маркировку люминесцентных ламп можно рассмотреть на примере ламп для гастрономии (T8 d26mm с цоколем G13).

Этот вид ламп применяют в основном для организации освещения торговых витрин, в частности тех, на которых расположены мясные продукты. Этот модельный ряд имеет наиболее подходящую для таких целей цветовую температуру. Излучаемый ими свет помогает наиболее естественно отображать цвета товара на витрине.Расширенный поиск в разделеРасширенный поиск в разделе Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Содержание

• 1 Принцип работы и основные свойства
• 2 Среди недостатков люминесцентных ламп выделяют:
• 3 Разновидности люминесцентных ламп
• 4 В зависимости от формы трубки люминесцентные лампы бывают:
• 5 Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.
• 6 Маркировка
• 7 Применение
• 8 Похожие темы:
• 9 Стандартные люминесцентные лампы
• 10 Компактные лампы
• 11 Классификация и характеристики люменесцентных ламп
• 12 Принцип работы и виды изделия
• 13 Технические характеристики и классификация
• 14 Разбираем все плюсы и минусы
• 15 Выбирает энергосберегающую лампу для своих потребностей
• 16 Типы и маркировка люминесцентных ламп

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства– балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

нестабильную работу при низкой температуре;необходимость в правильной утилизации из-за паров ртути;присутствие мерцания, для борьбы с которым требуется усложнять схему;сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму;U-образными;кольцевыми;компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма.

Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

Л лампа;Д дневной свет;Б белый;Т теплый;Е естественный;Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10.

Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение.

Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Похожие темы:

По своему внешнему виду все люминесцентные лампы различаются как линейные и компактные. Приборы, имеющие кольцевую или U-образную форму, также относятся к линейным, ввиду идентичности их параметров.

В зависимости от индивидуальных особенностей зависит и маркировка люминесцентных ламп.Диаметр отечественных колб находится в пределах 16, 26 и 38 мм. В лампочках иностранного производства размеры обозначаются в дюймах, например, 12х8, 8х8 и 5х8 дюйма. Соответственно, их маркировка выглядит таким образом: Т12, Т8 и Т5.

Стандартные люминесцентные лампы

Все стандартные лампы имеют мощность в пределах от 4-х до 80-ти ватт. Наибольшим спросом пользуются лампочки, мощность которых составляет 18, 36 и 58 ватт. Работа люминесцентных лампочек может осуществляться при самом различном напряжении, поэтому в маркировке его никогда не указывают.

Каждый вид лампочек отечественного производства имеет излучение различной цветности, которое обозначается: ТБ – тепло-белое, Б – белое, Е – естественное, ХБ – холодно-белое и Д – дневное.

Иногда в продаже встречаются осветительные приборы, имеющие красный, желтый, синий, голубой или зеленый цвет излучения, обозначаемый, например, Гцв. Мощность может обозначаться с помощью маркировки 18W 36W 58W. В импортных лампах, через дробь дополнительно проставляется индекс со значением цветопередачи.

Маркировка люминесцентных ламп отличается между собой исходя из производителя продукции.

Например, фирма Филипс обозначается как TL-D, лампы Osram маркируются как Lumilux, продукция Дженерал Электрик имеет обозначение в виде буквы F.Для удобства существует единая мировая система, обозначающая основные виды ламп.Так маркировка FD обозначает линейные лампы, а обозначение FC соответствует кольцевым лампочкам. После этого, в обозначении проставляется мощность, цветовая температура, а также индекс цветопередачи. Наиболее сильным световым потоком обладают люминесцентные лампы с белым цветом, которые используются для обеспечения качественного освещения .

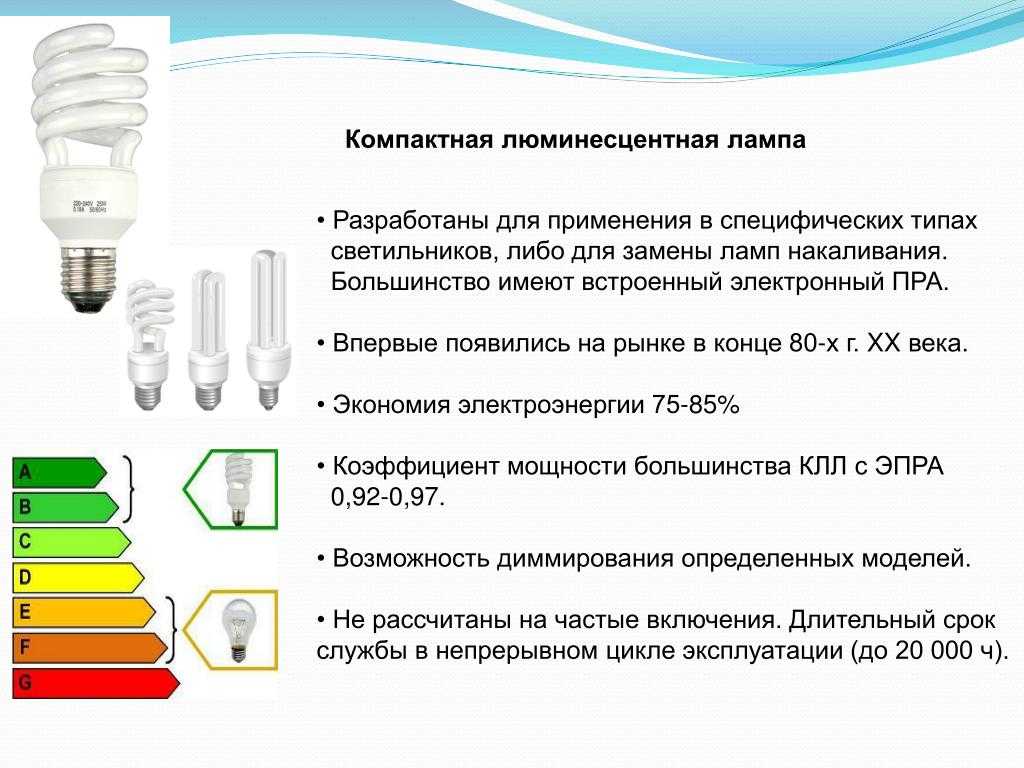

Компактные лампы

В компактных лампочках могут быть внешние или встроенные аппараты включения. Они изогнуты в виде цилиндрической колбы и оборудованы цоколем с несколькими внешними штырями. Мощность светильников, у которых имеется внешний аппарат включения, находится в промежутке от 5-ти до 55-ти ватт.

С помощью тепло-белого цвета наиболее ярко выделяется розовый или красный цвет. С их помощью очень качественно передается естественный цвет лица. Примером расшифровки отечественных ламп, например, ЛБ-65, служат следующие показатели: лампа люминесцентная, белого цвета, мощностью 65 ватт.

Таким образом, маркировку ламп необходимо знать, чтобы использовать ту или иную модель там, где это необходимо. Только в этом случае, при использовании осветительных приборов, будет достигнут максимальный эффект.

Классификация и характеристики люменесцентных ламп

Газоразрядный источник света, на стенках колбы которого нанесено специальное люминофорное покрытие называется люминесцентной лампой. Она выполняется в форме стеклянной трубки.

На торцах установлены специальные электроды, которые зажигают эту лампу. Всё пространство внутри колбы заполняется парами ртути и инертным газом. Именно они после зажигания начинают излучать свет.

После включения устройства, внутри происходит газовый разряд. Именно этот разряд зажигает пары ртути и заставляет их излучать невидимое для человеческого глаза ультрафиолетовое освещение.

Принцип работы и виды изделия

После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.

Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.

Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений.В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.

Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов.

Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.Значительное снижение производительности замечается, когда температура внешней среды находится на низком уровне, ниже минимально допустимой. При таких условиях существенно увеличивается время прогрева и зажигания лампы, интенсивность и качество свечения уменьшаются в несколько раз.Для таких условий необходимо использовать специальные утеплители и обогреватели. В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.

Технические характеристики и классификация

Чтобы классифицировать и выделить технические характеристики люминесцентных ламп следует обратить своё внимание на такие показатели их работоспособности и конструкции:

Тип излучаемого света. Энергосберегающие устройства могут излучать как обычный белый, так и дневной свет. Более новой их разновидностью являются универсальные приборы.Поперечная ширина колбы.

Пропорционально с ростом этого показателя, увеличиваются все остальные показатели, такие мощность, температура света, спектр и длительность эксплуатации прибора. Самыми распространёнными и наиболее эффективными, считаются диаметры восемнадцать, двадцать шесть и тридцать восемь миллиметров. Диаметр и длину всей колбы часто указывают вместе, например, размеры 38406.Показатель силы излучения или простыми словами мощность устройства.

Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.Количество цоколей может быть в одном варианте, двух либо компактной формой со встроенными цоколями. Для увеличения компактности лампы скручивают спиралью, для экономии пространства.Потребность в конструкции стартера или электронного балласта и безстартерный прибор.

Существует мнение, что лампы, не имеющие стартера, обладают большей экономичностью, но это не так. На самом деле такие устройства просто затрачивают то же количество электроэнергии на более продолжительный запуск.Номинальное напряжение, которое необходимо для функционирования лампы. Существуют разновидности способные работать от стандартного напряжения 220 вольт и более уникального, 127 вольт.Форма колбы: кольцо, у-образная, прямая, спираль, шарообразный прибор, дуговая форма.

Стандартные бытовые лампы обычно имеют самую приемлемую спиральную конструкцию и, как правило, не маркируются. Срок службы. В зависимости от сферы использования, срок службы будет отличаться. Наибольшим периодом работы обладают домашние энергосберегающие лампы.

В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.

Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.

Маркировка отечественных производителей

Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:

U – ствольчатое устройство.

Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри.M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.C – в форме свечи.Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.

Разбираем все плюсы и минусы

Показатель световой отдачи увеличивается в том случае, когда длина устройства уменьшается. Таким образом, потери анодных и катодных взаимодействий стают меньше и световой поток становится более качественным. Исходя из этого, можно понять что более эффективной будет лампа на 26 Вт, чем две обладающие аналогичной суммарной мощностью.

Период эксплуатации ограничивается износом электродов, так как они при выработке просто исчезают. Струсы и падения устройства негативно сказываются на его жизнеспособности. После падения срок службы и качество света может резко упасть.

Какими плюсами обладают такие устройства:

Относительно высокий коэффициент полезного действия, находится примерно в районе двадцати пяти процентов, а показатель светоотдачи выше до десяти раз, чем у ламп накаливания.Срок эксплуатации примерно двадцать тысяч часов.Довольно высокая степень светоотдачи. Данный показатель превосходит лампы накаливания в пять-шесть раз.

Например, двадцати ватное энергосберегающее устройство, выделяет количество света примерное равное сто ватной лампе накаливания.Очень широкий цветовой спектр. Есть возможность выбрать лампу с таким цветом свечения, который вам необходим. На сегодняшний день существуют сотни разных вариантов оттенков.Свет распределён по всему объёму устройства, а не только на рабочем органе, как в случае с накаливающейся лампой.

Конечно, у такого устройства есть недостатки:

Нуждаются в дополнительной установке балласта, для стабилизации и поддержания нормальной работы лампы. Балласт – это пускорегулирующее устройство, которое обеспечивает нормальный процесс зажигания и стабильную работу энергосберегающей лампы. Сильно зависят от показателя внешней температуры воздуха. Оптимальной температурой для работы, является двадцать градусов.Присутствует риск отравления парами ртути при значительном повреждении оболочки устройства.Нестабильное напряжение будет вызывать сильное мерцание, которое ощутимо для человеческого глаза и сильно портит зрение.Установка диммера возможна только с использованием дополнительных устройств.Утилизация нуждается в специализированном сервисе, который стоит немалых денег.

Выбирает энергосберегающую лампу для своих потребностей

Подбирая для себя данное устройство, следует придерживаться определённых правил, которые впоследствии будут влиять на его показатели качества и долговечности.

Маркировка популярных производителдей

На какие технические характеристики следует обратить внимание:

Особенности помещения, где лампу будут устанавливать.Температура, при которой устройству необходимо будет функционировать.Качество вашей энергосети.Габариты лампы. Если она слишком длинная или широкая, есть шанс что она не поместиться в ваш светильник.Необходимая потребность в мощности, цвете и разновидности светового потока.

Подобрав устройство в соответствии с данными правилами, вы гарантировано получите хороший продукт, который сможет соответствовать всем вашим потребностям.

В данной области нету явного фаворита среди производителей. Каждый дорогой, например, Philips, и более дешёвый бренд может выпускать продукцию с определённой долей бракованных изделий. У более дорогих марок philips данный процент брака будет несколько ниже.

Поэтому подбирая прибор для себя, следует отталкиваться от ваших финансовых возможностей. В среднем цена на одну лампочку philips составляет три-четыре доллара.

Цветные лампочки philips и специализированные будут стоить несколько дороже. За цвет вы переплатите примерно десять-пятнадцать процентов. Специализированные устройства могу стоить порядка десяти и более долларов, это могут быть бактерицидные и фито лампы.

Типы и маркировка люминесцентных ламп

В этой статье представлено описание и маркировка основных типов люминесцентных сламп присутствующих на рынке.

Приводится детальное описание ламп основных производителей — OSRAM, PHILIPS и GENERAL ELECTRIC. По схеме зажигания лампы бывают нескольких видов — требующие стартера (pre-heat start) и не требующие стартера (rapid start и instant start). Подробнее об этом в описании балластов для ламп.

По диаметру колбы лампы делятся на несколько видов (диаметр измеряется в 8-х дюйма), буква T обозначает tubular форму колбы:

T-5– пока не являются широко используемыми, поэтому дорогие.

У этих ламп светоотдача доходит до 100-110 люмен/ватт. Компактные лампы (power compact) также имеют трубки T5. Сейчас компании, производители ламп, стали выпускать достаточно много ламп этого типа.

T-8– новые лампы.

Они постепенно вытесняют стандартные лампы T-12, имея практически такой же световой поток. Пока данные лампы более дорогие.

T-10– неудавшаяся попытка замены T-12.

T-12– включает в себя большинство стандартных ламп,

Лампы с колбой в виде буквы U,имеют в своем обозначении букву U

Про обозначение компактных ламп (power compact) – ниже.

Про обозначение ламп российского производства написано в отдельном разделе.

По мощности лампы делятся на несколько видов:

Стандартные (T-12 – ток 430A)

High Output (HO) — с током 0.8A. У них мощность больше, соответственно больше и световой поток. Хотя светоотдача при этом меньше, чем у стандартной лампы

Very High Output (VHO) – с током 1.5A

«Экономичные» лампы с пониженной мощностью (Philips – Econ-o-Watt, Osram/Sylvania – SuperSaver) – например, лампа стандартного размера 48″ и обозначенная F40/SS или F40/EW потребляет 34 ватт вместо 40. Света такая лампа дает около 2800 Лм вместо 3200 Лм.

При этом такие лампы бывают всех диаметров и видов. Надо смотреть, чтобы голова кругом не пошла.

По длине лампы тоже бывают любые. Обозначаются лампы обычно:

15— номинальная мощность в ваттах. Реальная может быть другой (обращайте внимание на экономичные лампы). К тому же световой поток от лампы зависит от используемого балласта.

T12 — диаметер трубки

Color — цвет (например CW, WW, 850 и т.д.). Таблица с цветами приведена ниже

EW (или SS) — для экономичных ламп

HO — для high output ламп

HF — для ламп, которые используются совместно с высокочастотным электронным балластом.

RS добавляется в обозначении для ламп, которые могут быть включены в схему без стартера (rapid start)

Начальный световой поток измеряется через 100 часов, средний — через 2000 часов. Световой поток имеет свойство ослабевать с течением времени, поэтому лампы лучше заменять чаще.

Стандартные люминесцентные лампы (диаметр трубки — 26 мм).

Источники: http://electric-220.ru/news/markirovka_ljuminescentnykh_lamp/2013-07-26-415, http://proosveschenie.ru/dlya-doma-i-kvartir/kharakteristiki-lyumenescentnykh-lamp.html, http://www.dom-spravka.info/_alt_energo/eo_10.html

Источники:

• electro.narod.ru
• shop220.ru
• electrosam.ru
• electricremont.ru

Лпо что означает. Маркировка светильника. Расшифровка обозначений светильников

Основное назначение подвесного промышленного светильника ЛСП заключается в освещении влажных, запыленных, взрыво- и пожароопасных помещений в промышленности, для складских и гаражных помещений, сельскохозяйственных, строительных площадей, общественных мест. Лампы рассчитаны на использование с сетями переменного тока с частотой 50 Гц и номинальным напряжением 20 В. Для обеспечения работы световых приборов могут применяться электронные или электромагнитные стартеры и пускорегулирующие устройства

ЛСП — специализированные промышленные светильники, используемые для освещения общественных и технических помещений с повышенной влажностью, запыленностью. Корпус ламп имеет индекс защиты IP65, он максимально устойчив к механическим и прочим повреждениям.

Сфера применения

Светильник ЛСП 2х36 оптимально подходит для освещения подвалов, мастерских, складов или промышленных цехов. Благодаря особенности конструкции, лампа может применяться для кухонь, ванных, больничных палат, пожароопасных и мокрых помещений. Конструкция предполагает использование трубчатых прямых люминесцентных ламп диаметром 36 мм (есть модели на 32 мм и другие), оптимальная мощность составляет 40 Вт. Тип ламп — ЛД40-2 или ЛБ40-2.

Для изготовления конструкции обычно используется поликарбонат, что повышает прочность и снижает вес, но для взрывоопасных и промышленных цехов рекомендуется брать светильники с металлическими корпусами. Для рассеивателей используется полиметилметакрилат, устойчивый к УФ-излучению, между рассеивателем и корпусом обязательным является слой герметика.

Подвесные светильники ЛСП применяются:

• для помещений с пожароопасными зонами П-1, П-2, П-3;
• для участков с химически активными средами;
• для очень влажных, мокрых помещений, мест с повышенной запыленностью воздуха.

Для монтажа можно использовать любой удобный способ, кроме подвесов для потолка. Можно использовать фиксацию к стене или плотное прикладывание к потолкам (обычным и подвесным).

Электротехнические характеристики

Обозначение подвесной лампы ЛСП расшифровывается таким образом:

• Л — люминесцентные источники освещения;
• С — подвесная конструкция;
• П — предназначение для цехов, промышленности, складов, пожароопасных помещений.

В зависимости от назначения, технические характеристики ЛСП могут быть следующими:

Маркировка	Мощность, Вт	Количество источников освещения для светильника, шт.	Рабочее напряжение, В	Диаметр используемой лампы	Цоколь	Назначение/количество ламп
3901	18	1	230	Т8	G13	Уличный/промышленный (1 л.)
3901А	18	2	230	Т8	G13	Уличный/промышленный с двумя лампами
3902	36	1	230	Т8	G13	Уличный/промышленный (1 л. )
3902А	36	2	230	Т8	G13	Уличный/промышленный (2 л.)

Основными электротехническими характеристиками приборов освещения являются:

• возможность работы в сетях переменного тока;
• наличие степени защиты IP65, что гарантирует защиту от струй воды, пыли, грязи; такие модели можно использовать не только в цехах, но и на улице;
• защита от удара электротоком по классу I, что говорит о наличии основной изоляции, заземления некоторых деталей корпуса;
• прибор может эксплуатироваться при температурах от -25 до +40 °С;
• для подключения необходимо использовать провода с площадью сечения жил от 0,75 до 1,5 кв.мм.

Габаритные размеры конструкции зависят от ее назначения и количества источников освещения. Сам корпус очень прочный, он не распространяет и не поддерживает горение. Панель-основание оснащается ПРА с компенсирующим конденсатором и стартером. Комплектация может включать в себя пластиковые хомуты для крепежа, сальники, метизы. В качестве источника освещения используются одна или две трубчатые люминесцентные лампы с цоколем G13. В некоторых случаях можно их заменить более экономными и удобными в использовании светодиодными моделями, дающими естественный световой поток и отсутствие мерцания.

ЛСП — промышленные системы освещения, которые можно применять для запыленных, влажных помещений, в промышленности, для теплиц, складов, ванных или кухонь. Корпуса очень прочные и надежные, устойчивые к резким температурным перепадам и испарениям.

На этой страничке предлагается расшифровка условных обозначений некоторых светильников. Не претендуя на всеобъемлющий охват мы надеемся, что эта информация поможет Вам.

1. Буква обозначающая источник света Лампа:

Н — накаливания общего назначения
Л — прямая трубчатая люминесцентная
Э — эритемная люминесцентная

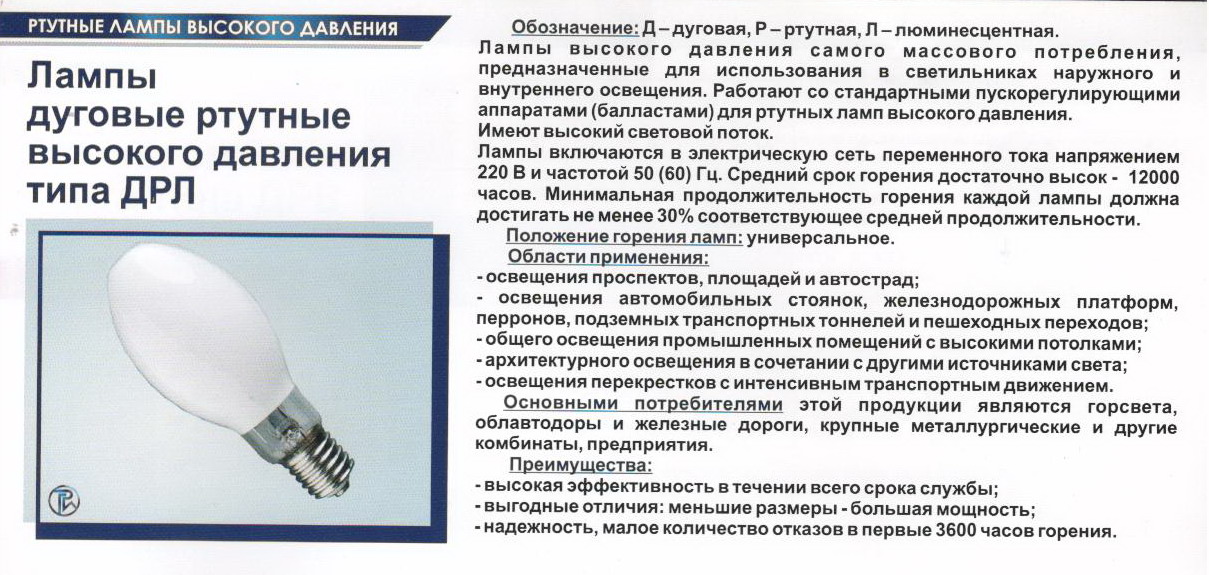

Р — ртутная типа ДРЛ
Г- ртутная типа ДРИ, ДРИШ
Ж — натриевая типа ДНаТ
Б — бактерицидная
К — ксеноновая трубчатая

2. Буква обозначающая способ установки светильника:
С — подвесной
П — потолочный
В — встраиваемый
Д — пристраиваемый
Б — настенный
Н — настольный, опорный
Т — напольный, венчающий
К — консольный, торцевой
Р — ручной
Г — головной

3. Буква, обозначающая основное назначение светильника:
П — для промышленных и производственных зданий
О — для общественных зданий
Б — для жилых (бытовых) помещение
У — для наружного освещения
Р — для рудников и шахт
Т — для кинематографических и телевизионных студий

4. Двузначное число (01-99), обозначающее номер серии

5. Цифра (цифры), обозначающие количество ламп в светильнике

6. Цифры, обозначающие мощность ламп, Вт

7. Трехзначная цифра (001 -999), обозначающая номер модификации

8. Буква и цифра, обозначающие климатическое исполнение и категорию размещения светильников.

РСП 05
Р — ртутные лампы типа ДРЛ;
С — подвесные;
П — промышленные;
05 — номер серии.

Первая цифра:
1. с независимым ПРА;
2. со встроенным ПРА.

Вторая цифра:
1. с держателем для ламп;
2. с защитной сеткой;
3. с защитным стеклом.

Третья цифра:
1. отражатель с вентиляционными отверстиями;
2. отражатель без вентиляционных отверстий;
3. сварной корпус, отражатель с вентиляционными отверстиями.

НСП 17
Н — лампы накаливания;
С — подвесные;
П — промышленные;
17 — номер серии.

Первая цифра:
1. степень защиты IP20;
2. степень защиты 5″0;
3. степень защиты 5″3;
4. степень защиты IP54.

Вторая цифра — конструктивное исполнение светильников:
1. открытые;
2. с защитной сеткой;
3. с защитным стеклом.

Третья цифра — тип кривой силы света (КСС):
2. косинусная «Д»;
3. полуширокая «Л»;
4. глубокая «Г»;
5. концентрированная «К»;
6. специальная.

НПП03
Н — лампы накаливания;
П — потолочные;

03 — номер серии.

Группа цифр:
001 — степень защиты IP65;
003 — с сеткой защитной, степень защиты IP65.

ЛБО46

Б — подвес на стену;
О — для общественных помещений;
46 — номер серии.

Группа цифр:
001 — отражатель с зеркальной пластиной;
002 — отражатель без зеркальной пластины;
011 — с электронным аппаратом, отражатель с зеркальной пластиной;
012 — с электронным аппаратом, отражатель без зеркальной пластины.

ЖСП01
Ж — натриевые лампы типа ДНаТ;
С — подвесные;
П — промышленные;
01 — номер серии

Первая цифра:
1. неуплотненные;
2. уплотненные

Вторая цифра:
1. открытые;
2. с держателем для ламп;
3. с защитной сеткой;
4. с защитным стеклом.

Третья цифра:
5. отражатель без вентиляционных отверстий, кривая «Г»;
6. отражатель без вентиляционных отверстий, кривая «К»;
7. отражатель с вентиляционными отверстиями, кривая «Г»;
8. отражатель с вентиляционными отверстиями, кривая «К»;

ЛСП22
Л — прямые трубчатые люминесцентные лампы;
С — подвесные;
П — для производственных помещений;
22 — номер серии.

Первая цифра:
1. без отражателя;
2. отражатель без отверстий;
3. отражатель с отверстиями.

Вторая цифра:
1. без экранирующей решетки;
2. с экранирующей решеткой.

Третья цифра:
1. подвес на стержнях;
2. подвес на горизонтальную поверхность.

ЛСП44
Л — прямые трубчатые люминесцентные лампы;
С — подвесные;
П — для производственных зданий;
44 — номер серии.

Группа цифр:
001 — корпус из поликарбоната, рассеиватель из полиметилметакрилата;
002 — корпус и рассеиватель из поликарбоната;
003 — корпус и рассеиватель из поликарбоната для пожароопасных помещений.

ПВЛМ-П
ПВ — пылевлагозащищенный;
Л — люминесцентные лампы;
М — модернизированный;
П — пластмассовый

Первая цифра:
1. базовое исполнение;
2. с отражателем;
3. с отражателем и окнами;
4. с отражателем, с решеткой;
5. с отражателем с окнами, с решеткой;
6. с трубой защитной;
7. с отражателем, с трубой защитной;
8. с отражателем с окнами, с трубой защитной;
9. с отражателем, с решеткой с трубой защитной;
10. с отражателем с окнами, с решеткой, с трубой защитной.

Вторая цифра:
1. электромагнитный ПРА;
2. электронный ПРА.

Третья цифра:
1. подвес на стержень;
2. установка на горизонтальную поверхность;
3. подвес на серьгу

ЛПО46
Л — прямые трубчатые люминесцентные лампы;
П — потолочные;
О — для общественных зданий.

Первая цифра:
1. трубчатые люминесцентные лампы;
2. зеркальная решетка без внешних поперечных отражателей;
3. зеркальная решетка с 7-ю внутренними поперечными пластинами;
4. зеркальная решетка с 4-мя внутренними поперечными пластинами;
5. параболическая зеркальная решетка;
6. защитная сетка;
7. овальный рассеиватель;
8. прямоугольный рассеиватель;
9. подвес на сгораемую поверхность.

Вторая цифра:
1. электромагнитный ПРА;
2. электронный ПРА.

Третья цифра — тип рассеивателя или решетки:
1. без рассеивателя;
2. рассеиватель молочного цвета;
3. рассеиватель прозрачный;
4. рассеиватель молочный овальный;
5. рассеиватель прозрачный овальный;
6. зеркальная решетка, растр;
7. экструдированный рассеиватель прозрачный;
8. экструдированный рассеиватель прозрачный, замкнутый по контуру;
9. экструдированный молочный рассеиватель;
10. плоский рассеиватель.

ЛВО10
Л — прямые трубчатые люминесцентные лампы;
В — встраиваемые;
О — для общественных зданий.

Трехзначные цифры означают:
004 — зеркальная решетка с 9-ю внутренними поперечными пластинами;
009 — рассеиватель из органического стекла;
014 — электронный ПРА и зеркальная решетка с 9-ю внутренними поперечными пластинами;
019 — электронный ПРА и рассеиватель из органического стекла;
104 — зеркальная решетка без внешних поперечных отражателей;
204 — зеркальная решетка с 7-ю внутренними поперечными пластинами;
304 — зеркальная решетка с 4-мя внутренними поперечными пластинами

НВО06
Н — лампы накаливания;
В — встраиваемые;
О — для общественных зданий

Трехзначные цифры означают:
001 — с отражателем;
003 — с отражателем и защитной сеткой;
004 — с меньшим диаметром выходного отверстия отражателя;
005 — с меньшим диаметром выходного отверстия отражателя и решеткой.

НПО21
Н — лампы накаливания;
П — потолочные;
О — для общественных зданий;
21 — номер серии.

Трехзначные цифры означают мощность и количество ламп:
003 — одна лампа мощностью 60 Вт;
004 — две лампы мощностью 40 Вт;
005 — одна лампа мощностью 100 Вт

НББ64
Н — лампы накаливания;
Б — настенные;
Б — для жилых помещений

Трехзначные цифры означают:
047 — стекло прозрачное рифленое

РТ(К)У НТ(К)У
Р — ртутные лампы;
Н — лампы накаливания;
Т — венчающие;
К — консольные
У — для наружного освещения (уличные)

Номер серии:
11, 17 — светильники с встроенными аппаратами;
15, 16 — светильники с независимыми аппаратами

Для РТУ11, РТУ15, НТУ15:
001 — с конусным рассеивателем;
004 — с шарообразным молочным рассеивателем;
006 — с рассеивателем четырехгранной формы, с элементами из оргстекла или силикатного стекла;
007 — с конусным молочным рассеивателем;

Для РТУ16, РТУ17:
002 — с рассеивателем шестигранной формы, с элементами из оргстекла или силикатного стекла.

Маркировка светильника. Расшифровка обозначений светильников.

ГОСТ 17677-82

Буква закона. Государственный стандарт 17677-82 «распространяется на светильники для внутреннего освещения жилых, общественных помещений, производственных (в т.ч. сельскохозяйственных) зданий и на светильники для наружного освещения, предназначенные для работы в сетях переменного тока напряжением до 1000В, изготовляемые для нужд народного хозяйства и для экспорта».

Данный ГОСТ на светильники используется всеми производителями. Ему соответствуют как отечественные, так и импортные изделия, легально ввозимые из-за рубежа. Итак, характеристики каждого светильника выражаются комбинацией букв и цифр, например: ЛПО-50 2х40-010-У1. За каждым знаком — вполне конкретные сведения, которые легко «считать» с этикетки.

Маркировка светильников

Первая буква определяет тип используемого источника света.

Н — лампы накаливания общего назначения.

С — лампы-светильники — рефлекторные и диффузные.

И — кварцевые галогенные — накаливания.

Л — линейные люминесцентные.

Ф — фигурные люминесцентные.

Э — эритемные люминесцентные.

Р — ртутные типа ДРЛ.

Г — ртутные типа ДРИ, ДРИШ.

К — бактерицидные.

Вторая буква — способ установки светильника.

С — подвесные.

П — потолочные.

В — встраиваемые.

Д — привстраиваемые.

Б — настенные.

Н — настольные, опорные.

Т — напольные, венчающие.

К — консольные, торцевые.

Р — ручные.

Г — головные.

Третья буква — основное назначение светильника.

П — для промышленных и производственных зданий.

О — для общественных зданий.

Б — для жилых (бытовых) помещений.

У — для наружного освещения.

Р — для рудников и шахт.

Т — для кинематографических и телевизионных студий.

Четвертая позиция в маркировке ГОСТа 17677 на светильники — двузначное число, обозначающее номер серии.

Пятой идет цифра , обозначающая количество ламп в светильнике (для одноламповых моделей цифра 1 не указывается, знак «х» не ставится).

На шестой позиции — число, указывающее мощность ламп в ваттах.

Седьмое — трехзначное число, которое обозначает номер модификации.

Восьмая позиция указывает на климатическое исполнение модели.

У — для макроклиматических районов с умеренным климатом.

ХЛ — для макроклиматических районов с холодным климатом.

Светильники с маркировкой ХЛ специально предназначены для районов с холодным климатом. Стоят они всегда дороже, чем обычные модели, поэтому использовать их в Средней полосе России бессмысленно. Зачем переплачивать?

УХЛ — для макроклиматических районов с умеренным климатом и с холодным климатом.

Т — для макроклиматических районов с сухим и влажным тропическим климатом.

О — для всех макроклиматических районов суши, кроме районов с очень холодным климатом.

Последняя цифра — категория размещения светильника. Соответственно, маркировка ЛПО-50 2х40-010-У1 означает, что перед вами потолочный (П) светильник для общественных зданий (О), предназначенный для двух линейных люминесцентных ламп (Л) мощностью 40 Вт (2х40), номер серии — 50, модификация — 010. Модель подходит для эксплуатации на открытом воздухе (1) в районах с умеренным климатом (У).

1 — для эксплуатации на открытом воздухе.

2 — для эксплуатации под навесом и другими полуоткрытыми сооружениями.

3 — для эксплуатации в закрытых неотапливаемых помещениях.

4 — для эксплуатации в закрытых отапливаемых помещениях.

5 — для эксплуатации в сырых помещениях.

Как прочитать артикул лампочки: линейные люминесцентные лампы

При чтении артикула лампочки у вас появляется желание косить или остекленеть?

Так же, как и языки, некоторые легкие номера деталей могут быть чрезвычайно сложными для перевода и понимания. Не помогает и то, что каждый производитель говорит на своем диалекте.

Линейные люминесцентные лампы входят в эту группу сложных продуктов для чтения. Но в целом существует структура, которой следуют линейные люминесцентные лампы.

Вот пример общего номера детали:

F32T8 / TL741 / ALTO

Это означает следующее:

ФОРМА И МОЩНОСТЬ / CRI & KELVIN / ОПИСАНИЕ

цифры и буквы означают, но помните номер детали нашего примера, когда мы будем двигаться дальше.

Прежде чем мы зайдем слишком далеко, важно отметить, что некоторые штаты начинают постепенно отказываться от линейных люминесцентных ламп. Возможно, сейчас самое время перейти на светодиоды.

Часть 1: Форма и мощность

В первой части номера детали указана форма и мощность лампы. Важно отметить, что мы говорим в общих чертах, но в этом разделе могут быть нюансы производителя.

Вот часть номера детали, которую мы разбираем: F32T8 . Мы можем разделить его на три части.

F = тип освещения

32 = мощность

T8 = форма

«F» означает флуоресцентный тип освещения. Эта часть довольно проста. Далее мощность.

Мощность люминесцентной лампы

В нашем примере мощность 32 .

Мощность в ваттах — это мощность, необходимая для работы линейных люминесцентных ламп. В этом случае мощность говорит нам о двух вещах. Количество электричества, которое потребляет трубка, равно и длины трубки.

Диаметр просто говорит нам, насколько толстая трубка, но нам нужна мощность, чтобы сказать нам, какова ее длина.

Форма люминесцентной лампы

Теперь мы объясним, что означает T8  . Линейные люминесцентные лампы обычно имеют букву «Т» в аббревиатуре формы с номером, следующим за ней.

Эта буква «Т» означает трубку, а следующее за ней число — диаметр трубки. Это число делится на 8 для перевода в дюймы. Таким образом, T8 имеет диаметр в один дюйм.

Вот полезная диаграмма, на которой показаны различные диаметры трех распространенных люминесцентных ламп:

Производители по-разному обозначают линейные флуоресцентные формы.

Вот список распространенных сокращений:

Если вы готовы заказать новые линейные люминесцентные лампы, не забудьте зарегистрировать бизнес-аккаунт, чтобы получить скидку.

Часть 2: CRI и цветовая температура

Во втором разделе номера детали указана серия CRI и температура Кельвина трубки. В этом разделе тоже могут быть нюансы производителя.

Напоминаем, что вот второй раздел номера детали нашего примера: TL741 . Мы разобьем это на две части.

TL7 = CRI (индекс цветопередачи)

41 = цветовая температура

CRI люминесцентных ламп

Если CRI вашей линейной люминесцентной лампы выглядит иначе, чем в приведенном выше примере, это, вероятно, другой производитель. Кажется, что каждый крупный производитель обозначает свою серию CRI по-разному.

Вот разбивка распространенных сегодня серий CRI для продуктов:

Выбор правильного CRI для ваших линейных люминесцентных ламп очень важен в зависимости от области применения.

CRI — это число от 0 до 100, которое показывает, насколько хорошо продукт передает цвет. Чем выше число, тем естественнее должны выглядеть цвета.

Серия CRI соответствует тем же принципам. Серия 800 означает, что индекс цветопередачи находится в диапазоне от 80 до 9.0. Это хороший вариант для мест, где вы не слишком беспокоитесь о качестве цветов, например, на лестничных клетках и в гаражах.

Серия 900 означает, что индекс цветопередачи составляет 90 или выше. Это отличный вариант для коммерческих офисов и розничных магазинов.

Если вы сняли с потолка линейный флуоресцентный светильник, и он не соответствует ни одному из них, это может быть серия 700. Производство серии 700 в значительной степени остановилось после подписания EISA (Закон об энергетической независимости и безопасности).

Это также может быть T12. Сегодня производители трубок T12 часто исключают серию CRI из номера детали.

Цветовая температура люминесцентных ламп

Серия CRI связана с числом, представляющим температуру Кельвина или цветовую температуру лампы.

В нашем примере цветовая температура представлена ​​как 41 . Это означает, что трубка имеет температуру 4100 Кельвинов или очень холодный (синий) источник света.

В других случаях производители будут использовать буквы типа «CW» (холодный белый) для обозначения цветовой температуры.

Часть 3: Описание номеров флуоресцентных ламп

В последнем разделе действительно проявляются различия между производителями. В отрасли мы называем этот последний раздел «описанием». Это дает нам дополнительную информацию о трубе. Например, это энергоэффективность, низкое содержание ртути и используемый метод запуска балласта. Описаний может быть несколько или вообще не быть.

В нашем примере последняя часть номера — ALTO . Это то, что Philips использует для обозначения низкого содержания ртути.

Вот список общих описаний, которые вы увидите в конце номеров деталей:

RS — Rapid Start

HO — High Output

VHO — Very High Output

ECO — Low Mercury (Sylvania & GE)

ALTO — Low Mercury (Philips)

SS — Super Saver (Sylvania)

EW — Econo Watt (Philips)

WM — Watt Miser (GE)

ADV — Energy Advantage (Philips) — Extended

3 Performance (Sylvania)

Если это по-прежнему звучит для вас как бред, ничего страшного.
