Как определить сечение кабеля по диаметру жилы
Многих мастеров интересует, как определить сечение жилы кабеля подручными средствами. В этой статье вы узнаете, какие существуют наиболее эффективные способы решения этой задачи.

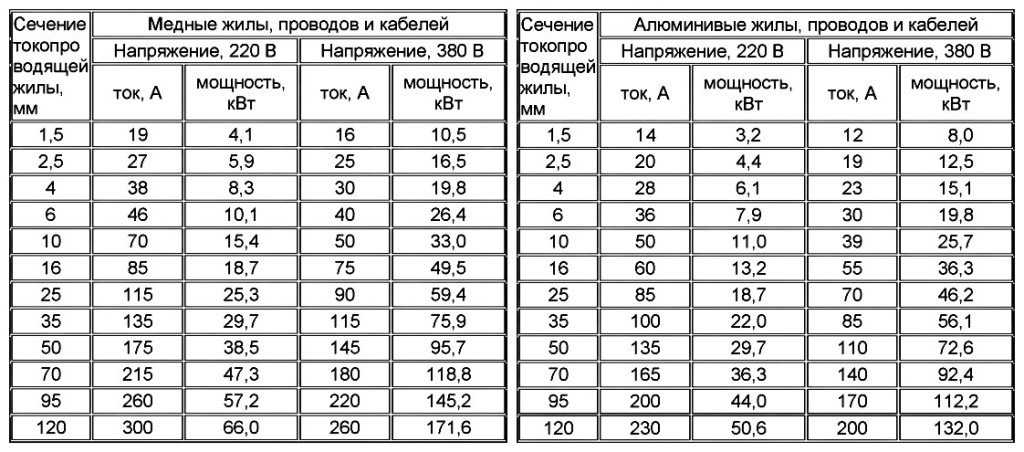

Чтобы при работе электрооборудования обойтись без коротких замыканий и расплавленной изоляции проводов, при монтаже проводки необходимо грамотно подобрать материалы с учетом токовых нагрузок. Проблемы возникают, когда проводка не выдерживает напряжение. По этой причине каждый мастер должен владеть инструкцией, как узнать сечение кабеля по диаметру жилы: таблица, представленная на страницах нашего сайта, поможет избежать ошибок при планировании ремонтных работ. Если выбран проводник с недостаточным сечением, повышается вероятность замыкания и пожара.
Почему возникает повреждение изоляционного слоя?
К сожалению, даже правильный расчет сечения кабеля АВБбШв 4х120/АВБбШв 4х240 или других видов не всегда способен застраховать от ошибок.
Бывают случаи, что человек приобретает на первый взгляд хороший провод, обладающий необходимыми характеристиками, производит монтаж, но уже через короткое время сталкивается с проблемами отключения автомата. Подобная ситуация может происходить по двум причинам:
- Возникновение повреждений на участке линии;
- Короткое замыкание.
При осмотре провода выясняется, что его изоляция расплавилась вследствие перегрева. Скорее всего, многие начнут раздумывать, в чем же заключается причина подобной ситуации. Если помнить, как определить сечение кабеля по диаметру жилы при помощи соответствующей таблицы и уметь правильно применять расчетные формулы, то ошибок в расчетах быть не должно.
Это абсолютно верное предположение, поскольку реальная причина поломки может заключаться в недобросовестности некоторых производителей кабельно-проводниковой продукции. В подобных случаях покупателю предлагается товар, реальные характеристики которого не соответствуют заявленным в технической документации.
Именно поэтому мастеру стоит знать, как определить сечение кабеля по диаметру при помощи подручных инструментов. Даже в случае приобретения недоброкачественного проводника вы сможете избежать проблем в работе сети.
Инструменты для проведения замеров
Чтобы выполнить замеры сечения, необходимо иметь следующие инструменты: штангенциркуль, канцелярский нож, которым снимают слой изоляции. Для ускорения расчетов воспользуйтесь калькулятором.
После снятия изоляционного слоя замерьте штангенциркулем диаметр провода. Далее необходимо воспользоваться формулой для вычисления площади круга:
S кр = π r 2,
где число π = 3,14, а r – радиус провода. Чтобы узнать радиус, диаметр делим пополам, получив формулу S кр = ( π d2 )/4, которую посредством сокращения можно упростить до стандартной Sкр=0,785d 2.
Замеры при помощи подручных средств
Далеко не каждый мастер располагает штангенциркулем. Когда такого устройства нет в вашем арсенале, можно обойтись подручными средствами, которые найдутся в любом доме. Если вы хотите узнать сечение провода с одной жилой, сделать это можно при помощи обычных карандаша и линейки. Для начала необходимо снять изоляцию на участке 30-40 см, а затем намотать кабель на карандаш или ручку. Проследите, чтобы витки располагались вплотную друг к другу, так как это важно для достоверности расчетов.
Для получения более точных результатов у вас должно быть от 10 и больше витков кабеля ВВГнг-LS 3х1.5/ВВГнг-LS 3х2.5, ВБбШв 4х70, или другого, использованного на конкретном объекте. Запишите их количество, а затем возьмите линейку и измерьте точную длину намотки. Разделите эту величину на количество витков, и вы узнаете диаметр жилы провода. Для определения сечения жилы по диаметру у нас есть уже знакомая стандартная формула Sкр=0,785d 2.
Таблица площади сечения проводов по диаметру жилы
Чтобы не тратить время на точные измерения, либо если у вас нет инструментов для этого, то можете воспользоваться таблицей самых распространенных размеров проводов.
| Диаметр проводника | Сечение проводника |
|---|---|
| 0,8 мм | 0,5 мм2 |
| 0,98 мм | 0,75 мм2 |
| 1,13 мм | 1 мм2 |
| 1,38 мм | 1,5 мм2 |
| 1,6 мм | 2,0 мм2 |
| 1,78 мм | 2,5 мм2 |
| 2,26 мм | 4,0 мм2 |
| 2,76 мм | 6,0 мм2 |
| 3,57 мм | 10,0 мм2 |
| 4,51 мм | 16,0 мм2 |
| 5,64 мм | 25,0 мм2 |
Измеряем сечение многопроволочного кабеля
Как узнать сечение кабеля по диаметру, если он состоит из нескольких жил (типа ВБбШв 4х240 или АСБл-10 3х240) или является многопроволочным? Произвести расчет совсем несложно, если следовать нашей инструкции.
Для выполнения работы вам необходимо снять изоляцию с одного участка, рассоединить жилы и пересчитать их количество. После измерения диаметра одной жилы по привычной формуле, указанной выше, определяется сечение жилы. Чтобы выявить общее сечение провода, следует умножить полученную цифру на количество проволочек.
В то же время следует помнить, что между токопроводящими элементами имеются воздушные прослойки. По этой причине при выполнении расчетов используют коэффициент 0,91. Например, при проведении расчетов вы узнали, что общее сечение проводника равно трем квадратным миллиметрам. Умножьте эту сумму на коэффициент 0,91, чтобы получить точное значение.
Способы определения сечения кабеля по его диаметру
Приобретая кабельно-проводные изделия под проект с конкретными параметрами энергопотребления, важно понимать, не занизил ли завод-изготовитель сечение токопроводящих жил. Более низкий, чем требуется, показатель площади «среза» проводника, может послужить причиной оплавления или возгорания изоляционного слоя кабеля или даже короткого замыкания.
Расчет кабельного сечения кабеля по его наружному диаметру. Вариант № 1
При помощи штангенциркуля или микрометра
Чтобы вычислить кабельное сечение, достаточно знать диаметр проводника. Как правильно, для этого можно использовать обычный штангенциркуль или же микрометр, измерив им жилу со снятым изоляционным слоем.
Получив жильный диаметр, следует применить школьные знания и рассчитать площадь круга — это и будет искомое значение сечения кабельного изделия.
Примерный расчет величины проводникового сечения:
В наличии имеется 3-жильная марка ВВГнг без обозначений. После замера выясняется, что диаметр проводной жилы 5,6 мм. Подставляя данные в формулу, высчитываем сечение ВВГНг по диаметру:
Sкр=3,14*5,62/4=24,6 мм2
Ближайшая стандартная величина сечения составляет 25 мм2.
Вывод: перед нами марко-размер ВВГнг 3х25.
Расчет кабельного сечения кабеля по его наружному диаметру. Вариант № 2
При отсутствии микрометра или штангенциркуля придется использовать простые подручные приспособления.
С одного из проводников необходимо снять изоляционный слой и произвести его наматывание на цилиндрический объект (подойдет обычная ручка или карандаш). Большее количество витков даст более точный результат.
Далее следует измерить линейкой ширину получившейся намотки и разделить это значение на число витков. Рассчитанная величина — это и есть жильный диаметр, который теперь может быть подставлен в формулу по Варианту № 1.
Расчет кабельного сечения гибкого мультипроволочного кабельного изделия по его наружному диаметру.
Принципы вычислений аналогичны вышеописанным с поправкой на конструктивные особенности кабеля. Если измерять сечение мультипроволочного изделия без корректив, то полученный показатель будет слишком неточен, ведь между многочисленными проволоками всегда присутствует воздушный зазор.
Любым из способов, которые описаны в Вариантах № 1 или № 2, необходимо найти диаметр, а затем сечение одного из проводников мультипроволочного кабеля. Затем подсчитать их общее количество и умножить на полученную величину сечения.
Итак, расчеты завершены. Сравниваем результаты фактического сечения с указанными в маркировании кабельного изделия. Если они не совпадают, то перед предъявлением претензий магазину или производителю следует проверить, входит ли рассчитанное отклонение в диапазон допусков, которые четко прописаны в ГОСТе 22483-77. Согласно требованиям этого документа, жильное сечение должно отвечать нормативам электросопротивления.
К примеру, для марки ВВГ с классом гибкости проводников 1 разброс допускаемых жильных диаметров, не противоречащих нормам ГОСТа 22483-77, будет следующим:
| Номинальное сечение, мм2 | Max. диаметр жилы, мм |
Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм
|
| 0,5 | 0,80 | 0,78 |
| 0,75 | 0,98 | 0,95 |
| 1 | 1,13 | 1,10 |
| 1,5 | 1,38 | 1,35 |
| 2,5 | 1,78 | 1,72 |
| 3 | 1,95 | 1,90 |
| 4 | 2,26 | 2,18 |
| 5 | 2,52 | 2,45 |
| 6 | 2,76 | 2,67 |
| 8 | 3,19 | 3,12 |
| 10 | 3,57 | 3,46 |
| 25 | 5,64 | 5,49 |
| 35 | 6,68 | 6,47 |
| 50 | 7,98 | 7,52 |
| 70 | 9,44 | 9,04 |
| 95 | 11,00 | 10,65 |
| 120 | 12,36 | 11,97 |
| 150 | 13,82 | 13,29 |
| 185 | 15,35 | 14,87 |
| 240 | 17,49 | 17,05 |
Требования к маркировке проводников и кабелей в статье 310 NEC 2020 г. – Журнал IAEI
Статья 310, Проводники для общей проводки, была значительно реорганизована в соответствии с Национальным электротехническим кодексом (NEC) 2020 г. Раньше в статье была информация о силе тока и типах проводников от нуля до 35 000 вольт. Начиная с цикла , 2020 г. все требования к проводникам от нуля до 2000 вольт включены в статью 310, а требования и таблицы допустимой нагрузки для проводников свыше 2000 вольт включены в новую статью 3119.0009
Изменения в статье 310 содержат много информации. В этой статье мы рассмотрим требования к маркировке в разделе 310.8 и приведем несколько примеров маркировки кабелей и проводников. Кроме того, мы рассмотрим, как другие разделы и внешние стандарты влияют на необходимость маркировки этих устройств.
Основные требования к маркировке
Раздел 310.8 содержит основные требования к маркировке проводников и кабелей. В нем отмечается, что все проводники и кабели должны быть маркированы производителем с указанием пяти различных элементов. Вот что будут искать установщики и инспекторы:
- Максимальное номинальное напряжение.
- Буква или буквы, используемые для идентификации провода. Примером может быть THWN. Это действительно важно, потому что говорит нам, как мы можем это использовать и где мы можем это использовать.
- Название производителя, торговая марка или другая отличительная маркировка — какой-то способ идентифицировать организацию, изготовившую этот проводник.
- Размер AWG или площадь в круговых милах.
- Маркировка на кабельных сборках, где нейтральный проводник меньше, чем незаземленные проводники.
Инспекторы, UL и другие участники отрасли используют эту информацию, если у них есть вопрос об установленном проводе или кабеле или если во время установки возникает проблема.
Мы должны иметь либо размер AWG, либо площадь в милах, поскольку нам нужно знать, насколько велик кабель, чтобы определить нашу пропускную способность. Если у нас есть кабельная сборка, в которой нейтральный проводник меньше, чем незаземленные проводники, эта информация должна быть отмечена на кабеле. Вы увидите это довольно часто с кабелем служебного ввода. Он может иметь заземленный проводник, равный незаземленным проводникам, или может быть меньшего размера. Обе версии доступны на рынке.
Я хотел указать вам еще на один ресурс. Мы смотрим на код , и, конечно же, это то, что мы действительно обсуждаем сегодня, но есть и другие ресурсы. Одним из них является Руководство по маркировке проводов и кабелей UL. Если вы выполните простой поиск Руководства по маркировке проводов и кабелей UL, вы можете загрузить PDF-файл. Одна из его приятных особенностей заключается в том, что он дает вам много информации, которой нет в NEC . В нем рассказывается о дополнительной маркировке и о том, что могут означать различные буквенные обозначения на кабелях и проводниках.
Так, например, посмотрите на таблицу 1 в документе, UL разделяет изоляцию из термореактивного и термопластичного материала, и это говорит нам, что в соответствующей статье NEC указан код категории, который UL использует для данного конкретного типа провода или кабеля, номинальная температура (как для сухих, так и для влажных мест), допустимые напряжения и т. д. (см. рис. 1). Существует много полезной информации, и одна из вещей, которую вы заметите, когда посмотрите на печатную легенду проводника (поверхностная маркировка проводника), состоит в том, что там много акронимов, много инициализмов и много буквы. Все они имеют значение.
Методы скрутки
Когда вы посмотрите на разные проводники, вы также увидите, что у нас разные методы скрутки. Двумя основными подразделениями являются одножильные или многожильные проводники. Но когда мы смотрим на многожильные проводники, они могут принимать самые разные формы (см.
рис. 2).
Если отдельные жилы сгруппированы вместе, то получается концентрическая скрутка . Он часто используется в инженерных сетях и имеет наибольшее пространство между отдельными жилами.
Если вы посмотрите, например, на 600-вольтовый медный строительный провод, большая его часть сжата. Что происходит, так это то, что производитель берет все эти нити, скручивает их вместе, а затем применяет некоторое сжатие с помощью матрицы во время процесса, чтобы уменьшить внешний диаметр на небольшую величину. Обычно он примерно на 3% меньше концентрического проводника.
При использовании дополнительных матриц получается компактных многожильных провода , которые используются для алюминиевого строительного провода на 600 вольт. Их также можно использовать для медных или алюминиевых проводников среднего напряжения. Вы увидите, что между нитями очень мало воздуха, если он вообще есть. Эти промежутки называются междоузлиями и присутствуют между каждой из этих отдельных нитей.
Таким образом, чем они меньше, тем меньше внешний диаметр проводника.
Важно понимать, что не имеет значения, какую из этих методик скрутки вы используете. Сила тока основана на размере AWG или круговом миле, поэтому при расчете емкости не имеет значения, является ли он цельным, компактным, сжатым или концентрическим.
Фото 1. Пример маркировки кабеля
Пример маркировки кабеля
Фото 1 представляет собой пример маркировки кабеля, которую мы рассмотрели в разделе 310.8.
Кабель в неметаллической оболочке. На него распространяется UL 719, в котором есть все требования к списку продуктов для кабелей с неметаллической оболочкой, и вы увидите, что у нас есть много таких обязательных маркировок. В этом примере мы можем определить производителя по имени, но этот производитель также может быть идентифицирован по номеру E.
Каждому электрическому изделию, сертифицированному UL, присваивается так называемый номер E, состоящий из заглавной буквы E, за которой следует ряд цифр, идентифицирующих производителя и изделие.
Они вполне приемлемы для использования на кабелях и проводниках. Вы можете увидеть некоторую другую информацию, например товарные знаки, но вы всегда будете видеть, что это за проводник или кабель. В данном случае NM означает кабель в неметаллической оболочке.
Буква «-B» (NM-B) добавляется для обозначения того, что изоляция проводников вокруг проводников внутри кабеля представляет собой изоляцию, рассчитанную на 90°C. Обозначение «-B» было добавлено примерно в 1980-х годах, и для этого была веская причина. До введения требования о том, чтобы изоляция была рассчитана на температуру 90°C, у нас был кабель с неметаллической оболочкой и изоляцией, рассчитанной на температуру 60°C, что было очень распространено в шестидесятых и семидесятых годах. К сожалению, когда эти кабели с неметаллической оболочкой были проложены на чердаках, много раз они подводились к потолочным светильникам. В то время, когда они были установлены, на этом чердаке не было достаточно вентиляции, а в семидесятых годах у нас был большой энергетический кризис.
Люди начали делать дополнительную изоляцию на своих чердаках, чтобы они закрывали светильники и кабели, и это сохраняло выделяющееся тепло.
Светильники довольно часто переливались светом. Светильник будет ограничен 60-ваттной лампочкой, и вместо этого люди будут вставлять 100-ваттную, чтобы получить больше света от светильника. Таким образом, у вас было дополнительное тепло от осветительного прибора (лампы или лампочки), а затем у вас было бы это тепло, удерживаемое изоляцией, которая была взорвана поверх осветительного прибора и кабеля.
Неудивительно, что все это тепло разрушало изоляцию на проводниках, и у нас было много проблем с этим. Ну, действительно трудно сказать людям, чтобы они не взрывали изоляцию. Поэтому вместо этого было внесено несколько изменений. Для светильников были внесены изменения, требующие 90°C, а также для обеспечения отделения в некоторых местах от изоляции или других частей конструкции здания. Для провода одним из основных или ключевых требований было то, что для кабеля с неметаллической оболочкой эти внутренние изолированные проводники должны были иметь изоляцию 90 ° C, чтобы они не выходили из строя со временем, даже если они были немного нагружены из-за пути.
они использовались в быту.
Далее мы видим, что это проводник размером 14 AWG. Заметили, что «-2»? Это указывает на то, что у нас есть два изолированных проводника. Кроме того, у нас есть заземляющий провод оборудования, что означает W/G. Всего в кабеле NM три жилы: две жилы цепи (14–2) и жила заземления оборудования (W/G).
Сам кабель рассчитан на 600 вольт.
Далее идет знак UL, показывающий, что он соответствует требованиям стандарта продукции UL. UL проводит проверки для контроля производителей. Поскольку эта печать наносится производителем на заводе, UL направляет инспекторов, чтобы убедиться, что производители соблюдают требования стандарта на продукцию и выполняют требования производства для создания безопасной продукции. Вот как производитель сохраняет возможность ставить знак UL на свой продукт.
Производители также размещают на кабеле некоторую дополнительную информацию, например, когда он был изготовлен (23.03.21), возможно, в какое время он был изготовлен (14:17) и кто оператор (js).
Есть много дополнительной информации, которую можно поместить в эту маркировку поверхности.
Требования к маркировке упаковки
Стандарт UL также содержит требования к маркировке упаковки. Так, например, в том пакете кабелей НМ-Б 14-2 будет указан тип кабеля, жилы, которые находятся внутри, и дополнительная информация.
На фото 2 вы можете видеть внизу, где написано UL внесен в список и номер детали. На другой стороне упаковки есть этикетка UL, поэтому там много информации, которая поможет потребителю и установщику понять, что они получают и где это можно использовать.
Фото 2. Пример маркировки упаковки
Маркировка проводников
Теперь маркировка кабелей подпадает под действие 310.8, и у нас также есть маркировка проводников. Каждый проводник, изготовленный в соответствии с таблицей 310.4(A), имеет требования к маркировке. Давайте посмотрим на фото 3 для примера.
Фото 3. Пример маркировки проводника
Итак, в этом случае, опять же, мы должны сказать, кто производитель (Cerrowire), какой размер проводника (3/0 AWG), а затем Маркировка UL.
Для ясности: UL публикует стандарт на продукцию и может ее сертифицировать, но есть и другие организации, которые также могут сертифицировать эту продукцию. Например, Intertek, QPS и MET Labs — некоторые из других лабораторий. Лабораторий, аккредитованных для сертификации электротехнической продукции, довольно много. На фото 3 лаборатория UL сертифицировала этот продукт.
Далее следуют буквы типа (XHHW-2), и если вы посмотрите на Таблицу 310.4(A), вы увидите, что она включает XHHW-2. Раньше у нас была примечание под столом, в котором говорилось, что «-2» означает 90 ° C, влажное или сухое. Пару циклов назад мы решили пойти дальше и поставить «-2» в самой таблице, так что вы увидите и XHHW, и XHHW-2.
Обратите внимание на маркировку «600В/1000В». Буквально за последние несколько лет мы добавили возможность перечисления кабелей на 1000 вольт. Во многом причина этого изменения заключается в том, чтобы удовлетворить потребность в номинальном напряжении более 600 вольт в приложениях для возобновляемых источников энергии.
Например, есть ветряные турбины мощностью 69 л.0 вольт. Существуют солнечные фотоэлектрические установки, работающие от 800 до 900 вольт. Итак, нам действительно нужна была эта 1000-вольтовая мощность для таких типов установок.
Некоторые другие дополнительные маркировки, которые вы можете увидеть, включают что-то вроде знака GR II, что означает, что он устойчив к маслам и газам. I или II скажут вам, 60°C или 75°C. В этом случае он масло- и газостойкий при температуре 75°C. CT означает, что вы можете использовать его в кабельном лотке.
SR означает, что он устойчив к солнечному свету. «-40C» означает, что он был подвергнут испытанию на изгиб при температуре -40°C. Теперь я хочу упомянуть одну вещь: производители обычно не рекомендуют устанавливать его при такой температуре. Для любых изолированных проводников производители рекомендуют выдержать кабель при температуре не ниже (обычно) -10°C в течение 24 часов, прежде чем вы его протянете. -40°С.
Этот XL означает сшитый, который вы увидите на проводниках из термореактивного или сшитого полиэтилена.
Пример нескольких маркировок
Фото 4, вероятно, всем вам знакомо. Это проводник THHN/THWN-2/MTW. Вы, вероятно, лучше знакомы с THHN, чем с любой другой маркировкой, но я хотел объяснить, почему у нас может быть несколько маркировок на проводнике. Итак, зачем нам THHN, если у нас есть THWN-2? Часть этого может быть спецификацией, а часть может быть связана с тем, что у вас есть разные области установки, где вы хотите поместить проводник, и буквы разных типов соответствуют разным требованиям. Например, MTW — это провод для станков, а THHN и THWN-2 — обозначения, данные строительному проводу, протянутому в кабелепровод. Таким образом, мы используем все эти различные обозначения, чтобы охватить различные установки, где мы можем удовлетворить все требования для всех этих типов букв.
Фото 4. Пример проводника с маркировкой THHN/THWN-2
Если вы продолжите смотреть на проводник, он покажет 500 KCMIL. Вы все еще можете встретить термин MCM, используемый в отрасли.
MCM и KCMIL означают одно и то же. KCMIL уже несколько десятилетий является предпочтительным термином в проводной и кабельной промышленности, а также в кодах. Так что даже если вы видите MCM, это означает то же самое, что и KCMIL.
Опять же, у нас есть необязательные рейтинги (например, GRII). Термопластовые установки THHN в настоящее время не рассчитаны на 1000 вольт. Таким образом, вы увидите их только на 600 вольт. В последней части, где написано AWM, это означает материал для электропроводки, и вы не найдете его в 9-м разделе.0003 НЭК . Существуют десятки и десятки различных классификаций материалов для электропроводки приборов, сертифицированных в соответствии со стандартами UL, которые используются в электропроводке электроприборов.
Итак, проверка знаний: можно ли использовать THHN во влажных местах? Если проводник помечен только THHN, ответ отрицательный. Ранее мы рассмотрели маркировку проводника, и она имела несколько маркировок, но если проводник имеет просто маркировку THHN, в таблице 310.
4(A) будет указано, что THHN разрешено использовать только в сухих или влажных местах. Таким образом, THHN сам по себе не разрешается использовать во влажных местах.
Это приводит нас к части II недавно реорганизованной статьи 310 в NEC 2020 года. В этих статьях содержится много информации, и нужно время, чтобы ее все усвоить и понять. Я действительно думаю, что обновленная организация теперь упрощает выполнение требований. В IAEI есть множество обучающих курсов, которые помогут вам понять, как определять силу тока, использовать температуру и поправочные коэффициенты, а также идентифицировать эти проводники.
Если вы хотите узнать больше о статье 310 и статье 311, вы можете посмотреть курс онлайн на сайте iaeicourses.org.
Эта статья взята из программы онлайн-обучения IAEI под названием NEC Articles 310 и 311, подготовленной Кристель Хантер 26 марта 2021 г. Полный курс можно приобрести и просмотреть в Интернете на сайте iaeicourses.org.
Правильный расчет номинального тока для предотвращения перегрева кабеля
Опубликовано:
В современной конструкции судов распространены электрические движители и большие потребители с непрерывной работой, что увеличивает риск перегрева кабелей. Например, когда слишком много кабелей сложено вместе без циркуляции воздуха для охлаждения. Эта новость дает возможность правильно рассчитать амплитуду.
ДОЛЯ:
Во время ходовых испытаний произошел перегрев кабеля. Проблема была решена добавлением большего количества кабелей для распределения нагрузки, а затем установкой пучков кабелей на расстоянии друг от друга для обеспечения циркуляции воздуха.Актуально для судовладельцев и менеджеров, конструкторских бюро, верфей и поставщиков.
Технические требования
Правила классификации DNV, часть 4, глава 8 и морской стандарт DNV-OS-D201 устанавливают требования к определению допустимой нагрузки кабеля по току (импульса) на судах класса DNV.
Электротехнические правила содержат таблицы для токов вместе с коэффициентами снижения номинальных значений, взятыми из IEC 6009.2-352 (2005). Стандарт описывает два альтернативных расчета токовой нагрузки в Приложении B и Приложении A.
Приложение B: Общие установки
Таблицы токовой нагрузки в Правилах DNV основаны на Приложении B. Первоначально установленные в 1958 г. и основанные на ограниченных экспериментальных данных, IEC 60092-352 Приложение B дает табличные значения токов для обычных установок. Он состоит из одной таблицы, в которой проектировщик выбирает размер жилы кабеля и является ли он одножильным, двухжильным или многожильным кабелем. До шести кабелей можно связать вместе без ухудшения номинальных характеристик. Для более чем шести кабелей, сгруппированных вместе, требуется коэффициент снижения номинальных характеристик 0,85. Приложение B популярно, потому что оно простое в использовании. Во многих случаях этот метод для общих установок дает приемлемые результаты.
Как описано в Приложении B, в таблицах приведены только средние значения текущих рейтингов; они не совсем применимы ко всем кабельным конструкциям и всем условиям установки, существующим на практике.
Приложение A: Определенные установки
Этот метод расчета основан на технической основе, основанной на экспериментальных данных по ряду кабелей и деталям установки. Он включает в себя шесть различных способов установки и три таблицы поправок. Из-за подробного ввода методов установки расчеты по Приложению А считаются более точными из двух методов А и В. Согласно правилам DNV, Приложение А должно использоваться в следующих двух случаях:
- Если ожидается, что пучки кабелей будут находиться под полной непрерывной нагрузкой одновременно с риском перегрева, то следует использовать приложение А IEC 60092-352.
- Когда более шести одножильных кабелей сгруппированы без промежутка для циркуляции воздуха вокруг каждого кабеля, поправочный коэффициент должен соответствовать IEC 60092-352, Приложение A.
(THD) могут создавать дополнительные тепловые потери, которые не включены в Приложения A и B. Из-за высоких частот гармоник скин-эффект может еще больше уменьшить эффективную площадь проводника кабеля. Обе проблемы требуют увеличения размеров проводников кабеля, чтобы избежать перегрева кабелей.Максимум два слоя: Силовые кабели при полной непрерывной нагрузке не должны прокладываться более чем в два слоя. Это предотвратит циркуляцию воздуха вокруг кабелей внутри пучка и сделает невозможным оценку температуры кабелей во время ходовых испытаний. Исключение составляет шесть многожильных кабелей, уложенных в трилистник с двумя наружными размерами (НД) кабеля между пучками.
Сравнение между Приложением A и Приложением B
Имейте в виду случаи, когда средние расчеты Приложения B допускают более высокие токи, чем Приложение A, что может привести к более высокому риску перегрева кабелей. Чтобы снизить этот риск, приводится подробное сравнение различных способов установки.
Сравнение одножильных кабелей:
Таблица 1: Сравнение результатов, основанных на расчетах приложений A и B для одножильных кабелей. Значения являются средними для сечений от 25 мм2 до 630 мм2.
Сравнение многожильных кабелей:
Таблица 2: Сравнение приложений A и B для многожильных кабелей. Значения являются средними для сечений от 25 мм2 до 630 мм2. Следует соблюдать особую осторожность, чтобы избежать перегрева, если многожильные кабели рассчитываются с использованием Приложения B. Но кабели, которые, как предполагается, одновременно находятся под полной непрерывной нагрузкой, должны быть рассчитаны в соответствии с Приложением A, чтобы избежать «красных пунктов» выше.
Рекомендации
Приложение А следует использовать, если предполагается, что пучки силовых кабелей одновременно будут находиться под постоянной полной нагрузкой. Приложение А должно также использоваться, когда более шести одножильных кабелей сгруппированы без промежутков для циркуляции воздуха вокруг каждого кабеля.
(THD) могут создавать дополнительные тепловые потери, которые не включены в Приложения A и B. Из-за высоких частот гармоник скин-эффект может еще больше уменьшить эффективную площадь проводника кабеля. Обе проблемы требуют увеличения размеров проводников кабеля, чтобы избежать перегрева кабелей.
