Схема подключения однофазного узо: правильное подключение УЗО дома, в квартире

Схема подключения УЗО в однофазной сети с заземлением и без

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Опубликовано 27.12.2022 г.

В данной статье рассмотрено как подключить УЗО в однофазной сети с заземлением и без:

• в частном доме;
• квартире;
• на даче.

Разницы в организации подключения нет для любого из указанных объектов, поэтому в дальнейшем акцент на том где УЗО подключается делать не будем, а рассмотрим варианты схем при использовании заземления и без него.

Подключение однофазного УЗО с заземлением.

Идеальным способом является подключение УЗО с заземлением, его предписывают ПУЭ и, на самом деле, такая схема самая безопасная, поэтому начнем с нее (рис.1).

Как можно видеть нагрузка (прибор) подключается к проходящим через УЗО фазе и нулю, а ее корпус – к проводнику заземления.

В нормальном режиме рабочий ток протекает только через нагрузку, утечки отсутствуют, а поэтому соблюдается баланс втекающего (Iвх) и вытекающего (Iвых) в УЗО токов.

Это является нормальным режимом и контакты (расцепитель) устройства защитного отключения замкнуты (схема на левом рисунке).

При возникновении тока утечки на корпус (показано справа) часть входящего тока идет мимо устройства и происходит его срабатывание (см. материал про принцип работы УЗО).

Таким образом, при появлении на корпусе прибора потенциально опасного напряжения он обесточивается и угрозы больше не представляет.

Во многих квартирах и домах заземление отсутствует, но выход из положения имеется.

Подключение однофазного УЗО без заземления.

Существует два варианта организации такой защиты (рис.2).

Для начала смотрим на часть рисунка, ограниченную штрихпунктиром.

Нам потребуется проложить дополнительный провод (штриховая линия) от корпуса прибора до нулевого проводника, причем подключиться к нулю нужно перед УЗО.

В этом случае при появлении тока утечки он пройдет по нашему проводу мимо устройства защитного отключения, создав тем самым дисбаланс токов, что повлечет расцепление электрической цепи.

В данном случае важно соединить проводник именно с нулем. Если на нем вдруг появится фаза, то корпус прибора сразу же окажется под напряжением. В этом главная опасность такого варианта подключения.

Самый простой способ – подключить наше однофазное УЗО в разрыв цепи между щитком и прибором и не делать больше ничего (мысленно уберите штриховой проводник со схемы).

В этом случае при появлении на корпусе напряжения сеть не отключится, но при прикосновении человека ток утечки пойдет через его тело на землю и УЗО сработает.

В чем опасность.

Несмотря на то, что смертельно опасный ток для человека 100 мА, а защитные устройства, устанавливаемые в доме и квартире (за исключением противопожарных) имеют ток срабатывания (уставки) не более 30 мА опасность поражения существует.

Определяется это несколькими причинами:

• состоянием здоровья человека;
• временем задержки срабатывания УЗО.

Пока устройство не отключится, пусть это доли секунды, ток может достигать смертельно опасных значений. Скорее всего, практически здоровому взрослому человеку это серьезной опасностью не грозит, но все- таки такого варианта следует избегать.

Приведен он здесь, скорее для теоретического рассмотрения и пользоваться им не рекомендуется, хоть это лучше чем ничего.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схема подключения УЗО — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 3 мин. Просмотров 6.9k. Опубликовано 10 марта Обновлено 19 ноября

Схему подключения УЗО (устройства защитного отключения) следует подбирать для каждой электрической сети в отдельности. Специалисты полагают, что наиболее удобным местом для установки УЗО в квартире или в доме на даче является место рядом со счетчиком электрической энергии, то есть устройство должно находиться в непосредственной близости от источника электропитания. Обычно выбирают УЗО таких фирм как ABB или Legrand (Легранд).

Содержание

1. Схема подключения УЗО и автоматов
2. Схема подключения трехфазного УЗО
3. Схема подключения однофазного УЗО
4. Схема подключения УЗО без заземления
5. УЗО схема подключения
6. УЗО схема без заземления
7. Основные схемы трёхфазного щита на примере продукции ANDELI

Схема подключения УЗО и автоматов

УЗО необходимо подключать вместе с автоматическим выключателем. Допустим, можно поставить на линию одно УЗО и пару автоматов. Существует два самых распространенных способа подключения УЗО и автоматов.

В первом случае следует поставить на всю электрическую сеть одно УЗО. У этого способа есть два очевидных недостатка: во-первых, при поломке очень трудно будет определить, на каком конкретно участке сети это случилось ; во-вторых, при срабатывании УЗО возможно выключение всего питания в сети.

Во втором случае УЗО необходимо установить на каждую линию в отдельности. Таким образом, как только сработает подобное устройство, электрический ток отключится исключительно на поврежденном отрезке сети. Остальная часть сети продолжит функционировать в обычном режиме. Разумеется, этот способ более затратный, чем первый, и для такой установки УЗО необходимо больше свободного места в щитке.

Схема подключения трехфазного УЗО

Подобная электрическая схема подключения УЗО поможет обеспечить одновременную защиту однофазных и трехфазных потребителей. В подобной схеме обычно совмещены «земляная» шина и нулевая шина. В такой ситуации счетчик электрической энергии следует установить между УЗО и автоматическим выключателем. В принципе, подключение трехфазного УЗО происходит по аналогии с однофазным. Разница лишь в количестве фаз.

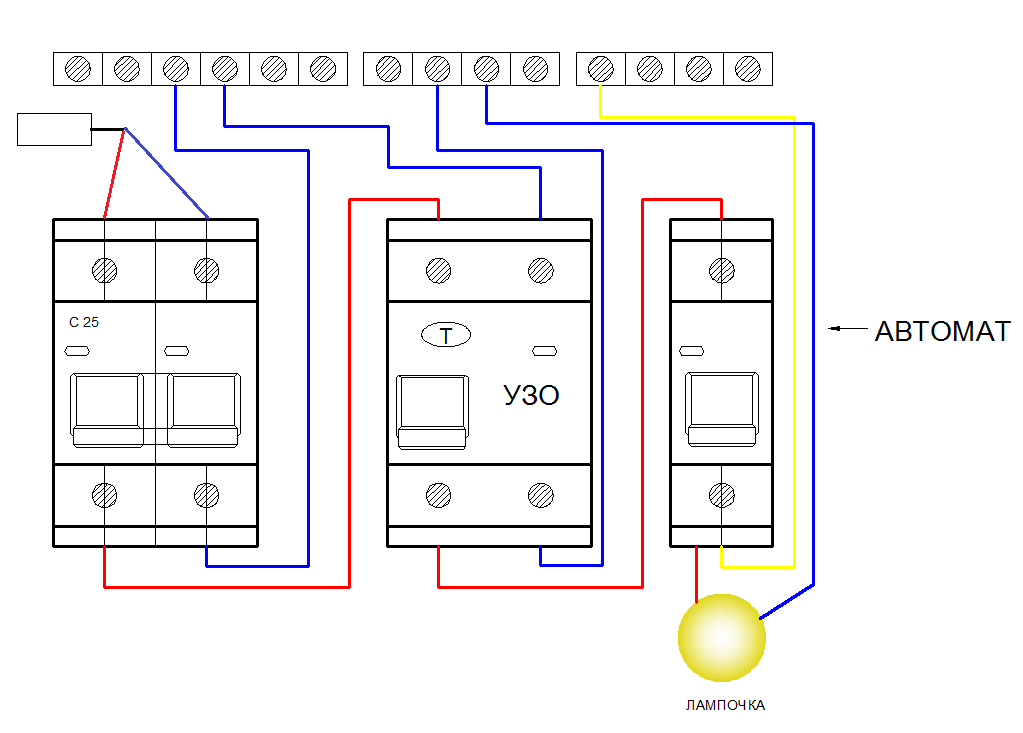

Схема подключения однофазного УЗО

Главным правилом при использовании схемы подключения однофазного УЗО является использование предохранителя, который сможет защитить как УЗО, так и электрический счетчик. Еще не будет лишним установить автоматический выключатель, который сам отключится, если будет подан повышенный ток. Ток отключения у автомата не должен превышать рабочий ток УЗО. Таким образом, с помощью выключателя и предохранителя можно максимально защитить УЗО.

Также важным является использование нейтрального провода и его подключение к УЗО. Чтобы правильно подключить нейтральный провод, следует обратить внимание на особый символ на корпусе УЗО, который показывает, к какой клемме нужно подсоединить провод. Помните, что в случае неправильного подключения нейтрального провода (например, к фазной клемме) устройство может выйти из строя. Чтобы УЗО работало корректно, необходимо, чтобы нейтральный провод был подключен к «земле», а не к контакту, на который подается напряжение!

Схема подключения УЗО без заземления

Несмотря на многочисленные споры, схема подключения УЗО без заземления работает ничуть не хуже, чем с заземлением. И защитные свойства устройства также не снижаются. Если подключить УЗО без заземления, то можно обеспечить возможность отключиться автоматически напряжению при попадании тока в проводники, которые для него не предназначены.

Одним из таких проводников может оказаться и человек. Также при схеме подключения УЗО без заземления можно не беспокоиться о пожаре, так как утечка тока, если и произойдет, то случится на заземленную часть конструкции, а не на заземляющий провод. Таким образом, схема подключения УЗО без заземления ничуть не хуже аналогичной с заземлением.

УЗО схема подключения

---

УЗО схема без заземления

---

Основные схемы трёхфазного щита на примере продукции ANDELI

---

Оцените автора

Схема подключения УЗО в однофазную сеть с заземлением и без заземления

Устройство защитного отключения Защитит проводку в частном доме или квартире от токов утечки, но в то же время не защитит провода от коротких замыканий и перегрузок в электросети.

Вот почему этот продукт устанавливается с автоматическим выключателем. Далее рассмотрим, как правильно составить схему подключения однофазного УЗО к сети с заземлением и без!

Изделие лучше монтировать после электросчетчика, но перед машиной.

Вашему вниманию представлены 4 типовые схемы подключения УЗО в однофазную сеть.

Подключение одного общего АВДТ:

Схема установки нескольких УЗО на группу:

Подключение нескольких УЗО совместно с вводным выключателем:

Установка в двухпроводную сеть (без заземления):

Обратите внимание, что подключать устройство нужно сверху, последнее изображение приведено только для наглядности, чтобы вы понимали, как монтируется УЗО в сети без заземлителя. Также обратите внимание на то, что каждый из вариантов имеет следующую последовательность подключения элементов: вводной автомат – счетчик – УЗО. Такая схема подключения УЗО максимально защищает вашу проводку от всех видов угроз.

Так же хотел дать вам пару рекомендаций по составлению этой схемы:

• Если разводка в частном доме или квартире будет включать более одного мощного электроприбора, то лучше установить отдельный устройство защитного отключения для каждой группы проводников. Эта опция позволит вам управлять каждым устройством в отдельности и, в свою очередь, в случае неисправности отключать электричество не во всей сети электроснабжения, а только в определенном месте.
• Если электросеть простая, без мощных бытовых приборов, лучше использовать установку дифавтомата. Это устройство одновременно защищает сеть не только от токов утечки, но и от короткого замыкания вместе с перегрузками (функции АБ).

В видео ниже наглядно рассмотрены предусмотренные варианты установки дифференциального автоматического выключателя, а также пояснено, где рациональнее каждый из способов подключения:

Вот и все, что я хотел рассказать о схемах подключения УЗО в однофазную сеть с заземлением и без так называемого «заземления». Надеемся, что эти проекты были для вас полезными и понятными!

Читайте также:

• Как сделать заземление в частном доме
• Как подключить дифавтомат

Опубликовано: 17.08.2014 Обновлено: 04.11.2017 13 комментариев
