Как посчитать сечение кабеля по диаметру: Как определить сечение кабеля по диаметру, формула, таблица

Содержание

формулы, и таблицы расчета сечения. 140 фото различных типов сечений кабеля

Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару. Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.

Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.

Краткое содержимое статьи:

Что такое сечение

Но сначала разберемся с понятиями. Сечение — это площадь поперечного среза провода, которое легко измерить, если разрезать кабель пополам. В значение включается только размер медной или алюминиевой жилы, а изоляционный слой не учитывается.

Чтобы узнать, какова площадь среза конкретного проводника, можно заглянуть в таблицу сечения проводов определенного вида, марки и производителя.

Там же можно заметить и влияние данного значения на другие эксплуатационные характеристики кабеля.

Например, чем больше сечения, тем выше его:

  • Номинальное напряжение;
  • Максимальная нагрузка;
  • Толщина изоляционного слоя.

То есть, если не уделить должного внимания расчету и подбору сечения, подключить в одну линию провода разного сечения, можно встроить в существующую проводку проводник с совершенно противоположными, неподходящими и несоответствующими параметрами. Результат будет плачевным: утечка тока, короткое замыкание, риск жизни, здоровью и имуществу жильцов.

Как узнать сечение

Определить, какое сечение у проводника несложно: достаточно взглянуть на наружную маркировку у продаваемой проводки или самостоятельно измерить в домашних условиях. Как это сделать точно и грамотно, описано ниже.

Сечение на маркировке

Площадь поперечного сечения обязательно указывается на внешней оболочке шнура, но необходимо знать, какая цифра отвечает за обозначение данного показателя.

По стандартам ГОСТ и других общепринятых международных нормативов сечением будет второе по последовательности число или цифра (первое — количество жил, а третье — номинально выдерживаемое напряжение).

Однако стоит учитывать, что погрешность заводского измерения достигает отметки в 40%, что может привести к негативным последствиям. Поэтому лучше проверять указанную маркировку на точность, с чем помогут приведенные ниже способы.

Рассчитать сечение по диаметру

Проще и точнее всего узнать площадь поперечного среза по диаметру. Пошаговая инструкция, как рассчитать сечение таким способом, выглядит так:

  • Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
  • Получившееся значение возвести в квадрат.
  • Дополнительно умножить полученное число на 0,785.

Если провод имеет несколько жил, то диаметр умножается на число жил.

Никто не помешает таким способом проверить заводские значения или узнать сечение у домашней электрической сети. Достаточно иметь измерительный инструмент и калькулятор.

Узнать сечение по-другому

Популярны и другие методы измерения. Например, при обустройстве новой электрической линии лучше подобрать сечение по силе тока. Для этого необходимо:

  • Распланировать отдельные ветки для каждой комнаты.
  • Продумать количество приборов, постоянно подключенных к сети.
  • Суммировать общую нагрузку на сеть.
  • Открыть таблицу сечений и подобрать подходящее по округленной в большую сторону силе тока.

Здесь важно помнить, что чем больше сечение, тем безопаснее передача постоянного и переменного тока, пускаемого по линии. Поэтому лучше взять «запас» в несколько миллиметров.

Что надо помнить

В любом случае необходимо учитывать, что:

  • Заводская маркировка имеет погрешности.
  • Медный провод, даже имея меньшее сечение, способен выдерживать и передавать большие нагрузки, чем алюминиевый проводник.
  • Некоторые производители идут на обман, визуально увеличивая толщину за счет толстого слоя изоляции.

Правильно подобранное сечение — это залог безопасного и полноценного пользования электричеством. Чтобы это получить, достаточно лишь грамотно измерить площадь среза, в чем помогут приведенные выше инструкции.

Фото сечения провода (кабеля) по диаметру

Вам понравилась статья? Поделитесь 😉



Как узнать сечение провода по диаметру: вычисления, таблица

Определить какого сечения провода вам нужны — это только полдела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм2, а в реале — 3,6 мм2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

Содержание статьи

  • 1 Способы измерения диаметра проводника
    • 1.1 Линейка+стержень
    • 1.2 Как измерять диаметр многожильного провода
  • 2 Как вычислить по формуле
  • 3 Определение сечения провода по диаметру по таблицам

Способы измерения диаметра проводника

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т. п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как измерить диаметр провода без приборов

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Как определить сечение провода по диаметру если жил много?

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото).  Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,82 = 11.3354 мм2. Можно результат округлить — это будет 11,3 мм2. Внушительный кабель.

Формула сечения кабеля по диаметру

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм2. Далее подставляем в формулу и получаем: 3,14 * 1,92 = 11.3354 мм2.

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм2. Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводникаДиаметр
0,5 мм20,8 мм
0,75 мм20,98 мм
1,0 мм21,13 мм
1,5 мм21,38 мм
2,0 мм21,6 мм
2,5 мм2 1,78 мм
4,0 мм22,26 мм
6,0 мм22,76 мм
10,0 мм 23,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм2. Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Случается, что указанные на бирке параметры завышены, т.е. реальное сечение проводников меньше.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм2. Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Как определить сечение провода по диаметру и наоборот: формулы и готовые таблицы

Провода широко применяются в области электрических сетей различного назначения. Транспортировка энергии с помощью кабельно-проводниковой продукции на первый взгляд кажется простой и понятной.

Однако для обеспечения безопасной эксплуатации электропроводки необходимо учитывать ряд важных нюансов при проектировании и строительстве электрических сетей. Одной из таких деталей является возможность правильно рассчитать сечение провода по диаметру, ведь от точности определения зависит граница допустимого тока, проходящего через проводник.

Как определить сечение или диаметр, есть ли разница между этими параметрами? Попробуем разобраться в статье. Кроме того, мы подготовили сводные таблицы, которые помогут подобрать проводник в зависимости от условий монтажа электрической сети, материала изготовления жилы кабеля и мощностных характеристик подключаемых агрегатов.

Содержание статьи:

  • Необходимость и порядок расчета
    • Определение диаметра жилы проводника
    • Расчет сечения электрического провода
    • Определение диаметра сечения
  • Таблицы для выбора подходящего проводника
  • Выводы и полезное видео по теме
  • 6 Необходимость и процедура 900 для расчета

    Разнообразное оборудование различной мощности питается от электрического тока. А диапазон мощностей очень обширен.

    Каждый отдельный электрический аппарат представляет собой нагрузку, в зависимости от величины которой требуется ток определенной силы.

    По «умолчанию» или банальному незнанию основ электрики проводники легко соединить, игнорируя все существующие требования к диаметрам и сечениям. Другой вопрос, что можно получить от такой практики при эксплуатации.

    Требуемая величина тока для требуемой нагрузки может быть пропущена по проводам разного диаметра (сечения).

    Но в условиях недостаточного сечения проводника для прохождения данного объема тока возникает эффект повышенного сопротивления. В результате отмечается нагрев провода (кабеля).

    Если проигнорировать это явление и продолжать пропускать ток, существует реальная опасность нагрева до момента воспламенения. Такая ситуация грозит серьезной аварийной ситуацией. Именно поэтому расчеты и выбор цепей передачи тока в нагрузку требуют особого внимания.

    Последствия неточных расчетов электрических проводников по сечению (диаметру) могут сопровождаться явлениями от незначительной деформации изоляционного материала до настоящего пожара и крупного пожара

    Правильный расчет, грамотный подбор положительно влияет на работу оборудования действует как нагрузка.

    Итак, кроме коэффициента запаса, расчет сечений электрического кабеля по диаметру или наоборот является обязательным действием с точки зрения обеспечения эффективной работы электрических машин.

    Определение диаметра жилы проводника

    На самом деле эту операцию можно выполнить простым линейным измерением. Для точного измерения рекомендуется использовать точечный инструмент, например, штангенциркуль, а еще лучше микрометр.

    Относительно невысокий результат по точности, но вполне приемлемый для многих применений проводов, дает измерение диаметра обычной линейкой.

    Измерение и определение диаметра сердечника точечным инструментом, которым является штангенциркуль. Этот метод линейных измерений дает достаточно точный результат для последующего расчета сечения проводника

    Разумеется, измерение следует проводить в состоянии оголенного проводника, то есть предварительно .

    Кстати, изоляционным покрытием, например, медного провода считается также тонкий слой лакового напыления, который тоже нужно снимать, когда требуется очень точный расчет.

    Существует «бытовой» способ измерения диаметра, подходящий в случаях, когда под рукой нет точечных измерительных приборов. Для применения метода потребуется отвертка электрика и школьная линейка.

    Проводник для измерения предварительно зачищают от изоляции, после чего туго наматывают виток к витку на стержне отвертки. Обычно наматывают десяток витков — удобное число для математических расчетов.

    Измерение линейного диаметра — еще один широко используемый метод определения параметра проводника для расчета мощности (пропускной способности). Применяется с помощью обычной линейки и любого основания, куда допустимо намотать проводник (+)

    Далее катушку, намотанную на стержень отвертки, измеряют линейкой от первого до последнего витка. Полученное значение на линии необходимо разделить на количество витков (в данном случае на 6). Результатом такого простого расчета и будет диаметр жилы провода.

    Расчет сечения электрического провода

    Для определения значения сечения жилы проводника придется воспользоваться математической формулировкой.

    По сути, сечение жилы проводника — это площадь поперечного сечения — то есть площадь окружности. Диаметр которого определяют вышеописанным методом.

    Сечение ядра на самом деле является площадью круга. Соответственно, расчет этого отрезка геометрической математики можно выполнить по традиционной формуле при условии, что известно значение диаметра или радиуса

    Основываясь на значении диаметра, легко получить значение радиуса, разделив диаметр пополам.

    Собственно, к полученным данным нужно добавить постоянную π (3.14), после чего можно рассчитать значение сечения по одной из формул:

    S = π * R 2 или S = π/4*D 2 ,

    Где:

    • D — диаметр;
    • R — радиус;
    • S — поперечный разрез;
    • π Является константой, соответствующей 3.14.

    Эти классические формулы также используются для определения сечения многожильных проводов. Стратегия расчета остается практически неизменной, за исключением некоторых деталей.

    В частности, изначально рассчитывается сечение одной жилы от балки, после чего результат умножается на общее количество проводов.

    Сечение многожильного провода можно рассчитать тем же математическим методом, что и для одиночного провода, но дополнительно учитывается количество имеющихся жил как фактор

    Почему следует считать важным фактором? Очевидный момент, связанный непосредственно законом Джоуля-Ленца, состоит в том, что параметр поперечного сечения проводника определяет границу допустимого тока, протекающего по этому проводнику.

    Определение диаметра сечения

    Допускается математическим расчетом определять диаметр жилы проводника, когда известен параметр сечения.

    Это, конечно, не самый практичный вариант, учитывая наличие более простых методов определения диаметра, но использование такого варианта не исключено.

    Измерение диаметра с высокой точностью с помощью стендового инструмента — микрометра, дает практически такой же результат при проведении расчетов по формуле

    Для выполнения расчета потребуется практически та же числовая информация, которая использовалась для рассчитать сечение по математической формуле.

    То есть константа «π» и значение площади круга (сечения).

    Применяя приведенные ниже значения формулы, получаем значение диаметра:

    D = √4S/π ,

    Где:

    • D — диаметр;
    • S — сечение поперечное;
    • π Является константой, соответствующей 3.14.

    Применение этой формулы может быть актуально, когда известен параметр сечения и нет под рукой подходящих инструментов для измерения диаметра.

    Параметр сечения можно получить, например, из документации на проводник или из таблицы для расчетов, где представлены наиболее часто используемые классические варианты.

    Таблицы выбора подходящей жилы

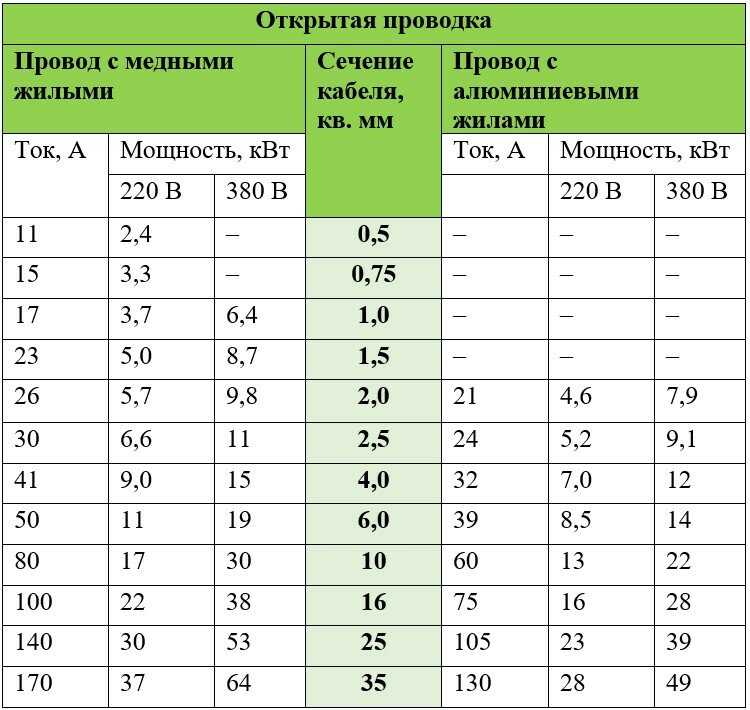

    Удобным и практичным вариантом выбора нужного провода (кабеля) является использование специальных таблиц, в которых указаны диаметры и сечения относительно мощности и/или проводимых токов.

    Имея под рукой такую ​​таблицу, можно легко и просто быстро определить проводник для необходимой электроустановки.

    Определение нужных значений с помощью классической таблицы – один из самых удобных способов выбора необходимого проводника при монтажных работах

    Учитывая, что традиционными проводниками электроустановок являются изделия с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.

    Также в табличных данных часто представлены значения для напряжений 220 вольт и 380 вольт. Плюс считаются значения условий установки — закрытый или .

    На самом деле получается, что на одном листе бумаги или на картинке, загруженной на смартфон, содержится объемная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейных) расчетов.

    Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор необходимого проводника, например, для установки розеток, предлагают таблицу, в которую вносятся все необходимые значения.

    Остается только определить, какая нагрузка планируется на конкретную электрическую точку и как будет производиться монтаж, и на основании этой информации выбрать правильный провод с медными или алюминиевыми жилами.

    Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты медных и алюминиевых жил, а также способы прокладки проводки — открытого или скрытого типа. Из первой таблицы можно определить показатель.

    Таблица корреспонденции для диаметра медных и алюминиевых дирижеров в зависимости от условий установки

    18 0,83..
    Power, W CORCAT
    Открытого типа Закрытого типа Открытого типа Закрытого типа
    S mm 2 D mm S mm 2 D mm S mm 2 D mm S mm 2 D mm
    100 0,43 0,09 0,33 0,11 0,37 0,12 0,40 0,14 0,43
    200 0,87 0,17 0,47 0,22 0,53 0,25 0,56 0,29 0,61
    300 1,30 0,26 0,58 0,33 0,64 0,37 0,69 0,43 0,74
    400 1,74 0,35 0,67 0,43 0,74 0,50 0,80 0,58 0,86
    500 2,17 0,43 0,74 0,54 0,83 0,62
    750 3,26 0,65 0,91 0,82 1,02 0,93 1,09 1,09 1,18
    1000 4,35 0,87 1,05 1,09 1,18 1,24 1,26 1,45 1,36
    1500 6,52 1,30 1,29 1,63 1,44 1,86 1,54 2,17 1,66
    2000 8,70 1,74 1,49 2,17 1,66 2,48 1,78 2,90 1,92
    2500 10,87 2,17 1,66 2,72 1,86 3,11 1,99 3,62 2,15
    3000 13,04 2,61 1,82 3,26 2,04 3,73 2,18 4,35 2. 35
    3500 15,22 3,04 1,97 3,80 2,20 4,35 2,35 5,07 2,54
    4000 17,39 3,48 2,10 4,35 2,35 4,97 2,52 5,80 2,72
    4500 19,57 3,91 2,23 4,89 2,50 5,59 2,67 6,52 2,88
    5000 21,74 4,35 2,35 5,43 2,63 6,21 2,81 7,25 3,04
    6000 26,09 5,22 2,58 6,52 2,88 7,45 3,08 8,70 3,33
    7000 30,43 6,09 2,78 7,61 3,11 8,70 3,33 10,14 3,59
    8000 34,78 6,96 2,98 8,70 3,33 9,94 3,56 11,59 3,84
    9000 39,13 7,83 3,16 9,78 3,53 11,18 3,53 11,18 3,53 11,18 3,53 11,18 3,53 11,18 3,53 3,53 3,53
    10000 43,48 8,70 3,33 10,87 3,72 12,42 3,98 14,49 4,30

    Кроме того, существует стандарт поперечных сечений и диаметров, который применяется к круглым (фасонным) токопроводящим жилы кабелей, проводов, шнуров. Данные параметры регламентируются ГОСТ 22483-2012 .

    Кабели из медной (луженой меди), алюминиевой проволоки без металлического покрытия или с металлическим покрытием подпадают под действие стандарта.

    Медные и алюминиевые жилы кабелей и проводов стационарной прокладки подразделяются на классы 1 и 2. Провода, шнуры, кабели нестационарной и стационарной прокладки, где требуется повышенная степень гибкости при монтаже, подразделяются на классы с 3 по 6.

    Classification table for cable (wire) copper conductors

    8 1,2
    Nominal cross section, mm 2 The most admissible diameter of copper veins, mm
    single wire

    (class 1)

    multiwire

    (class 2)

    multiwire

    (class 3)

    multiwire

    (class 4)

    flexible

    (classes 5 and 6)

    0,05 0,35
    0,08 0,42
    0,12 0,55
    0,20 0,65
    0,35 0,9
    0,5 0,9 1,1 1,1 1,1 1,1
    0,75 1,0 1 , 2 1,2 1,3 1,3
    1,0 1,2 1,4 1,2 1,4 1,4 1,2 1,4 1,2 1,4 1,2 1,4 1,2 1,0 1,2 1,
    1,2 1,6 1,6
    1,3 1,5 1,7 1,8 1,8 1,8
    2,0 1,9 2,0
    2,5 1,9 2,2 2,4 2,5 2,6
    3,0 2, 5 2,6
    4 2,4 2,7 2,8 3,0 3,2
    5 3,0 3,2
    6 2,9 3,3 3,9 4,0 3,9
    8 4,0 4,2
    10 3,7 4,2 4,7 5,0 5,1
    16 4,6 5,3 6,1 6,1 6,3
    25 5,7 6,6 7,8 7,8 7,8
    35 6,7 7,9 9,1 9,1 9,2
    50 7,8 9,1 11,6 11,6 11,0
    70 9,4 11,0 13,7 13,7 13,1
    95 11,0 12,9 15,0 15,0 15,1
    120 12,4 14,5 17,1 17,2 17,0
    150 13,8 16,2 18,9 19,0 19,0
    185 18,0 20,0 22,0 21,0
    240 20,6 23,0 28,3 24,0
    300 23,1 26, 2 34,5 27,0
    400 26,1 34,8 47,2 31,0
    500 29 ,2 43,5 35,0
    625 33,0
    630 33,2 39,0
    800 37,6
    1000 42,2

    For aluminum conductors and cables, GOST 22483-2012 также приведены параметры номинального сечения жилы, которые соответствуют соответствующему диаметру в зависимости от класса жилы.

    При этом по тому же ГОСТу указанные диаметры можно использовать для медной жилы 1 класса, если необходимо рассчитать ее минимальный диаметр.

    Classification table for cable (wire) aluminum conductors

    Nominal cross section, mm 2 Diameter of round veins (aluminum), mm
    Grade 1 Class 2
    минимум максимум minimum maximum
    16 4,1 4,6 4,6 5,2
    25 5,2 5,7 5, 6 6,5
    35 6,1 6,7 6,6 7,5
    50 7,2 7,8 7, 7 8,0
    70 8,7 9,4 9,3 10,2
    95 10,3 11,0 11,0 12,0
    120 11,6 12,4 12,5 13,5
    150 12,9 13,8 13,9 15,0
    185 14,5 15,4 15,5 16,8
    240 16,7 17,6 17,8 19,2
    300 18,8 19,8 20,0 21,6
    400 22, 9 24,6
    500 25,7 27,6
    625 29,0 32,0
    630 29,3 32,5

    Дополнительные рекомендации по выбору типа проводов и кабелей для устройства электрических сетей в квартире и доме даны в статьях:

    Заключение и полезное видео по теме

    На видео ниже продемонстрирован практический пример определения сечения проводника простыми методами.

    Видео рекомендуется посмотреть, так как наглядно представленная информация способствует увеличению объема знаний:

    Работа с электрическими проводами всегда требует ответственного отношения к расчету.

    Поэтому электрик любого ранга должен знать методику расчета и уметь пользоваться существующими техническими таблицами. Таким образом достигается не только значительная экономия затрат на монтаж за счет точного расчета, но самое главное — гарантируется безопасность эксплуатации вводной линии .

    Есть чем дополнить, или есть вопросы по определению сечения провода? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора проводов для обустройства электросети в доме или квартире. Контактная форма находится в нижнем блоке.

    Расчет размера кабелепровода в соответствии с NEC

    Айя Аль Хдарат

    Айя Аль Хдарат

    Инженер-электрик в строительстве | Инженер-конструктор-электрик | Чертеж электротехнического цеха | Электрический чертеж | Фриланс

    Опубликовано 24 мая 2022 г.

    + Подписаться

    В предыдущей статье мы обсуждали:

    1. Важность правильного выбора размера кабелепровода.

    2. Как рассчитать размер трубы в соответствии с BS 7671

    В этой статье мы обсудим размер трубы в соответствии с NEC

    Как рассчитать размер трубы в соответствии с NEC

    1- Найдите общую площадь поперечного сечения кабелей:

    Общая площадь поперечного сечения кабелей = № кабеля 1 x площадь поперечного сечения кабеля 1+ № кабеля 2 x площадь поперечного сечения кабеля 2 + № кабеля 3 x площадь поперечного сечения кабеля 3+….. 92

    3-Найти процент заполнения:

    Процент заполнения = Общая площадь поперечного сечения кабелей / площадь поперечного сечения кабелепровода

    Затем сравните это рассчитанное значение со значением процента заполнения в таблице ниже. Если расчетное значение меньше или равно значениям в таблице, значит, размер канала правильный.

    Пример:

    Определите размер кабелепровода для трех кабелей, проложенных в одном кабелепроводе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
