Как зачистить кабель: Как зачистить провод от изоляции? Способы и инструменты для правильной зачистки проводов от изоляции.

alexxlab

Содержание

Как зачистить провод от изоляции? Способы и инструменты для правильной зачистки проводов от изоляции.

В ходе электромонтажных работ, при подключении или монтаже цепей и оборудования, любой электромонтажник сталкивается с необходимостью зачистки электрического провода от изоляции. Существует несколько способов зачистки проводов, каждый из которых используется при различных ситуациях, материалах и объемах работ, а также в зависимости от наличия специального инструмента. В этой статье будут рассмотрены самые распространенные способы и инструменты для снятия изоляции.

Способы и инструменты для правильной зачистки проводов от изоляции

При электромонтаже в быту, когда не требуется снимать изоляцию с силовых проводов большого поперечного сечения или оптоволокна, используют такие инструменты как монтажный или канцелярский нож, бокорезы, паяльник или стриппер.

Использование ножа для зачистки кабеля

При отсутствии специальных инструментов очень часто, для снятия изоляции, применяют канцелярский или строительный нож.

При зачистке проводов с помощью такого ножа важно соблюдать некоторые правила: во-первых, зачистку нужно производить от себя (если лезвие соскочит – это обеспечит безопасность от порезов), во-вторых, лезвие ножа и ось провода должны находиться под максимальным углом друг к другу. Снимать изоляцию с проводника круговыми движениями перпендикулярно оси провода нужно с осторожностью. Так как можно повредить токопроводящую жилу, что ухудшит её электрические и механические свойства (в этом месте, при долгой эксплуатации провод может обломиться).

Реже используется специальный электромонтажный нож, который применяется для зачистки кабеля от внешней изоляции и не используется при малых сечениях проводников. Такой инструмент имеет специальную пятку, которая позволяет снимать верхний слой изоляции, не повреждая изоляционные слои токопроводящих жил.

Использование бокорезов для зачистки проводов

Бокорезы – инструмент, который требует некоторых навыков для выполнения правильного снятия изоляции с электрического провода.

При отсутствии таковых, предпочтительнее применять строительный или канцелярский нож.

Принцип снятия изоляции с помощью бокорезов следующий: инструмент размещают заточенной стороной против движения инструмента, далее круговым движением перпендикулярно оси провода изоляцию подсекают острыми кромками бокорезов, а затем легким движением стягивают её в сторону.

При использовании такого метода есть риск повредить жилу или вовсе её перекусить. Поэтому важно, чтобы усилие было незначительное, а инструмент острый.

Использование паяльника

Паяльник применяют в тех случаях, когда требуется снять изоляционный слой с тонких проводов при небольших объемах работ. Последовательность действий при таком способе следующая:

  1. Инструмент подключается к сети и нагревается до рабочей температуры;

  2. Жалом паяльника проводят в нужном месте на проводе;

  3. Снимают остатки изоляции руками.

Данный метод требует наличия у мастера паяльника, времени на разогрев паяльника и очистку жала после проведения работ. Использование паяльника обеспечивает целостность провода после зачистки и незаменимо при снятии изоляционного слоя со старых проводов с высохшей от времени изоляцией.

Профессиональная зачистка проводов с помощью стриппера

Каждый уважающий себя электрик, которому приходится часто снимать изоляцию с проводов, обязательно имеет в своем арсенале инструмент, именуемый стриппером.

Этот инструмент позволяет зачищать провода с сечением жилы от 0,5 до 6 кв. мм (существуют и более серьезные стрипперы, которые могут снимать изоляцию с более толстых проводов или специализированных, но в быту такие применяются редко). Использовать стриппер очень просто: достаточно взять провод, с которого нужно снять изоляцию и поместить его между губок инструмента, далее лёгким движением сжать рукоятки, при этом изоляция легко снимется с провода.

Профессиональный инструмент всегда используют электрики при больших объемах работ, так как это существенно снижает трудозатраты и время на демонтаж изоляции с проводов.

Как лучше зачистить коаксиальный кабель?

Снимать изоляцию с коаксиального кабеля достаточно просто. Чтобы понять, каким образом это сделать, нужно иметь представление о том, из каких элементов состоит такой кабель.

Коаксиальный кабель бывает в нескольких исполнениях:

  1. Тонкий – имеет проводник, диэлектрик, оплетку и внешнюю оболочку.

  2. Толстый – имеет все элементы тонкого проводника, а также специальную защитную пленку от помех.

Последовательность действий при зачистке любого типа коаксиального кабеля следующая:

  1. Круговым движением, перпендикулярно оси кабеля надрезается внешняя оболочка и стягивается с провода;

  2. Металлическая оплетка отгибается в сторону, а защитная пленка (при наличии) отрезается кусачками или также отгибается вместе с оплеткой;

  3. Круговым движением перпендикулярно оси кабеля надрезается слой диэлектрика.

    При этом важно производить это действие осторожно, чтобы не повредить ножом жилу провода.

  4. Далее диэлектрик снимают слегка прокручивая.

  5. Производится монтаж специального коннектора для такого типа кабеля (при этом имеет значение тип кабеля, так как от этого зависит диаметр коннектора).

Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех.



Как зачистить бронированный кабель?

Зачистка (разделка) бронированного кабеля – трудоемкий процесс, который выполняется непосредственно перед монтажом муфты и, в большинстве случаев, требует использования специализированного инструмента.

Все дело в том, что такой кабель, обычно, большого сечения, а защитный бронированный слой выполняется из металла (свинец, алюминий).





Схема разделки кабеля: 1 – защитный изоляционный слой; 2 – бронированный слой; 3 – свинцовая оболочка; 4 – поясная изоляция; 5 — фазная изоляция; 6 – жилы;

Последовательность демонтажа слоев изоляции и брони будет следующая:

Во-первых, общая изоляция надрезается ножом по кругу и вдоль, а затем снимается с кабеля;

Во-вторых, выполненный в виде ленты бронированный слой разматывается и отсоединяется с помощью зубила и молотка, ножниц по металлу (или другим инструментом по металлу).

В-третьих, кабельные жилы освобождают от свинцовой оболочки при помощи кольцевых надрезов острым ножом наполовину толщины защитной оболочки и затем с помощью плоскогубцев удаляют;

В-четвертых, снимают поясную изоляцию, разводят в стороны и зачищают от фазной изоляции каждую токоведущую жилу.

Для зачистки жил бронированного кабеля в профессиональных целях используют специальные ножницы для резки (бронерезка), с помощью них можно быстро зачистить кабель от общего изоляционного и бронированного слоя.



Как зачистить оптический кабель?

Технологий по разделке оптического кабеля существует несколько, и все они различаются друг от друга требованиями к инструментам и навыкам монтажника. Зачистка такого кабеля, в том числе зависит от муфты, которая будет использована при соединении. В одних случаях кевларовые нити, входящие в состав кабеля срезаются, а в некоторых – остаются и закрепляются в муфте.

В качестве инструментов для разделки оптического кабеля используют стрипперы (прищепки, модульные, ножевые), бокорезы, различные виды ножей (макетный, плужковый), плоскогубцы и другие. В продаже также имеются специальные наборы для работы с таким видом кабеля, например, НИМ-25 и прочие. Ниже рассмотрим этапы выполнения зачистки оптоволоконного кабеля.

1. Демонтаж внешней оболочки и троса

При снятии внешней оболочки кабеля используют специальный нож-стриппер для оптоволокна или аналогичный для силового электрокабеля. С помощью такого ножа делается круговой надрез вокруг оси оптического кабеля и два продольных реза. После чего снимают оболочку, состоящую из двух половинок.

На этом этапе важно выставлять точную толщину реза: если рез будет слишком глубоким, то существует большая вероятность повреждения оптического волокна, а если недостаточно глубокий, то снять изоляцию будет проблематично.

2. Снятие брони из стальной проволоки, гофрированной стальной ленты и кевларовых нитей

На этом этапе производят демонтаж брони с помощью тросокусов или бокорезов (кроме кевлара). При этом данные работы необходимо производить аккуратно и следить за тем, чтобы не оставалось острых кромок и заусенцев на элементах брони, которые впоследствии могут повредить оптоволокно.

Кевларовые нити срезаются при помощи специальных ножниц с керамическими накладками, так как обычный режущий инструмент при работе с кевларом быстро затупляется.

3. Зачистка модулей

Завершающим этапом перед монтажом в муфту оптического кабеля является снятие оболочек модулей. Эту работы выполняют при помощи стриппера (не забывая соблюдать толщину реза), круговым движением надрезая эту оболочку. Далее она стягивается с оптоволокна. При этом не следует прикладывать большое усилие, так как волокно может повредиться, что скажется на качестве связи.

Правильное снятие изоляции с различных видов кабелей – важный этап при производстве электромонтажных работ, от которого зависит работоспособность всей системы, её надежность и долговечность. Поэтому выполнять такую работу нужно ответственно и аккуратно.

Как правильно зачистить изоляцию

Зачистка провода от изоляции требуется во время ремонта и замены проводки, подключения дополнительных проводов к распределительным щиткам, наращивания провода и так далее. Из этой статьи вы узнаете, как правильно зачищать провода.

Какие особенности провода надо учитывать при зачистке

Перед зачисткой нужно оценить количество жил, тип изоляции и диаметр провода.

Как зачищать многожильные провода

Если в проводе одна жила, для зачистки достаточно снять с нее изоляцию. Если в проводе две и более жил, придется работать с двойной изоляцией.

С многожильным проводом работать сложнее

Особенность работы с многожильным проводом в том, что в первую очередь нужно снять общую изоляцию. Если вы работаете с ножом, сделайте продольный разрез на длину зачистки. При этом нельзя повреждать внутренние жилы кабеля.

Достаньте жилы из разреза, чтобы было проще визуально их контролировать. После этого сделайте поперечный надрез и снимите внешнюю изоляцию. Теперь можно зачищать каждую жилу провода. О других способах зачистки пойдет речь дальше.

Достаем жилы через продольный разрез

Как работать с разными типами изоляции

В качестве изоляции на проводах используются разные виды пластиков, металлическая оплетка и броня, обмотка из ткани.

Пластиковая изоляция легко снимается режущим инструментом, о котором пойдет речь ниже.

Для удаления металлической брони, например ленты из стали или свинца, потребуются ножницы электрика с зубцами на лезвиях. Эти ножницы делают из особо прочной стали.

Ножницы для работы с кабелем с ленточной броней

Металлическую оплетку из тонкой проволоки нужно аккуратно подрезать ножницами, расплести и снять.

Чтобы снять изоляцию из ткани, воспользуйтесь наждачной бумагой с мелким абразивом: нулевкой или единицей в зависимости от диаметра кабеля.

Зачем нужно знать диаметр провода

От диаметра провода зависит выбор инструмента для снятия изоляции. Для работы с кабелем небольшого диаметра можно взять ручной инструмент, например бокорезы. Для работы с кабелем с большим диаметром и несколькими видами изоляции понадобится набор инструментов, включая нож, усиленные ножницы и стриппер.

Как зачищать изоляцию в зависимости от доступного инструмента

Инструмент прямо влияет на простоту зачистки провода и трудозатраты монтера. Если с профессиональным инструментом зачистить любой провод можно одним движением в течение секунды, то с бытовыми инструментами зачищать провода придется дольше. Подробности ниже.

Как зачистить провод ножом

Этот инструмент чаще всего используют в быту. Если вы зачищаете изоляцию редко, действительно можно обойтись канцелярским или острым кухонным ножом.

Для этого возьмите нож в одну руку, а кабель во вторую. Направьте острие от себя и снимайте изоляцию с жилы. Лезвие ножа должно быть практически параллельным жиле кабеля. Тогда уменьшается вероятность ее повреждения.

Обратите внимание, делать круговые надрезы и ставить лезвие перпендикулярно проводу нельзя. Так можно повредить жилу.

Правильное положение лезвия при зачистке кабеля ножом

Если вы хотите иметь под рукой более удобный инструмент, приобретите монтажный нож для зачистки кабеля. Он имеет тупую пятку на острие, которая защищает жилы от повреждения.

Нож для снятия изоляции

Чтобы снять оболочку ножом с пяткой, сделайте небольшой надрез на свободном конце провода. Надрез нужен, чтобы завести пятку под изоляцию. Вставьте пятку под защитную оболочку и сделайте продольный разрез на нужную длину. Освободите жилы и срежьте свободную изоляцию.

Снимаем изоляцию ножом с пяткой

Как зачистить кабель бокорезами

Если у вас есть бокорезы, возьмите их так, чтобы заточенные кромки были направлены в противоположную от движения инструмента сторону. Аккуратно нажмите на ручки, чтобы не повредить жилы кабеля, но деформировать изоляцию. «Обкусайте» изоляцию с разных сторон. Стяните защитную оболочку с кабеля.

Снимаем изоляцию бокорезами

Как снять изоляцию стриппером

Стриппер – профессиональный инструмент для снятия изоляции. Его стоит приобрести, если вы по роду деятельности постоянно зачищаете провода. В зависимости от производителя и модели стрипперы имеют разную форму. Но принцип действия у инструмента этого типа один: он подрезает и снимает изоляцию с кабеля.

Чтобы удалить изоляцию, установите регулятор сечения в нужную позицию в зависимости от диаметра кабеля. Нажмите на рукоятку. Кабель зачищен.

Читайте также: Стрипперы: понятие, виды, использование

Работать со стриппером проще всего

Как зачистить изоляцию ручным зачистителем

Ручной зачиститель или съемник – еще один инструмент для быстрой зачистки кабеля. Чтобы снять изоляцию с помощью съемника, вставьте кабель в паз, зажмите его и прокрутите провод вокруг оси. Снимите изоляцию.

Ручной зачиститель кабеля

Как зачистить изоляцию паяльником

Этот метод использовать категорически не рекомендуется, так как при оплавлении изоляции выделяются токсические вещества. Тем не менее монтеры иногда используют паяльник или зажигалку для зачистки тонких проводов. Достаточно просто провести горячим жалом по изоляции или обжечь провод зажигалкой. Оплавленную изоляцию легко снять плоскогубцами или руками.

Обжигаем изоляцию зажигалкой

Читайте также: Опрессовка наконечников проводов: порядок и частые ошибки

Заключение

Изоляцию с провода можно снять с помощью профессионального или подручного инструмента. Если вы постоянно работаете с кабелем, приобретите профессиональный стриппер. С этим инструментом можно зачистить провод в течение секунды без усилий. В быту для зачистки можно использовать обычный нож. Пользоваться паяльником или зажигалкой в закрытом помещении не рекомендуется из-за вреда для здоровья, который наносят выделяющиеся при горении пластика вещества.

Как зачистить провод

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Обзор проекта

Зачистка провода — это не только фундаментальный навык работы с электричеством, но и неизбежный навык. Любой, кому нужно установить свет, розетку, выключатель или выполнить любой простой ремонт электрооборудования, должен будет зачистить провод. Возможность легко, быстро и точно зачистить провод определяет общее качество электротехнического проекта, а также вашу безопасность.

Что такое зачистка проводов?

Снятие изоляции с проводов Разрезает и удаляет термопластическое покрытие на отдельных одножильных или многожильных медных или других металлических проводах. Зачистка провода отличается от разрыва кабеля, при котором разрезается и удаляется большая внешняя пластиковая оболочка электрического кабеля.

3 способа зачистки провода

Инструмент для зачистки проводов в виде плоскогубцев

Pros

  • Недорогой

  • Легкий

  • Простота использования

Традиционный инструмент для зачистки проводов выглядит как пара тонких плоскогубцев. В закрытом режиме он имеет серию из пяти-семи режущих отверстий, соответствующих калибру проволоки. Датчики проволоки обычно штампуются на обеих губках устройства для зачистки проволоки. Обязательно используйте тот, который связан не только с размером, но и с типом провода. Многожильный и твердый — не одно и то же. Когда плоскогубцы открыты, отверстие раскрывается и становится полукругом.

Инструмент для зачистки проводов в виде плоскогубцев работает, вставляя провод с покрытием в одно из калиброванных полукруглых отверстий для зачистки. Например, провод калибра №14 должен быть вставлен в полукруг «14». Сжатие плоскогубцев закрывает две стороны, чтобы сформировать круг. Края отверстия для зачистки острые, поэтому они разрезают покрытие провода.

Инструмент для зачистки проводов в виде плоскогубцев недорог, легок и компактен, поэтому его можно легко разместить в небольших или труднодоступных местах. Но эти стриптизерши могут перерезать провод, если вы попытаетесь зачистить провод не того калибра.

Плоскогубцы для зачистки проводов могут зачищать провода от 6 AWG до 30 AWG, хотя обычно это разные модели. Типичная недорогая модель зачищает одножильный провод от 10 до 22 AWG. Отдельная модель зачищает многожильный провод от 16 до 26 AWG. Большинство моделей можно использовать как для сплошных, так и для натянутых, однако вы можете выбрать слот для натянутых. Натянутый размер 14 AWG подходит для сплошного слота 12 AWG.

Автоматический саморегулирующийся инструмент для зачистки проводов/нож

Минусы

  • Дорогой

  • Громоздкий

  • Тяжелый

Автоматические устройства для зачистки проводов отличаются от плоскогубцев двумя важными аспектами: методом разрезания покрытия провода и способностью устройства для зачистки проводов самостоятельно подстраиваться под калибр провода.

Проволочное покрытие разрывается на две части, а не разрезается острым лезвием. Это означает, что опасность перерезать провод практически отсутствует.

Инструмент для зачистки проводов может брать провод любого калибра в соответствии со спецификациями и зачищать его — нет необходимости вставлять провод в специально пронумерованное отверстие для зачистки.

Кроме того, некоторые автоматические саморегулирующиеся стрипперы способны отрывать и снимать оболочку кабеля с провода 12/2 и 14/2 Нм.

Качественная пара автоматических саморегулирующихся инструментов для зачистки проводов может быть достаточно дорогой, чтобы ограничить их набором инструментов электриков или мастеров-любителей. Кроме того, они настолько велики и тяжелы, что использовать их в тесных или опасных ситуациях может быть сложно или невозможно.

Ручная зачистка проводов

Профессионалы

  • Удобно

  • Недорогой

  • В наличии

Минусы

  • Возможны повреждения

  • Трудно

  • Медленно

Электрики и самодельщики веками вручную зачищали электрические провода. Хотя ручная зачистка никогда не должна быть вашим методом зачистки, она может помочь вам зачистить провод, когда лучшие инструменты недоступны.

Тупые ножницы работают лучше всего. Ножницы раскрыты. Затем проволока помещается в открытую V-образную форму лезвий ножниц. Вращение ножниц вперед и назад разрезает проволочное покрытие.

Ручная зачистка проводов — процесс медленный, и его трудно выполнить, не надрезав сплошной провод. С многожильного провода очень трудно снять покрытие, не разорвав часть жил.

  Плоскогубцы Авто Руководство
Метод Порезы Слезы Порезы
Простота в эксплуатации Умеренный Легкий Трудно
Скорость зачистки Умеренный Быстро Медленный
Повреждение провода Без повреждений или незначительные Нет Возможны серьезные повреждения
Сплошная проволока 10–18 AWG 10–20 AWG Любой калибр
Многожильный провод 16–26 AWG 12–22 AWG Любой калибр
Саморегулирующийся Нет Да Да
Кабельный рыхлитель Нет Да Да
Кусачки Да Да Нет
Стоимость от 15 до 20 долларов от 25 до 50 долларов от 2 до 5 долларов

Вопросы безопасности

Хотя зачистка проводов является безопасным занятием, неправильная зачистка проводов может привести к дуговым разрядам, пожарам, ударам током и другим опасным электрическим событиям. Зачистите провод правильно. Сохраните все нити в многожильных проводах. Не надрезать сплошной провод. Если вы повредили провод или его покрытие, обрежьте провод до неповрежденного участка.

Оборудование/инструменты

  • Инструмент для зачистки/резака в виде плоскогубцев
  • Автоматический саморегулирующийся инструмент для зачистки/отрезания проводов
  • Ножницы

Материалы

  • Проволока с термопластичным покрытием

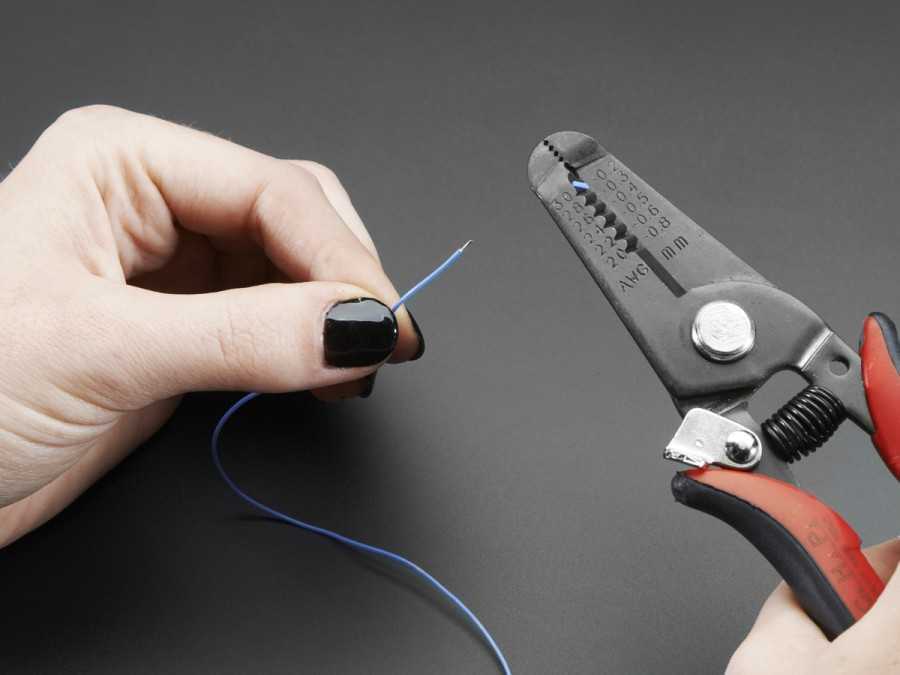

Как зачистить провод с помощью плоскогубцев/резаков

  1. Определите калибр проволоки

    Определите номер сечения провода (№ 12 и № 14 — обычные калибры в домашнем хозяйстве). Когда провода собраны в кабели, калибр провода обычно напечатан на пластиковой оболочке.

    Наконечник

    Например, если на оболочке написано «12/2 Type G NM (UL)», первая цифра обозначает сечение провода: #12.

  2. Поместите провод в отверстие для зачистки

    Разделите провода в комплекте кабеля, чтобы у вас был лучший доступ к проводу, который вы хотите зачистить. Поместите провод в одно из полукруглых отверстий для зачистки, которое соответствует калибру провода. Отверстие для зачистки будет местом разреза.

  3. Выжимные ручки

    Держите длинный конец проволоки свободной рукой. Другой рукой аккуратно сожмите ручки инструмента для зачистки проводов. Не скручивайте и не сжимайте более одного раза.

  4. Потяните снятое покрытие

    Не отпуская рукоятки, потяните стриппер в сторону, чтобы удалить покрытие с провода.

Как зачистить провод с помощью автоматических стрипперов/резаков

  1. Колесо регулировки натяжения

    Хотя автоматический инструмент для зачистки проводов считается саморегулирующимся, провода меньше 10 калибра могут выскальзывать из головок для зачистки. Найдите механизм регулировки (зубчатое регулировочное колесо на многих марках) и поверните его.

  2. Поместите провод в стриппер

    Поместите провод в головки инструмента для зачистки проводов. Центр двух головок — это точка, в которой будет отделяться покрытие проволоки.

  3. Выжимные ручки

    Медленно сожмите ручки инструмента для зачистки проводов. Головы стриптизерши будут хвататься за каждую сторону провода и двигаться в противоположных направлениях. Проволочное покрытие разорвется ровно посередине.

  4. Удаление зачищенного покрытия провода

    При зачистке ближе к концу провода на 1 дюйм или менее сжатие рукояток также приведет к смещению покрытия с провода, и покрытие отпадет. Если этого не произошло, снимите провод с инструмента для зачистки проводов и вручную снимите покрытие.

Как вручную зачистить провод

  1. Открытые ножницы

    Взявшись одной рукой за ручки ножниц, откройте лезвия ножниц, пока они не окажутся на расстоянии около 2 дюймов друг от друга на концах.

  2. Поместите проволоку в лезвия

    Поместите проволоку между лезвиями в букве «V», где лезвия встречаются. Переместите руку так, чтобы она крепко удерживала лезвия на месте. Лопасти не должны свободно двигаться.

  3. Вращение проволоки или ножниц

    Поверните проволоку несколько раз. Кроме того, вы можете крепко держать проволоку и несколько раз повернуть ножницы.

  4. Потяните снятое покрытие

    Не снимая проволоку с ножниц, переместите ножницы в сторону, чтобы снять зачищенное покрытие с проволоки.

Зачистка кабеля

Расти и Даниэль

Наша новая линейка пенетраторов WetLink (WLP) упрощает установку кабельных пенетраторов на кабели. Чтобы убедиться, что ваш кабель хорошо работает с WLP, его необходимо правильно зачистить. Многие кабели имеют толстые оболочки, экраны, обертки или наполнители, которые могут затруднить зачистку. В этом руководстве содержится информация о том, как правильно зачищать кабель для использования с WLP.

При работе с острыми инструментами всегда используйте все необходимое защитное снаряжение и соблюдайте осторожность. Мы рекомендуем использовать стойкие к порезам перчатки при резке и зачистке кабеля. Это руководство предоставляется в качестве руководства, и вы должны следовать ему на свой страх и риск.

Если вы будете часто зачищать большое количество кабелей, мы рекомендуем приобрести наш инструмент для зачистки оболочек кабелей WetLink. Он прост в использовании и помогает получить чистые, однородные полосы на большинстве типов кабелей.

Зачистку оболочки также можно выполнить с помощью острого ножа, например, универсального ножа или ножа X-Acto.

Вам также понадобятся:

  • Защитные, стойкие к порезам перчатки
  • Кусачки для проволоки и маленькие ножницы

На следующем рисунке показаны различные части кабеля, о которых пойдет речь в этом руководстве. Все кабели будут иметь кабельную оболочку и жилы. Экранирование, обмотка или наполнители могут присутствовать или отсутствовать в конкретном кабеле, который вы зачищаете.

При зачистке и подготовке кабеля к использованию с пенетраторами WetLink очень важно помнить о следующих рекомендациях.

  • Оболочка кабеля должна быть разрезана прямо поперек, перпендикулярно кабелю. Прямой перпендикулярный срез необходим для того, чтобы оболочка кабеля полностью вошла в пенетратор WetLink и чтобы обеспечить надлежащую работу. Оболочка кабеля, которая не установлена ​​полностью, может не обеспечивать надлежащую герметизацию.
  • Экранирование, обертка и наполнители кабелей должны быть удалены аккуратно. Любой незакрепленный экран, обертка или наполнители могут помешать кабелю полностью войти в пенетратор или помешать уплотнению.
  • Избегайте повреждения изоляции проводника. Случайный разрез изоляции может привести к короткому замыканию между проводниками.

В следующем разделе показано, как правильно снять оболочку с помощью съемника оболочки кабеля WetLink. Если вы используете обычный канцелярский нож, вы можете перейти к следующему разделу Снятие оболочки кабеля с помощью ножа.

1. Инструмент для зачистки оболочки кабеля WetLink имеет подпружиненную рукоятку, которая подходит для кабелей диаметром от 4,5 до 29 мм.мм. Нажмите на ручку и поместите стриппер на конец кабеля.

2. Отрегулируйте высоту лезвия в соответствии с толщиной оболочки кабеля, вращая головку лезвия с накаткой.

3. Поместите стриппер в нужное место так, чтобы открытая сторона рукоятки была обращена от вас. Поверните стриппер вокруг кабеля, чтобы выполнить круговой разрез вокруг оболочки кабеля.

При коротких полосках куртка обычно легко снимается в этом месте. Устройство для обрезки кабельных оболочек WetLink имеет два дополнительных режима резки, облегчающих зачистку более длинных участков или трудно удаляемых оболочек кабелей.

Продольный разрез
