Как подобрать кабель для удлинителя

Кабель для удлинителя

Подбор оптимального марко-размера кабеля для удлинителя — не слишком сложный вопрос для профессионалов. Мы постараемся прояснить его и для тех, кому данная информация понадобится в бытовых и полупрофессиональных целях.

Считается, что для удлинителя лучше всего выбирать кабеля, имеющие достаточно высокий класс гибкости и резиновое изоляционное покрытие, который хорошо выдерживает многократные перегибы, низкие температуры. Этим критериям лучше всего соответствуют КГ (хладостойкое исполнение КГ-ХЛ) и КГН. В отдельных случаях допускается применение марок с ПВХ-изоляцией, к примеру, ПВС или ПРС.



Марки кабелей для удлинителя



Марка КГ

Кабель гибкий, так расшифровывается маркирование КГ, отлично зарекомендовал себя при эксплуатации на открытых пространствах, включая производственные и строительные площадки. КГ стоек к многократному изгибанию (от 30 тыс. циклов), существенным механическим нагрузкам, в том числе на сдавливание, хорошо переносит холод (до -40 С) и жару (до +50 С), но не «любит» прямые солнечные лучи. Паспортный период службы — 4 года. Европейский аналог данной марки — кабель XYMM.

Исполнение КГ-ХЛ имеет аналогичные технические параметры, но более стойко к морозу, до -60 С. При экстранизких температурах марка не «дубеет» и сохраняет свои механические и электрические характеристики.

Марка КГН

Похожее на КГ изделие, марка КГН имеет несколько меньший срок эксплуатации, 2,5 года, и отличается по температурному режиму: -30/+50 С. Кабель допустимо использовать в средах, в которых на него возможно непосредственное попадание масел, агрессивных химических веществ или искр. Марка КГН также требует защиты от солнечных лучей.



Марка ПВС

В отличие от КГ и КГН марка ПВС проявляет стойкость к влиянию прямого солнечного освещения, но на низких температурах ведет себя не лучшим образом.

Поэтому, несмотря на паспортный температурный диапазон, -25/+40 С, данный кабель лучше использовать в теплое время года. Количество циклов на изгибание — 30 тыс., срок службы — 6 лет.



Марка ПРС

Этот провод для удлинителя может применяться для монтажа линий внутри помещений и сооружений, а также на открытых пространствах. Температурный режим от -40 до + 40 С. В остальных характеристиках марка аналогична ПВС. Похожая марка от европейских производителей — RN.



Сечение кабеля для удлинителя

Минимальным сечением кабеля, которое необходимо выбрать для изготовления удлинителя, считается 1,5 мм2. В этом случае переноска мощностью 3,5 кВт сможет поддерживать общую нагрузку на сеть в пределах 5 кВт. Марко-размер КГ 3х1,5 будет оптимальный для 220 В линий, КГ 4(5)х1,5 — для 380 В.

Важно учесть, что при увеличении длины переноски потеря мощности может компенсироваться большим показателем сечения кабеля для удлинителя.

Работая с нами Вы получаете:

БЕСПЛАТНАЯ ДОСТАВКА

БЫСТРАЯ ОТМОТКА

ФИЛИАЛЫ ПО РФ

СОБСТВЕННЫЙ СКЛАД

Подпишитесь на рассылку

Прайсы. Наличие. Акции. Скидки до 20%

какой выбрать для высокой нагрузки, какое сечение и толщина должна быть, советы по самостоятельному изготовлению

Как правильно выбрать провод и самому сделать хороший удлинитель. Меры безопасности при изготовлении и эксплуатации. Важные нюансы.

Содержание

1. Удлинитель своими руками: что стоит помнить
2. Какой провод лучше всеговыбрать для переноски
3. Как расчитать мощность на переноску
4. Меры безопасности
5. Полезное видео

Удлинитель своими руками: что стоит помнить

Электрический удлинитель или переноска присутствуют в каждом доме и офисе. Потребность в этом простом электротехническом устройстве возникает, когда требуется подключить электрооборудование в отсутствии стационарной розетки или электроинструмент в труднодоступном месте.

Инструкция по сборке:

Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.

При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.
[stextbox id=»warning»] Изоляция жилы для заземления желто-зеленого цвета. Важно правильно подключить ее к соответствующим клеммам. [/stextbox]
Для безопасного использования изделия необходимо:

1. Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
2. Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук

[stextbox id=»info»]В магазине можно купить уже готовый блок для сборки удлинителей.

[/stextbox]

3. Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.

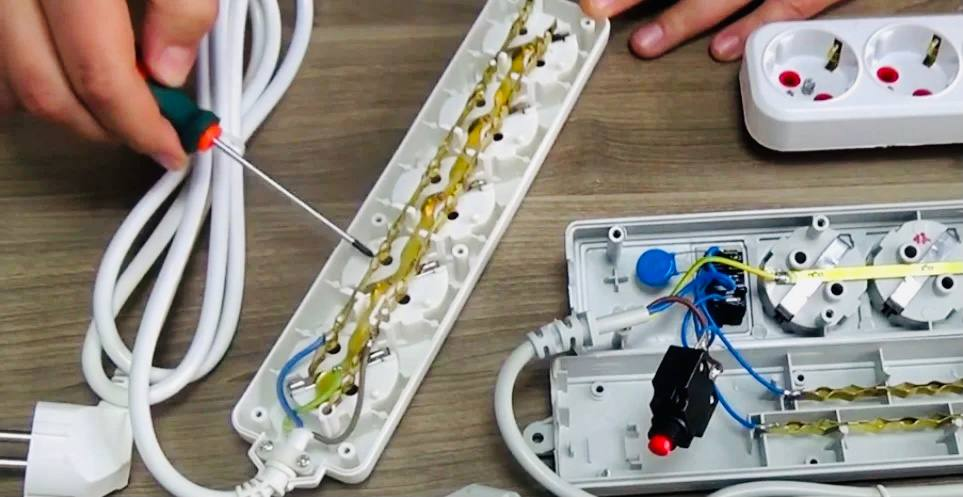

Порядок сборки:

1. Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
2. Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.
3. Проверить удлинитель с помощью мультиметра.
4. Закрутить шурупы, закончить сборку.

[stextbox id=»warning»]При соединении провода и вилки, изоляция должна быть плотно прижата специальным зажимом. В противном случае, при выдергивании шнура из розетки нагрузка будет регулярно ложиться на контакты. Они быстро ослабнут и начнут нагреваться. [/stextbox]

Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.

Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.

Какой провод лучше всего выбрать для переноски

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током. Это важно, поскольку провод удлинителя находится в открытом доступе.

Всем требованиям соответствует провод марки ПВС. Он прекрасно себя зарекомендовал в быту и на строительной площадке. ПВС провод имеет высокую степень гибкости, справляется с серьезными механическими нагрузками.

Изоляция провода марки ПВС выполнена из ПВХ-пластика. При длительном использовании в условиях крайних температур: ниже -25 градусов и выше +40 он потрескается.

Поэтому при эксплуатации удлинителя в жестких температурных условиях с частыми перемещениями стоит использовать кабель марки КГ с резиновой оболочкой и изоляцией.

Как расчитать мощность на переноску

Расчет сечения по мощности нагрузки:

Самый популярный вариант выбора кабеля при сборке удлинителя в домашних условиях ПВС3*1. 5 и ПВС3*2.5. Сечение провода такое, как у электропроводки в доме: 1.5 или 2.5 кв.мм. в подавляющем большинстве. Удлинитель становится продолжением домашней электрической сети и защищен автоматическим выключателем от короткого замыкания.

[stextbox id=»warning»]При необходимости можно воспользоваться более точным расчетом по току нагрузки. [/stextbox]

Но если планируется подключение мощных электроприборов, таких как сварочный аппарат, обогреватель или перфоратор, необходимо рассчитать полную мощность нагрузки и выбрать сечение кабеля.

Это просто. Надо суммировать мощности всех электроприборов, которые одновременно будут подключены к удлинителю. Это значение округлить в большую сторону до ближайшего типового в таблице электротехнического справочника. По нему выбрать сечение для проводника с медными жилами.

[stextbox id=»warning»]Превышение номинальной мощности использования электрического кабеля ведет к нагреванию, короткому замыканию и пожару. [/stextbox]

Меры безопасности

При использовании удлинителя требуется соблюдать следующие меры предосторожности:

• не допускать использование с электрической нагрузкой выше допустимой;
• избегать попадания воды внутрь;
• контролировать целостность и исправность вилки, розеток и шнура;
• ремонтировать можно только в выключенном состоянии;
• нельзя прокладывать провод под коврами, обоями, через дверные пороги;
• запрещается скручивать и перегибать шнур.

Своими руками можно сделать надежный и удобный удлинитель, который будет соответствовать вашим требованиям, и стоить меньше готового аналога.

Полезное видео

Правильный размер удлинительного шнура имеет решающее значение для безопасности

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Ана Кадена

Удлинители предлагают средства расширения электрических цепей дома или мастерской, когда к лампе, прибору или инструменту подключен слишком короткий шнур, чтобы добраться до нужного места. У большинства людей есть несколько удлинителей, которые они держат под рукой для этой цели. Однако часто не учитывается то, что эти удлинители должны иметь размер, соответствующий силовой нагрузке, воздействующей на них.

Характеристики удлинительного кабеля

Удлинители различаются по номиналу в зависимости от силы тока, которую они могут безопасно нести, и мощности, которую они могут выдержать, — оба из которых определяются сечением провода. Номинальная сила тока для каждого удлинительного шнура должна быть указана на бирке, прикрепленной к каждому кабелю, но эта этикетка не всегда может присутствовать или быть видимой.

При выборе удлинителя важно определить мощность и силу тока, которые будут потребляться инструментом или устройством, подключенным к удлинителю. С простыми устройствами, такими как лампы, радиоприемники, телевизоры и другая электроника, в большинстве случаев вполне приемлем обычный бытовой удлинитель. Обычно в этих основных удлинителях используется провод 16-го калибра.

Все становится сложнее, когда вы используете удлинитель для устройств с двигателями или устройств, выделяющих тепло любого рода. Электрическая нагрузка этих предметов значительно выше, поэтому с ними нельзя использовать легкие удлинители. Еще больше усложняет вопрос длина удлинителя. В более длинных удлинителях сопротивление электрическому току выше, а вероятность перегрева больше. Сверхмощный удлинитель длиной 5 футов, питающий настольную пилу, редко перегревается, но удлинитель длиной 50 футов с проводом того же калибра может оказаться недостаточным для этой работы.

Нажмите «Воспроизвести», чтобы узнать, почему размер удлинителя имеет решающее значение для безопасности

Подходящий удлинитель для нагрузки

Удлинители должны быть рассчитаны на нагрузки, которые по крайней мере равны или, предпочтительно, превышают требования, необходимые для эффективной работы инструмента. Можно использовать удлинитель длиной 50 футов или менее на основе приведенной ниже таблицы, но при длине более 50 футов следует использовать шнур следующего более крупного размера, чтобы компенсировать падение напряжения из-за естественного сопротивления провода.

Калибры проводов удлинителя, номинальная сила тока и мощность
Калибр проволоки	Номинальная сила тока	Номинальная мощность	Бывший в употреблении электроинструмент
#18	5 А	600 Вт	Шлифовальный станок, дрель, лобзик
#16	7 А	840 Вт	Ленточная шлифовальная машина, сабельная пила
#14	12 А	1440 Вт	Циркулярная пила, торцовочная пила, фрезерный станок
#12	16 А	1920 Вт	Настольная пила, Радиальная пила

Ель / Ана Кадена

Напоминание о безопасности

Особое внимание следует уделить электрическим обогревателям. Вы никогда не должны использовать удлинитель для подключения одного из этих обогревателей к источнику питания. Многочисленные пожары в домах произошли, когда обогреватели были подключены к удлинителям из-за их высокой мощности и силы тока. Вместо этого обогреватели следует подключать непосредственно к электрическим розеткам, но даже в этом случае вы должны соблюдать осторожность, чтобы не превысить номинальную силу тока этой цепи. Если вы обнаружите, что при включении обогревателя срабатывает автоматический выключатель или перегорает предохранитель, вам следует попробовать другую цепь с более толстым проводом и большим номинальным током автоматического выключателя.

Выбрасывайте или ремонтируйте удлинители, в которых отсутствует заземление, имеются признаки сильного износа, трещины или порезы, или если сквозь внешнюю оболочку шнура виден оголенный провод. Шнуры без заземления могут быть опасны для пользователя. Зазубрины и оголенные провода могут привести к поражению электрическим током.

Кроме того, обязательно осмотрите концы вилок на удлинителях на наличие повреждений. В местном хозяйственном магазине есть сменные вилки, которые можно использовать для продления срока службы удлинителя, при условии, что сам шнур находится в хорошем состоянии.

Ель / Ана Кадена

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Глава 11: Электричество. ЦКЗ.

Выбор безопасного электрического удлинителя

Если вам не всегда везет с электрической розеткой, расположенной именно там, где она вам нужна, вы почти наверняка пользуетесь электрическими удлинителями по всему дому. Однако большинство людей не понимают, насколько опасным может быть использование неподходящего шнура. Комиссия по безопасности потребительских товаров США предупреждает, что поврежденные и неправильное использование удлинителей может быть чрезвычайно опасным. Каждый год из-за удлинителей происходит более 1700 пожаров в жилых домах, в результате которых погибает около 100 человек и около 110 человек получают травмы. Большинство отказов удлинителя можно предотвратить, просто используя правильный тип шнура для работы.

Предупреждение

Даже самый лучший удлинитель для работы может быть опасен, если он поврежден: Никогда не используйте поврежденный удлинитель и запланируйте его немедленную замену.

Чем опасны удлинители

Удлинитель по сути представляет собой пучок изолированных электрических проводов с вилкой на каждом конце. Электрический ток, протекающий по проводам, выделяет тепло, а когда по проводу протекает слишком большой ток, он может перегреваться и расплавлять пластиковую изоляцию проводов, вызывая короткие замыкания и пожары.

Обычно это не проблема, когда вы подключаете устройство напрямую к розетке с помощью заводского шнура, потому что производитель выбрал размер шнура, соответствующий потребности в электрическом токе или нагрузке , , которая требуется устройству. Но если вы используете удлинитель меньшего размера, чтобы увеличить длину этого шнура прибора, вы можете превысить безопасную грузоподъемность удлинителя, и результат может быть катастрофическим.

Нажмите «Воспроизвести», чтобы узнать, почему размер удлинителя имеет решающее значение для безопасности

Калибр и длина удлинительного шнура

Электрические удлинители бывают разных типов, длины и размеров. Два важных фактора определяют нагрузочную способность любого шнура, его способность проводить электрический ток:

• Калибр провода: Толщина или диаметр провода влияет на то, какой ток может пропускать провод и насколько сильно он нагревается.
• Длина:  Длина удлинительного шнура влияет на падение напряжения или на величину потери напряжения из-за сопротивления проводов шнура.

Калибр – это числовая оценка диаметра медной проволоки, идентифицируемая номером американского калибра проводов (AWG). Например, шнур 12 AWG на 120 В содержит провода калибра 12 и предназначен для использования со стандартными розетками на 120 В. В рейтинговой системе AWG чем меньше число, тем толще провод.

Падение напряжения — это эффект, который снижает напряжение электричества в проводке из-за электрического сопротивления. Чем длиннее провод или шнур, тем больше падение напряжения. По этой причине длинные удлинители имеют меньшую пропускную способность, чем более короткие шнуры того же размера AWG.

Например, шнур 18 AWG может быть рассчитан только на нагрузку от 5 до 7 ампер (ампер) при длине до 25 футов. Чтобы получить такую ​​же номинальную нагрузку с кабелем длиной 50 футов, шнур должен иметь больший провод 16 AWG. Из-за падения напряжения лучше всего использовать самый короткий удлинитель для работы.

DNY59 / Getty Images

Удлинители для легких условий эксплуатации

Удлинители для легких условий эксплуатации напоминают шнур лампы. Эти шнуры никогда не должны использоваться ни с чем, кроме очень легких устройств. Их особенно опасно использовать с обогревателями и другими приборами, выделяющими тепло, такими как тостеры или утюги для одежды, которые потребляют большие электрические нагрузки. Шнуры для легких условий эксплуатации часто не заземлены: у них есть только два штыря вилки и нет третьего провода и штыря для заземления, поэтому вам никогда не следует использовать устройства с трехконтактным заземленным шнуром.

• Применение: лампы, часы и другие легкие электрические устройства, потребляющие до 7 ампер. длина до 100 футов: используйте провод 14 AWG

Удлинители для средних нагрузок

Шнуры для средних нагрузок обычно представляют собой удлинители с заземлением, которые включают третий провод и вилку для заземления. У них есть вилки, в которые можно вставлять трехштырьковый шнур с заземлением.

• Использование: телевизоры, компьютеры и другие устройства, потребляющие до 10 Ампер мощности. до 100 футов: используйте провод 12 AWG

Сет Джоэл / Getty Images

Удлинители для тяжелых условий эксплуатации

Сверхмощные удлинители подходят для подачи от 10 до 15 ампер мощности.
