Металлические кабельные лотки — применение, типы и размеры

Лотки для прокладки кабеля

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 10.03.2020

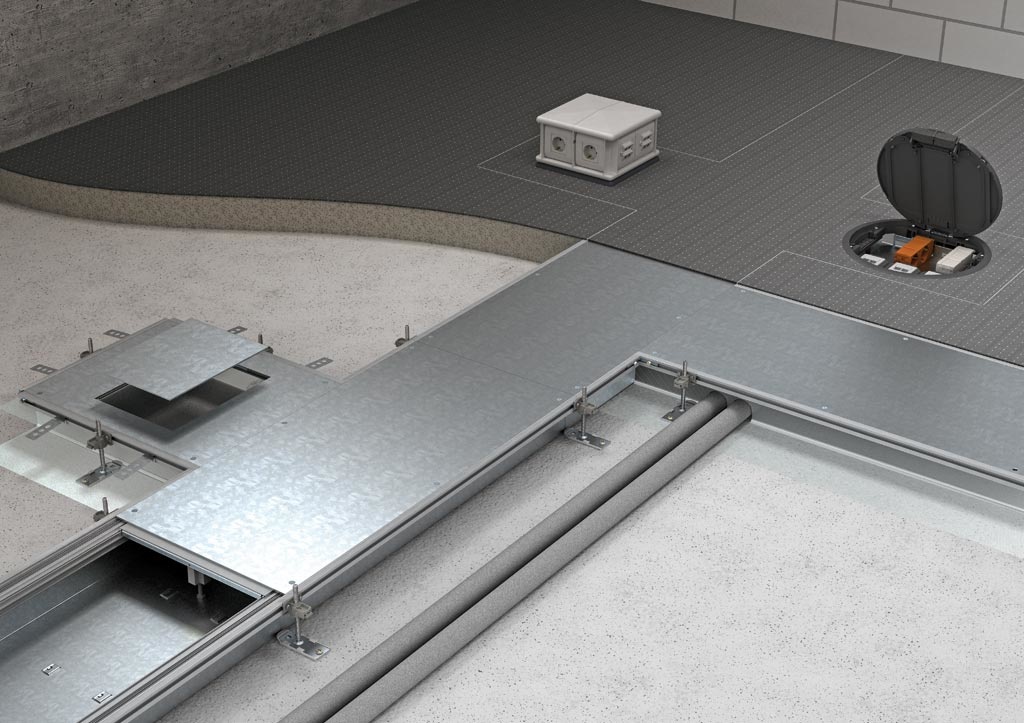

В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля. Производится она обычно из металла, который обработан антикоррозийным покрытием.

Применение металлических кабельных лотков позволяет значительно повысить рентабельность эксплуатации здания и надежность функционирования инженерных сетей, а также помогает избежать механических повреждений.

Качественные лотки для укладки кабеля позволяют создавать системы сложнейших конфигураций, с различными поворотами, креплениями и разветвлениями. Металлические кабель каналы выглядят аккуратно и эстетично, независимо от того, какого они размера и для каких целей устанавливаются. Оцинкованные стальные лотки монтируются как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды.

Типы кабельных лотков

Лотки для проводов изготовляют из стального прута или тонколистовой нержавеющей стали. Стойкость к коррозии обеспечивается в основном путём оцинкования. Хотя стандартный оттенок металлических элементов серый, изделия окрашивают в любой цвет по шкале RAL.

Лотки для укладки кабеля бывают следующих видов:

сплошные,
перфорированные,
проволочные,
лестничные.

Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.

Размеры кабельных лотков

Металлические лотки для кабеля производят в нескольких стандартных типоразмерах. Это касается и высоты бортика, и длины, и ширины конструкции.

Высота борта варьируется от 30 до 200 мм, длина лотка – от 2 до 3 м, ширина основания– от 50 до 800 мм, а толщина стали 0,7 — 2 мм. Выбор лотков осуществляется, исходя из того, что нужно получить в конкретной ситуации. Если нужно купить кабель лоток определенного типоразмера, то к нему нужно покупать и свой набор фурнитуры, а в каждой ситуации он разный, хотя в него обязательно входят соединители и угловые элементы.

Монтаж металлических кабельных лотков

Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.

Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:

Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.

Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.

Рекомендуемые статьи

Электроустановочные изделия Ecoplast серии LK 45 и LK 60

November

2016

Краткое содержание:

Серия LK 45
Серия LK 60

Статья ознакомит вас с электроустановочными изделиями Ecoplast серий LK 45 и LK 60.

Открыть

Серия Legrand Cariva — качество для жизни

July

2015

В этой статье мы расскажем про:

Монтаж
Электробезопасность
Дизайн
Светорегуляторы
Особенности

И другая полезная информация по серии Cariva.

Открыть

Поздравляем с Международным женским днем!

March

2021

Примите поздравление с Международным женским днем!

Открыть

Новый инструмент Cabeus для удаления оболочки различных типов кабелей

May

2022

Новый инструмент для удаления оболочки различных типов кабелей.

Открыть

Кабель-каналы для прокладки трасс кондиционера ДСК Angara

June

2020

Прежде чем кондиционер начнет создавать благоприятный климат в помещении, его требуется установить и провести коммуникации. Сделать все это эстетично помогут специальные кабельные каналы.

Открыть

Новые кабельные стяжки Cabeus – надёжный выбор!

April

2021

Теперь кабельные стяжки отличаются высокими механическими свойствами и стойкостью к перепадам температуры.

Открыть

Рекомендуемые товары

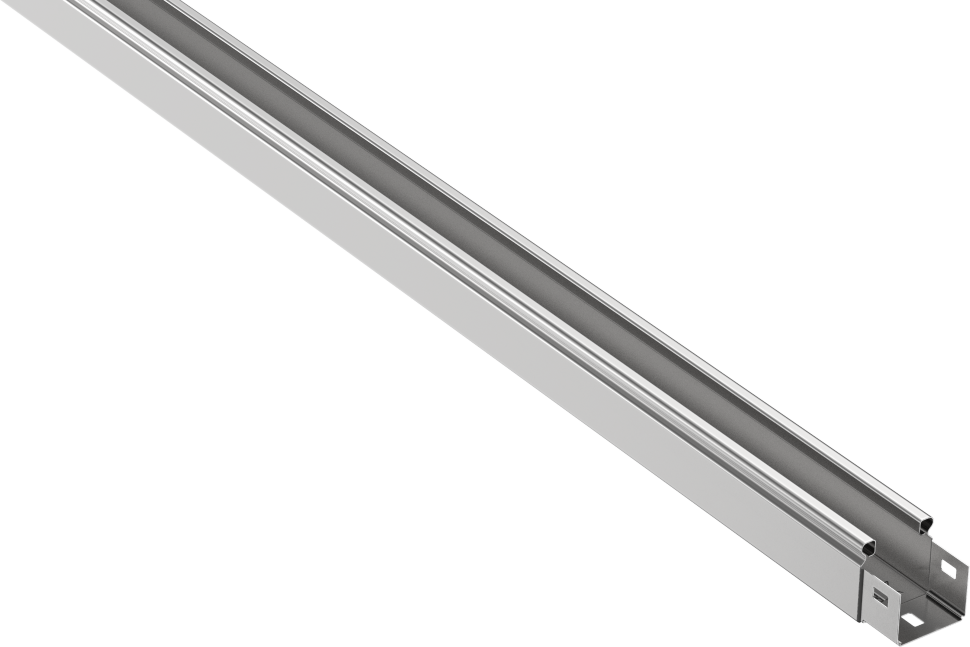

Лоток листовой неперфорированный 50х50 L3000 сталь 0.6мм S3 DKC SNL3505

Артикул: SNL3505

Цена: 222,84 ₽

От 25 000 ₽ 222,84 ₽

От 100 000 ₽ 222,84 ₽

Лоток листовой перфорированный 50х50 L3000 сталь 0. 6мм S3 DKC SPL3505

Лоток листовой перфорированный 50х50 L3000 сталь 0.6мм S3 DKC SPL3505

Артикул: SPL3505

Цена: 222,84 ₽

От 25 000 ₽ 222,84 ₽

От 100 000 ₽ 222,84 ₽

IEK CLP10-050-050-055-3 Лоток перфорированный 50х50х3000х0.55 (дл.3м)

Артикул: CLP10-050-050-055-3

Цена: 176,08 ₽

От 25 000 ₽ 176,08 ₽

От 100 000 ₽ 176,08 ₽

Как правильно выбрать кабельные лотки?

Металлические лотки для кабеленесущих систем. Критерии выбора.

Выбор элементов кабеленесущей системы определяется типом кабеля, который там прокладывается. Идет ли речь о чувствительных проводах передачи данных, которые для экранирования должны прокладываться на определенном расстоянии друг от друга, или о силовых кабелях, требующих хорошего теплоотведения. Кроме того, кабеленесущая система должна вмещать и длительный срок защищать проложенный в системе кабель. Именно эти критерии и определяют параметры, учитываемые при выборе элементов кабеленесущей системы. К таким критериям относятся геометрические размеры кабелей, тип кабеля, прочность элементов система, долговечность системы, безопасность самой системы, оптимальность набора элементов для монтажа системы, конечная стоимость готовой трассы.

Критерий	Определяемый параметр
Диаметр кабеля или пучка связанных кабелей	Высота стенки лотка
Количество кабелей или пучков кабелей	Ширина лотка
Минимальный радиус изгиба кабеля	Радиус изгиба фасонных аксессуаров
Нагрев кабеля	Тип лотка по перфорации
Вес кабелей	Тип лотка по несущей способности
Степень защиты кабеля от внешних воздействий	Наличие/отсутствие перфорации и/или крышки на лоток
Климатические условия размещения трассы	Толщина антикоррозийной обработки Метод антикоррозийной обработки
Время монтажа системы, стоимость	Количество соединителей и аксессуаров, Цена каждого элемента

Рассмотрим подробнее критерии определяющие параметры лотков:

— Диаметр кабелей и их количество определяют высоту борта лотка и его ширину.

Высота стенки лотка должна быть больше, чем диаметр прокладываемого кабеля или максимального размера пучка связанных кабелей; Ширина лотка должна быть больше, чем сумма диаметров общего количества кабелей или сумма диаметров общего количества пучков прокладываемых кабелей.

— Минимальный радиус изгиба кабеля, указываемый производителем кабеля. Радиус изгиба фасонных аксессуаров должен быть больше минимального изгиба кабелей. Наиболее чувствительны к соблюдению минимального радиуса изгиба кабеля опто-волоконные кабели из-за оптической природы проходящей энергии.

— Требования по теплоотводу от кабелей. От того, какого рода энергия протекает через кабель, зависит нагрев кабеля. При нагреве происходит потеря мощности в кабеле, что нежелательно. Отведению тепла от кабелей способствует дополнительное пространство в лотке. Таким образом, если кабель не подвержен нагреву (телекоммуникационный), то выбирают узкий лоток с высокой стенкой для укладки кабелей в несколько слоев, если кабель подвержен нагреву – выбирают широкий лоток с невысоким бортом для укладки кабеля в один слой.

Кроме того, если требования по отводу тепла жесткие – выбирают перфорированный лоток или проволочный лоток.

— Вес общего количества кабелей определяет требуемую несущую способность лотка. Чем толще сталь, использованная для производства лотка, чем выше бортовая стенка лотка, тем выше прочность и, следовательно, несущая способность лотка. Самую большую нагрузку способны нести лотки лестничного типа. Металлические лотки как перфорированные, так и неперфорированные обладают одинаковой нагрузочной способностью. Проволочные лотки обладают наименьшей нагрузочной способностью.

— Степень защиты кабелей от внешних воздействий, регламентируется Системой классификации степеней защиты от проникновения твердых частиц и воды IP. Степень защиты определяется типом кабеля, указывается производителем кабеля. Степень защиты определяется как типом лотка, так и внешними условиями монтажа трассы. Минимальная степень защиты у проволочных лотков, максимальная степень защиты у неперфорированных лотков с крышками.

— Климатические условия размещения трассы влияют на степень коррозии. Температура окружающей среды, влажность воздуха может широко колебаться, сама атмосфера может содержать агрессивные выбросы, морскую соль, твердые частицы, может быть ветер, дождь, землетрясения. Для увеличения стойкости к коррозии в неблагоприятных условиях металлические лотки оцинковывают различными способами, где главным параметром является толщина слоя оцинковки. Чем толще слой оцинковки, тем выше антикоррозийная защита лотка.

Для размещения трассы внутри помещений достаточно использовать гальванически оцинкованные лотки с толщиной слоя цинка 2,5-10 мкм; или оцинкованные по методу Сендзимира (конвейерное цинкование) лотки с толщиной слоя цинка около 20 мкм.

Для наружного размещения трассы или размещения во влажных помещениях применяют оцинкованные лотки методом горячего погружения с толщиной слоя цинка 40-60 мкм.

Для размещения трассы в тоннелях, в пищевой или химической промышленности применяют лотки из нержавеющей стали.

Для размещения трассы в особо агрессивных условиях и/или при наличии требований к внешнему виду лотков применяют лотки, покрытые сверху оцинковки специальными красками палитры RAL.

— Скорость и стоимость монтажа системы являются взаимосвязанными параметрами, так как конструктивные решения, обеспечивающие высокую скорость монтажа системы, требуют дополнительных затрат в производстве элементов системы что удорожает такую продукцию. Недорогие лотки и аксессуары с прямыми концами требуют соединительных элементов и резьбовых соединителей, что увеличивает время монтажа системы. Для оптимизации затрат необходимо учитывать наличие разнообразие фасонных, соединительных элементов у конкретных производителей.

Проволочные лотки — Grainger Industrial Supply

Проволочные лотки

50 изделия

Эти кабельные лотки покрыты проволочной сеткой для прокладки и поддержки кабелей малого диаметра, таких как кабели передачи данных. Сетка позволяет воздуху проходить через лоток, обеспечивая вентиляцию и охлаждение кабеля, предотвращая тепловое повреждение. Сетка гладкая, чтобы предотвратить порезы или истирание кабеля во время установки. Также известные как корзинчатые лотки, лотки из проволочной сетки могут быть вырезаны или согнуты в таких конфигурациях, как изгибы, наклоны и тройники, для размещения сложных кабельных трасс. Эти лотки устанавливаются на стенах, над головой или под полом при установке всего объекта и идеально подходят для скрытия кабеля в помещениях без панельных потолков. Кабельные лотки с проволочной сеткой устанавливаются как системы с прямыми секциями, фитингами и аксессуарами, соединяющимися для формирования прохода.

Straight Section Wire Mesh Trays
Straight Connectors for Wire Mesh Trays
Clamp Connectors for Wire Mesh Trays
Cable Dropouts for Wire Mesh Trays
Brackets for Wire Mesh Trays
Кронштейны для проволочных лотков
Потолочные опоры для проволочных лотков
Подпольные опоры для проволочных лотков
разъемы на стойке для лотков проволочной сетки
Проводные сетки. Loading…
Прямые соединители для проволочных лотков
Прямые соединители для проволочных лотков
Загрузка …
Clamp Connectors для лотков с проволочной ячейкой
Clamp Connector Loading…
Кабельные отводы для проволочных лотков
Кабельные отводы для проволочных лотков, сортировка по ширине, по возрастанию
Loading. ..
Brackets for Wire Mesh Trays
C Bracket
Brackets for Wire Mesh Trays C Bracket
Loading…
Универсальный кронштейн
Кронштейны для проволочных лотков Универсальный кронштейн
Загрузка . ..
Подпорные брекеты для соревнований
0788888. 7.108.78. 7.8.78.78.7.700.70078.
7.88.700.700.700.700.7007.700.7007.700.78.700.700.78.700.78.70078.
. Загрузка…
Потолочные опоры для проволочных лотков0005
Загрузка …
Подземные опоры.
Загрузка…
Соединители для проволочных лотков
0005
Loading…
Wire Mesh Tray Cutters
Wire Mesh Tray Cutters
Loading. .
Примечание: доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.
Системы кабельных лотков
Системы кабельных лотков от MP Husky
Лестничные кабельные лотки состоят из двух продольных лонжеронов, соединенных отдельными поперечными элементами, и обеспечивают надежную защиту боковых поручней и прочность системы благодаря фитингам с плавным радиусом и широкому выбору материалов и отделки. Доступные материалы: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь. Расстояние между перекладинами кабельного лотка доступно в размерах 6, 9, 12 и 18 дюймов, а глубина загрузки доступна в пределах от 3 до 9 дюймов.». Кабельный лоток MP Husky Ladder сертифицирован CSA, UL, NEMA и одобрен для использования в ядерных установках и обычно используется в приложениях с промежуточными и длинными пролетами опор от 12 футов до 40 футов, а также в качестве системы поддержки силового кабеля или кабеля управления.
Канальные кабельные лотки состоят из цельной, вентилируемой или цельной нижней секции канала, обеспечивающей экономичную опору для кабельных ответвлений и кабельных ответвлений от системы магистральных кабельных лотков. количество кабелей, когда кабелепровод нежелателен и поддерживается один силовой кабель или несколько кабелей управления или сигнальных цепей.Поддерживаемая частота с короткими и средними пролетами опор от 5 до 10 футов.Кабельный лоток канала MP Husky либо с вентиляцией, либо со сплошным дном и оснащен глубиной от 1-1/4 дюйма до 1-3/4 дюйма и шириной 3 дюйма, 4 дюйма или 6 дюймов. Его компактный размер облегчает размещение и подключение к оборудованию. Канальные кабельные лотки доступны в следующих материалах: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь.

Состоит из вентилируемого или цельного днища, заключенного в продольные лонжероны. Обеспечивает вентиляцию благодаря дополнительной частоте опоры для кабеля и нижней конфигурации, обеспечивающей опору для кабеля через каждые 4 дюйма или менее. Доступен в металлических и неметаллических материалах. Обычно используется с кабелями управления и контрольно-измерительных приборов в приложениях с умеренным выделением тепла с короткими и промежуточными опорными пролетами от 5 футов до 20 футов. Дно желоба может быть выполнено из плоского листа или гофра, что в 3 раза прочнее и в 21 раз жестче, чем днище из плоского листа. Гофрированные швы между соединительными секциями исключают необходимость соединения нижних швов. Глубина загрузки: от 3 дюймов до 9″ Доступные материалы: алюминий, сталь с прокатным цинкованием, сталь HDGAF, нержавеющая сталь, алюминий или сталь, соответствующие требованиям NEMA 8A — 20C+’.
Однорельсовые кабельные лотки с опорой по центру проекты, которые не требуют традиционных двойных боковых направляющих.Самые быстрые системы поддержки кабеля для установки и обеспечивают максимальную свободу для ввода и вывода кабеля из системы.Кабельные лотки с одной направляющей обычно используются для прокладки силовых кабелей низкого напряжения, где максимальная свобода кабеля, боковое заполнение и скорость установки являются важными факторами. Ступени Husky Centray® поставляются уже прикрепленными поперек через верхнюю или нижнюю часть центральной трубчатой направляющей. Centray EZ-Clip или соединительный соединитель с двумя болтами быстро и легко соединяет секции вместе. Система кабельных лотков экономит время и деньги, поскольку не требует угловых фитингов, что снижает трудозатраты на установку на 50 % и на 75 % меньше компонентов и оборудования по сравнению со стандартными лотками.

Husky Way — это экономичная и простая система поддержки кабеля. При использовании дополнительных крышек она становится полностью закрытой системой поддержки кабелей. Гладкое сплошное дно и опциональная крышка скрывают кабели, когда важна эстетика. Возможна быстрая отгрузка.

Стекловолоконные кабельные лотки из пластика, армированного волокном (FRP), обеспечивают надежную поддержку кабеля в коррозионно-активных средах. Доступны как полиэфирные, так и винилэфирные смолы, и все компоненты содержат УФ-защиту. ингибиторы и поверхностная вуаль для защиты от коррозионных элементов и соответствия огнестойкости ASTM E-84; Полиэстер 680, винилэфир 1025 Класс 1 Огнестойкость и самозатухающие требования ASTM D-635. Системы кабельных лотков MP Husky из стекловолокна прошли испытания и доказали свою эффективность в суровых условиях морской нефтегазовой отрасли. Наш кабельный лоток из стекловолокна дает вам грузоподъемность стали, а также неотъемлемые характеристики, обеспечиваемые технологией Pultrusion: непроводимость, немагнитность и устойчивость к коррозии. Эти характеристики снижают опасность поражения электрическим током и делают наши кабельные лотки из стеклопластика прозрачными для радиоволн, радаров и микроволн.

Кабельные лотки с проволочной сеткой и проволочной корзиной обеспечивают удвоенную опорную поверхность кабеля для лучшей поддержки передачи данных и прокладки оптоволоконных кабелей, а также экономии времени и денег в проектах поддержки кабелей с меньшими нагрузками. Рабочая площадка, адаптируемая в полевых условиях система поддержки, в первую очередь для низковольтных, телекоммуникационных и оптоволоконных кабелей. Кабельные лотки с проволочной сеткой доступны из оцинкованной, окрашенной и нержавеющей стали, проволочной сетки. Кабельные лотки с проволочной сеткой обычно используются для телекоммуникационных и оптоволоконных приложений и устанавливаются на коротких опорных пролетах, от 4 до 8 футов. Уникальная конструкция EasyConnect от MP Husky с системой сетки 2″ x 4″ делает его очевидным выбором для наиболее полной поддержки чувствительных волоконно-оптических и коммуникационных кабелей.

Установка перфорированного кабельного лотка в 3 раза быстрее благодаря революционной системе UNIKLIP®, позволяющей экономить время. Перфорированный кабельный лоток доступен шириной от 50 мм до 900 мм. Ширина измеряется внутри между боковыми стенками. Перфорированный прямой кабельный лоток имеет стандартную длину 3 м. Перфорированный кабельный лоток имеет стандартную схему прорезей для всей линейки кабельных лотков. Основанный на повторяющемся шаблоне прорезей шириной 12 мм на 8 мм и длине 20 мм на 8 мм, шаблон прорезей перфорированного кабельного лотка подходит для кабельных стяжек, бандажей и кабельных скоб с креплениями M6. Подробнее см. в разделе «Проектирование кабельных лотков». Обратные фланцы перфорированного кабельного лотка для средних нагрузок подходят для применений, в которых прокладывается кабель для средних нагрузок. Нагрузки должны поддерживаться на коротких и средних пролетах. Обратные фланцы из перфорированного кабельного лотка для тяжелых условий эксплуатации подходят для применений, в которых кабельные лотки с большой нагрузкой
должны поддерживаться на более длинных пролетах

Кабельный лоток MP Husky доступен по всему миру через нашу сеть авторизованных агентов по кабельным лоткам.
Чтобы связаться с агентом по кабельным лоткам MP Husky в США, нажмите USA Cable Tray

Чтобы связаться с агентами MP Husky по кабельным лоткам в Канаде по поводу сертифицированного CSA кабельного лотка, нажмите Canada Cable Tray CSA
Чтобы связаться с агентами MP Husky International по кабельным лоткам щелкните Международный кабельный лоток
Чтобы связаться с MP Husky Нажмите кнопку MP Husky Cable Tray напрямую.
