Назначение силового кабеля: Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

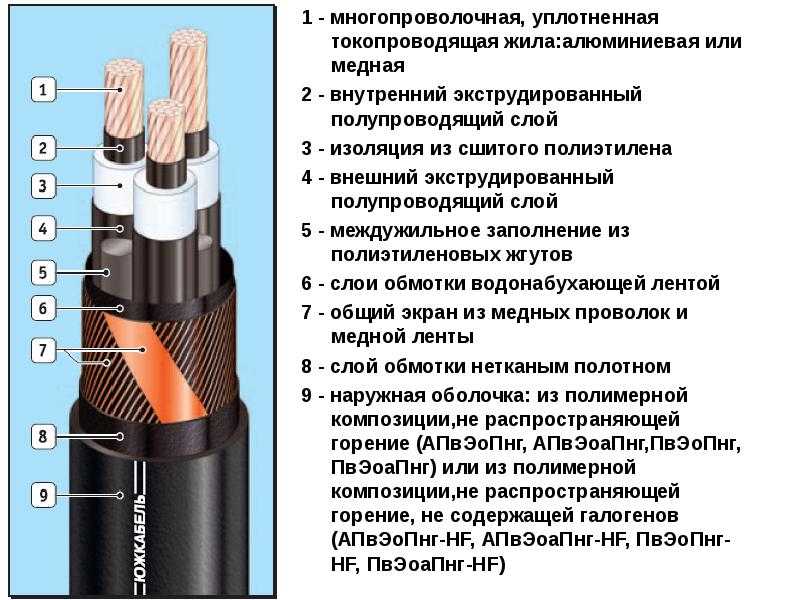

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

• Токопроводящих жил.
• Изоляции каждой жилы.
• Оболочки.
• Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв. , а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

• Медь более пластична, поэтому не ломается при частых перегибах.
• Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
• Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

• Количеству жил (1-5).
• Материалу жилы (медь, алюминий).
• Площадью поперечного сечения.
• Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т. д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

• В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
• Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
• Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
• Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
• После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

• Количество жил.
• Площадь сечения в мм кв.
• Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

• Кабель ААБл. Устройство и маркировка. Параметры и применение
• Кабель ВББШВ. Виды и устройство. Применение и параметры
• Провод ПУГВ. Маркировка и устройство. Параметры и применение
• Провод ПУГНП. Устройство и особенности. Популярность и опасность
• Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
• Шинопроводы. Виды и устройство. Применение и особенности
• Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
• Провод ШВВП. Виды и устройство. Маркировка и применение
• Провод ППВ. Устройство и параметры. Маркировка и применение
• Провод ПВ. Виды и особенности. Характеристики и применение
• Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
• Кабель NYM. Устройство и применение. Характеристики и как выбрать
• Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж
• Кабель КГ. Устройство и маркировка. Характеристики и применение
• Провод ПВС. Виды и устройство. Характеристики и применение
• Кабель ВВГ. Виды и устройство. Характеристики и применение
• Контрольные кабели. Виды и устройство. Маркировка и применение
• Электрические провода. Виды и устройство. Маркировка и особенности
• Сечение по ГОСТу или ТУ. Особенности и отличия

Что такое силовой кабель

Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.

Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:

1. Жила, осуществляющая передачу тока;
2. Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
3. Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.

Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.

В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.

Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.

Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.

В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.

Затем следуют знаки, указывающие на тип изоляции:

• В – из поливинилхлорида
• Ц — бумажная, пропитанная не стекающим составом
• НР – резиновая, не поддерживающая горение
• П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:

• С – свинцовая
• А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
• О – наличие оболочки у каждой жилы
• П – полиэтиленовая или из сополимера полиэтилена
• В – поливинилхлорид

Броневая защита обозначается и означает:

• Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
• Бн – то же, что и Б, но покрытие еще и не горючее
• БбГ – броня, выполненная из профильной стальной ленты
• К – из круглых, стальных, оцинкованных проволок с защитным покровом
• П – то же, что и К, только проволока плоская.

Экранирование обозначается:

• Э – медный по изолированной жиле
• Эо – общий экран сердечника из меди для трехжильного кабеля
• г – герметизация в продольном направлении набухающими в воде лентами
• га — поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:

• нг – не горючий
• нг LS – не горючий, с низким дымовым и газовым выделением
• Г – гибкий

Кабель питания и управления

Силовые кабели передают энергию от источника к оборудование. Кабели управления посылают сигналы для управления работой оборудование. Продукция включает кабели от 601 до 15 кВ и 15,1 кВ и выше, а также бумажный силовой кабель, переносной силовой кабель и сварочный кабель.

Все типы проводов с твердой диэлектрической изоляцией и кабели покрыты, в том числе термореактивными (сшитый полиэтилен и резина) и из термопласта, одно- и многожильные, с рубашкой, в оболочке или бронированный для силовых и управляющих приложений.

Продукты есть используется для передачи и распределения электроэнергии для нормальные условия установки и обслуживания, как в помещении, так и на открытом воздухе, воздушные, подземные или подводные.

Члены NEMA разрабатывают и защищать отраслевые позиции, связанные с международной торговлей и тарифы, а также государственные вопросы.

Контактное лицо: Халед Масри

• Заявки
• Стандарты
• Компании
• Продукция
• Виды деятельности
• Ресурсы

• Airport lighting
• Electric vehicle charging
• Gas tube sign and ignition
• Mining, petrochemical refineries, and earth moving machinery
• Street lighting
• Submarine power
• Transmission

Loading. ..

Loading. ..

Загрузка…

• Разработка отраслевых стандартов
• Выступает за обновления Национального электротехнического кодекса ^® (NEC) и других строительных норм и правил
• Участвует в Международной электротехнической комиссии (IEC) TC20 Power and Контрольный комитет и IEC TAG 20, который консультирует Национальный комитет; добровольно на должности экспертов США в рабочих группах TC 20 и поддерживает NEMA в качестве секретаря Технической консультативной группы США
• Поддерживает связи с Алюминиевой ассоциацией, Медной ассоциацией, Ассоциация инженеров по изолированным кабелям (ICEA), Американская национальная Институт стандартов (ANSI), Испытательные материалы Американского общества (ASTM), Национальная ассоциация противопожарной безопасности (NFPA) и страховщики Лаборатории (UL) по вопросам, связанным со Стандартами и соответствием оценка

• Поддерживает комитет по проводам и кабелям ANSI C8 секретариат и поддерживает несколько совместных стандартов с ICEA и Ассоциация производителей электрооборудования Канады (EEMAC), включая WC 26/EEMAC 201 Binational Wire and Cable Packaging , UL 1072 Стандарт для силовых кабелей среднего напряжения , и CANENA (Совет по гармонизации электротехнических стандартов).
  Наций в Северной и Южной Америке) в своих усилиях по гармонизации для методы испытаний проводов и кабелей, изложенные в UL 2556 Методы испытаний проводов и кабелей

• ​Форум NEMA Wire & Cable Forum объединяет лидеров мнений и отраслевые эксперты вместе, чтобы обсудить тенденции, возможности и проблемы.

Набор инструментов для двигателей и генераторов Узнать больше

Инструментарий промышленной автоматизации Узнать больше

NEMA MW 1000 — магнитная проволока

Узнать больше

Присоединяйтесь к NEMA

Узнайте больше

Кабель питания

— полное руководство, которое вам нужно знать

Фактически, если не во всех помещениях используется кабель питания, сколько домов или рабочих мест нормально функционируют без помощи электричества? Ответ НИКАКОЙ.

Специалисту по электрике легко определить различные силовые кабели и их назначение. Для неопытного человека это сложная задача. Неправильный выбор силового кабеля представляет опасность для человека как в жилых, так и в общественных местах.

Чтобы понять, как работают силовые кабели, читайте дальше!

Глава первая. Что такое силовые кабели

Что такое кабель питания?

Другое название силового кабеля — портативный шнур. Силовые кабели — это кабели с двумя электрическими проводниками, которые помогают передавать электроэнергию. Обычно они подключаются к настенной розетке или удлинителю для передачи электроэнергии.

Как это работает?

Они служат для различных целей и совместимы с различными конструкциями и материалами. Силовые кабели подходят для электроснабжения, промышленных и коммерческих рынков. Эти кабели подходят для имитации, освещения, сварки и многого другого.

Эти типы кабелей подходят для временного источника питания, а не для постоянного. Хотя некоторые силовые кабели функционируют как постоянное средство электроснабжения зданий. При подаче электроэнергии к двигателям и приборам силовой кабель становится сервисным шнуром.

Типы материалов оболочки: оболочка из ПВХ и резиновая оболочка

Оба материала оболочки являются изоляционными материалами для силовых кабелей. Оболочка из ПВХ представляет собой низковольтный изоляционный материал. ПВХ означает поливинилхлорид. Он прост в обслуживании и маслостойкий. Куртки из ПВХ также устойчивы к воздействию других химических веществ. К сожалению, когда оболочка из ПВХ горит, в воздух выделяются вредные газы. Эти газы, такие как густой дым и газообразный хлористый водород, вредны для здоровья человека. Кроме того, оболочка из ПВХ может потерять свои изоляционные свойства, если она открыта для солнечного света.

Резиновая оболочка представляет собой органический изоляционный материал. Как и оболочка из ПВХ, она также маслостойкая. Этот материал делает силовые кабели очень гибкими. Однако с возрастом он становится твердым и ломким. Но, как только резина трескается, она теряет свои теплоизоляционные свойства. Еще одной интересной особенностью резиновой куртки является то, что она устойчива к ультрафиолетовому излучению и присутствию озона. Все эти качества зависят от формы резиновой оболочки. Поэтому он также подходит для тяжелых условий эксплуатации.

Особенности силового кабеля

Силовые кабели имеют гнездовой проводник, который подключается к любому устройству в случае съемных проводов. Таким образом, это помогает предотвратить опасность наличия выступающего штифта, поскольку это представляет большую угрозу для жизни.

Имеет фиксирующую скобу, предохраняющую от грубого обращения с силовым кабелем. Они облегчают работу оборудования в соответствии с требованиями безопасности. Таким образом, электрические токи достигают отдаленных мест.

Кроме того, эти кабели имеют шнуры. Эти шнуры представляют собой предохранители, контрольную лампу и датчик тока. Шнуры являются щитом для сдерживания воздействия электромагнитных помех. Более того, эти шнуры помогают предотвратить неправомерное отключение с любой стороны кабеля.

Таким образом, силовые кабели обладают подходящими характеристиками, которые делают окружающую среду безопасной, если соединение выполнено правильно к правильному каналу.

Глава вторая: Типы силовых кабелей

Кабель питания переменного тока

Что такое кабель питания переменного тока?

Силовой кабель переменного тока означает переменный кабель. Этот тип силового кабеля предназначен для подключения к электрооборудованию в зданиях и различных местах. Он бывает разного напряжения, номинального тока, формы и размера. Кабель питания переменного тока состоит из основной вилки, которая соединяется с гибким шнуром.

Как это работает?

Для эффективной работы включение/выключение питания должно быть установлено правильно. Более того, шнур кабеля питания переменного тока подключается к любому устройству, которому для работы требуется электричество. Таким образом, это облегчает торговлю электроприборами. Кроме того, кабель питания переменного тока в некоторых случаях также является частью электроприбора. То есть он остается с устройством на постоянном соединении.

Кроме того, он хорошо работает для удобства потребителей и на благо людей, импортирующих электротовары. Он также подходит для проводки здания. Этот силовой кабель относительно безопасен и помогает уменьшить электрические помехи.

Кроме того, он снижает тепловыделение, а кабель питания переменного тока легко заменить.

Кабель питания постоянного тока

Что такое кабель питания постоянного тока?

Кабель питания постоянного тока — это аббревиатура от кабеля питания постоянного тока. Это позволяет электрическому заряду течь в одном направлении. Он легко протекает через проводник, полупроводники или изоляторы. Примером силового кабеля постоянного тока является батарея.

Как это работает?

Позволяет преобразовывать в переменный ток, например инвертор. Таким образом, он способствует производству алюминия и электрохимическим процессам. Кроме того, при строительстве железных дорог в городских районах этот тип силового кабеля выгоден.

Помогает при замене аккумуляторов электронных систем и двигателей на большие источники питания.

С помощью силового кабеля постоянного тока возможна передача большого количества энергии из удаленной среды в сеть переменного тока.

В автомобильной промышленности, телекоммуникациях и высоковольтной передаче электроэнергии используется силовой кабель постоянного тока.

Подводя итог, можно сказать, что как кабели питания переменного тока, так и кабели питания постоянного тока способствуют передаче информации. Но они передают электричество, используя разные напряжения.

Глава третья: Типы разъемов кабеля питания — международный стандарт IEC60320

Что такое IEC 60320?

МЭК означает Международная электротехническая комиссия. Это набор стандартов, который определяет неблокирующие устройства, которые соединяют силовые кабели с электрическими устройствами в диапазоне напряжений 250 В. IEC 60320 — это стандарт, которому отдают предпочтение многие страны. Буква «C» в IEC 60320 означает стандарт кода разъемов IEC 60320.

Муфта C1/C2

Что такое?

Соединитель C1/C2 представляет собой разъем и розетку, совместимые с электрическими приборами.

Приложение

Соединитель C1/C2 для электробритв

Соединитель C5/C6

Что такое?

Похоже на персонажа Микки Мауса. Другое название соединителя C5/C6 — соединитель типа «клеверный лист».

Применение

Он совместим с ноутбуками, блоками питания, проекторами, настольными компьютерами и некоторыми последними моделями ЖК-телевизоров LG.

Муфта C7/C8

Что такое?

Другое название этого соединителя цифра -8. Опять же, это результат крестообразной формы разъема.

Он имеет три контакта и позволяет пользователю выбирать положение разъема по своему вкусу. Кроме того, он позволяет использовать приборы с двойным напряжением.

Приложение

Этот переходник подходит для кассетных магнитофонов, аккумуляторных радиоприемников, зарядных устройств, блоков питания портативных компьютеров, полноразмерного аудиовизуального оборудования и других устройств.

Муфта C13/C14

Что такое?

Используется кабель питания с подходящей вилкой, которая подключается к одному концу устройства, а другой конец к разъему C13.

Приложение

Они подходят для компьютеров, маршрутизаторов, серверов и даже коммутаторов. Более того, соединители C13/C14 помогают подавать питание от блока распределения питания к серверу.

Муфта C15/C16

Что такое?

Характеристики аналогичны соединителю C13/C14, за исключением небольших отличий. Уникальная разница между соединителем C13/C14 и соединителем C15/C16 заключается в номинальной температуре.

Применение

Муфты C15/C16 прекрасно совместимы с горячими бытовыми приборами, такими как чайники.

Муфта C15A/C16A

Что такое?

Эти соединители аналогичны соединителям C15/C16, за исключением того, что они имеют более высокие температурные характеристики. Температурный диапазон C15A/C16A составляет 155°C.

Применение

Подходят для кипячения бытовых приборов.

Муфта C17/C18

Что такое?

Этот соединитель очень похож на соединитель C13/C14, но они раскопаны.

Приложение

Подходит для серии электронных пишущих машинок IBM Wheelwriter, аудиоприложений, блоков питания игровых консолей Xbox 360 и больших ЭЛТ-телевизоров 1990-х годов.
Муфта C19/C20

Что такое?

Он прямоугольной формы и заземлен. Его штифты параллельны длинной оси лицевой стороны муфты.

Приложения

Соединители C19/C20 подходят для ИТ-приложений, использующих большие токи, таких как рабочие станции и серверы высокой мощности, источники бесперебойного питания, большие сетевые маршрутизаторы, PDU, коммутаторы, блейд-корпуса и другое оборудование.

Муфта C21/C22

Что такое?

Это тип соединителя, в котором используется высокая тепловая мощность IEC. Это не очень распространенный тип соединителя, но в будущем на него возлагаются большие надежды. Многие энергосистемы находят этот соединитель очень полезным. В условиях очень высокой температуры муфта C21/C22 эффективно справляется с тепловыми характеристиками.

Применение

Эти соединители хорошо подходят для сильноточного оборудования, такого как серверы данных или блейд-серверы.
Муфта C23/C24

Что такое?

Это незаземленный вариант C19/C20 с двумя проводниками.

Применение

Эта муфта плохо работает при высоких температурах, как муфты C23/C24. Они работают при максимальной температуре 70°C.

Для повышения производительности важно использовать муфты. Однако неправильного выбора муфт достаточно, чтобы испортить столь ожидаемый результат производства.

Глава четвертая: Типы вилок силовых кабелей. В разных странах действуют разные стандарты

В разных странах существуют разные предпочтения в отношении выбора вилок. Этот выбор зависит от определенных факторов, влияющих на него. Существует множество типов вилок кабеля питания, доступных на выбор. К ним относятся:

Североамериканская вилка: NEMA 5-15P (тип B)

Является аббревиатурой Национальной ассоциации производителей электрооборудования. Он также известен как трехштырьковая вилка с заземлением. Он имеет два плоских параллельных лезвия с круглым плоским штифтом, расположенным над и под ними.

Женской формой NEMA 5-15P является NEMA 5-15R.

Применение

NEMA 5-15P подходит для электронных устройств, таких как ноутбуки. Такие страны, как Северная Америка, Канада, Панама и Мексика, предпочитают эту вилку.

Европейская вилка: CEE 7/7 (тип E, тип F)

Что такое?

CEE — это аббревиатура Международной комиссии по правилам утверждения электрического оборудования. Европейская вилка распространена в европейских странах.

Имеет круглую форму с двумя закругленными штифтами и гнездом.

Применение

Все европейские страны, поддерживающие стандарт CENELEC, используют эту вилку. Однако такие страны, как Дания, Ирландия, Кипр, Мальта, Италия, Швейцария и Гибралтар, не используют эту вилку.

Вилка UK (тип G)

Что такое?

Вилка UK представляет собой лезвие прямоугольной формы с треугольным рисунком. Он также имеет встроенный предохранитель.

Приложение

Вилка широко используется в Великобритании, Ирландии, Кипре, Сингапуре, Малайзии, Гонконге и многих других странах.

Другие стандарты: JIS C8303 (тип I), AS/NZS 3112 (тип A.B) и т. д.

Что такое?

Этот тип вилки популярен в некоторых других странах. В любом случае выбор типа вилки силового кабеля в этих странах соответствует стандарту IEC 60320.

Application

Такие страны, как Австралия, Бразилия и Япония, используют вилки других стандартов.

Глава пятая: Дополнительные сведения о силовых кабелях

В силовом кабеле больше, чем кажется на первый взгляд. Некоторые другие компоненты силовых кабелей включают в себя:

Удлинительный кабель питания

Что такое?

Существуют различные способы классификации удлинительных силовых кабелей. Он также известен как удлинитель, удлинитель, удлинитель питания, удлинитель с блокировкой и удлинитель для тяжелых условий эксплуатации.

Применение

Удлинительный кабель питания подходит для внутреннего и наружного использования, а также для использования с водонепроницаемым удлинителем.

Гибкий кабель

Что такое?

Гибкий кабель — другое название гибкого шнура, гибкой веревки и гибкого шнура.

Применение

Гибкие кабели необходимы для производства материалов из ПВХ и резиновых кабелей для любого применения.

Кабельный барабан

Что такое?

Другие названия кабельной катушки: катушка для шнура, катушка для проволоки, удлинительная катушка и пластиковая катушка.

Применение

Этот кабель позволяет скручивать длинные удлинительные кабели с двумя или четырьмя разъемами.

Силовые кабели не существуют изолированно. Они требуют участия различных других компонентов, таких как гибкий кабель, кабельная катушка и удлинительные силовые кабели.

Глава шестая: Cloom Tech-Специальная технология силовых кабелей

Имя Cloom Tech является синонимом превосходства в области кабелей. Мы являемся надежным поставщиком услуг кабельного телевидения, который может настроить услуги кабельного телевидения в соответствии с вашими потребностями.
