Принцип работы греющего саморегулирующего кабеля: Греющий кабель саморегулирующийся. Рассказываем, как выбрать.

Содержание

Греющий кабель от профильного гиганта Raychem

Пользу от применения нагревательного кабеля Райхем на производстве и в быту трудно переоценить. Греющий кабель это ключевой элемент системы обогрева прилегающей территории и отдельных участков помещения.
Проводник широко используется для предотвращения замерзания воды (жидкостей):

  • в технологических объектах (трубопроводе, цистернах, резервуарах, других емкостях)
  • в канализационных трубах
  • на подъездных путях, ступенях, площадках перед входом в здание
  • в теплицах
  • на поверхности кровли, в водостоках
  • при утеплении полов

Принцип действия системы антиобледенения и снеготаяния прост. Он основан на преобразовании электрической энергии в тепловую. Выделяют 2 типа греющего кабеля: резистивный и саморегулирующийся.

Особенности резистивного греющего кабеля

Название говорит о том, что основой теплообразования является постоянное неизменяемое по всей длине проводника электрическое сопротивление. В поперечном сечении кабеля видна металлическая жила, выделяющая тепло, а также изоляционное волокно, обеспечивающее безопасность использования конструкции.

Повышенная эластичность оболочки позволяет проводнику принимать любую форму, а также складываться в несколько слоев. Готовые секции определенной длины нарезают на заводе-производителе и снабжают специальными муфтами. Недостаток конструкции один – невозможность самостоятельно нарезать фрагменты нужной длины, что усложняет монтаж и укладку проводника.

Заказать онлайн резистивный греющий кабель, купить по выгодной цене

Особенности саморегулирующегося нагревательного кабеля Raychem

1) тепловыделение напрямую зависит условий окружающей среды, то есть Райхем выдает ровно столько тепла, сколько нужно.

2) возможно нарезание проводника на фрагменты необходимой длины.

3) упаковка в «барабаны» облегчает перемещение и монтаж конструкции.

Cаморегулируемый греющий кабель

Саморегулируемый кабель, цена которого была исследована в пределах нашей страны, зависит от сечения, мощности.

Заказать онлайн саморегулирующий греющий кабель, купить по выгодной цене

Саморегулируемые греющие кабели

BTV параллельного типа

Поддерживаемая температура до 65°C

QTVR параллельного типа

Поддерживаемая температура до 110°C

XTV параллельного типа

Поддерживаемая температура до 120°C

KTV параллельного типа

Поддерживаемая температура до 150°C

Греющие кабели с ограничением мощности обогрева

    Поддерживаемая температура до 230°C


Греющие кабели с постоянной мощностью обогрева параллельного типа

    Поддерживаемая температура до 125°C
    Поддерживаемая температура до 200°C


Греющие кабели последовательного типа с полимерной изоляцией

    Поддерживаемая температура до 160°C
    Поддерживаемая температура до 180°C


Греющие кабели с минеральной изоляцией

    Греющие кабели с минеральной изоляцией и медной оболочкой
    Греющие кабели с минеральной изоляцией и медноникелевой оболочкой
    Греющие кабели с минеральной изоляцией и оболочкой из нерж. стали
    Греющие кабели с минеральной изоляцией и оболочкой из инконеля


Комплектующие для систем саморегулируемых и самоограничивающихся греющих кабелей и кабелей

С целью максимального усовершенствования процесса возведения жилых домов и прочих построек, а также для пущей эффективности производственных цехов, стремительно внедряются современные технологии. Одно из наиболее удачных технических новшеств – старт эксплуатации греющих кабелей, которые нетрудно проложить и подключить самостоятельно. Каждое такое изделие сопровождается инструкцией, однако о некоторых деталях все же лучше проконсультироваться у профессионалов. Главные преимущества греющих кабелей заключаются в их универсальности, простоте монтажа, широком применении в самых разнообразных областях.

Сфера применения

Элементарный принцип работы, а также бесспорная многозадачность греющего кабеля дает широкие возможности для его применения.

    Зачастую, к помощи такого кабеля для водопровода прибегают в решении представленных вопросов:
  • Подогрев кровли, водосточных систем, элементов трубопровода, расположенных на крышах домов. Прикрепление провода возможно, как с наружной, так и с внутренней части трубы. Задача работающей системы обогрева – предотвратить скопление льда по краям кровли, исключить механическое повреждение трубопровода ледовыми массами, повысить безопасность людей в/около здания.
  • Установка системы «тёплый пол» — предназначена для утепления жилища в зимний период.
  • Поддержание плюсового температурного режима в трубах жилых помещений и производственных объектов. Подогрев частей трубопровода на подземных и открытых участках не дает замерзнуть как самой трубе, так и проходящим по ней жидкостям.
  • Обогрев уличных тротуаров, ступенек, пешеходных дорожек.



Разновидности



    Любой греющий кабель относится к одному из обозначенных видов:
  • Резистивный;
  • Саморегулирующийся.



Резистивный нагревательный кабель

Данный вид кабеля более распространен в кругах потребителей ввиду его доступной стоимости. Невысокая цена объясняется простым и не затратным производством. Мощность и длина кабеля выпускаются в соответствии с устоявшейся величиной, без разделения на части. Укорочение кабеля может спровоцировать рост сопротивления, а также резкий подъем температуры ТПЖ, что повлечет за собой обрыв цепи. Резистивный вид предполагает равномерное нагревание по всей протяженности кабеля. По этой причине, еще на стадии проектирования обогрева важно просчитать, какой метраж кабеля необходим, и обозначить его длину.

Известно о нескольких действенных способах подключения греющего кабеля для обслуживания водопроводной и водосточной систем, решения иных задач. Из наиболее простых вариаций стоит выделить стандартное подключение к электрической сети. Усложненные способы предусматривают связь отдельных деталей схемы путем сенсоров. Помимо этого, они требуют установки дополнительного оборудования, отвечающего за поддержания температуры нагрева в пределах заданных параметров.

    На сегодняшний день известно о следующих типах модульного исполнения резистивных греющих кабелей:
  • Одножильный. Имеет наиболее понятное устройство по схеме: внешняя термоустойчивая оболочка, экранирование путем оплетки медью, изоляционный слой фторопластовой пленки с нагревательной электропроводящей проволокой по центру.
  • Укладка конструкции одножильного типа выполняется так, чтобы оставалась возможность соединения обоих концов кабеля в пределах единой клеммной колодки и одного места. Также требуется проведение расчетов такого количества кабеля, которое позволит возвратить его к блоку напряжения. Данную особенность оправдывает необходимость подсоединения обоих концов к одному разъему электросети. Сделать это самостоятельно будет не сложнее, чем воткнуть вилку от холодильника или пылесоса в розетку.

  • Двухжильный. Раскладывается на весь метраж, подсоединяется на одном конце, а второй закрывается герметичной влагоустойчивой муфтой. Благодаря этому, процесс монтажа упрощается в разы.

Зональный (параллельный) кабель также причисляют к одному из подвидов резистивной модификации. Представляет собой доскональный вариант двухжильного типа кабеля, для которого характерно наличие дополнительных нагревающих спиралей меж двух стандартных жил в условиях равноценной длины и мощности. Это позволило разрезать его на части с соблюдением заданного шага. Из недостатков конструкции можно выделить высокие риски перегорания спиралей из проводов на конкретных отрезках. В результате таких неполадок возникает «холодная зона» вначале либо под конец контура.



    О чем важно помнить в процессе самостоятельного монтажа резистивных образцов:
  • Всегда внимательно следите за отсутствием пересечений при укладывании кабеля поверхность обогрева;
  • Не применяйте кабели для системы «теплый пол» в качестве обогревателей обледеневших труб или участков кровли т.к. они не оснащены должной влагостойкостью изоляции;
  • Выполните грамотные расчеты требующейся мощности и затрат тепла. Во время просчета необходимо учитывать температурный режим, уровень влажности, масштаб, а также материал поверхности.



Нехватка количественного отвода тепла со временем негативно отразится на сроке эксплуатации обогревающего устройства.

К главным преимуществам относятся: невысокие цены, элементарность конструкции, простота и скорость монтажных работ, минимальные стартерные токи, поддержание стабильных параметров в течение всего периода службы, доказанная надежность.

Саморегулирующийся нагревательный кабель

Этот вид кабеля содержит в основе своей работы совершенно иной принцип. Схема нагревателя саморегулирующегося типа включает в себя несколько токопроводящих проволок, между которыми располагается эластичная матрица-полупроводник. Температурный режим окружающей среды оказывает влияние на стойкость сопротивления кристаллического материала матрицы, меняя поглощаемую мощность, а также силу обогрева.

Свободный выход тепла осуществляется в пределах недостаточно нагретых участков, в то время как сопротивление полупроводникового материала матрицы в этих зонах возрастает. Достаточно прогретые участки наоборот – имеют минимальные показатели силы сопротивления и нагрева. Работая по такому алгоритму, конструкция позволяет значительно сократить расход электричества. Саморегулирующийся тип обогрева продемонстрировал наибольшую эффективность в устройствах, препятствующих обледенению подземных и наземных коммуникаций. Во время установки его разрешается делить участками какой угодно длины собственноручно без вреда для последующей эксплуатации. При этом отсутствует надобность в разогреве всех элементов трубопровода. Потребность в обгоревшем проводе сохраняется только для зон, где вероятность перемерзания трубы максимальная. Невзирая на изначальную дороговизну кабеля, его востребованность стремительно растет. Быстрая окупаемость затрат объясняется значительным сокращением количества потребляемой электроэнергии.

    Ключевые преимущества кабеля:
    • По мнению монтажников компании Raychem, технология прокладки обогревающего кабеля этого типа имеет множество положительных сторон, среди которых:
    • Ряд элементарных действий при выполнении работы доступен для понимания любому желающему. Соответственно, с монтажом конструкции справится даже человек без соответствующего квалификационного уровня.
    • Возможность внедрения обогревательной системы самостоятельно, с учетом грамотного проведения всех вычислений и соблюдения норм техники безопасности по работе с механизмами подогрева.
    • Экологичность устройства в процессе установки и применения.
    • Высокие показатели эластичности дают возможность укладки кабеля обогрева для частей трубопровода, а также с наружной и внутренней стороны конструкций разнообразных форм.

Пожалуй, нереально упомянуть обо всех возможных вариантах использования греющих механизмов. При этом следует также принимать во внимание направленность объектов, особенности эксплуатации, грамотность проектирования. Многолетний практический опыт Raychem в данной сфере говорит о том, что использование греющих кабелей более чем оправдано. Приняв решение о внедрении данных технологий на объекте, следует скрупулезно разобраться в деталях и многочисленных нюансах. Консультация у профессионалов поможет вам направить свои усилия в то русло, которое в итоге приведет вас к максимально выгодному результату.

Греющий кабель In-term SRL 30-2

  1. Главная
  2. Саморегулирующийся кабель (для обогрева труб и крыш)
  3. Саморегулирующийся греющий кабель In-term SRL 30-2 (неэкранированный)
  • Описание
  • Характеристики
  • Отзывов (0)

Цена указана за один погонный метр. Продается на отрез, кратно метру.

Мощность 30 Вт/м.п..

Максимальная температура нагрева 65 °C.

Саморегулирующийся греющий кабель In-term SRL 30-2 применяется для обогрева труб и трубопроводов.

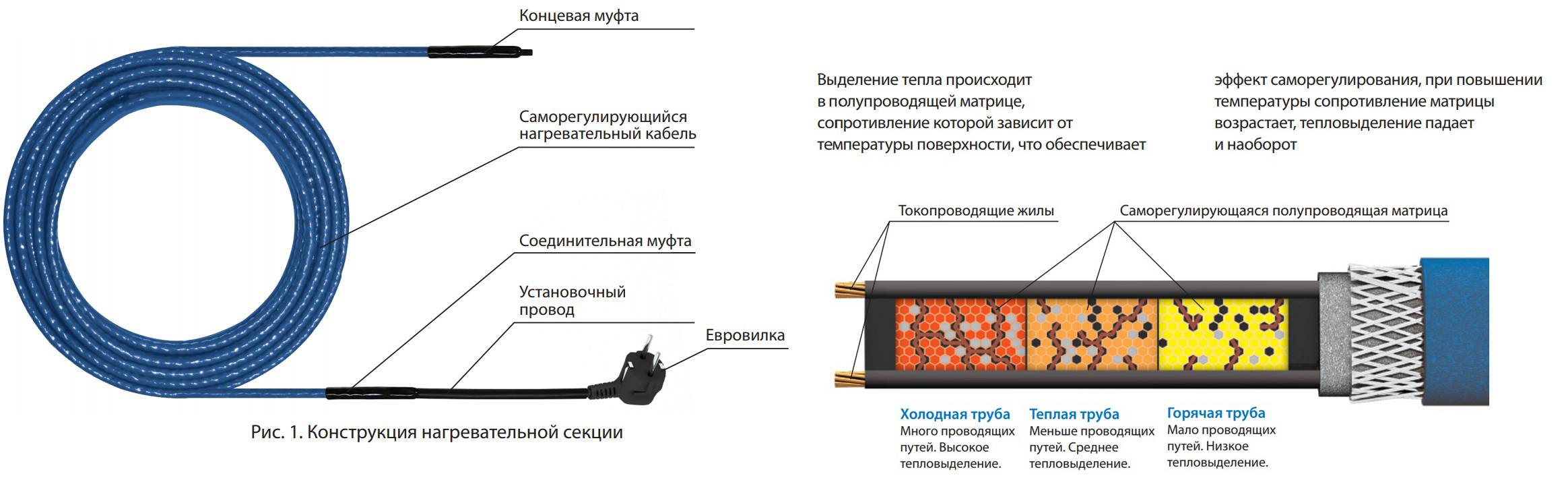

Принцип работы саморегулирующегося кабеля:

Между двумя параллельными медными проводниками кабеля, по всей его длине, находится температурозависимый элемент сопротивления – полупроводниковая карбоновая матрица.

При подключении проводников к напряжению , ток проходит через этот элемент сопротивления, по токопроводящим каналам и нагревает его. При нагреве полимера происходит его расширение, токопроводящие каналы закрываются и, соответственно, увеличивается сопротивление. Это приводит к уменьшению тока и снижению нагрева/мощности. И наоборот: при понижении температуры полупроводниковая матрица сжимается, открывая токопроводящие каналы: сопротивление уменьшается,- происходит увеличение мощности и соответственно нагрева.

Управление мощностью происходит независимо по всей длине кабеля, в соответствии с температурой окружающей среды каждого участка кабеля. При увеличении температуры среды выделяемая мощность кабеля снижается. Благодаря этой возможности саморегулирования предупреждается перегрев отдельных участков кабеля, так же как при его перекрещивании или соприкосновении с другим кабелем. Благодаря параллельной подаче напряжения на весь нагревательный кабель он может быть укорочен в любом месте.

Это облегчает проектирование и установку на объекте. Необходимо соблюдать максимально допустимую мощность, для различных температур возможных при включении кабеля.

Скотч лавсановый для теплого пола

200 ₽

Комплект для заделки саморегулирующихся кабелей ТКТ/К (клеевой)

400 ₽

Скотч алюминиевый для монтажа саморегулирующегося греющего кабеля (50мм х 10м)

140 ₽

Скотч алюминиевый для монтажа саморегулирующегося греющего кабеля (50мм х 25м)

200 ₽

Скотч алюминиевый для монтажа саморегулирующегося греющего кабеля (50мм х 50м)

400 ₽

Принцип работы обогревательного кабеля

Принцип работы нагревательного кабеля ?Наиболее широко используемым электрическим нагревательным кабелем является нагревательный кабель с самоограничением температуры. В реальном применении отопления он может достигать более 80% коэффициента использования системы отопления. Саморегулирующийся нагревательный кабель состоит из проводящего полимера, двух параллельных металлических проволок и изолирующей оболочки. Его характеристика заключается в том, что проводящий полимер имеет очень высокую характеристику положительного температурного коэффициента, и они соединены параллельно, могут автоматически регулировать выходную мощность при изменении температуры нагреваемой системы, автоматически ограничивать температуру нагрева и могут быть произвольно укорочены или используется в определенном диапазоне,

Какие факторы влияют на неравномерный нагрев электронагревателя ?


Принцип нагрева электрического нагревательного кабеля
Электрический нагревательный кабель состоит из нанопроводящих углеродных частиц и двух параллельных шин с изолирующим слоем. Благодаря такой параллельной конструкции электрический нагревательный кабель марки Jiuzi можно обрезать на месте до любой длины и соединить с помощью двусторонней или трехсторонней распределительной коробки. .
В каждом нагревательном кабеле количество цепей между шинами изменяется в зависимости от температуры. Когда температура вокруг нагревательного кабеля становится низкой, токопроводящий пластик вызывает сокращение микромолекул, чтобы соединить частицы углерода, образуя цепь, и ток течет по этим цепям. Нагрейте нагревательную ленту.
Когда температура повышается, токопроводящий пластик вызывает расширение микромолекул, и частицы углерода постепенно отделяются, что приводит к разрыву цепи, повышению сопротивления и нагревательному кабелю, который автоматически снижает выходную мощность.

Когда температура становится низкой, пластик возвращается в состояние микромолекулярного сжатия, частицы углерода соединяются в цепь, и мощность нагрева нагревательной ленты автоматически увеличивается.


Саморегулирующийся нагревательный кабель имеет преимущества, которых нет у другого нагревательного оборудования. Контролируемая им температура не будет слишком высокой или слишком низкой, потому что температура регулируется автоматически.

Таким образом, электрический нагревательный кабель с самоограничением температуры имеет преимущества предотвращения перегрева, простоты в использовании и обслуживании, а также энергосбережения. Он подходит для контроля температуры, обогрева, сохранения тепла и обогрева трубопроводов, оборудования и контейнеров, особенно когда материалы легко разлагаются, портятся, кристаллизуются и замерзают в результате конденсации. Он имеет широкий спектр применения в нефтяной, химической, электроэнергетической, металлургической, легкой промышленности, пищевой, холодильной, строительной, газовой, сельскохозяйственной и побочной, перерабатывающей и других отраслях.


Принцип работы обогревательного кабеля

Что такое саморегулирующийся нагревательный кабель? – HEATIT

Саморегулирующийся нагревательный кабель представляет собой тип нагревательного проводника, который может изменять свою температуру в зависимости от температуры окружающей среды. Кабель начинает нагреваться, если температура ниже, и остывать, когда температура выше. В данной статье рассматриваются применение, принципы работы и преимущества саморегулирующегося нагревательного кабеля.

Принцип работы

Работа саморегулирующегося нагревательного кабеля основана на свойствах проводника электрического тока. Выход будет регулироваться автоматически в зависимости от температуры окружающей среды в каждой точке кабеля.

Принцип работы полимерной матрицы, в данном случае. заключается в следующем: при снижении температуры в какой-либо части матрицы увеличивается проводимость тока, и в результате ТЭН сильнее нагревается.

Например принцип работы на конкретном участке проводки, который находится в холодном месте имеет меньшее сопротивление, а протекает значительный ток и значительно нагревает устройство.

Там, где участок трубы теплый, сопротивление будет значительным, а значит, протекающий ток меньше. Поэтому при подключении к замерзающей водопроводной трубе автоматического обогревателя он начинает работать в полную силу. Когда труба начнет прогреваться, мощность устройства увеличится.

Преимущества саморегулирующегося нагревательного кабеля

Особенностью саморегулирующегося нагревательного кабеля для труб является способность нагревать или охлаждать в зависимости от температуры окружающей среды. Чаще всего такой кабель используют для обогрева труб, баков, крыш, водостоков и так далее. Помимо надежности и простоты конструкции, термокабель саморегулирующийся имеет следующие преимущества:

  • По всей длине прогревается равномерно и равномерно.
  • Саморегулирующийся нагревательный элемент устойчив к перепадам напряжения.
  • Энергосбережение – Саморегулирующийся нагревательный кабель в достаточной степени снижает энергопотребление.
  • Эта конструкция считается более безопасной. даже при перекрытии он надежно защищен от перегрева.
  • Саморегулирующийся кабель может увеличивать мощность при снижении температуры, а при ее повышении может отключаться автоматически.
  • Почти не требует обслуживания.

В целом, саморегулирующийся нагревательный кабель является экономичным и очень безопасным кабелем.

Каковы области применения саморегулирующегося нагревательного кабеля?

Саморегулирующийся нагревательный кабель регулирует выходную мощность, как правило, вместе с длиной, что делает его надежным решением для применения в жилых, коммерческих и промышленных зонах. Эти кабели также используются в промышленности для предотвращения замерзания некоторых жидкостей.

Ниже приведены некоторые области применения этих типов кабелей для обогрева крыш и водосточных желобов. Подогревом желобов можно решить такие проблемы, как образование сосулек на кровле, такая система называется Крыша без сосулек. С помощью саморегулирующихся нагревательных кабелей создать такую ​​систему достаточно просто. Работать будет надежно и эффективно, а главное экономично.

Наружное отопление

Саморегулирующиеся нагревательные кабели также необходимы для незамерзающих наружных площадей.
