Как проверить светодиод при помощи мультиметра
Содержание:
- Введение
- Причины неисправностей светодиодов
- Как правильно проверить
3.1. Проверка с помощью щупов
3.2. Проверка с помощью гнезд для тестирования транзисторов
3.3. Проверка инфракрасного светодиода
3.4. Проверка SMD светодиодов - Видео
Самый простой и многократно проверенный способ проверки светодиода – тестирование мультиметром. Что такое мультиметр? Это наиболее универсальный прибор для измерения напряжения, тока, сопротивления, а также проверки провода на обрыв. Подробно расскажем, как провести диагностику и прозвонить светодиод мультиметром. Для примера будем использовать модель тестера DT9208A. Однако прежде всего поговорим о причинах, которые могут привести светодиод к поломке.
Причины неисправностей светодиодов
Безусловно, за современным светодиодом – будущее, однако не существует механизмов, которые были бы исправны в 100% случаев.
Да, хоть переход на светодиодное освещение и дорогое мероприятие, но окупается оно с лихвой, ведь светодиодные светильники служат более двадцати пяти или даже тридцати лет при правильной эксплуатации.
Почему же самые надежные устройства выходят из строя? Наиболее распространенные неисправностей следующие:
Выход драйвера из строя.
Наиболее распространенная причина – поломка источника питания светодиода. Драйвер – это посредник. Он проводит сигналы от электрической сети к самим диодам. Многое зависит от него: и качество света, и наличие и отсутствие пульсации, и ЭМ излучение. КПД светильника зависит от марки драйвера. К примеру, оригинальные образцы дают КПД 90-95%, тогда как китайские аналоги около 40% тратят только лишь на собственное обслуживание. Они дают больше ЭМ излучения, которое в свою очередь может привести к неисправности электромагнитного оборудования или создавать помехи для его работы, неизбежно ведет к поломке устройства.
Специалисты компании LIGHT HOUSE рекомендуют использовать проверенные драйверы от известных производителей, которые обладают сертификатом электрической безопасности и ЭМ совместимости.
Такие устройства будут иметь самый высокий КПД, защиту от скачков напряжения и прослужат долго.Выход из строя светодиода.
Это, пожалуй, вторая по распространенности причина поломки.
- Деградация активной области: светодиодная техника работает за счет перераспределения инжектированных носителей, расположенных в активной области. Со временем в ней появляются дислокации, нарушения и инжектированный ток становится достаточно плотным, повышает температуру устройства, что приводит к нарастанию неприятного эффекта и поломке.
- Деградация электродов: в металлическом проводнике происходит диффузия материала, что приводит к неисправности электрода.
- Катастрофический оптический эффект: при возрастании мощности световой энергии выше установленного уровня кромка начинает плавиться, что неизбежно приводит устройство к поломке.
- Термическая деградация: если что-то мешает отводу тепла, то образуются горячие точки, которые провоцируют этот эффект и дальнейшую неисправность.
- Электрическая перегрузка: Полупроводники остаются восприимчивыми к электростатическим разрядам, они могут вызвать неожиданный отказ и поломку светодиодной техники.
- Термическая усталость: часто встречается, если производитель при создании светодиодных устройств использовал мягкий припой. При использовании твердого припоя техника более устойчива к таким процессам.
Как избежать вышеперечисленных проблем? Выбирайте светодиоды проверенных производителей с КПД не меньше 130 лм/Вт и световой температурой не меньше 5000К. Самые надежные – те, что размещенны на алюминиевой основе, которая имеет лучшие показатели теплоотвода.
Герметичность корпуса светильника
- Третья по распространённости причина поломки – нарушение герметичности корпуса светильников, особенно если вы используете их во влажных и пыльных комнатах или вне помещений. Влага будет помехой даже для самой качественной и надежной лампы.
Такие устройства будут иметь самый высокий КПД, защиту от скачков напряжения и прослужат долго.
С особой опаской следует отнестись к лампам с пластиковым корпусом.
Он не выводит тепло наружу, что приводит к перегреву, деформации и опять же нарушению герметичности.
Несколько советов:
- Скажите «нет» пластику в корпусе – да, он дешевле, но, вероятно, через полгода вам придётся вернуться к данному вопросу снова. Если у вас в приоритете надежность и долговечность – обращайте внимание на алюминий как основной материал корпуса.
- Светильник должен иметь степень защиты IP54 и выше.
- Если устройство расположено на улице, убедитесь, что в конструкции нет герметичных полостей, которые будут накапливать влагу.
- Покупая партию светильников, советуем купить один образец и протестировать на прочность.
Как правильно проверить
Разберемся, как проверить светодиод мультиметром, не выпаивая его.

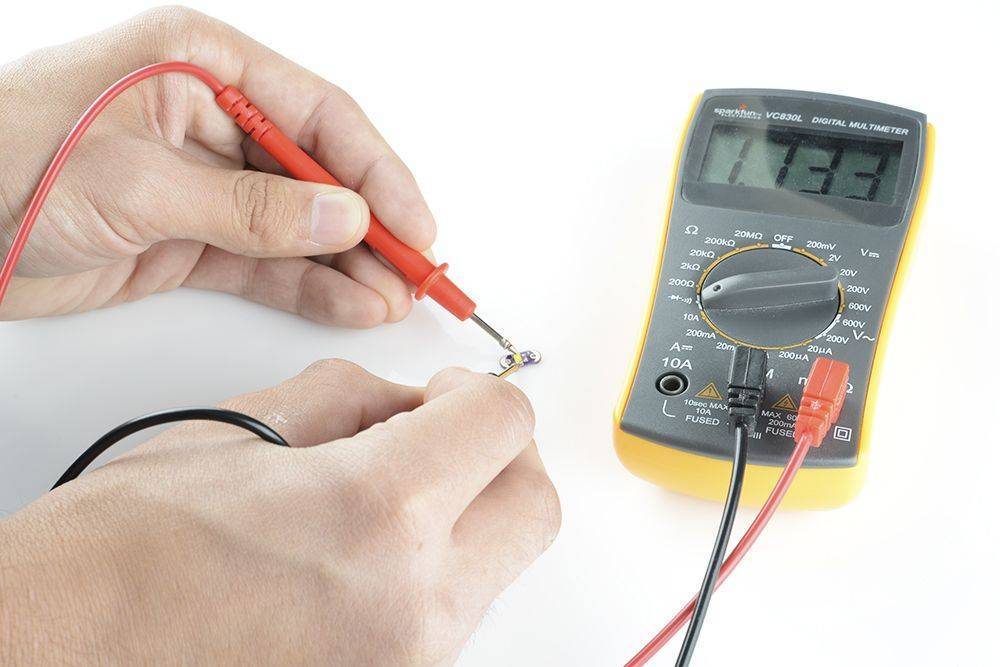

Проверка с помощью щупов
Проще всего проверить светоизлучающие диоды щупами. Применяться этот способ может для всех видов светодиодов, неважно какого типа и какое количество выводов он имеет.
Порядок действий:
- Прежде всего нужно поставить переключатель тестера в режим прозвонки, проверки на обрыв;
- Затем нужно определить полярность светодиода, после коснитесь щупами выводов и пронаблюдайте показания;
- После того, как вы замыкаете красный щуп на анод, а черный на катод, светодиод должен начать испускать свечение, если он исправен.
- Поменяйте полярность: на мультиметре будет оставаться число 1.
Не забывайте, что LED-элемент при тестировании излучает слабый свет. При ярком свете в помещении оно будет вовсе незаметно.
Если вам нужно тестировать многоцветный светодиод с несколькими выводами, важно знать их распиновку, чтобы в поисках общего анода и катода не перебирать выводы. Если диод имеет металлическую подложку, вы можете не бояться, что мультиметр выведет его из строя – мультиметр безопасен в режиме прозвонки.
Проверка с помощью гнезд для тестирования транзисторов
Возьмите прибор и в нижней части его вы увидите 8 гнезд – четыре гнезда расположены слева (для PNP транзисторов), остальные 4 расположены слева (для NPN транзисторов). Проверять можно на левой и правой части мультиметра.
Допустим, вы проверяете в гнездах для транзисторов PNP, тогда порядок действий будет таков:
- Вставьте анод в гнездо с надписью «Е»;
- Катод подсоедините к гнезду «С»;
- Если светодиод работает верно, он начнет излучать свечение.
Если вы тестируете справа, в гнездах для транзисторов NPN, необходимо поменять полярность. Катод подсоедините к «Е» гнезду, анод – к гнезду «С».
Удобно использовать этот способ, чтобы проверить исправность светодиодов, которые имеют чистые и длинные контакты. Переключатель тестера может находиться в любом режиме.
Проверка инфракрасного светодиода
Здесь та же последовательность, однако существуют некоторые особенности – излучение будет невидимым. При проверке щупами в момент касания выводов, тестер будет показывать 1000 единиц, а после смены полярности – 1.
Чтобы проверить инфракрасный светодиод с гнездами транзисторов, используйте цифровую камеру в вашем смартфоне, планшет и т.д. Вставьте диод в гнезда и направьте камеру – если вы видите расплывчатое светящее пятно, значит, диод работает верно.
Проверка SMD светодиодов

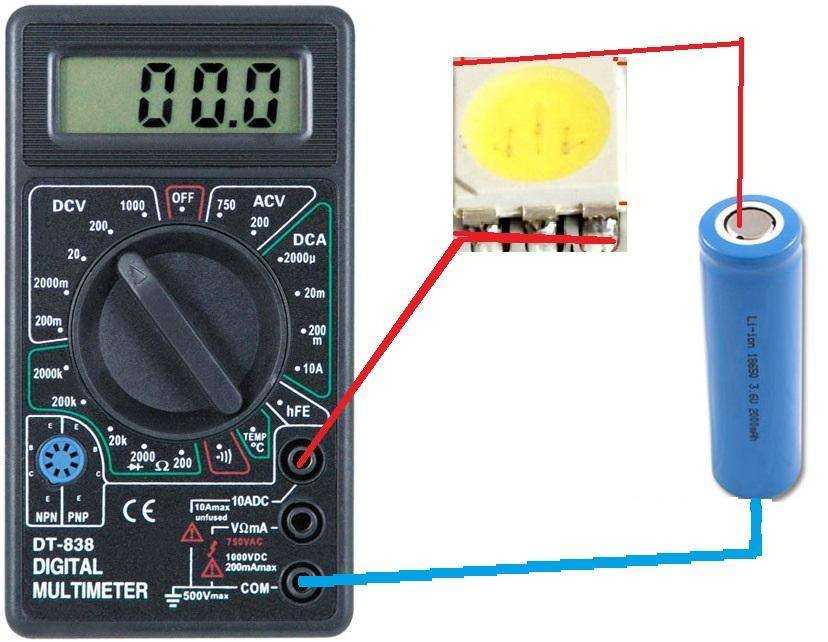

Для проверки мощного SMD прожектора или светодиодной матрицы, вместе с тестером используйте токовый драйвер.
Порядок действий:
- Тестер нужно будет включить на несколько минут последовательно;
- Проследите за изменением тока в цепи;
- Низкокачественный, неисправный светодиод увеличит ток и температуру кристалла.
- Подключите мультиметр параллельно, измерьте прямое падение тока, чтобы узнать, на сколько вольт светодиод вы используете;
- Сопоставьте измеренные данные и данные в паспорте диода в графе воль-амперных характеристик – так вы можете понять, пригоден ли световой диод к дальнейшему использованию.
Видео
Для более наглядного понимания процесса, посмотрите представленную ниже видео-инструкцию.
Как проверить светодиод мультиметром легко и просто
Как проверить светодиод мультиметром, как проверить работоспособность светодиода мультиметром — фразы, набившие оскомину. Специально решил проверить, что за информация «вываливается» из поисковиков. В принципе, все достоверно и правильно. Но почему-то не собранная «в кучу» информация меня постоянно нервирует. Я всегда и постоянно пытаюсь все систематизировать. Львиная доля информации и статей на нашем сайте проходит жесткую «редактуру», если статьи написаны не мной.
И если пробежаться по контенту, то можно понять, что информация. которая в-первые появляется на моем сайте сразу же расходится по другим. Не потому, что она «гениальна», а все потому, что гораздо важнее и интереснее иметь в закладках один сайт, а не множество. чтобы «выуживать» какую-либо необходимую информацию.
Ну да ладно, это лирика, а мы все-таки приступим и начнем рассматривать способы и методы проверки светодиодов при помощи мультиметра. В другой статье Вы можете прочитать как протестировать на работоспособность светодиоды мультиметром.
Проверить светодиоды можно и без мультиметра, благо таких приборов на просторах интернета продается великое множество — тут или тут. Первый тестер проверенный годами и не прихотлив. Остальные — на Ваш выбор.
Электрические параметры светодиодов
Изначально вернемся к физике и договоримся, что основными характеристиками светодиодов являются:
1) падение напряжения, измеряемое в вольтах. Именно характеристика, которая определяется как, 2В или 3В — имеется ввиду именно параметр «падение напряжения»;
2) номинальный ток.
Как правило, значение приводится в миллиамперах. 1 мА = 0,001 А;
Перейдя по ссылке выше, Вы увидите, что наиболее важными являются именно напряжение и ток. Их-то мы и будем определять при помощи мультиметра.
Сразу распределим нашу статью на теоретическую и практическую часть. Вернее, посмотрим, как можно тестировать светодиоды на практике и на теории.
Теоретический метод определения характеристики светодиодов без использования мультиметра
Один из простых способов определить характеристики светодиодов — это визуальный «осмотр». Понятно, что так смогут лишь либо профессионалы, либо те, кто не один раз уже сталкивался с таким методом определения данных.
Можно либо проводить «тестирование» основываясь на своем опыте, можно же при помощи Интернета. В любом поисковике Вы можете найти картинки на любой светодиод. На основе них можно зайти на любой мало-мальски серьезный интернет-магазин и уже там смотреть на характеристики.
Оговорюсь, что мультиметром можно определять характеристики светодиодов, которые не являются мощными.
Т.е. реально и визуально и практически мультиметром можно определить светодиоды размером 3; 4,8; 5; 8 и 10 мм.
Такие светодиоды принято разделять на индикаторные и на общего свечения. Индикаторные имеют следующие электрические параметры: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).
Светодиоды общего назначения: значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.
Более «правильным» способом определения характеристик светодиода является его излучающий цвет. Разный цвет диодов указывает на разные полупроводниковые материалы, из которых они изготавливаются.
Ниже я представляю Вам таблицу, используя которую, Вы сможете с большой точностью определять падение напряжения.
Таблица определения характеристик светодиодов
Сразу оговорюсь, что не смотря на то, что в таблице приведены данные, у одного и того же цвета падение напряжения может меняться, ввиду неоднородности производства светодиодов.

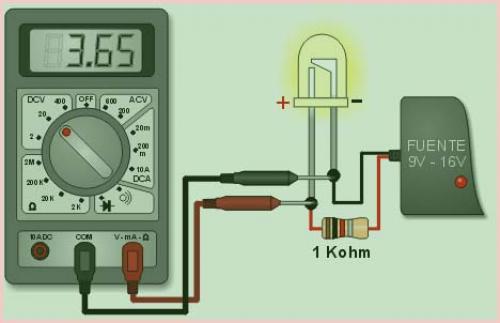

Как проверить светодиод мультиметром с регулируемым блоком питания
Как проверить работоспособность светодиода мультиметром — посмотрим на практике. Для этого нам необходимо подключить регулируемый блок питания с постоянным напряжением до 12В, мультиметр (вольтметр), резистор на 580 Ом (можно и больше — не принципиально).
Принципиально схема работает следующим образом: резистор ограничивает ток, вольтметр будет непосредственно отслеживать прямое падение напряжения. При плавном увеличении напряжения от источника питания необходимо наблюдать за показанием напряжения на вольтметре (мультиметре). Как только порог будет достигнут, то непосредственно светодиод начнет светиться. При достижении максимальных значений показания на мультиметре перестанут резко возрастать, что будет означать, что p-n-p переход открыт и напряжение будет теперь прикладываться только к резистору. Текущие показания будут номинальным прямым напряжением светодиода. Если не прекратить питание, то будет расти ток, протекающий через полупроводник.
Превышение тока приведет к перегреву светодиода (кристалла) и произойдет его пробой.
Как проверить светодиод мультиметром при отсутствии регулируемого блока питания
Не у всех есть регулируемый блок питания. Но это не значит, что нет возможности определять характеристики светодиода. Для этого нам понадобится:
- Крона (батарейка на 9 В).
- Резистор 200 Ом.
- Переменный резистор, он же потенциометр на 1 кОм.
- Мультиметр.
Будущего «пациента» соединяем последовательно с постоянным резистором, потом с переменным, кроной и мультиметром. Мультиметр переключаем в режим измерения постоянного тока.
Как будете соединять компоненты — не важно, ввиду того, что цепь последовательная, а это значит, что ток протекающий по цепи будет одинаковый.
Первоначально переменным резистором устанавливаем минимальное напряжение, и «передвигаем» до 20 мА и только после этого измеряем напряжение.
Данный метод будет бесполезен при измерении данных по мощным светодиодам.
КАК ПРОВЕРИТЬ СВЕТОДИОД с помощью цифрового и аналогового мультиметра Проверка светодиода с помощью мультиметра
КАК ПРОВЕРИТЬ СВЕТОДИОД с помощью цифрового и аналогового мультиметра Проверка светодиода с помощью мультиметра
| тестовый светодиод с мультиметром |
ТЕСТИРОВАНИЕ СВЕТОДИОДОВ 9002 0
Светодиод – это разновидность диода и основное электронное устройство в цепи, поэтому полезно знать, как проверить исправность светодиода. или плохо. Обычный размер, доступный на рынке, составляет 3 мм, 5 мм и 10 мм в диаметре, что является популярным типом, а также производятся другие размеры и стили, но они используются с некоторым оборудованием. . Перед проверкой светодиода необходимо знать самую важную информацию 9.0021 1). Спецификация светодиода 2) Проверка функции мультиметра для проверки светодиода.
Изучив эти 2 пункта, мы можем перейти к этапу проверки светодиодов.
| Размер и цвет светодиода |
1). Спецификация светодиода. Светодиод
— это устройство с низким потреблением тока. Не допускайте протекания через него слишком большого тока при использовании в цепи, для уменьшения тока всегда требуется ограничивающий ток резистор. Расчет ограничительного резистора будет обсуждаться при разработке схемы. Как правило, маленькому светодиоду требуется ток около 10–25 мА, а большому светодиоду — около 20–50 мА, поэтому при проверке с помощью аналогового мультиметра используйте правильный диапазон тока для проверки и не держите измерительный провод в течение долгой минуты, мы опишем в следующем раздел.
| Размер светодиода 5 мм |
| 9 0010 |
| Размер светодиода 10 мм |
Основной светодиод имеет 2 контакта, а именно анод и катод.
Как узнать, какой из них является анодом, более длинный провод — это клемма анода, а провод, у которого внутри линзы есть большая металлическая часть, — это катод.
На принципиальной схеме и на печатной плате есть символ светодиода, это полезно для установки светодиодов и пояснения работы схемы.
| Светодиодные клеммы уведомление |
| Светодиодный символ |
2) Проверка работы мультиметра. См. Аналоговый мультиметр
например, Rx1 = 150 мА, 3 В постоянного тока, Rx100 = 15 мА, 3 В постоянного тока и т. д. Питание 3 В пост. тока от внутренней батареи типоразмера АА 2 шт. Мы используем эти напряжение и ток от тестовых проводов для проверки светодиода. Обратите внимание на приведенную ниже диаграмму, что красный щуп подключается к отрицательной полярности внутренней батареи, поэтому красный щуп — к V-, а черный щуп — к положительной полярности внутренней батареи, поэтому черный щуп — к V+ e. Эта информация полезна при тестировании режима прямого смещения или обратного смещения для светодиода, включая тестовый диод, стабилитрон. | Диапазон Rx1 питание 150 мА 3 В постоянного тока на измерительных проводах. |
Внутреннее соединение тестовых выводов, когда мы устанавливаем функцию проверки сопротивления.
Питание красного измерительного провода – Напряжение и черного измерительного провода питание + Напряжение.
Этап проверки светодиода с помощью цифрового мультиметра.
1. Переведите поворотный переключатель мультиметра в положение «Проверка диодов», на экране отобразится символ диода.
2. Подсоедините измерительные провода, как показано на фото. Исправный светодиод покажет падение напряжения на светодиоде.
| Исправный светодиод, падение напряжения при подаче прямого смещения. |
| Падение напряжения (прямое смещение) Различные цвета светодиодов имеют разное падение напряжения.  |
| Падение напряжения (прямое смещение) Светодиоды разного цвета имеют разное падение напряжения. |
3. Переключите измерительные провода напротив первого соединения. 9
В заключение… отобразит падение напряжения 1 раз (около 1–3 В, зависит от цвета светодиода) ) и покажет «OL» 1 раз.
Плохой индикатор (обрыв) покажет «OL» 2 раза.
Плохой светодиод (закорочен) показывает очень низкое падение напряжения 2 раза.
| Короткое замыкание плохое |
Проверка светодиода с помощью аналогового мультиметра.
1. Установите поворотный переключатель в положение Rx1.
2. Подсоедините измерительные провода и считайте результат на измерительной шкале.
3. Переключите измерительные провода напротив первого измерения и проведите тестирование.
Будьте осторожны, не держите измерительный провод со светодиодом в течение долгой секунды, так как ток 150 мА из диапазона Rx1 может повредить светодиод, поэтому сделайте измерение как можно короче.
В заключение…
Индикатор Good загорится 1 раз и 1 раз не загорится.
Неисправный светодиод (обрыв) показывает очень высокое сопротивление, когда указатель указывает на ∞ (светодиод не горит) 2 раза.
Неисправный светодиод (закорочен) показывает очень низкое сопротивление 0 ом 2 раза.
| Хороший светодиодный индикатор горит при подаче прямого смещения. |
| Хороший светодиод не загорается при подаче вознаграждения смещение. |
Новое сообщение Старый пост Дом
Как проверить светодиод мультиметром в домашних условиях
Примерно 2% всех диодов бракованные, поэтому важно знать, как проверить светодиод на бездефектность.
Светодиод 2835 получил наибольшее распространение. Обладает хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и доступной ценой. Применяется в фонарях, низковольтных лампах, автомобильных фарах, светодиодных лентах, бытовых осветительных приборах. Существует несколько типов светодиодов 2835. Все они отличаются падением напряжения, световым потоком, силой тока.
Как проверить светодиод мультиметром
Светодиод представляет собой полупроводниковый прибор с двумя ведущими электрическими параметрами:
- рабочий ток;
- падение напряжения.
Проверить исправность диода можно несколькими способами.
Проверка мультиметром
Мультиметр — это прибор, измеряющий основные параметры электрического устройства. Для проверки светодиода на работоспособность нужен мультиметр с режимом «прозвонка» — проверка диодов. Посмотреть оптом светодиодную ленту от производителя.
Проверка светодиода мультиметром:
- Вставьте щупы в отверстия на тестере: черный — COM, красный — V.
- Установите режим набора номера.
- Подсоедините щупы к светодиоду: красный щуп – к аноду (+), черный – к катоду (-). Светодиод не сгорит, если щупы подключены неправильно. Просто показания мультиметра останутся неизменными. При правильном подключении щупов загорится рабочий светодиод.
Силы тока (питания) в «прозвонке» мультиметра недостаточно, чтобы диод светился на полную мощность. Поэтому можно увидеть свечение в сумерках. Если выключить свет невозможно, то показания тестера укажут на исправность светодиода — они отличаются от 1.9.0005
Проверка тестером
Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло находится круглый разъем (обычно синий) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.
Чтобы убедиться в работоспособности светодиода, необходимо вставить его ножки в следующие отверстия:
- ПНП: длинная ножка в «Е», короткая — в «С»
- NPN: длинный — в «С», короткий — в «Е».
Ножки имеют разную длину только для диодов малой мощности. Более длинная ножка светодиода — это клемма анода (+), короткая ножка — катод (-).
Для мощных светодиодов на выходах обозначены «+» и «-». Для SMD 2835, SMD 5730 «-» обозначается срезанным углом корпуса.
Звон мощных светодиодов, работающих на токи в сотни и тысячи мА, обычно сопровождается свечением и свидетельствует о работоспособности элементов. Но при включении на рабочий ток они как бы светят «в полсилы». Это свидетельствует о повреждении кристалла, который сложно поменять (например, в прожекторе) и поэтому следует заранее произвести проверку.
Перед проверкой рекомендуется внимательно осмотреть светодиод. Если это большой желтый квадрат, то узнать его работоспособность мультиметром невозможно, так как напряжение такого светодиода превышает 20 вольт.
Прожектор из нескольких мелких смд проверяется тестером. Нужно разобрать прожектор и найти диодную плату.
Осмотр:
- Установить тумблер тестера на проверку светодиодов.
- Прикрепите щупы к светодиоду. Важно, чтобы красный провод питался от «+», черный — от «-». Если соединение правильное, диод загорится.
Для проверки инфракрасного светодиода нужно вставить его в отверстия транзисторного разъема и посмотреть через видеокамеру мобильного телефона. Человеческое зрение не улавливает инфракрасные лучи. Работающий светодиод выглядит как светящееся пятно с размытыми контурами на экране телефона.
Проверка светодиода в домашних условиях
Дома можно проверить светодиод, подключив его к источнику питания. Например, для зарядки мобильного телефона или фонарика. Тестер можно сделать из старой зарядки от телефона или другого ненужного электроприбора.
Осмотр:
- Отрежьте разъем на конце шнура питания и зачистите провода.
- Красный провод подключается к «+», черный провод подключается к «-». Если питание 1,5 вольта и более, то диод начнет светиться.
Светодиодная лента состоит из нескольких светодиодных элементов, они собраны по 3 штуки в сегмент.
Это позволяет разделить ленту, и ее производительность не изменится.
Экспертиза:
- Рабочая лента загорится после полной подачи электрического тока на контакты.
- Если светится небольшой сегмент, то токопроводящий провод не в порядке. Нужно проверить тестером. Светодиоды
- неисправны, когда не горят 3 штуки подряд.
Можно ли проверить с батарейкой
Проверить диод можно без тестера с помощью батарейки Крона (9 вольт) или нескольких пальчиковых батареек, соединенных между собой. Проверка сверхъярких (желтых, белых, синих) диодов процедура несложная. Достаточно подключить к выводам такого элемента более 3 вольт – 4,2 вольта.
Аккумулятор на 3 вольта (или 2 штуки по 1,5 вольта) можно использовать в качестве питания при проверке работоспособности. Белые и синие светодиоды тестируются без использования резистора (ограничивает ток). Для желтого и красного нужен резистор на 60-70 Ом. Лучше всего использовать разряженную круглую батарейку типа «таблетка».
Например, от электронных напольных весов.
Осмотр:
- Прикрепите 1 иглу от одноразового шприца к батарее с помощью скотча с одной и другой плоской стороны.
- Проверьте работоспособность диода.
Как проверить без пайки
Чаще всего в состав светодиодной системы входит светодиод, и без выпаивания вставить его в разъем не получится. Проверить исправность с помощью щупов тоже не получится, т. к. их нельзя воткнуть в разъем. Можно исследовать светодиоды без пайки, сделав нехитрое устройство из переходника со щупами. В качестве переходника отлично подойдут обычные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).
Как прозвонить светодиод:
- Припаяйте выпрямленные адаптеры скрепки к щупам тестера. Для более надежной изоляции кабелей скобами нужно поместить между ними текстолит и перемотать получившееся приспособление изолентой.
- Вставьте переходники для скрепок в отверстия разъема NPN или PNP и прикрепите щупы к контактам светодиода.
