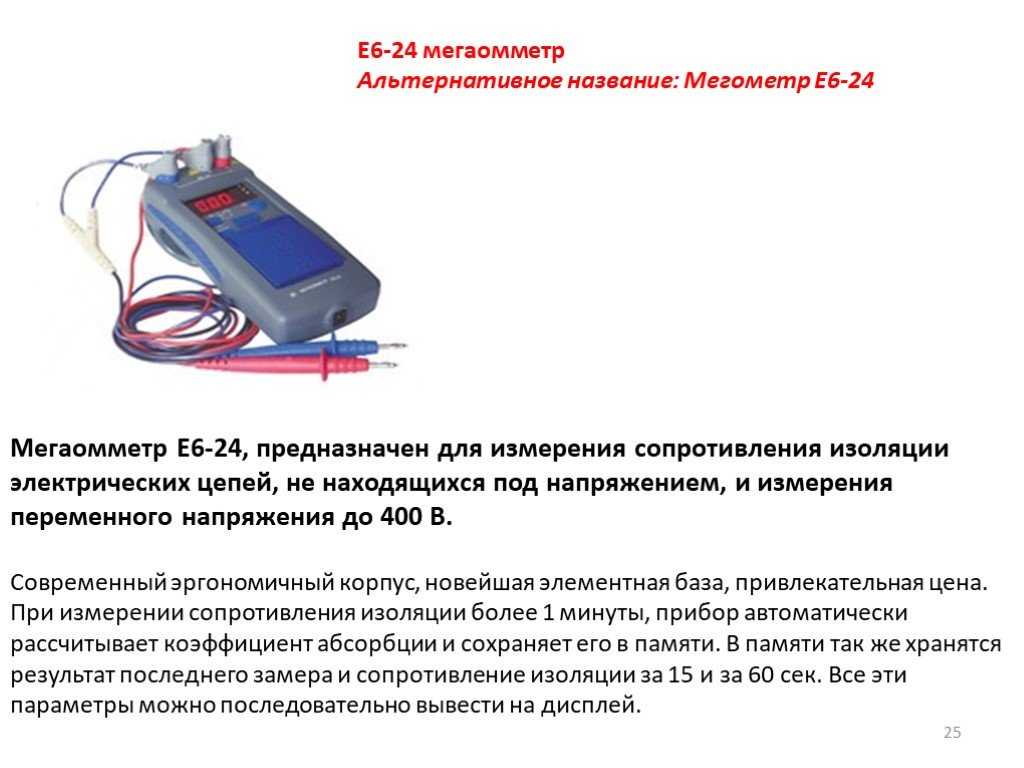

При конструктивных особенностях силовых кабелей оценка состояния их может производиться только по результатам проверки состояния их изоляции. Измеряется сопротивление изоляции мегаомметром 2500 В, которое у кабелей напряжением до 1 кВ должно быть не менее 0,5 МОм, а у силовых кабелей напряжением более 1 кВ не нормируется. У трехфазных кабелей измерение производится для каждой жилы по отношению к двум другим заземленным.
Состояние силовых кабелей определяют результаты испытания изоляции их повышенным напряжением. Испытанию выпрямленным напряжением подвергается каждая жила относительно оболочки и двух других заземленных жил. Для испытания используются выпрямительные установки с двухполупериодной схемой выпрямления. При этом измеряется ток утечки, значение которого не регламентируется, но характер изменения которого учитывается для оценки состояния кабеля и его разделки на концах, а также в соединительных муфтах.
Указанные в таблице напряжения достигаются плавным подъемом напряжения со скоростью 1—2 кВ/с и выдерживаются в течение 15 мин для кабелей 110—220 кВ, 10 мин для новых кабелей 2—35 кВ (с бумажной изоляцией) и 5 мин для находящихся в эксплуатации кабелей с резиновой изоляцией.
![](/800/600/http/profgbo.ru/wp-content/uploads/4/b/2/4b25aebeff8d45bf740c1af777d59a1c.jpeg)
Во время испытания ведется наблюдение за показаниями приборов (амперметра, вольтметра) и разделками на концах кабеля. Испытания подготавливаются и проводятся с соблюдением требований Правил по технике безопасности.
Таблица 9. Испытательные напряжения, кВ, силовых кабелей различного напряжения
Напряжения силовых кабелей, кВ. с изоляцией
Вид испытания | бумажной | ||||||||
| До 1 | 2 | 3 | 6 | 10 | 20 | 35 | 110 | 220 |
После прокладки и монтажа | 6 | 12 | 18 | 36 | 60 | 100 | 175 | 250 | 500 |
После капитального ремонта и при профилактических испытаниях | 2,5 | 10-17 | 15—25 | 36—45 | 60 | 100 | 175 | 250 | 500 |
Продолжение
Вид испытания | Напряжения силовых кабелей, кВ, с изоляцией | |||||||
резиновой | пластмассовой | |||||||
3 | 6 | 10 | 0,66 | 1 | 3 | 6 | 10 | |
После прокладки и | 6 | 12 | 20 | 3,5* | 5 | 15 | 36 | 60 |
монтажа |
|
|
|
|
|
|
|
|
После капитального | 6″ | 12** | 20** | _ |
| 7,5 | 36 | 60 |
ремонта и при профилактических испытаниях |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*Испытание является обязательным после капитального ремонта только для кабелей, используемых на электростанциях, подстанциях и распределительных устройствах. Испытание выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони не проводится.
**После мелких ремонтов изоляция проверяется только мегаомметром 2500 В.
Оценка состояния кабеля производится по характеру (стабильности) и значению тока утечки, измеряемого миллиамперметром грубо и микроамперметром точно. При удовлетворительном состоянии кабеля ток утечки при подъеме напряжения на каждый новый участок ступеней сначала резко возрастает (за счет заряда емкости кабеля), затем быстро спадает до 10—20% максимального значения: у кабелей до 10 кВ — 300 мкА, у кабелей до 20—35 кВ—до800мкА. При наличии дефектов ток утечки спадает медленно и даже может возрастать, особенно при полном испытательном напряжении. Установившееся значение тока утечки при максимальном испытательном напряжении указывается в протоколе испытания. Признаками дефекта являются также большая асимметрия токов утечки по фазам (более 8—10), пробой, резкие броски токов в сторону увеличения и напряжения в сторону уменьшения.![](/800/600/http/svet202.ru/wp-content/uploads/pribor-dlya-izmereniya-soprotivleniya-izolyacii.jpg)
Рис. 162. Фазировка силовых кабелей
После устранения дефекта кабель подвергается повторному испытанию. При удовлетворительных результатах испытаний кабель может включиться в работу, но перед включением должна быть осуществлена фазировка с другими кабелями, подключенными к той же электроустановке, к которой должен быть подсоединен и новый.
Фазировка кабелей производится с соблюдением всех мер безопасности и обычно эксплуатационным персоналом. Фазировка представляет собой проверку соответствия фаз подключаемого кабеля фазам соединяемых на параллельную работу различных распределительных устройств через этот кабель; это и определяет метод фазировки, один из примеров которого представлен на рис.
![](/800/600/http/uk-parkovaya.ru/wp-content/uploads/d/c/4/dc49535543a568c31c127095db2db4f4.jpg)
Проверка заключается в измерении напряжений между всеми одноименными и между каждой из них и двумя другими фазами. Измерения производятся в сетях напряжением до 380 В с помощью вольтметров, напряжением 2—10 кВ с помощью специальных указателей напряжения или трансформаторов напряжения, напряжением более 10 кВ только с помощью трансформаторов напряжения. Перед измерениями любые две предполагаемые одноименные фазы должны быть соединены между собой с помощью временной перемычки (в случае напряжения 380 В и ниже) или разъединителя (в случае фазировки на напряжении более 380 В) для образования электрического контура, необходимого для возможности измерения, В случае четырехпроводной системы (в системах низкого напряжения) перемычка не требуется.
Рис. 163. Вектор диаграмм для нормального случая фазировки кабелей
Результаты проверки соответствия фаз, определяющие возможность включения кабеля в работу, можно считать удовлетворительными, если измеренные напряжения по схеме рис.
![](/800/600/http/uk-parkovaya.ru/wp-content/uploads/0/b/c/0bce9bca1274a0b86142d44dff559708.jpg)
Возможные случаи измерений, выявляющих несоответствие фаз, приведены на рис. 164.
Рис. 164 Ненормальные случаи при фазировке кабелей
- Назад
- Вперед
- Назад
- Вперед
- Вы здесь:
- Главная
- Книги
- Архивы
- Эксплуатация электрических машин и аппаратуры
Читать также:
- Назначение и классификация электрических аппаратов
- Диагностика и эксплуатация ТТ и ТН 110-500 кВ в Свердловэнерго
- Монтаж распределительных устройств 110-220 кВ
- Взгляд сквозь коммутационное оборудование
- Анализ требований норм испытаний по диагностике маслонаполненного оборудования
Проведение периодических проверок, измерений и испытаний силовых кабельных линий | Испытание кабелей | СРС
Страница 5 из 8
Проведение периодических проверок, измерений и испытаний силовых кабельных линий, находящихся в эксплуатации.
Нормы испытаний силовых кабельных линий, находящихся в эксплуатации.
Профилактические испытания силовых кабельных линий проводят при капитальном (К), текущем (Т) ремонтах и в межремонтный период (М).
К, Т, М — проводятся в сроки, устанавливаемые системой ППР, но не реже: К — 1 раза в 6 лет, Т или М — 1 раза в 3 года, за исключением случаев неудовлетворительных результатов испытаний и измерений, предусмотренные п.п. испытание повышенным выпрямленным напряжением, измерение сопротивления изоляции и измерение блуждающих токов (ниже). Объем профилактических испытаний, предусмотренный ПЭЭП, включает следующие работы.
1. Определение целостности жил и фазировки.
2. Испытание повышенным выпрямленным напряжением.
3. Измерение сопротивления изоляции.
4. Контроль осушения вертикальных участков.
5. Определение сопротивлений заземлений.
6. Измерение токораспределения по одножильным кабелям.
7. Измерение блуждающих токов.
8. Определение химической коррозии.
9. Измерение нагрузки.
10. Измерение температуры кабелей.
11. Проверка срабатывания защиты линии до 1000 В с заземленной нейтралью.
Определение целостности жил и фазировки.
Производится при К и Т после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля.
Все жилы должны быть целыми и сфазированными.
О порядке определения целостности жил и фазировки следует руководствоваться указаниями выше.
Испытание повышенным выпрямленным напряжением:
а) кабелей напряжением выше 1000 В (кроме резиновых кабелей 3-10 кВ)
Производится при капитальном и текущем ремонте. Групповые кабели на подстанциях могут испытываться без отсоединения от шин. Испытание повышенным напряжением выпрямленного тока кабелей, расположенных в пределах одного распределительного устройства или здания, рекомендуется производить не более 1 раза в год.
Значения испытательных напряжений выпрямленного тока представлены в табл. 13.
О порядке проведения испытаний повышенным напряжением выпрямленного тока следует руководствоваться указаниями выше.
Таблица 13. Испытательное напряжение выпрямленного тока
Линии с рабочим напряжением, кВ | Вид испытаний и испытательное напряжение, кВ | Продолжительность испытания каждой фазы, мин | |
К | Т,М | ||
2-10 | 6·Uном | (5÷6)·Uном | 5 |
20-35 | 5·Uном | (4÷5)·Uном | 5 |
110 | 250 | 250 | 15 |
220 | 400 | 400 | 15 |
б) кабелей 3-10 кВ с резиновой изоляцией (например, марок КШВГ, ЭВТ) Производится при К испытательным напряжением 2·Uном в течение 5 мин.
Измерение сопротивления изоляции.
Проверяется мегомметром на напряжение 2500 В в течение 1 мин. Сопротивление изоляции должно быть не ниже 0,5 МОм.
О порядке проведения испытаний повышенным напряжением выпрямленного тока следует руководствоваться указаниями выше.
а) кабелей 3-10 кВ с резиновой изоляцией.
Производится при Т и М, а также после мелких ремонтов, не связанных с перемонтажом кабеля, перед наступлением сезона (в сезонных установках) и не реже 1 раза в год в стационарных установкахб) кабелей напряжением до 1000 В
Производится при капитальном ремонте.
Контроль осушения вертикальных участков.
Производится при М на кабелях напряжением 20-30 кВ путем измерения и сопоставления температур нагрева оболочки в разных точках вертикального участка. Разность нагрева отдельных точек должна быть в пределах 2-3 °С.
Контроль осушения можно производить также путем снятия кривых tgδ=f(U) на вертикальных участках. По значениям тангенса угла диэлектрических потерь можно судить о надежности изоляции по отношению к тепловому пробою, общем старении, увлажнен ности и обедненности изоляции пропиточной массой. Зависимость tgδ от напряжения представлена на рис. 3. При увеличении напряжения до некоторого значения Uп нaчинается ионизация имеющихся в изоляции газовых или жидкостных включений, при этом tgδ начинает резко возрастать за счет дополнительных потерь, вызванных ионизацией. Очевидно, что напряжение Uп при обеднении изоляции будет уменьшаться, tgδ и потери соответственно увеличиваться. Зависимость tgδ=f(U) также будет изменяться.
О порядке проведения измерения tgδ следует руководствоваться рекомендованными указаниями .
Рис. 8. Зависимость тангенса угла диэлектрических потерь от напряжения
Определение сопротивлений заземлений.
Производится при К у металлических концевых заделок на линиях всех напряжений, кроме линий до 1000 В с заземленной нейтралью, а на линиях напряжением 110220 кВ также у металлических конструкций кабельных колодцев и подпиточных пунктов.
О порядке проведения измерения сопротивлений заземлений, а также требованиями предъявляемыми к заземлителям, следует руководствоваться указаниями.
Измерение токораспределения по одножильным кабелям.
Производится при капитальном ремонте.
Неравномерность распределения токов на кабелях должна быть не более 10% (особенно если это приводит к перегрузке отдельных фаз).
