Сечение кабеля для электродвигателя: Расчет диаметра сечения питающего кабеля двигателя АИР

Содержание

Пример выбора сечения кабеля для электродвигателя 380 В

Требуется определить сечения кабеля в сети 0,4 кВ для питания электродвигателя типа АИР200М2 мощностью 37 кВт . Длина кабельной линии составляет 150 м. Кабель прокладывается в грунте (траншее) с двумя другими кабелями по территории предприятия для питания двигателей насосной станции. Расстояние между кабелями составляет 100 мм. Расчетная температура грунта 20 °С. Глубина прокладки в земле 0,7 м.

Технические характеристики электродвигателей типа АИР приведены в таблице 1.

Таблица 1 — Технические характеристики электродвигателей типа АИР

1. Определяем длительно допустимый ток:

Согласно ГОСТ 31996-2012 по таблице 21 выбираем номинальное сечение кабеля 16 мм2, где для данного сечения допустимая токовая нагрузка проложенного в земле равна Iд.т. = 77 А, при этом должно выполняться условие Iд.т.=77 А > Iрасч. = 70 A (условие выполняется).

Если же у Вас четырехжильный или пятижильный кабель с жилами равного сечения, например АВВГзнг 4х16, то значение приведенной в таблице следует умножить на 0,93.

Предварительно выбираем кабель марки АВВГзнг 3х16+1х10.

2. Определяем длительно допустимый ток с учетом поправочных коэффициентов:

Определяем коэффициент k1, учитывающий температуру среды отличающуюся от расчетной, выбираем по таблице 2.9 [Л1. с 55] и по таблице 1.3.3 ПУЭ. По таблице 2-9 температура среды по нормам составляет +15 °С, учитывая, что кабель будет прокладываться в земле в траншее.

Температура жил кабеля составляет +65°С в соответствии с ПУЭ изд.7 пункт 1.3.10. Так как расчетная температура земли отличается от принятых в ПУЭ. Принимаем коэффициент k1=0,95 с учетом, что расчетная температура земли +20 °С.

Определяем коэффициент k2 , который учитывает удельное сопротивление почвы (с учетом геологических изысканий), выбирается по ПУЭ 7 изд. таблица 1.3.23. В моем случае поправочный коэффициент для песчано-глинистой почвы с удельным сопротивлением 80 К/Вт составит k2=1,05.

Определяем коэффициент k3 по ПУЭ таблица 1.3.26 учитывающий снижение токовой нагрузки при числе работающих кабелей в одной траншее (в трубах или без труб). В моем случае кабель прокладывается в траншее с двумя другими кабелями, расстояние между кабелями составляет 100 мм с учетом выше изложенного принимаем k3 = 0,85.

3. После того как мы определили все поправочные коэффициенты, можно определить фактически длительно допустимый ток для сечения 16 мм2:

4. Определяем длительно допустимой ток для сечения 25 мм2:

Если у вас по-прежнему остались вопросы как определяются температурные поправочные коэффициенты, советую ознакомится со статьей: «Температура окружающей среды при проверке проводов и кабелей по нагреву».

5. Определяем допустимую потерю напряжения для двигателя в вольтах, с учетом что ∆U = 5%:

6. Определяем допустимые потери напряжения для кабеля сечением 25мм2:

где:

Iрасч. – расчетный ток, А;
L – длина участка, км;
cosφ – коэффициент мощности;

Зная cosφ, можно определить sinφ по известной геометрической формуле:

r0 и x0 — значения активных и реактивных сопротивлений определяем по таблице 2-5 [Л2. с 48].

7. Определяем допустимые потери напряжения для кабеля сечением 35мм2:

8. В процентном соотношении потеря напряжения равна:

9. Определим сечение кабеля по упрощенной формуле:

где:

Р – расчетный мощность, Вт;
L – длина участка, м;
U – напряжение, В;
γ – удельная электрическая проводимость провода, м/Ом*мм2;
для меди γ = 57 м/Ом*мм2;
для алюминия γ = 31,7 м/Ом*мм2;

Как мы видим при определении сечения кабеля по упрощенной формуле, есть вероятность занизить сечение кабеля, поэтому я рекомендую при определении потери напряжения, использовать формулу с учетом активных и реактивных сопротивлений.

10. Определяем потерю напряжения для кабеля сечением 35мм2 при пуске двигателя:

где:

cosφ = 0,3 и sinφ = 0,95 средние значения коэффициентов мощности при пуске двигателя, принимаются при отсутствии технических данных, согласно [Л6. с. 16].
kпуск =7,5 – кратность пускового тока двигателя, согласно технических характеристик двигателя.

Согласно [Л7, с. 61, 62] условие пуска двигателя определяется остаточным напряжением на зажимах электродвигателя Uост.

Считается, что пуск электродвигателей механизмов с вентиляторным моментом сопротивления и легкими условиями пуска (длительность пуска 0,5 — 2c) обеспечивается при:

Uост.≥0,7*Uн.дв.

Пуск электродвигателей механизмов с постоянным моментом сопротивления или тяжелыми условиями пуска (длительность пуска 5 – 10 с) обеспечивается при:

Uост.≥0,8*Uн.дв.

В данном примере длительность пуска электродвигателя составляет 10 с. Исходя из тяжелого пуска электродвигателя, определяем допустимое остаточное напряжение:

Uост.≥0,8*Uн.дв. = 0,8*380В = 304 В

10.1 Определяем остаточное напряжение на зажимах электродвигателя с учетом потери напряжения при пуске.

Uост.≥ 380 – 44,71 = 335,29 В ≥ 304 В (условие выполняется)

Выбираем трехполюсный автоматический выключатель типа C120N, кр.С, Iн=100А.

11. Проверяем сечение кабеля по условию соответствия выбранному аппарату максимальной токовой защите, где Iд. т. для сечения 35 мм2 равен 123А:

где:

Iзащ. = 100 А – ток уставки при котором срабатывает защитный аппарат;
kзащ.= 1 – коэффициент кратности длительно допустимого тока кабеля (провода) к току срабатывания защитного аппарата.

Данные значения Iзащ. и kзащ. определяем по таблице 8.7 [Л5. с. 207].

Исходя из всего выше изложенного, принимаем кабель марки АВВГзнг 3х35+1х25.

Литература:

Справочная книга электрика. Под общей редакцией В.И. Григорьева. 2004 г.
Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г.
ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ.
Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г.
Расчет и проектирование систем электроснабжения объектов и установок. Издательство ТПУ. Томск 2006 г.
Как проверить возможность подключения к электрической сети двигателей с короткозамкнутым ротором. Карпов Ф.Ф. 1964 г.
Выбор аппаратуры, защит и кабелей в сетях 0,4 кВ. А.В.Беляев. 2008 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Рассчитать сечение кабеля для двигателя АИР по кВт

Для исправной работы электромеханического устройства, такого как асинхронный двигатель питающего от трехфазной сети переменного тока, важно правильно рассчитать диаметр сечения кабеля электродвигателя АИР по его мощности.

Кабель с недостаточно толстым сечением может перегрузить систему питания, привести к короткому замыканию обмотки двигателя, повреждению изоляции провода и вывести из строя другое подключенное оборудование. Это заставит выполнить незапланированное техническое обслуживание и ремонт двигателей АИР в сжатые сроки или купить новый электродвигатель с короткозамкнутым ротором.

С другой стороны, более толстое сечение кабеля для двигателя – спасет от поломок связанных с подключением к питанию электросети весьма мощных устройств, что будет обосновано при запуске новой производственной лини. При модернизации — замене на идентичный электромотор или с большей мощностью, стоит произвести расчет и выбирать кабель подключения с необходимым количеством жил соответствующего диаметра. При этом необходимо брать в расчет потребление всех устройств питающихся от данной электролинии.

Выбор кабеля для электродвигателя

Чтобы правильно подобрать кабель для электродвигателя 380 вольт стоит учитывать несколько основных параметров при расчете:

Материал жилы (медный провод или алюминиевый)
Токовая нагрузка на кабель в зависимости от потребляемой мощности
Общая длина кабеля (параметр, влияющий на токовые потери)

Наиболее распространенным способом в промышленном секторе Украины определения сечения кабеля по токовой нагрузке. Для нахождения провода нужного сечения на двигатель АИР с 3 фазной обмоткой работающего при напряжении 380В будим использовать формулу:

I – ток в проводнике
P – потребляемая мощность
U – напряжение сети питания
cos⁡φ – возьмем среднее значение 0,85
η — коэффициент полезного действия ≈ 0,93

Расчет сечения кабеля для подключения электродвигателя

Для наглядности рассмотрим пример: на производстве используются ряд электромоторов и есть необходимость рассчитать сечение кабеля для всех электрических двигателей в цеху. И так, какой кабель нужен для двигателя мощностью 5,5 кВт, 11 кВт, 15 кВт, 22 кВт, 37 кВт, 45 кВт и 55 киловатт чтобы все устройства запитывались от одной электросети 380В без просадок и какая будет общая потребляемая мощность при одновременной работе всех подключенных электродвигателей АИР.

Определение потребляемой мощности

Нахождение величины тока

Зная материал обмоток провода и потребляемый ток, в нашем случае это 411 А (округляем в большую сторону к ближайшему значению в таблице), Руководствуясь ГОСТ 31996—2012 мы сможем определить нужное сечение силового кабеля для электродвигателей из формулы расчета по таблицам ниже.

Допустимые токовые нагрузки кабеля с медными жилами

Номинальное сечение жилы, мм2	Одножильный кабель для прокладки				Многожильный медный провод
	Постоянный ток, Ампер		Переменный ток, А		На переменном токе, Ампер
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
1. 5	29	41	22	30	21	27
2.5	37	55	30	39	27	36
4	50	71	39	50	36	47
6	63	90	50	62	46	59
10	86	124	68	83	63	79
16	113	159	89	107	84	102
25	153	207	121	137	112	133
35	187	249	147	163	137	158
50	227	295	179	194	167	187
70	286	364	226	237	211	231
95	354	436	280	285	261	279
120	413	499	326	324	302	317
150	473	561	373	364	346	358
185	547	637	431	412	397	405
240	655	743	512	477	472	471
300	760	845	591	539	542	533
400	894	971	685	612	633	611
500	1054	1121	792	690	Таблица кабель с медным проводником. * Изоляция из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов
625/630	1252	1299	910	774
800	1481	1502	1030	856
1000	1718	1709	1143	933

Допустимые токовые нагрузки кабеля с алюминиевыми жилами

Номинальное сечение жилы, мм2	Одножильный алюминиевый провод				Многожильный кабель
	На постоянном токе, А		С переменным током, Ампер		На переменном токе, А
	по воздуху	в земле	по воздуху	в земле	по воздуху	в земле
2. 5	30	32	22	30	21	28
4	40	41	30	39	29	37
6	51	52	37	48	37	44
10	69	68	50	63	50	59
16	93	83	68	82	67	77
25	117	159	92	106	87	102
35	143	192	113	127	106	123
50	176	229	139	150	126	143
70	223	282	176	184	161	178
95	275	339	217	221	197	214
120	320	388	253	252	229	244
150	366	434	290	283	261	274
185	425	494	336	321	302	312
240	508	576	401	374	359	363
300	589	654	464	423	424	417
400	693	753	544	485	501	482
500	819	870	636	556	Таблица кабель с алюминиевым проводником. * Изоляция из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов
625/630	971	1007	744	633
800	1146	1161	858	713
1000	1334	1327	972	793

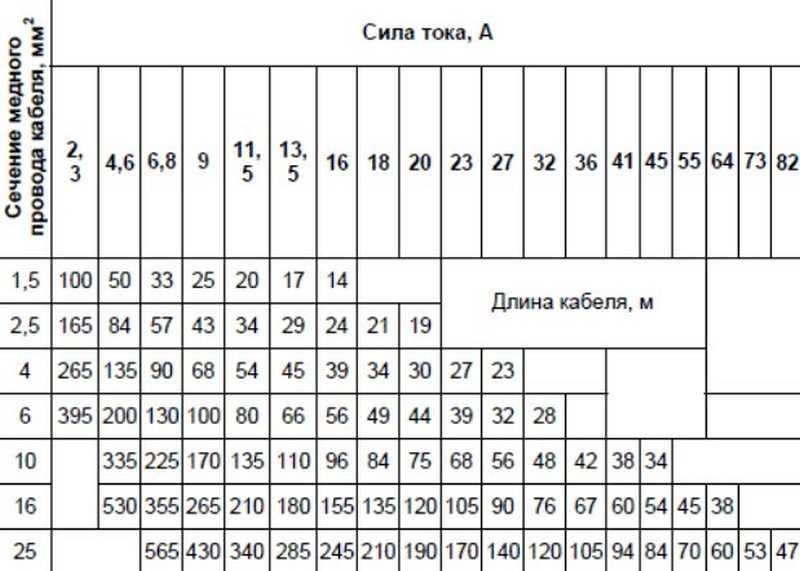

Подобрать сечение кабеля для двигателя до 30 кВт

Электродвигатель	Мощность, кВт	Сила тока, А	Медный провод		Алюминиевый провод
Электродвигатель	Мощность, кВт	Сила тока, А	Диаметр жилы, мм	Макс ток, А	Диаметр жилы, мм	Макс ток, А
АИР71В2	1,1	2,55	1,12	14	1,59	14
АИР80А4		2,75
АИР80В6		3,05
АИР90LB8		3
АИР80А2	1,5	3,3
АИР80В4		3,52
АИР90L6		4,1
АИР100L8		4
АИР80В2	2,2	4,6
АИР90L4		5
АИР100L6		5,6
АИР112МА8		6,16
АИР90L2	3	3,3
АИР100S4		6,8
АИР112МА6		4
АИР112МВ8		7,8
АИР100S2	4	7,9
АИР100L4		8,5
АИР112МВ6		9,1
АИР132S8		10,5
АИР100L2	5,5	10,7
АИР112М4		11,3
АИР132S6		12,3
АИР132М8		13,6
АИР112M2	7,5	14,7	1,38	15	1,78	16
АИР132S4		15,1	1,59	19	1,78	16
АИР132М6		16,5			2,26	21
АИР160S8		18			2,26	21
АИР132M2	11	21,1	2,26	27	2,76	26
АИР132М4		22,2
АИР160S6		23
АИР160М8		26			3,57	38
АИР160S2	15	30	2,76	34
АИР160S4		29
АИР160М6		31
АИР180М8		31,3
АИР160M2	18,5	35	3,57	50
АИР160M4		35
АИР180М6		36,9
АИР200М8		39			4,51	55
АИР180S2	22	41,5
АИР180S4		42,5
АИР200М6		44
АИР200L8		49,5
АИР180M2	30	55,4	4,51	80	5,64	65
АИР180M4		57
АИР200L6		59,6
АИР225М8		62,2

Какой кабель выбрать для двигателя

Не смогли самостоятельно определить, какой кабель нужен для двигателя 30 кВт – свяжитесь с менеджером Завода Электромеханического Оборудования для консультации. Поможем подобрать кабель для электродвигателя 380 вольт с оборотами 3000, 1500, 1000 и 750 в минуту, работающего от трехфазной сети с подключением обмоток по схеме «звезда» или «треугольник».

Правильный выбор марки кабеля и расчет сечения провода подающего питания на двигатель типа АИР, 4А, МТН, MTF, MTKH, MKF — будь это ходовые модели 3 кВт, 7,5 кВт, 18,5 кВт или большие моторы мощностью 30 киловатт, 75 кВт, 90 кВт, 110 кВт, 160 кВт — обеспечат бесперебойную работу предприятия и минимизирует затраты в дальнейшем.

Как подобрать размер кабеля для промышленных двигателей переменного тока?

Если поискать цель инженерии, то мы обнаружим, что «Инженерия — это применение науки и математики для решения проблем».

Однако в настоящее время эта цель немного изменилась, помимо решения проблем; Вы должны учитывать стоимость вашего решения.

Сокращение затрат и экономия денег для вашей организации — это самые важные вещи, которые вы можете предложить своей компании или фабрике.

Таким образом, сегодня мы узнаем, как сэкономить деньги путем правильного расчета размера кабеля для машин и оборудования вашего предприятия.

Как подобрать размер кабеля для промышленных двигателей переменного тока?

В этой статье мы обсудим , как сделать размер кабеля для промышленного двигателя переменного тока.

Для расчета размера любого кабеля необходимо выполнить несколько шагов.

Первым шагом является определение спецификации вашей электрической нагрузки:

Напряжение (В): Укажите напряжение питания и выберите расположение фаз: 1-фазный переменный ток или 3-фазный переменный ток. Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Кроме того, необходимо указать cos {Φ} (коэффициент мощности нагрузки), если нагрузка указана в кВт или л.с.

Расстояние (м, футы): Расчетная длина кабеля или провода в метрах футов.

Тип кабеля: Количество жил в кабеле.

Обратите внимание: «Вы можете игнорировать нейтральный и заземляющий проводники в трехфазных кабелях».

Тип изоляции: Тип изоляции. Обычно термопласт (ПВХ) или термореактивный (XLPE). Важным моментом является правильный выбор температурного режима.

Прокладка кабеля: Как прокладывается кабель «Рассмотрите наихудший вариант прокладки кабеля».

Второй шаг заключается в подготовке необходимых таблиц.

Поставщик электрических кабелей должен предоставить необходимые таблицы своей продукции «Кабели»

Таким образом, зайдя на сайт производителя, вы должны получить:

Площадь поперечного сечения (CSA) Vs. Таблица номинальных токов.
Площадь поперечного сечения (CSA) Vs. Таблица падения напряжения.

Третий шаг Расчет падения напряжения.

С помощью спецификации нагрузки и таблиц поставщиков можно рассчитать предполагаемое падение напряжения на кабеле.

Общее падение напряжения = В _d (В/Ампер/метр) * Макс. Ток (Ампер) * Длина кабеля (метр)

Четвертый шаг Сравнение допустимого падения напряжения с фактическим падением напряжения

Согласно (Правило IEEE B-23):

повышение выше 2,5% от обеспечиваемого (питания) напряжения».

Если расчетное падение напряжения < допустимого падения напряжения, то расчетный CSA принимается.

Если рассчитанное падение напряжения > допустимого падения напряжения, необходимо выбрать более высокое значение CSA.

Расчет размера кабеля двигателя Пример расчета

На рис. (1) показан пример трехфазного асинхронного двигателя , для которого вы должны рассчитать размер кабеля .

Рисунок 1
Начиная с нашего первого шага « Определение спецификации нагрузки »:
Напряжение питания = 400 В
Мощность = 30 кВт
Номинальный ток = 55 А
Макс. Ожидаемый ток = 1,5 * Номинальный ток = 82,5 А
Обратите внимание, что вы должны помнить о токе перегрузки и иметь своего рода безопасный запас, поэтому вы должны делать расчеты на 1,5 от номинального тока.
Длина кабеля = 110 м
Тип кабеля: Многожильные кабели, с многожильными медными жилами, с изоляцией из ПВХ и оболочкой из ПВХ.
Прокладка кабеля: проложена на открытом воздухе.
Теперь, выполнив следующий шаг «Таблица спецификаций кабелей »:
Согласно каталогу силовых кабелей ELSEWEDY ELECTRIC : показано на рис. (2)
больше, чем Макс. Ожидаемый ток.
Первая оценка будет (CP1-T104-U11) с площадью поперечного сечения 16 мм ² (Номинальный ток = 83 А)
Рисунок 2
Рисунок 3
Как мы уже говорили:
Общее падение напряжения = В _d (В/А/метр) * Макс. Ток (AMP) * Длина кабеля (метр)
Допустимое падение напряжения = 2,5% напряжение питания
Затем:
VD = 1,275 * 0,001 * 82,5 * 110 = 11,57 V
AVD = 400 * 82. 5 * 110 = 11,57 V
= 400 * 4001 * 82,5 * 110 = 11,57 V
. 0,025 = 10 В
Путем сравнения допустимого падения напряжения с фактическим падением напряжения мы можем найти, что:
Общее падение напряжения > Допустимое падение напряжения
Тогда рассчитанный CSA не принимается, поэтому мы должны выбрать следующий больший CSA из наших таблиц и снова пересчитать падение напряжения, чтобы увидеть, может ли новый расчетный CSA соответствовать нашему приложению или нет.
——————————————————————————————
Вернувшись к рис. (2) и (3)
Новый CSA будет иметь вид 25 мм ² (номинальный ток = 105 А), а эквивалентное падение напряжения для этого CSA (25 мм ² ) равно 0,957 (мВ/Ампер/метр)
Тогда:
VD = 0,957 * 0,001 * 82,5 * 110 = 8,68 В
AVD = 400 * 0,025 = 10 В
Сравнивая допустимое падение напряжения с фактическим падением напряжения, находим, что:
93
2 Общее падение напряжения < допустимое падение напряжения
Наконец, спроектированный CSA принимается, так как падение напряжения принимается, а затем выбран кабель (CSA = 25 мм ² )
Будьте первым, кто получит эксклюзивный контент прямо на ваш адрес электронной почты.
Обещаем не спамить. Вы можете отписаться в любое время.
Неверный адрес электронной почты
Расчет сечения кабеля для двигателей LT и HT
Выбор правильного сечения кабеля для двигателя является важным параметром для отрасли, будь то во время установки и ввода в эксплуатацию или во время работы. Это очень важный аспект безопасности, минимизации затрат и уменьшения нежелательных потерь. Кабель меньшего размера может сгореть во время работы двигателя, что может привести к риску для жизни людей, оборудования, инфраструктуры, производственным потерям и затратам на замену.
Принимая во внимание, что провод большего размера повлечет за собой ненужные расходы не только на длинные кабели, но и на используемые вместе с ними материалы для кабельной муфты, т. е. наконечники, сальники, соединительный комплект (на случай возникновения неисправности в будущем) и кабельный лоток увеличенного размера. Стоимость работ по прокладке кабеля большего размера также будет выше по сравнению с соответствующим кабелем меньшего размера. Принимая во внимание все эти важные моменты, важно правильно рассчитать размер кабеля для нашего двигателя 9.0010 .
Обязательно прочтите: Как рассчитать сечение кабеля для различных нагрузок и домашней проводки (примеры для США и ЕС)
Запись по теме: Соединение кабелей среднего и высокого напряжения с оборудованием и соединениями
Прежде чем мы углубимся в детали, давайте проясним основное различие между двигателями LT и HT.
В чем разница между двигателями LT и HT?
Ну, поскольку слова LT (низкое напряжение, т.е. низкое напряжение) и HT (высокое напряжение, т.е. высокое напряжение) или низкий крутящий момент и высокий крутящий момент соответственно описывают всю историю.
также зависит от наличия питающего напряжения, т.е. В США и ЕС,
LT Motors Arangs = 230 В — 415 В
HT Дребки = 3,3 кВ. , чем Двигатели HT.
в других регионах они классифицировали LT Motor до 1 кВ и HT Motor свыше 1 кВ.
Теперь мы должны обсудить основную тему, это как рассчитать размер кабеля для двигателей?
Связанный пост: Защита фидеров кабелей – типы неисправностей, причины и дифференциальная защита
Расчет размера кабеля 125 кВт мотор LT
Двигатель KW = 125
PF = 0,8, Эффективность = 94%
Системное напряжение, V ₁ = 415
Длина кабеля = 200 м
Загрузка тока. Текущий ток. Текущий. = P / (1,732 x V x Pf x Eff) —> (P = √3 x Vx I CosΦ = для трехфазных цепей)
                     = 125000 / (1,732 x 415 x 0,8 x 0,94)
                                                 ~ 230 А Но в практической ситуации необходимо учитывать несколько факторов снижения номинальных характеристик.
Номинальный ток, указанный для кабелей, определен для температуры окружающей среды 40* C. Если температура окружающей среды выше этой, допустимая токовая нагрузка кабеля снижается.
Предположим, наш кабель находится в воздушной прокладке на кабельном лотке,
Вы также можете прочитать: Что такое шаговый двигатель: конструкция, типы и режимы работы
Температура воздуха в град. 20° 25° 30° 35° 40° 45° 50° 55°
Обычный ПВХ 1,32 1,25 1,16 1,09 1,00 0,90 0,80 0,80
Факторы снижения номинальных характеристик HR ПВХ 1,22 1,17 1,12 1,06 1,00 0,94 0,87 0,80
СПЭ 1,20 1,16 1.11 1,06 1,00 0,95 0,88 0,82
Рейтинговые факторы, связанные с изменением температуры окружающего воздуха
Температурный поправочный коэффициент, K ₁, когда кабель находится в воздухе = 0,88 (для 50* Amb temp и кабеля из сшитого полиэтилена)
Группировка кабелей также снижает допустимую токовую нагрузку кабеля. Если несколько кабелей сгруппированы вместе, они все будут нагреваться. Тепло не сможет должным образом рассеиваться, поэтому оно будет нагревать сам кабель и тех, кто соприкасается с ним. Это еще больше поднимет температуру. Следовательно, мы должны снизить номинальную токовую нагрузку кабеля в соответствии с коэффициентом группировки.
Возьмем наихудший сценарий, т. е. 3 параллельных друг другу лотка с 9 кабелями, каждый из которых соприкасается друг с другом.
Количество стоек Количество кабелей на стойку Количество кабелей на стойку
1 2 3 6 9 1 2 3 6 9
1 1,00 0,98 0,96 0,93 0,92 1,00 0,84 0,80 0,75 0,73
2 1,00 0,95 0,93 0,90 0,89 1,00 0,80 0,76 0,71 0,69
3 1,00 0,94 0,92 0,89 0,88 1,00 0,78 0,74 0,70 0,68
6 1,00 0,93 0,90 0,87 0,86 1,00 0,76 0,72 0,65 0,66
Таблица: Коэффициент группировки кабелей (коэффициент количества лотков), K2 = 0,68 (для 3 лотков по 9 кабелей в каждом)
Общее заброшенный коэффициент = K ₁ x K ₂
= 0,88 × 0,68 = 0,5984
Давайте выберите 1,1 кВ, 3 ядра, 240 кв. Мм, алюминие, xlpe, бронированный кабель для одного запуска
, алюминие Нажмите, чтобы увеличить таблицу
Технические данные для 1,1 кВ, 3-жильных, алюминиевых/медных проводников, с изоляцией из сшитого полиэтилена, бронированных кабелей
Токовая нагрузка бронированного алюминиевого кабеля из сшитого полиэтилена площадью 240 кв. мм в воздухе составляет 402 А
Суммарный ток снижения номинальных характеристик кабеля 240 кв.мм = 402×0,5984 = 240,55 А
Сопротивление = 0,162 Ом/км и
Реактивное сопротивление = 0,072 Ом/км Принцип и применение
Расчетное падение напряжения в алюминиевых кабелях из ПВХ/XLPE для системы переменного тока
(падение напряжения – вольт/км/ампер)
Номинальная площадь проводника (кв. мм) ПВХ Кабель Кабель из сшитого полиэтилена
Однофазный Трехфазный Однофазный Три системы
1,5 43,44 37,62 46,34 40,13
2,5 29. 04 25.15 30,98 26,83
4 17,78 15.40 18,98 16,44
6 11.06 9,58 11,80 10,22
10 7,40 6,41 7,88 6,82
16 4,58 3,97 4,90 4,24
25 2,89 2,50 3,08 2,67
35 2.10 1,80 2,23 1,94
50 1,55 1,30 1,65 1,44
70 1.10 0,94 1,15 1,00
95 0,79 0,68 0,83 0,70
120 0,63 0,55 0,66 0,56
150 0,52 0,46 0,55 0,48
185 0,42 0,37 0,44 0,40
240 0,34 0,30 0,35 0,30
300 0,28 0,26 0,30 0,26
400 0,24 0,22 0,24 0,22
500 0,23 0,20 0,23 0,20
630 0,20 0,18 0,21 0,18
800 0,19 – 0,20 –
1000 0,18 – 0,18 –
Падение напряжения, V ₂ = 0,3 вольт/км/амп (в соответствии с брошюрой Havell)
= 0,3 x 230 x (200/1000)
= 13 В
Терминальное напряжение на моторе. 2 = 415 -13 = 402 В
% Падение = (V ₂ – V ₁ ) / (V ₁ )
                            0003
                          = 3,13%
Падение напряжения на кабеле (3,13%) меньше заданного падения напряжения (10%) = ОК
Емкость кабеля при коротком замыкании (22,56 КА) выше, чем мощность короткого замыкания системы в этой точке ( X КА) = ОК
Связанная статья: Серводвигатель — типы, конструкция, работа, управление и применение
Кабель 240 кв. мм удовлетворяет всем трем условиям, , поэтому рекомендуется использовать трехжильный кабель 240 кв. мм.

Вы также можете прочитать: Что такое КПД двигателя и как его улучшить?
Расчет сечения кабеля для высоковольтного двигателя мощностью 350 кВт
В случае системы низкого напряжения кабель может быть выбран на основе его пропускной способности по току и падения напряжения, но в случае системы среднего/высокого напряжения способность кабеля к короткому замыканию имеет важное значение. решающий фактор. Таким образом, в случае высокотемпературного двигателя одной мощности короткого замыкания кабеля достаточно для определения размера кабеля, так как остальные два параметра будут автоматически следовать за ним.
Рассмотрим следующий пример:
Двигатель, кВт = 350
Pf = 0,8, КПД = 94%
Напряжение системы, В ₁ = 6,6 кВ 1,732 x V x Pf x Eff)
                     = 350000 / (1,732 x 6600 x 0,8 x 0,94)

3. система, I
_sh (длительность t=1сек) = 26,2 KA
С алюминиевой жилой, кабель с изоляцией из сшитого полиэтилена =
= 278,72 кв. мм
Следовательно, требуется ближайший больший размер 300 кв. мм .
Из приведенной ниже таблицы также видно, что мощность короткого замыкания кабеля площадью 300 кв. мм составляет 28 кА, что превышает наш уровень неисправности.
Вы также можете прочитать: Трехфазный двигатель звезда-треугольник Автоматический пускатель с таймером
Нажмите на изображение, чтобы увеличить
(6,6 кВ без заземления / 11 кВ с заземлением)
Технические детали для 6,6 кВ, 3-жильных, алюминиевых/медных проводников, с изоляцией из сшитого полиэтилена, бронированных кабелей
Мы видим, что это также автоматически удовлетворяет двум другим условиям.
Выберем 6,6 кВ, 3-жильный, 300 кв.мм, алюминий, сшитый полиэтилен, бронированный кабель для одиночной прокладки
Температурный поправочный коэффициент, К кабеля и кабеля из сшитого полиэтилена)
Коэффициент группировки кабелей (коэффициент количества лотков), K ₂ = 0,68 (для 3 лотков по 9 кабелей в каждом)
Суммарный коэффициент снижения = K ₁ x K ₂    = 0,88 x 0,68 = 0,5984 IS 450 AMP
Общий сброшенный ток 300 кв.м.мм кабель = 450 × 0,5984 = 269,28 АМП
Сопротивление = 0,130 Ом / км и
Реактирование = 0,0999 Ом / км
. Усилитель    (согласно брошюре Havell)
= 0,26 x 200 x 41 /1000
= 2,132 В
Терминальное напряжение на двигателе, V ₂ = 6600 — 2,132 = 6597,868 В
% Падение = (V ₁ — V ₂) / (V ₁ — V ₂
%) / (V ₁)
= (6600 — 6597,8) x 100 / (6600)
= 0,032%
для определения 300 кв.
