Сечение проводов по мощности: Таблица зависимости сечения кабеля от тока (мощности).

Таблица сечения медного провода по мощности

Надежная и безопасная работа любых электрических приборов и оборудования во многом зависит от правильного выбора проводов. Большое значение имеет сечение медного провода, таблица позволяет определить его необходимые параметры, в зависимости от токовой нагрузки и мощности. Неправильный подбор кабельной продукции может вызвать короткое замыкание и последующее возгорание. При небольшом сечении провода и слишком высокой мощности оборудования произойдет его перегрев, что вызовет аварийную ситуацию.

Содержание

Сечение и мощность провода

При выборе кабельной продукции в первую очередь необходимо учитывать существенные различия между медными и алюминиевыми проводами.

Сечение проводов по току и мощности таблица

Медь является более устойчивой к различного рода изгибам, она обладает более высокой электропроводностью и меньше подвержена воздействию коррозии. Поэтому одна и та же нагрузка предусматривает меньшее сечение медного провода по сравнению с алюминиевым. В любом случае, приобретая электропровод, нужно делать определенный запас его сечения, на случай возрастания нагрузок в перспективе, когда будет устанавливаться новая бытовая техника. Кроме того, сечение должно соответствовать максимальной нагрузке, токам автоматов или других защитных устройств.

Величина тока относится к основным показателям, оказывающим влияние на расчеты площади сечения проводов. То есть, определенная площадь имеет возможность пропускать через себя определенное количество тока в течение продолжительного времени. Этот параметр также называется длительно допустимой нагрузкой.

Само сечение представляет собой общую площадь, которую имеет срез токопроводящей жилы. Для его определения используется формула вычисления площади круга. Таким образом, Sкр. = π × r2, где число π = 3,14, а r – будет радиусом измеряемой окружности. При наличии в кабельной жиле сразу нескольких проводников, измеряется диаметр каждого из них, а затем полученные данные суммируются. Чтобы найти радиус, нужно вначале измерить диаметр проволоки с помощью микрометра или штангенциркуля. Наиболее эффективным методом считается определение площади сечения по специальным таблицам, с учетом необходимых показателей.

Прежде всего, принимаются во внимание конкретные условия эксплуатации, а также предполагаемая величина максимального тока, который будет протекать по данному кабелю в течение продолжительного времени.

Сечение медных проводов и мощность электрооборудования

Перед монтажом того или иного электрического оборудования необходимо выполнить все расчеты. Они проводятся с учетом полной мощности будущих потребителей электроэнергии. Если монтируется сразу несколько единиц оборудования, то расчеты проводятся в соответствии с их суммарной мощностью.

Нагрузка и сечение провода таблица

Мощности каждого прибора указываются на корпусе или в технической документации на изделие и отражаются в ваттах (Вт) или киловаттах (кВт). Для того, чтобы рассчитать сечение медного провода по мощности, таблица со специальными параметрами поможет подобрать наиболее оптимальный вариант.

В стандартных городских квартирах как правило действует однофазная система электроснабжения, напряжение которой составляет 220 вольт. Расчеты проводятся с учетом так называемого коэффициента одновременности, составляющему 0,7. Этот показатель означает возможность одновременного включения около 70% установленного оборудования. Данный коэффициент нужно умножить на значение суммарной мощности всех имеющихся приборов. По полученному результату в таблице определяется необходимое сечение проводки в соответствии с заданными техническими и эксплуатационными условиями.

Как определить сечение для многожильного провода

Расчёт сечения кабеля по мощности и току: формулы и примеры

При строительстве дома или замене старой электропроводки необходимо произвести расчет проводника по его пропускной способности. Это защитит домашнюю сеть от перегрузки. Как производить расчет, что влияет на пропускную способность кабеля? Об этом будет указано ниже, но сначала вспомним, что такое электрический ток.

• Для чего необходим расчет кабеля
• Что необходимо знать для правильного выбора провода?
• Что будет, если неправильно рассчитать сечение
• Что влияет на нагрев проводов
• Как рассчитать сечение кабеля по мощности?
• Таблица сечения медного кабеля по току, ПУЭ-7
• Таблица сечения алюминиевого кабеля по току, ПУЭ-7
• Выбор сечения кабеля по силе тока
• Расчет сечения кабеля по длине

Для чего необходим расчет кабеля

Металл, из которого изготавливают жилы провода или кабеля, имеет какое-то сопротивление. Когда электроны, а в металлах именно они являются основными носителями заряда, сталкиваются с таким сопротивлением, они производят работу, нагревая проводник. Если сечение или диаметр провода достаточный, то такой нагрев незначительный, в противном случае нагрев будет существенным, а это уже грозит плохими последствиями.

Расчет необходимого сечения кабеля позволяет создать такие рабочие условия, при которых температура не будет повышаться выше допустимого значения. Второстепенная задача, которая стоит при расчете, может предусматривать подключение в дальнейшем дополнительного электрооборудования.

Для протяженных линий такое вычисление поможет определить потерю напряжения в самой дальней точке линии. При неправильном расчете для дальних потребителей напряжения может не хватить, особенно в час пик, что приведет к их неправильной работе или отказу вообще.

Может возникнуть и такая ситуация: расчет сечения проводов и кабелей был произведен правильно, но не был учтен график работы мощных потребителей. В этом случае может возникнуть перегрузка линии.

Что необходимо знать для правильного выбора провода?

При покупке провода или кабеля стремятся достичь оптимального соотношения цена – надежность. Что в это входит? Рассмотрим несколько составляющих:

• материал металла;
• количество проволок в жиле;
• защитные оболочки;
• соотношение цен проводов разного сечения;
• минимальный диаметр проводника.

В основном используют кабеля с медными или алюминиевыми жилами. Алюминий дешевле, но имеет большее сопротивление по сравнению с медью. С другой стороны, он легче и имеет защитную пленку из оксида алюминия.

Предостережение! Алюминий легко ломается, особенно если его надрезать при зачистке. Оксидная пленка имеет большое сопротивление, а это мешает соединять такой проводник с медью, которая усиливает окисление.

Поскольку электроны в основном движутся во внешнем слое проводника, то многопроволочные жилы способны пропускать больший ток, чем однопроволочные. Увеличение сечения провода в два раза увеличит его пропускную способность менее чем в два раза. Поэтому для экономии металла берут два и более провода меньшего сечения вместо одного с большим сечением.

Совет! Кабели с дополнительной защитой хуже сгибаются, тяжелее и уменьшают теплоотдачу. Кроме того, они дороже, поэтому без крайней необходимости ими лучше не пользоваться.

Используемые формулы выбора сечения кабеля позволяют подобрать нужный кабель, но они не учитывают автоматические выключатели, стоящие на защите сети. Поэтому необходимо также ориентироваться на используемые в квартире автоматы, а точнее, на их ток отсечки. Если выбранный провод не выдержит такой нагрузки, его нужно заменить проводом с большим сечением.

Что будет, если неправильно рассчитать сечение

Неправильный расчет может привести к двум противоположным результатам:

• кабель будет иметь недостаточное сечение;
• кабель будет иметь избыточное сечение.

В первом случае жилы кабеля будут перегреваться, изоляция будет быстрее стареть, при худшем сценарии возможно возгорание провода. Малое сечение может вызвать большое падение напряжение на самых дальних разъемах, это может вызвать отключение электроприбора или его неправильную работу. Несоответствие сечения кабеля к установленным автоматам, может сделать их бесполезными.

Если у кабеля сечение больше необходимого это приведет к ненужным материальным расходам, утяжелению проводки. С другой стороны, небольшой запас по сечению позволит в дальнейшем подключать дополнительные электроприборы, не меняя проводки.

Что влияет на нагрев проводов

Нагревание провода зависит от двух факторов:

• источника теплоты;
• эффективность охлаждения.

Тепло дают электроны. При движении по материалу они сталкиваются с атомами, вернее, с их внешними электронами и выбивают их с орбитали. В этот момент высвобождается энергия, в металлах это тепловая энергия. Поэтому, используя формулу расчета провода, обязательно нужно учитывать силу и плотность тока.

Разберем это подробнее.

Упрощенно говоря плотность – количество электронов в поперечном срезе проводника. Зависит от самого материала и частично от напряжения. Особенно это заметно в полупроводниках, когда при увеличении напряжения увеличивается число носителей заряда. Сила тока – количество электронов, проходящих через поперечный срез за определенное время. Напрямую зависит от напряжения и сопротивления проводника.

Вывод. Чем больше плотность и сила тока, тем быстрее происходит нагрев металла.

Охлаждение кабеля зависит:

• от окружающей температуры;
• конструкции кабеля;
• способа прокладки;
• метода охлаждения.

Чем выше температура окружающей среды, тем большее сопротивление имеет кабель. Это увеличивает нагрев. Повышенная окружающая температура к тому же уменьшает охлаждение.

Чем больше слоев изоляции и чем она толще, тем хуже происходит отдача тепла. Открытые кабели охлаждаются быстрее, чем уложенные в каналы или короба. В горизонтальных коробах, где воздух стоит на месте, охлаждение хуже, чем в вертикальных, так как в последних происходит естественная циркуляция воздуха, улучшающая вентиляцию. Провода, проложенные на сквозняках или там, где работает вентилятор, будут охлаждаться лучше.

Как рассчитать сечение кабеля по мощности?

Для такого расчета имеются:

• таблицы;
• электронные калькуляторы;
• формулы.

Таблицы позволяют быстро, без дополнительных расчетов получить ответ. Однако это больше будет иметь рекомендательный расчет, не учитывающий особенности сети. Калькуляторы позволяют внести дополнительные условия и получить более точный ответ. Кто желает самостоятельно произвести расчет должен знать схему проведения вычислений. Формула сечения кабеля по мощности включает в себя:

• определение активной мощности для однофазной и полной мощности для трехфазной сети;
• по таблицам узнать коэффициенты: тепловые, потери, запас мощности и другие;
• определить силу тока;
• по таблице определить сечение, руководствуясь полученным значением тока.

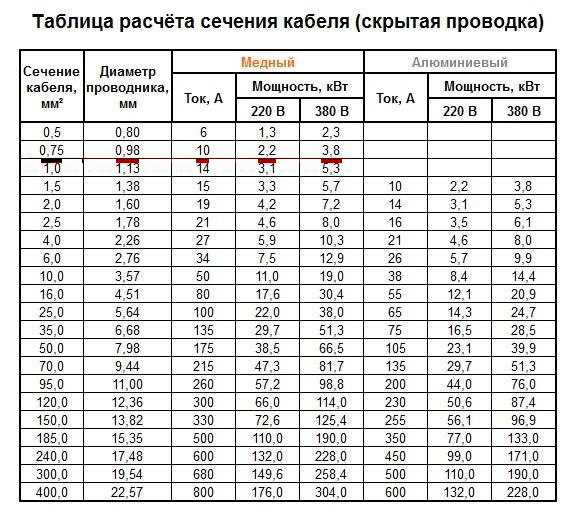

Таблица сечения медного кабеля по току, ПУЭ-7

Пример расчета сечения кабеля по таблице можно посмотреть в ПУЭ – правила устройства электроустановок. Разные таблицы предназначены для определения сечения кабельных жил и проводов. Учитываются количество проводов, способ укладки. Для домашней сети, если провод уложен в лоток, это приравнивается к прокладке в трубе.

Таблица сечения алюминиевого кабеля по току, ПУЭ-7

Из-за разной проводимости ток для медного и алюминиевого провода с одинаковым сечением будет разный. Это отображено в таблицах. Причем таблицы могут быть отдельными для каждого металла или общими.

Выбор сечения кабеля по силе тока

Рассмотрим на практике, как можно пользоваться формулой расчета кабеля по току. Для однофазной сети используют следующую формулу: P = UI, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах. Определяем суммарную мощность электроприборов обычно работающих одновременно. Допустим, она составила 9, 85 кВт. Переводим в ватты, получается 9 850 Вт. Напряжение сети равно 230 В. Мощность делим на напряжение и получаем ток силой 42,8 А.

Будем покупать медный провод, проложенный в кабельном канале (трубе). Согласно таблице, два одножильных провода в трубе могут пропустить ток 46 А, если имеют сечение 6 мм2. Для алюминиевого провода это сечение будет равно 8 мм2, причем максимальный допустимый ток будет только 43 А.

Расчет сечения кабеля по длине

Иногда нужно рассчитать сечение длинного провода, например, переноску. Для этого нужно знать, какая максимальная мощность будет подключаться к нему. Пусть это будет 2,5 кВт или 2 500 Вт. По формуле выше находим ток:

округлим до 12 А. Определяем сечение по таблице для открытого провода, оно будет равно для медного провода 1,5 мм2. Падение напряжения на конце переноски не должно превышать 5%.

Возьмем провод длиной 30 метров и рассчитаем его сопротивление по формуле:

Такое значение вполне допустимо.

Зная, как произвести расчет сечения кабеля, помогает прокладывать надежные линии электроснабжения, не прибегая к помощи специалистов.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

[Решено] Площадь поперечного сечения проводника силовой проводки шо

Этот вопрос ранее задавался в

UPPCL JE Electrical 7 сентября 2021 г. Официальный документ (Смена 2)

Посмотреть все документы UPPCL JE >

1. 1. 50 mm ² , 2.50 mm ²
2. 1.0 mm2, 1.50 mm2
3. 1.0 mm2, 1.0 mm2
4. 2.50 mm2, 1.50 mm2

Option 1 : 1.50 mm ² , 2.50 mm ²

Бесплатно

Бесплатный пробный тест Уттар-Прадеш (История)

71,4 тыс. пользователей

10 вопросов

10 баллов

7 минут

Индийские правила электроснабжения в отношении внутренней проводки:

• Минимальный размер проводника, используемого в домашней проводке, не должен быть меньше 1/1,12 мм2 для меди или 1/1,40 мм (1,5 мм) для алюминиевого провода.
• Высота установки щита учета, главного распределительного щита 1,5 метра от уровня земли. Обсадная труба будет проложена на высоте 3,0 метра от уровня земли.
• Световые кронштейны должны быть закреплены на высоте от 2 до 2,5 метров от уровня земли.
• Максимальное количество точек в подсхеме — 10.
• Максимальная нагрузка в подцепи 800 Вт.



И.Е. Правила относительно силовой проводки:

1. В силовой подцепи нагрузка обычно ограничивается до 3000 Вт, а количество розеток до двух в каждой подцепи.
2. Все оборудование, используемое в силовой проводке, должно иметь железную конструкцию, а проводка должна быть бронированным кабелем или кабелепроводом.
3. Длина гибкого трубопровода, используемого для соединения клеммных коробок двигателей с пускателями, выключателями и двигателями, не должна превышать 1,25 метра.
4. Каждый двигатель, независимо от его размера, должен быть снабжен предохранителем, расположенным рядом с ним.
5. Минимальная площадь поперечного сечения проводника, который можно использовать для силовой проводки, составляет 1,25 мм2 для кабелей с медными жилами и 1,50 мм2 для кабелей с алюминиевыми жилами (см. рекомендации ISI). Следовательно, кабели ВИР или ПВХ размером менее 3/0,9Медь 15 мм или алюминий 1/1,80 мм нельзя использовать для проводки двигателя.
6. Для двигателей мощностью менее 15 л.с., которые имеют очень большой пусковой ток, предохранитель должен иметь номинальный ток для безопасной передачи пускового тока двигателя, а номинальный ток кабеля должен составлять не менее половины номинального тока предохранителя.



Из вышеперечисленных вариантов площадь поперечного сечения жилы силовой проводки НЕ должна быть меньше 1,50 мм2 для медного провода и 2,50 мм2 для алюминиевого.

Скачать решение PDF

Поделиться в WhatsApp

Последние обновления UPPCL JE

Последнее обновление: 22 сентября 2022 г.

Окончательные результаты Uttar Pradesh Power Corporation Limited JE (Civil) 2022 были объявлены 10 августа 2022 года. Кандидаты могут проверить свои результаты UPPCL JE 2022 по прямой ссылке для скачивания. Отсечки для соответствующих категорий также отсутствуют. Кандидаты, которые смогли попасть в окончательный список, не должны унывать. Они должны тщательно проанализировать свои ошибки, просмотреть работы прошлых лет и вернуться в следующем году более сильными.

Площадь поперечного сечения провода

Как рассчитать площадь поверхности провода? Какова формула площади поперечного сечения? Эта статья ответит на эти и другие вопросы. Продолжайте читать, чтобы узнать, как рассчитать площадь поверхности провода. Кроме того, мы объясним, из чего состоит площадь поперечного сечения провода. Как только вы поймете эти термины, вы сможете рассчитать площадь поперечного сечения провода.

Площадь поперечного сечения провода

Площадь поперечного сечения провода – это площадь круглой или эллиптической плоскости, проходящей через объект под прямым углом к ​​его длине. Провод с круглым поперечным сечением будет иметь площадь, равную диаметру провода, умноженному на угол поперечного сечения. С другой стороны, прямоугольный блок, разрезанный под углом, будет иметь площадь, равную углу его поперечного сечения. Поэтому, когда вы измеряете площадь поперечного сечения провода, вы должны сначала определить его толщину.

Площадь поперечного сечения провода рассчитывается путем деления длины одной стороны на его ширину. Затем вы умножаете две стороны на их квадраты. Например, провод толщиной 3/8 дюйма и шириной 4 дюйма имеет площадь поперечного сечения 0,375 дюйма. Преобразовав эти измерения, вы получите измерение диаметра провода в квадратных дюймах. Затем вы умножаете это значение на 4000, чтобы получить площадь провода.

Какова формула площади поперечного сечения?

При измерении площади поперечного сечения провода вам необходимо знать его диаметр и длину. К счастью, формула площади поперечного сечения довольно проста. Площадь поперечного сечения провода равна квадрату его диаметра, измеренного в милах. Его можно рассчитать, рисуя катанку. Вы также можете найти площадь поперечного сечения провода, возведя его диаметр в квадрат в дюймах.

Чтобы рассчитать площадь поперечного сечения провода, нужно умножить его длину на диаметр. Однако формула предполагает чистый разрез 90 градусов. На самом деле, вы можете получить больший результат, если сделаете разрез под углом 45 градусов. Площадь провода в круге составляет примерно 1000 мил на квадратный дюйм. Многожильные кабели имеют площадь поперечного сечения 4000 мил в квадрате.

Чтобы рассчитать площадь поперечного сечения провода, сначала определите его средний диаметр. Разделите это число на 10. Далее умножьте результат на количество кабелей. Например, отрезок провода диаметром 16 мм нуждается в силе тока 32 ампера. Вы можете округлить до четырех миллиметров для простоты расчетов. Формула площади поперечного сечения провода относится к категории табличных данных.

Что такое площадь поперечного сечения в электричестве?

Площадь поперечного сечения проводника измеряется в мм2. Он равен площади поверхности круга, деленной на радиус объекта. В случае электричества площадь поперечного сечения провода равна площади поверхности круга того же радиуса. Площадь вены всегда будет круглой. При расчете сопротивления диаметр жилы должен быть больше поперечного сечения проводника.

Сопротивление провода — это сложность протекания по нему тока. Длинный провод имеет большее сопротивление, чем короткий, потому что при прохождении электроны сталкиваются с большим количеством ионов. В тонком проводе меньше места для прохождения свободных электронов. Сопротивление и площадь поперечного сечения обратно пропорциональны. Но вы обнаружите, что эта формула сбивает с толку, когда вам нужно учитывать несколько событий.

Какова площадь поверхности провода?

Площадь поверхности провода можно измерить, рассчитав площадь его поперечного сечения. Площадь поверхности одной жилы медной проволоки диаметром 0,20 мм эквивалентна площади поверхности круга радиусом r. Это измерение можно округлить до сотых долей метра. Кроме того, вы можете узнать площадь поверхности цилиндра, сделанного из проволоки в один мм, используя известную формулу.

Проволока большого диаметра имеет большую площадь поверхности, чем проволока малого диаметра. Провода меньшего диаметра обычно измеряются в миллиметрах. В двух словах, провода можно измерять в квадратных единицах или в круговых милах. Площадь поперечного сечения проволоки проще всего рассчитать в круговых милах, а не в квадратных единицах, поскольку шкала измерения диаметра проволоки обратная.

Какой формы площадь поперечного сечения провода?

Площадь поперечного сечения провода равна площади круга диаметром d и радиусом r. Поскольку диаметр проволоки больше ее толщины, площадь всегда будет больше. Это измерение также полезно для понимания различий между многожильным проводом и сплошным проводом. Площадь поперечного сечения проводов также может быть использована для определения сопротивления.

Чтобы понять формулу, сначала нам нужно определить поперечное сечение. Поперечное сечение — это общая область трехмерного объекта. Например, длинная цилиндрическая труба будет иметь поперечное сечение, представляющее собой концентрическую окружность. Балка будет называться в зависимости от формы ее поперечного сечения. В основном площадь поперечного сечения равна его высоте, ширине и толщине. Калькулятор поперечного сечения даст вам площадь поперечного сечения цилиндра диаметром 10, высотой H и толщиной t1.

Провод может быть круглым или овальным в поперечном сечении. Также возможно эллипсоидальное сечение. Обе проволочные формы имеют центральную талию уже, чем остальные. S-образная проволока имеет гораздо более тонкую стенку и пучок, чем Z-образная проволока. Это означает, что S-образный провод легче согнуть, чем Z-образный. В общем случае площадь поперечного сечения провода будет больше, чем у квадрата.

Площадь поперечного сечения равна диаметру?

Площадь поперечного сечения – это квадрат длины одной стороны проводника. Затем умножьте квадратную длину другой стороны. Например, возьмем прямоугольный проводник толщиной 3/8 дюйма и шириной четыре дюйма. Толщина выражается как 0,375 дюйма. Это эквивалентно 4000 мил. Точно так же ширина, выраженная в дюймах, равна 375 милам. Затем умножьте 375 мил на 4000 мил, чтобы найти площадь поперечного сечения.

Площадь поперечного сечения провода измеряется по формуле: A = 1/pd2, где p — длина в футах. Его диаметр равен площади круга с радиусом r. Площадь поперечного сечения провода n-го калибра равна квадрату его диаметра. Как только вы нашли площадь поперечного сечения провода, вы можете рассчитать средний диаметр провода.

В чем разница между площадью и поперечным сечением.

Размер провода можно измерить, используя площадь и поперечное сечение проводника. Площадь провода относится к пространству, в котором могут проходить медные провода. Важно отметить, что площадь поперечного сечения и диаметр не совпадают. Точно так же многожильный провод имеет большее поперечное сечение, чем сплошной провод. Итак, размер сплошного провода важнее площади его поперечного сечения.

Площадь поперечного сечения провода меньше общей площади его поверхности. Вообще говоря, провода большого диаметра имеют большую площадь поперечного сечения, чем провода малого диаметра. Площадь поперечного сечения провода может быть выражена либо в квадратных единицах, либо в круговых милах. Площадь провода также может быть выражена в шкале калибра. Измерение проволоки в круговых милах более удобно для расчета, поскольку оно устраняет факторы «пи» и d/2 (радиус).

Площадь поперечного сечения провода влияет на его сопротивление. Более широкий провод имеет меньшее сопротивление, чем более тонкий. Следовательно, чем шире площадь сечения, тем меньше сопротивление провода. Чтобы лучше понять это, рассмотрим пример с водопроводной трубой. Чем шире труба, тем больше по ней проходит воды. Поэтому провод с большей площадью поперечного сечения оказывает меньшее сопротивление потоку электрического заряда.

Что такое формула площади?

Какова формула площади поперечного сечения провода и как найти его площадь? Поперечное сечение провода имеет форму круга, но площадь поверхности каждого сечения различается. Провода представляют собой смесь различных материалов, и один тип обычно более плотный, чем другой. Один тип провода многожильный, который представляет собой одножильный провод, скрученный вместе.

Поперечное сечение провода — это двухмерное представление объекта. При разрезании сплошной проволоки на несколько секций двумерные срезы проволоки будут разными. Площадь поперечного сечения известна как SS и измеряется в мм2. Многожильный провод будет иметь большую площадь, чем сплошной провод. Оба типа провода имеют разное сопротивление.

Одним из методов расчета площади поперечного сечения провода является измерение диаметра провода. Это измерение легко. Возьмите длинный кусок проволоки и намотайте его на карандаш так, чтобы «хвосты» плотно прилегали друг к другу. Обязательно используйте полные витки, которые плотно прилегают друг к другу и не имеют зазоров между ними. Вам нужно будет разделить длину сегмента на количество витков, чтобы определить диаметр. Например, если в проводе 11 витков, результирующий диаметр будет 7,5 мм. Затем разделите это число на 11 и получите 0,68 мм.

Как найти площадь поперечного сечения прямоугольного воздуховода

Прямоугольный воздуховод можно разделить на шестнадцать секций. В каждом сечении указана средняя скорость воздуха, проходящего через воздуховод. Площадь поперечного сечения воздуховода можно рассчитать по формуле, представляющей площадь поперечного сечения и скорость воздуха. Площадь поперечного сечения воздуховода прямоугольного сечения равна скорости потока одного кубического метра воздуха в секунду, где V — скорость воздуха.

Площадь твердого тела зависит от его формы и угла между его осью симметрии и плоскостью, в которой оно пересекается. Площадь прямоугольного тела равна площади основания умноженной на его высоту. Площадь поперечного сечения прямоугольного воздуховода равна площади основания плюс его высота. Если вы хотите рассчитать площадь поперечного сечения квадрата, вы должны умножить ширину цилиндра на высоту.

Площадь поперечного сечения воздуховода измеряется в квадратных дюймах, и это значение можно рассчитать по длине и окружности цилиндра. Полученную площадь квадрата затем умножают на радиус цилиндра. Если воздуховод круглый, площадь цилиндра равна p*R2. Это верно как для прямоугольных, так и для овальных воздуховодов, но прямоугольные воздуховоды более точны.

Что означает площадь поперечного сечения проводника?

Площадь поперечного сечения проводника – это площадь поверхности, одинаковая по длине независимо от конфигурации. Его площадь может быть измерена в квадратных милах или в фактическом поперечном сечении проводника. Квадратный мил — это единица измерения, где один мил равен площади квадрата со стороной в 1 мил. Например, 3/8-дюймовый проводник имеет площадь поперечного сечения 3/8 дюйма и ширину 4 дюйма. Следовательно, 3/8-дюймовый проводник имеет ширину 4 дюйма и толщину 3/8 дюйма. Площадь круглого проводника равна 0,375 дюйма. Прямоугольный проводник будет иметь площадь 9квадратных милов, поэтому квадрат со стороной 3/8 дюйма будет иметь площадь поперечного сечения

Кабель представляет собой небольшую трубу.
