Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару https://lan-art.

ru/ekranirovannya-vitaya-para/.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер. Это пресс клещи для опрессовки RJ-разъёмов, в частности RJ-45.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Как видно по обозначениям на схеме, как правило, используется следующий порядок распиновки жил:

1. бело-оранжевый
2. оранжевый
3. бело-зелёный
4. синий
5. бело-синий
6. зелёный
7. бело-коричневый
8. коричневый

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.



Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Содержание

1. Виды
2. Количество жил
3. Категория и защитная оболочка
4. Выбор провода
5. Инструменты
6. Кабель
7. Коннектор
8. Инструмент для обжимки
9. Схемы обжима и выбор нужной
10. 8 жил
11. 4 жилы
12. Порядок при обжимке
13. Обжим без инструмента
14. Использование специальных самообжимающихся коннекторов
15. Проверка
16. Секреты из практики по монтажу

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	—
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

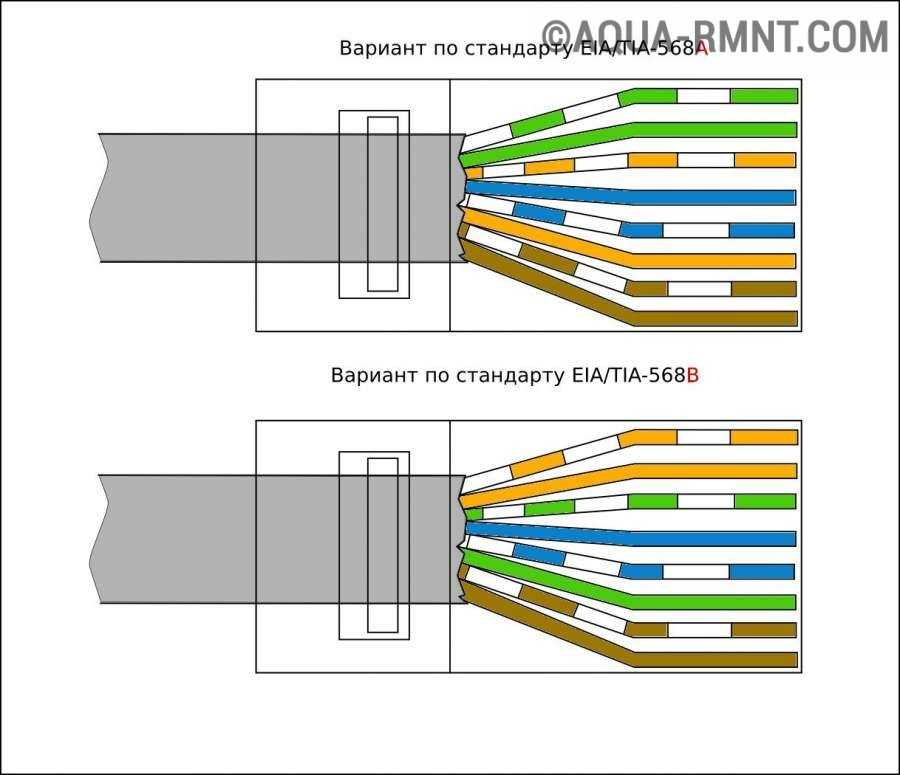

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

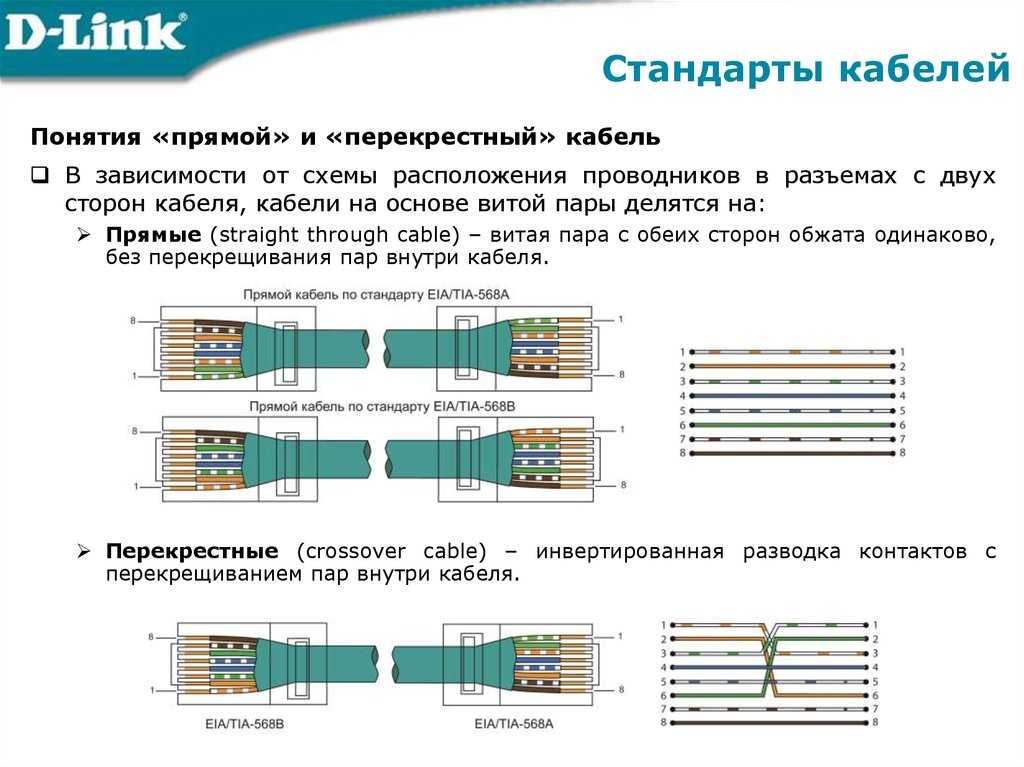

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для перекрестного обжима провода используется схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. синий – синий;
5. бело-синий – бело-синий;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

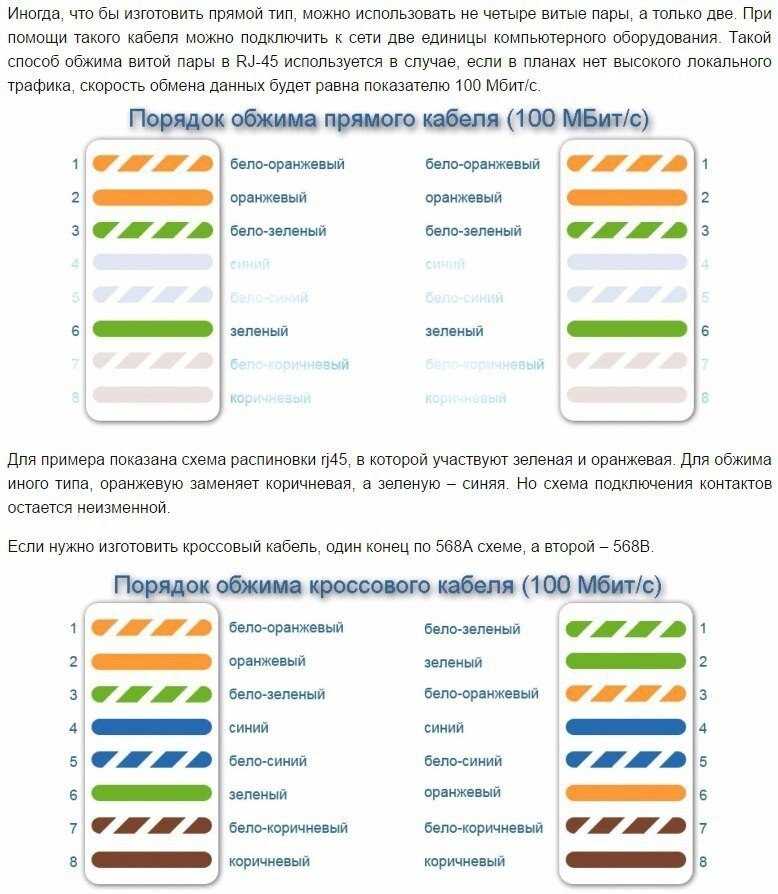

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. пусто;
5. пусто;
6. зеленый;
7. пусто;
8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

1. бело-оранжевый — бело-зеленый;
2. оранжевый — зеленый;
3. бело-зеленый — бело-оранжевый;
4. пусто;
5. пусто;
6. зеленый — оранжевый;
7. пусто;
8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

1. Отмерить требуемую длину провода.
2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
4. Несколько раз согнуть кабель в различные стороны от надреза.
5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
7. Разложить жилы, руководствуясь одним из видов обжима.
8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
9. Вставить штекер в разъем на обжимнике.
10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

• Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
• В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
• После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Подключение кабеля категории 6 с помощью этой схемы подключения

Подключение кабеля Ethernet категории 6 — это простой способ улучшить управление сетью. Этот процесс прост и понятен, и в этой удобной статье мы предоставили все необходимое для начала работы, включая подробную схему подключения. Итак, как вы можете подключить свои собственные кабели Cat6?

Что такое Ethernet-кабель Cat6?

Кабели Ethernet, также известные как сетевые кабели, соединяют два узла в сети. В большинстве домов этот тип кабеля позволит преодолеть разрыв между вашим маршрутизатором/коммутатором и компьютером, который вы используете, позволяя им обмениваться данными на высоких скоростях.

Кабель Ethernet можно разделить на две основные части: кабель UTP и разъем RJ45. Кабели UTP (неэкранированная витая пара) выпускаются в нескольких вариантах, включая Cat6, Cat5e и Cat5. Кабели Cat6 имеют пропускную способность 10 Гбит/с на частоте 250 МГц, в то время как Cat5e может достигать только гигабит в секунду, что позволяет кабелям Cat6 передавать больше данных.

Разъем RJ45 на конце кабеля Ethernet всегда будет одинаковым, независимо от типа используемого кабеля. Стоит отметить, что экранированные разъемы RJ45 и кабели Cat6 можно использовать в средах, где возникают проблемы с перекрестными помехами.

Схема подключения кабеля Cat6 (с разъемом RJ45)

Подключить собственный Ethernet-кабель Cat6 проще, чем вы могли ожидать, по крайней мере, если у вас есть верная информация. Приведенные ниже шаги помогут вам справиться с трудными частями процесса, а приведенная выше схема подключения Cat 6 дает вам памятку, которой нужно следовать.

На схему включены конфигурации T-568A и T-568B, поскольку обе они соответствуют стандартам проводки ANSI/TIA-568-C. Вы можете использовать любую из конфигураций сетевых кабелей, если вы используете одну и ту же конфигурацию на обоих концах провода Cat6.

Для завершения этого процесса вам понадобится несколько инструментов и компонентов.

• Бокорезы/инструмент для зачистки проводов
• Обжимной инструмент RJ45
• 1 кабель Cat6
• 2 разъема RJ45

. Вам просто нужно отрезать кабель до нужной длины. Для этого мы используем бокорезы, но вы можете использовать любые кусачки, если они достаточно прочные, чтобы прорезать кабель Cat6.

Кусок веревки можно использовать в качестве измерительного инструмента, когда вы делаете это, облегчая измерение вокруг углов и труднодоступных мест. Поместите кабель между губками вашего режущего инструмента и надавите на него, чтобы сделать разрез, убедившись, что разрез был максимально ровным.

2. Зачистка медных кабелей

Теперь пришло время зачистить медные кабели, чтобы освободить внутренние витые пары. Когда вы делаете это, вам нужно всего лишь отступить примерно на дюйм от каждого конца кабеля, оставив достаточно места для удобного размещения разъема RJ45 на конце.

3. Подготовка витых пар

Теперь вам все еще нужно сделать еще немного зачистки, а также правильно расположить витые пары. Внутри кабеля Cat6, с которым вы работаете, вы найдете четыре набора витых пар, а также небольшой пластиковый X-образный разделитель. Можно просто срезать разделитель.

Раскрутите маленькие кабели, чтобы их можно было перемещать по отдельности, прежде чем осторожно зачистить каждый из маленьких проводов примерно на 1/4 дюйма от их изоляции. Жилы внутри проводов сплошные, что позволяет легко избежать большого беспорядка.

Теперь вы можете упорядочить провода в соответствии с приведенной выше схемой, соблюдая правильную ориентацию.

4. Вставка проводов в штекер RJ45

Когда ваши провода собраны, пришло время вставить их в разъем RJ45. Это может быть кропотливым процессом, и лучше попытаться вставить все провода одновременно. Вам нужно, чтобы провода вошли в гнездо так далеко, как они могут пройти, прежде чем обжимать его.

5. Обжим Cat6

Изображение предоставлено: Обжим кабеля Ethernet/Викимедиа 9Гнезда 0002 RJ45 предназначены для работы с универсальными обжимными инструментами, что упрощает и упрощает выполнение этого аспекта работы. Просто поместите разъем RJ45 правильно в зажимы обжимного инструмента, прежде чем надавить на него с большим усилием. Вы сможете увидеть, все ли провода подключены, когда посмотрите через прозрачную пластиковую оболочку разъема.

6. Проверка соединительного кабеля Cat6

После успешного подключения обоих концов Ethernet-кабеля Cat6 вы сможете его протестировать. Вы можете купить тестеры сетевого кабеля, чтобы проверить, правильно ли вы выполнили операцию, но вы также можете подключить кабель к компьютеру и маршрутизатору/коммутатору, чтобы проверить, является ли соединение надежным и стабильным.

Маловероятно, что у вас получится это идеально с первой попытки. Эта работа непростая и может занять некоторое время, чтобы научиться, но немного терпения будет иметь большое значение.

Связано: Советы по повышению скорости вашей сети Powerline

Каковы преимущества прокладки собственных кабелей Cat6?

Прокладка собственного кабеля Cat6 — отличный способ сэкономить деньги и пространство, а также дает вам возможность создать аккуратную сеть, с которой будет легко жить. Вы можете купить большие рулоны кабеля Cat6 и пакеты с разъемами RJ45 в Интернете, что значительно упрощает этот путь, чем поиск оптового поставщика кабеля Ethernet.

Прокладка кабелей категории 6 стала проще

Как мы уже говорили, прокладка собственных кабелей категории 6 проста, и теперь у вас есть все необходимые знания для начала работы. Важно помнить, что нужно резать как можно более чисто и точно. Аккуратная обрезка проводки категории 6 значительно упрощает обжим и подключение разъема. Вы начнете задаваться вопросом, почему вы никогда раньше не подключали свои собственные Ethernet-кабели Cat6!

Обжим кабелей Ethernet | Документы сети сообщества Сиэтла

В этой статье вы узнаете все об обжиме кабелей Ethernet!

Что такое обжим кабеля Ethernet?

Обжим кабеля Ethernet — это процесс прикрепления разъемов к концам кабелей Ethernet. Этот процесс также называется «обжим RJ45», потому что RJ45 — это название разъемов, которые используются для кабелей Ethernet, и именно они обжимаются.

Почему?

Настройка сетей включает установку длинных кабельных соединений Ethernet между различными устройствами. Вместо того, чтобы покупать готовые кабели Ethernet различной длины (например, 5 футов, 10 футов, 50 футов и т. д.), более практично просто иметь большую катушку кабеля, которую мы можем свернуть и обрезать до нужной нам длины.

Поэтому нам нужно иметь возможность присоединить разъемы RJ45 к концам этих обрезанных кабелей, чтобы мы могли их действительно подключить!

Набор для обжима

Вот некоторые инструменты, которые должны быть в вашем наборе для обжима!

Обжимной инструмент RJ45

Обжимной инструмент RJ45 является наиболее важным инструментом. Хотя технически возможно обжимать кабели Ethernet без этого специализированного инструмента, это не очень практично для обжима большого количества кабелей.

Его основная функция заключается в том, чтобы выполнять фактическую «обжимную» часть сжатия/обжатия крошечных золотых контактов в разъеме RJ45 на кабелях Ethernet. Он также имеет лезвия, которые можно использовать для резки или зачистки проводов.

Инструмент для зачистки кабеля

Инструмент для зачистки кабеля используется для снятия защитного экрана с кабелей и обнажения внутренних проводов. Вы также можете сделать то же самое с помощью простого лезвия или ножниц. Самое сложное в зачистке кабелей — не перерезать внутренние провода!

Разъемы RJ45

Разъемы RJ45 необходимы для обжима, поскольку они имеют 8 золотых контактов, которые обжимаются на 8 проводах кабеля Ethernet. Это то, что подключается к портам Ethernet! Они также оснащены защелкой/зажимом, который фиксирует кабель Ethernet в порту после его подключения.

Колпачки RJ45

Колпачки RJ45 можно дополнительно использовать для защиты разъема RJ45. Он обеспечивает изоляцию и предотвращает легкий разрыв кабеля. Они должны быть надеты на кабель, прежде чем вы наденете разъемы RJ45!

Кабельный тестер RJ45

Кабельные тестеры RJ45 позволяют гарантировать правильность выполнения работы!

Они состоят из двух частей, которые отделены друг от друга, и вы подключаете каждый конец обжатого кабеля Ethernet к порту на каждой части. Затем вы включаете его, и кабельный тестер проверит соединение для всех 8 контактов. Если на каком-либо из контактов есть отсутствующие огни, это означает, что вы где-то напутали и должны перезапустить!

Как обжать кабель Ethernet

Предполагая, что у вас есть набор для обжима и кабель Ethernet, который необходимо обжать, вот все шаги!

Шаг 0) Наденьте кожух RJ45 (дополнительно)

Шаг 1) Зачистите кабель

• Вставьте кабель в прорезь инструмента для зачистки и поверните его вокруг кабеля, чтобы сделать ровный разрез вокруг оболочки. Будьте осторожны, чтобы не порезать провода внутри!
• Разверните экран из синей фольги и пластик, чтобы открыть витые пары проводов.
• Отведите медный заземляющий провод в сторону. (Не обращайте внимания на белую нить.)

Шаг 2) Организуйте провода

На этом этапе вы возьмете 8 цветных проводов внутри кабеля Ethernet и расположите их в правильном порядке цветов.

ПРИМЕЧАНИЕ Это самая сложная часть обжима! Провода маленькие и их трудно контролировать. Не торопитесь и убедитесь, что вы делаете этот шаг правильно! В противном случае вам, возможно, придется вернуться и перезапустить.

Шаг 2.1) Раскрутите провода

Должно быть 4 пары проводов: зеленый, коричневый, оранжевый и синий. Каждая пара имеет провод сплошного цвета и провод полосатого цвета. Раскрутите эти пары и разделите их на 8 проводов.

Шаг 2.2) Выпрямите провода

После раскручивания проводов они, вероятно, все еще перекручены и выглядят так, как будто их хотят скрутить. На этом этапе вы должны аккуратно схватиться за все провода и попытаться выпрямить их, потянув за них. Это предотвратит перемещение проводов в дальнейшем.

ВНИМАНИЕ Не обрывайте провода!

Шаг 2.3) Разложите провода по порядку

Распрямив провода, расположите их в правильном порядке! Убедитесь, что все провода плоские и находятся на одной линии друг с другом.

Заказ этих проводов:

1. Оранжевый с полосками
2. Оранжевый сплошной
3. Зеленый с полосами
4. Сплошной синий
5. Сплошной синий
6. Сплошной зеленый
7. Сплошной зеленый
8. 0022
9. Однотонный коричневый

СОВЕТ Разложив их по порядку, снова распрямите их вместе! Это поможет держать провода вместе.

Шаг 2.4) Обрежьте провода

Равномерно обрежьте провода до длины примерно 1/2 дюйма с помощью ножниц или лезвия обжимного инструмента. Вы хотите убедиться, что у вас достаточно места для проводов, чтобы дойти до конца разъема RJ45. Но также постарайтесь оставить место для экрана кабеля, который будет вставлен в разъем.

СОВЕТ Вы можете положить провода бок о бок к разъему RJ45, чтобы увидеть, как долго вы должны отрезать его. Посмотрите на следующий шаг, чтобы увидеть, как выглядит конечный продукт.

СОВЕТ Если у вас нет экрана внутри разъема, провода могут позже отломиться, а это плохо.

СОВЕТ Убедитесь, что вы обрезали провода ровно!

Шаг 3) Вставьте провода в разъем RJ45

Осторожно вставьте 8 проводов в разъем. Убедитесь, что зажим обращен от вас! Если его действительно сложно вставить в разъем, возможно, вы недостаточно распрямили провода на шаге 2.2 или 2.3.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Вставка проводов зажимом от себя является стандартным. Однако технически вы можете сделать это «наоборот» и вставить провода с зажимом, обращенным к вам, если вы делаете это на обоих концах кабеля. Вы не должны делать этого на практике, потому что другие могут запутаться, глядя на ваш кабель.

Шаг 4) Обожмите

Вставьте разъем RJ45 в слот обжимного инструмента для разъемов RJ45. Слот должен быть помечен примерно как «8P» для 8-контактного разъема RJ45, который вы используете.

На этом этапе вы выполняете настоящую часть «обжима» и обжимаете/сжимаете/втыкаете 8 золотых контактов на разъеме RJ45 в 8 цветных проводов.

СОВЕТ Сожмите изо всех сил! Вы должны убедиться, что все 8 контактов обжаты.

Шаг 5) Проверка

Раздвиньте две части тестера и вставьте каждый конец кабеля в любую часть. Поверните переключатель в положение «Вкл.» или «Медленно». Если он работает, все 8 цифр должны мигать зеленым.

Если какой-либо из них не горит зеленым, значит, что-то не так, и вам нужно переделать! Разъем RJ45 нельзя использовать повторно после обжима, поэтому вам следует просто отрезать конец и вернуться к шагу 1.
