Проводка в квартире. Способы соединения проводов |

Монтаж электропроводки требует качественного и безопасного соединения всех проводников. При проведении электромонтажных работ важно знать, что места соединений в цепи являются самыми уязвимыми элементами, потому что надежность проводки в большей степени зависит от качества выполнения всех электрических соединений. Дело в том, что 80% ошибок при монтаже электропроводки возникает именно в этой области. Проблемы с проводкой возникают из-за плохого контакта в распределительных коробках, зажимах автоматов или фурнитуры — розетки, выключатели, светильники.

В шестидесятых годах прошлого века, вся электропроводка выполнялась алюминиевым проводом. При этом обычные скрутки были стандартным соединением проводов. Конечно, на отсутствовало таких количество бытовых электрических приборов, как сейчас. Потребляемая мощность всех электроприборов была на порядок ниже, чем теперешних новинок цивилизации. Поэтому и монтаж выполненный алюминиевой проводкой соответствовал потребностям, а соединять провода простыми скрутками допускалось.

Требования к современной проводке

На сегодняшний день проводка осуществляется только медными кабелями и проводами, что дает возможность подсоединять любые мощные современные электроприборы. Международные стандарты говорят о том, что алюминиевые провода считаются наиболее пожароопасными. Соединять провода можно различными способами, указанными в правилах устройства электроустановок — ПУЭ 7.

Из этого пункта мы видим — ПРОСТО СКРУТКИ ЗАПРЕЩЕНЫ!!! Скрутки возможны только как временные соединения перед их окончательным монтажом.

А дело вот в чем. Со временем, свойства контактного соединения под воздействием разных причин могут ухудшиться. В скрутке появляется зазор между соединенными проводами, увеличивается переходного сопротивления. Что грозит нагревом скрутки и разрушением изоляции проводов.

Окисляется медный проводник на воздухе уже при комнатной температуре. Соответственно, увеличивается переходное сопротивление контакта, скрутка начинает греться, окисляться, что в итоге может привести к аварии. Окисляется контакт тем быстрее, чем больше температура самого контактного соединения. Образование оксидной пленки, приводит к еще большему увеличение переходного сопротивления скрутки.

Ниже перечислены типы соединений которые мы применяем в своей работе

Сварка

При монтаже электрики для надёжной соединения жил проводов в распаечной коробке мы используем сварку. За счет электрической дуги жилы кабелей разогреваются до образования характерного шарика на конце скрутки. Металл сплавляется в единую каплю, получается фактически монолитный провод. Сопротивление у такого соединения очень низкое (не нагревается под нагрузкой) и тогда ток течет уже не по самой скрутке, а по месту наименьшего сопротивления – образовавшуюся каплю! Такое соединение прослужит Вам долгие годы, сохраняя свои свойства.

Винтовые соединения

Для подсоединения выпусков проводов к бра или люстрам мы применяем винтовые соединения — клеммные колодки. Надёжный контакт получается за счет винтов, которые зажимают вставленный в гильзу провод. Большим плюсом соединения на клеммниках — возможность коммутировать провода из разных материалов, которые здесь не соприкасаются напрямую.

Болтовые соединения

Болтовое соединение жил кабелей необходимо в тех случаях, когда нужно соединить между собой жилы, изготовленные

из разных металлов, например, алюминий и медь. Данное соединение собирается из болта подходящего диаметра, гайки нескольких шайб. Применяется очень редко. Ответственно выполненное соединение на болтах полностью удовлетворяет всем нормам ПУЭ. Поэтому при ремонте старой электропроводки, когда необходимо использовались кабели, изготовленные из разных материалов, лучше выбрать это соединение.

Колпачки СИЗ они же соединительные изолирующие зажимы изготовлены из пластмассового корпуса, в котором находится пружина в виде конуса. СИЗы накручивают на скрутку по часовой стрелке до упора. Таким образом металлическая пружина, находящаяся в зажиме, раздвигается и обжимает скрутку, образуя плотный контакт. Как правило, СИЗ применяем когда нет другой возможности. При применении СИЗ нужно следить за соответствием размеров колпачка и соединяемых проводников. С их помощью можно соединить несколько одиночных проводов общей площадью до 20 мм2.

Самозажимные соединения типа WAGO

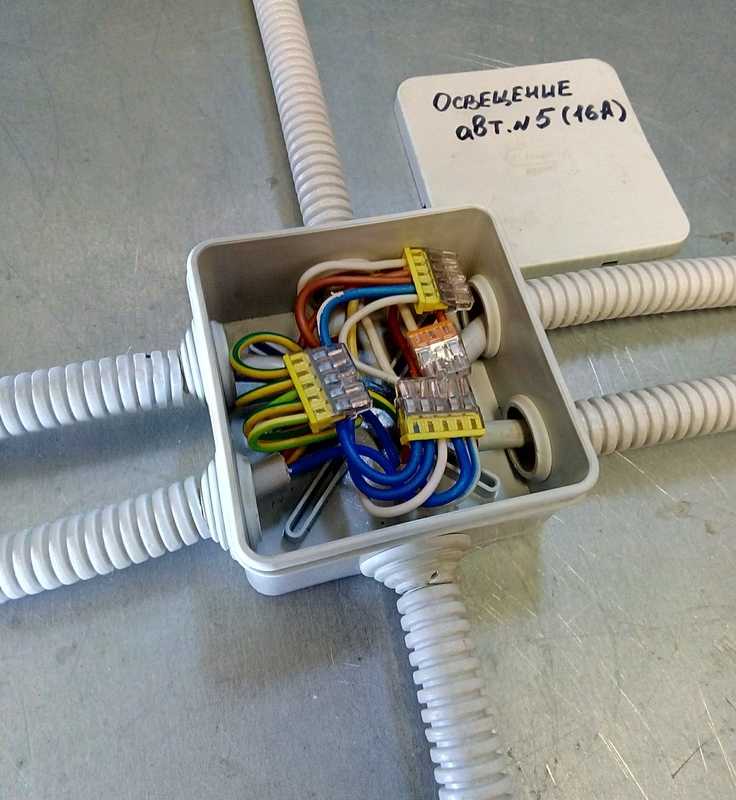

Самозажимные клеммы WAGO, на основе пружинного зажима идеально подходят при монтаже точечных светильников или люстр. Внутри этих устройств есть металлическая пластина, которая и обеспечивает нужную степень контакта. Соединяются провода просто, достаточно поместить зачищенные жилы в клеммные разъемы, где они жестко зафиксируются и связь между ними будет обеспеченна через токопроводящий материал внутреннего клеммного механизма. Его главное преимущество — простота, удобство и скорость монтажа.Если Вам нужен монтаж проводки в квартире по доступной цене — обращайтесь к нам! Ответим на все Ваши вопросы!

Способы соединения электрических проводов .

Электропара

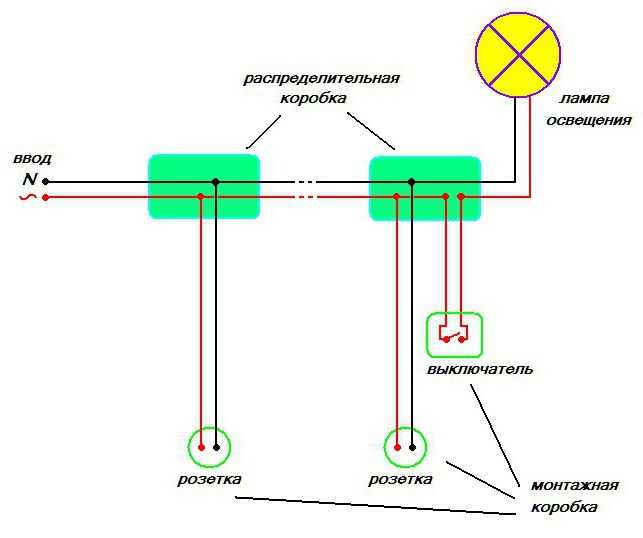

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

Скрутка
Пайка/Сварка
Клеммные колодки
Пружинные клеммы
Опрессовка гильзами
«Орехи»
Пластиковые колпачки
Болты

Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным.

При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ. Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую. Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный зажим «орех» не так уж часто используется в бытовых условиях, все дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Соединение проводки

Телекоммуникационное строительство и развитие инфраструктуры.

Обладая более чем 16-летним опытом работы на местах и многочисленными силами, включая бригады диспетчеров, все готовы обеспечить своевременную и эффективную телекоммуникационную связь, независимо от того, где и когда.

Мы являемся экспертами в

Wiring Connection участвовала в некоторых из самых

сложных проектов в Южной и Северной Калифорнии.

Опыт Wiring Connection включает в себя:

Обследование и планирование
От начала до концепции и развертывания Wiring Connection обладает не только людскими ресурсами, но и ноу-хау для реализации пошагового выполнения объема работ.
Связь
Как мы знаем, телекоммуникации — это постоянно развивающийся элемент нашего мира. То, как мы подключаемся, постоянно меняется. Мы понимаем это и прилагаем все усилия, чтобы поддерживать эффективное планирование строительства.
Широкополосные траншейные работы
У нас есть лучшая рабочая сила и самые опытные инженеры в бизнесе. От наших штатных инженеров до наших подводников, мы можем вырыть траншеи практически на любой поверхности за заданное время.
Расширение оптоволокна
Расширение оптоволокна, будь то под землей или над землей, может быть требовательной и актуальной потребностью для многих телекоммуникационных компаний. Мы знаем, насколько это важно для конечного результата.

СВЯЗАТЬСЯ

Verizon

Crown Castle

Spectrum

Как найти и определить плохое соединение в проводке дома

В Noyafa у нас есть два специализированных инструмента, которые помогут вам найти плохие соединения в проводке дома, не вызывая электрика.

Noyafa NF-820 и NF-826 оба устройства прошли испытания на соответствие RoHS, FCC и CE, а сама Noyafa соответствует стандарту ISO 9. Сертифицированная компания по стандарту 001.

НФ-820:

Устройство отслеживания проводов высокого и низкого напряжения, способное отслеживать подземные и скрытые поврежденные провода с помехами переменного тока (AC).

Особенности локатора проводов NF-820:
Возможность обнаружения скрытых проводов и подземных кабелей на расстоянии 0-2 метра и длине 1000 метров
Чувствительность сигнала и мощность для передатчика и приемника регулируются в зависимости от ситуации
Способность локализовать силовые провода с высоким напряжением до 400В переменного тока без сжигания оборудования
Многожильные кабельные трекеры, такие как одножильные, двухжильные или многожильные кабели
Доступный по цене продукт с полной точностью и функциями безопасности
И приемник, и передатчик поставляются с литий-ионными батареями
необходимые аксессуары

NF-826:

Более профессиональный подземный и скрытый локатор проводов, чем NF-820. Он может легко обнаруживать силовые кабели, электрические провода, трубы отопления и кабели связи, скрытые или проложенные под землей или внутри стен.

Особенности локатора проводов NF-826:
Встроенный вольтметр переменного/постоянного тока для линейного измерения напряжения постоянного/переменного тока 12-400 В
Возможность поиска электрических и распределительных розеток, случайно закрытых штукатуркой
С помощью тона приемник пробника, бесконтактное тестирование напряжения (NCV) можно использовать для обнаружения наличия напряжения переменного тока
Для более профессиональной работы он имеет встроенный светящийся ЖК-дисплей для простоты эксплуатации и обнаружения кабеля
Встроенный фонарик для работы в темноте районы
Может легко обнаруживать разрывы электрических цепей и короткое замыкание.
Способен определять направление линии силового кабеля, точку разрыва или короткое замыкание, скрытое под стенами.
Автоматический и ручной режим для более индивидуального обнаружения
Возможность поиска предохранителей, цепей предохранителей, закрытых розеток и распределительной коробки
Поставляется с сумкой, батареями, зарядным устройством и необходимыми аксессуарами

Плохо установленные и поврежденные кабели, которые не обслуживаются, не являются чем-то легким. В отчете Национальной ассоциации противопожарной защиты (NFPA) говорится: «Домашние пожары, связанные с неисправностями и сбоями в электроснабжении, приводят к гибели и травмам многих гражданских лиц, а также к потере имущества и ценностей». Обеспечьте безопасность своего дома, отслеживая электропроводку и обнаруживая плохое соединение, прежде чем оно станет хаотичным.

Давайте рассмотрим некоторые предупреждающие знаки, которые помогут проверить плохие соединения проводки в доме с помощью домашних инструментов Noyafa, которые мы обсуждали ранее.

Трек срабатывания автоматических выключателей

Как следует из названия, автоматические выключатели предназначены для отключения электроэнергии в случае перегрузки, перенапряжения или срабатывания внутри проводов. Если одна из ваших домашних цепей отключается чаще, это признак того, что вы должны проверить соединения, связанные с этим выключателем. Возможно, вы перегружаете эту цепь слишком большим количеством энергоемких приборов или устройств. С помощью NF-820, предназначенного для домашнего использования, легко отслеживать высокое/низкое напряжение и находить кабели, скрытые за стенами, для быстрого выявления проблемы.

Мерцание, жужжание и приглушение света

Если у вас нет проблем с отключением, вы все равно не можете исключить плохие соединения проводки в доме. Другим признаком поврежденного или устаревшего проводного соединения является мерцание, затемнение и гудение индикаторов. Предположим, что свет в вашем доме, особенно на кухне, где подключено большинство энергоемких приборов, чаще гудит или мерцает. В этом случае вам необходимо отследить плохое соединение и обновить проводку. С помощью проводных детекторов вы можете легко определить точку доступа, которая может вызывать проблемы с мерцанием и затемнением, и решить проблему.

Изношенные или пожеванные письменные кабели

Грызуны — обычные животные, обитающие в домах, они часто грызут проводку и кабели, что может привести к пожару. Если вы подозреваете такую проблему, вы должны немедленно просканировать провода в пределах области и отключить соединение, чтобы практиковать безопасность от огня. NF-826 — это инструмент для сканирования проводов, который не требует вмешательства, чтобы проникнуть сквозь стены. Вы можете просто сканировать стены, направив передатчик на подозрительную область, а приемник на основе ЖК-дисплея выдаст вам информацию о возможной проблеме.

Теплый или вибрирующий выход

Еще один способ обнаружить плохую проводку в вашем доме — это наблюдать за розетками, прикасаясь к розетке, не касаясь непосредственно какого-либо провода или проводящей части. Если вы чувствуете вибрацию или нагрев в какой-либо розетке, это верный признак того, что с проводкой что-то не так, и вам нужно просканировать проводку, пока не случилось ничего страшного. NF-820 может легко обнаружить напряжение до 400 В переменного тока, не сжигая оборудование.

Открытая проводка

Электрики-любители довольно часто используют соединение с винтовыми клеммами или соединение с гайкой, когда провод либо недоэкспонирован, либо слишком сильно обнажен. Если медный провод слишком мало оголен, он может опираться на изоляцию, а не на сам провод. При передержке может произойти короткое замыкание при прикосновении к металлической коробке или другим кабелям. Иногда электрики-любители могут поместить два или более провода под винтовую клемму, что может привести к перегрузке цепи и вызвать отключение или сбой в подаче электроэнергии. NF-826 можно использовать для легкого обнаружения подобных проблем.

Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов — это когда два провода соединяются с помощью изоленты без использования гайки или санкционированного разъема. Поначалу это может показаться дешевым решением, но может оказаться дорогостоящим решением, если изолента расплавится из-за нагревания или протягивания провода.

Грязная проводка

Грязная проводка может принимать разные формы и создавать множество опасностей. Это могут быть сети из проводов, кабелей и удлинителей, проложенные по полу и ковровому покрытию.
