Сопротивление кабеля ввгнг ls: Кабель ВВГ — технические характеристики кабеля ВВГ: расшифровка, сечение провода ВВГ

Содержание

ВВГнг: допустимый ток, температура, сопротивление и другие характеристики

При замене проводки или кабеля часто стоит вопрос: какой лучше выбрать? Оптимальным решением в этом случае будет ВВГнг. Этот провод лучший выбор в категории качество / стоимость. Его применение возможно как в жилых, так и в легковоспламеняющихся или влажных помещениях. В статье мы обсудим технические характеристики данного провода и особенности монтажа.

Технические характеристики

ВВГнг представляет собой гибкий проводник в изоляции из поливинилхлорида, который не горит. Кабель выполнен как в плоском, так и в круглом варианте. Провод может быть многопроволочным или однопроволочным. В первом случае их количество от 1 до 6. Если проволок больше 2-х, то они обычно скручиваются. Форма жил бывает круглой, прямоугольной или треугольной.

Допустимый ток ВВГнг

Следует знать, что от числа и сечения жил изменяется и предельное значение тока. Также этот показатель будет зависеть от того, где проводится монтаж проводника. К примеру, при прокладке на воздухе трехжильного ВВГнг сечением 1,5 мм2 допустимый порог тока будет 21А. В то же время такой кабель, но с размером 4 мм2 показывает предельность в 37А. При оптимальном выборе диаметра провода, нужно провести расчеты по формуле: P (общее) = (P1+P2+…) * 0.8. Это решение не позволит превысить допустимый для кабеля ток ВВГнг. P1 и P2 представляют мощность каждого электроприбора в кВт. 0,8 – это поправочный коэффициент, показывающий, что одновременно будет работать не более 80% электрооборудования.

Сопротивление ВВГнг

Сопротивление, как и нагрузка ВВГнг, будет зависеть от сечения проводника. Расчет этого параметра учитывает температуру не менее 20 градусов Цельсия. Номинальное напряжение будет 0,66 или 1 кВт. 1,5 мм проводник ВВГнг способен выдержать до 3.5 кВт. Сопротивление такого кабеля будет равно 12 МОм/км. Остальные данные по этому параметру вы сможете узнать из таблицы, расположенной ниже. Сегодня цена на кабель ВВГнг в Москве вполне демократична по нынешним меркам. Не забывайте, что наши менеджеры всегда будут рады помочь с выбором оптимального провода для ваших нужд.

Эксплуатационная температура ВВГнг

Согласно технической документации данный проводник можно использовать, когда температура окружающей среды находится в пределах -50 +50 градусов Цельсия. При перегрузке максимальный показатель равняется +90. Кроме того, нельзя проводить монтаж кабеля ВВГнг, когда температура менее 15 градусов ниже нуля по Цельсию. Это чревато трещинами в оболочке ПВХ. Укладку проводника следует осуществлять с помощью подогрева.

Особенности монтажа ВВГнг

  1. Чтобы провести укладку кабеля в землю нужно позаботиться о дополнительной защите. К примеру, использовать трубы ПНД и т.п.
  2. При открытом монтаже допускается прокладка кабеля по сооружениям и поверхностям из трудногорючих или негорючих материалов. Возможен монтаж на подвесных элементах, которые не позволят проводнику провисать или подвергаться растяжению. При вероятности механического повреждения ВВГнг, должна быть установлена броня.
  3. Наиболее распространенным в жилых помещениях является скрытый монтаж. Проводник укладывается в пустотах или бороздах, проделанных в штукатурке. Данный метод не требует дополнительной защиты. Однако существуют исключение – в пустотах деревянных домов. Тут необходимо проводить монтажные работы с использованием негорючих труб или металлорукавов.

Кабель ВВГнг(А)-LS 5х2,5 Гост

ВВГнг-LS 5х2,5 - сокращенная маркировка кабеля силового с 5 медными жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 5*2.5 .
Кабель ВВГнг(А)-LS 5х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГнг-LS 5х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 5*2,5 , NYY-O 5х2. 5 , CYKY 5х2,5 , NYM 5*2.5.

Технические характеристики кабеля ВВГнг-LS 5х2,5

Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГнг-LS 5х2.5 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 107,1 миллиметров.
Кабель ВВГнг(А)-LS 5х2,5 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 5*2.5 не приводит к снижению светопроницаемости более чем на 50%.

Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг-LS 5х2,5 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГнг-LS 5х2.5 - 0,25 килограмм в метре.
Наружный диаметр - 11,9 миллиметров.
Срок службы кабеля ВВГнг-LS 5*2,5 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 625 Ньютонов.

Токовые нагрузки кабеля ВВГнг-LS 5х2.5

Допустимый ток при прокладке ВВГнг-LS 5х2,5 на воздухе: 27 Ампер.
Допустимый ток при прокладке в земле: 36 Ампер.
Допустимый ток односекундного короткого замыкания: 270 Ампер.
Активное сопротивление жилы: 7,55 Ом на километр.

Расшифровка маркировки ВВГнг(А)-LS 5х2.5

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.

В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
5 - Количество токопроводящих жил.
2,5 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.

Конструкция кабеля ВВГнг(А)-LS 5х2,5

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение - из ПВХ композиции пониженной пожарной опасности.
4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.

Применение кабеля ВВГнг-LS 5*2,5

Кабель силовой медный ВВГнг-LS 5х2.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 36 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 5х2,5 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 5*2.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.

  • Марка?ВВГнг(А)-LS
  • Количество жил?5
  • Сечение жилы (мм/кв)?2.5
  • Материал жилы?Медь
  • Материал изоляции?ПВХ
  • Материал оболочки?ПВХ
  • Максимальный вес (кг/м)?0.401
  • Максимальный наружный диаметр (мм)15
  • Электрическое сопротивление жилы (ом/км)7.41
  • Допустимый радиус изгиба (мм)150
  • Допустимая токовая нагрузка при прокладке на воздухе (А)27
  • Допустимая токовая нагрузка при прокладке в земле (А)36
  • Допустимый ток односекундного короткого замыкания (кА)0. 27
  • Номинальное переменное напряжение (кВ)1
  • Диапазон температур эксплуатации (°С)от -50 до +50
  • Срок службы30
  • Код ОКП35 2122, 35 3371
  • Класс пожарной опасности по ГОСТ 31565-2012П1б.8.2.2.2
  • Объём горючей массы (л/км)155
  • Сопротивление изоляции жил (МОм\км)10
  • Толщина изоляции жил (мм)0.8
  • Масса цветного металла (г/м)111.25
  • Конструкция жилыок
  • Максимальная температура эксплуатации (°С)50
  • Минимальная температура эксплуатации (°С)-50
  • Максимальная мощность при прокладке в воздухе, 220V (кВт)7.92
  • Максимальная мощность при прокладке в земле, 220V (кВт)10.56
  • Максимальная мощность при прокладке в воздухе, 380V (кВт)17.77
  • Максимальная мощность при прокладке в земле, 380V (кВт)23.69
  • Тип исполнения по ГОСТ 31565-2012нг(А)-LS
  • ГОСТ31996-2012
  • Толщина изоляции жил 0.66 Кв (мм)0.6

Кабель ВВГнг LS 3*2,5 ГОСТ

Кабель Кабель ВВГнг LS 3х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Кабель Кабель ВВГнг-LS 3х2,5 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*2,5 , NYY-O 3х2.5 , CYKY 3х2,5 , NYM 3*2.5.

  • Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
  • Температуры эксплуатации от -50 до +50 C.
  • Монтаж кабеля ВВГнг-LS 3х2,5 производится при температуре не ниже -15 градусов.
  • Минимальный радиус изгиба при прокладке составляет 91,8 миллиметров.
  • Кабель ВВГнг-LS 3х2,5 не распространяет горение при групповой прокладке по категории (А).
  • Образование дыма при горении (тлении) кабеля ВВГнг LS не приводит к снижению светопроницаемости более чем на 50%.
  • Допустимая температура нагрева жил при эксплуатации — 70°С.
  • Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
  • Продолжительность короткого замыкания не должна превышать 5 секунд.
  • Предельная температура жил кабеля ВВГнг-LS 3х2,5 по условию невозгорания при коротком замыкании — 400°С.
  • Код ОКП - 35 3371.
  • Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
  • Расчетная масса кабеля ВВГнг-LS 3х2,5: 0,09 КГ в 1 метре.
  • Наружный диаметр — 10,2 миллиметров.
  • Срок эксплуатации кабеля ВВГнг-LS 3х2,5 — не менее 30 лет с даты изготовления.
  • Растягивающее усилие при монтаже не должно превышать 375 Ньютонов.
Токовые нагрузки кабеля ВВГнг-LS 3х2,5
  • Допустимый ток при прокладке ВВГнг-LS 3х2,5 на воздухе: 27 Ампер.
  • Допустимый ток при прокладке в земле: 36 Ампер.
  • Допустимый ток односекундного короткого замыкания: 270 Ампер.
  • Активное сопротивление жилы: 7,55 Ом на километр.
Расшифровка маркировки ВВГнг-LS 3х2,5
  • В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
  • Г - Не имеет брони.
  • нг - ПВХ пластикат пониженной пожарной опасности.
  • (А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
  • LS - Кабель имеет пониженное дымовыделение при горении (тлении).
  • 3 - Количество токопроводящих жил.
  • 2,5 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
  • (ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
  • (ож) или (мж) - Жила выполнена в многопроволочном исполнении.
  • (0,66) - Кабель рассчитан на напряжение 660 Вольт.
  • (1) - Кабель рассчитан на напряжение 1000 Вольт.

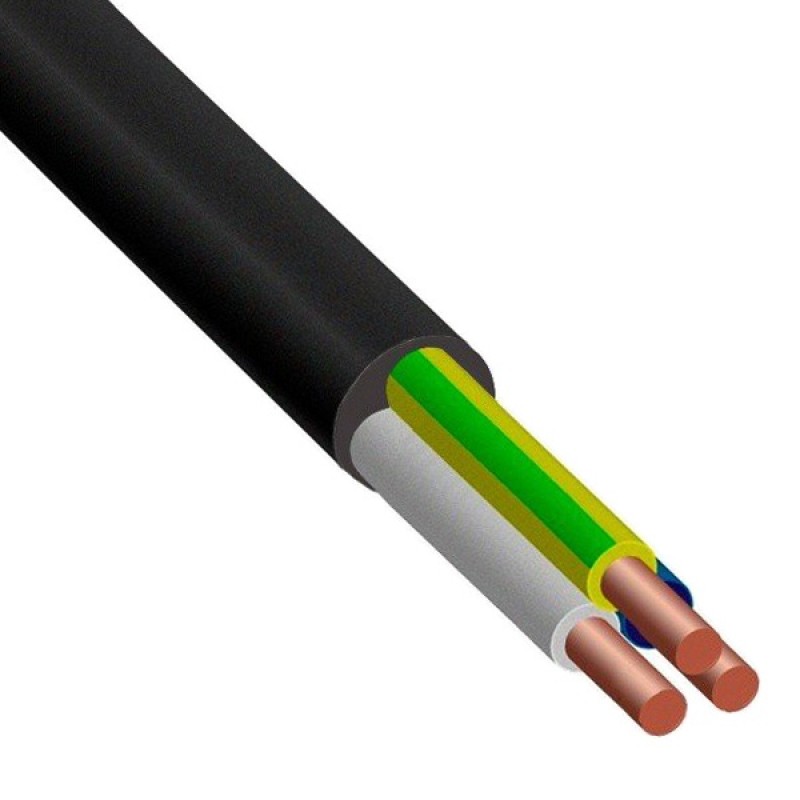

Конструкция кабеля ВВГнг-LS 3х2,5
  1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
  2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
  3. Заполнение - из ПВХ композиции пониженной пожарной опасности.
  4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Применение кабеля ВВГнг-LS 3х2,5

Кабель силовой медный ВВГнг-LS 3х2,5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 50 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Кабель ВВГнг-LS 3х2,5 применяют для общепромышленных целей, в том числе на атомных станциях. ВВГнг-LS 3х2,5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг-LS 3х2,5 не проходят современные требования по безопасности продуктов пиролиза.

Выбор качественного кабеля ВВГнг-LS | Какой производитель лучше

Не все кабели, которые используются при монтаже электропроводки в квартире, при одинаковой маркировке, имеют одинаковые характеристики.

Так, например, купив электрический кабель, который используется в квартирах для розеточных групп, ВВГнг-LS 3×2.5мм.кв., двух разных производителей, вы сможете заметить, что они разные. Нет, внешне они похожи друг на друга, но по некоторым характеристикам всё же будут отличаются. И это, зачастую, напрямую влияет на качество и безопасность электропроводки.

Почему так происходит и как выбрать качественный кабель для проводки в квартире или доме, мы сейчас и поговорим.

В настоящее время, для производителей кабельной продукции, нет строгих ограничений по свойствам выпускаемых ими изделий. По большому счету, кабельный завод может делать провода и кабели с любыми характеристиками, изменяя состав изоляции и жил проводников, их геометрические и прочие показатели. При этом маркировки на таком кабеле, будут стоять стандартные. Так, например, выпуская тот же кабель ВВГ-нг LS 3х2,5 мм.кв и нанося на него соответствующую маркировку, жилы, по факту, делаются сечением не 2,5 мм.кв. а, например, 2,2 мм.кв.

При этом завод, согласно действующих норм и правил, ничего не нарушает, ведь есть ГОСТ 22483-2012 (Жилы токопроводящие для кабелей, проводов и шнуров), в котором в п. 2.2. указано:

Номинальное сечение (nominal cross-sectional area): Значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.

Примечание – Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.

Если говорить простым языком, получается следующее – указанное на проводе или кабеле сечение, не обязательно должно соответствовать фактическому, главное правило, чтобы сопротивление жилы соответствовало требованиям этого стандарта.

С одной стороны, это правило верное, ведь технологии и материалы постоянно совершенствуются и если раньше стандартная медная жила одного сечения выдерживала какой-то определенный ток, то сейчас в связи с внедрением новых методов обработки, такой же ток выдерживает жилы меньшего сечения. Но некоторые производители злоупотребляют этим правилом, уменьшая фактическое сечение жилы, при этом не заботясь о соответствии сопротивления своего кабеля требуемому.



Как же тогда выбрать качественный, надежный кабель для электропроводки?

Чтобы начать выпуск кабельной продукции каждый завод разрабатывает ТУ – технические условия – этот документ устанавливает все основные требования к кабелю и указывает процедуры, с помощью которых можно установить, соблюдаются ли данные требования. Любой кабель, который вы сможете приобрести в магазине будет сделан по ТУ.

В технических условиях каждый производитель закладывает требуемые характеристики изготавливаемого им кабеля, благодаря ТУ, мы можем определить какой кабель качественный, а какой нет.

В нашей стране действует государственный стандарт «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 0,66; 1 и 3 кВ – ГОСТ 31996-2012, который жестко регламентирует характеристики электрических кабелей. Покупая кабель, сделанный по ГОСТ 31996-2012, вы сможете быть уверенными, что он по-настоящему надежный и безопасный.

Но, как вы помните, все кабели делают по ТУ, а не по ГОСТ, поэтому, чтобы выбрать качественный кабель ВВГнг-LS, необходимо чтоб ТУ, по которому сделан этот кабель, полностью соответствовали ГОСТ 31996-2012 или были лучше его.

В настоящее время существуют отраслевые технические условия ТУ 16-705.499–2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ», которые полностью соответствуют ГОСТ 31996-2012. Если кабель сделан по этим ТУ – ОН КАЧЕСТВЕННЫЙ, его можно покупать. Кроме того, каждый производитель вправе создавать свои ТУ, которые могут быть не хуже или даже лучше, чем требования ГОСТа.

Подведем итоги: Чтобы купить качественный кабель ВВГнг-LS, необходимо проверить сделан ли он по ТУ 16-705.499–2010, а если нет, то соответствуют ли ТУ, по которым он сделан требованиям ГОСТ 31996-2012.



Кабель ВВГнг-LS какого производителя качественный?



Ну и напоследок, привожу список проверенных, надежных производителей качественных кабелей, которые используют опытные электромонтажники для проводки в квартире или доме:

1. ЭНЕРГОКАБЕЛЬ (Электроугли)

2. РЭК-PRYSMIAN (Рыбинск)

3. NEXANS (Углич)

4. КОНКОРД (Смоленск)

5. АЛЮР (Великие Луки)

6. ЭЛЕКТРОКАБЕЛЬ (Кольчугино)

7. СЕВКАБЕЛЬ (Санкт-Петербург)

В настоящее время, кабели марки ВВГнг – LS этих производителей считаются лучшими, по удобству монтажа и качеству исполнения. Этот список постоянно дополняется и корректируется, согласно мнениям коллег электромонтажников и ваших отзывов Обязательно пишите в комментариях ваш опыт работы с этими или другими кабелями, хороший и не очень. Задавайте вопросы и делитесь впечатлениями.

И еще, если у вас нет возможности проверить соответствует ли выбранный кабель требованиям ГОСТ, всегда можно проверить его сопротивление физически, у качественной кабельной продукции оно должно укладываться в нормативы, изложенные в ГОСТ 22483-2012.
