Заземление брони силовых кабелей по ПУЭ

Линии электропередач прокладываются разными способами. Заземление брони кабеля нужно для обеспечения дополнительного уровня безопасности от удара током. Металлическая броня, куда помещаются провода, надежно защищает их от разрывов. Бронированный кабель прокладывается в местах с негативными климатическими условиями, в жилых помещениях, шахтах.

Подземная прокладка силового кабеля в броне имеет свои особенности. От типа почвы зависит выбор оболочки кабельного изделия. На участках с нестабильной почвенной структурой, в скалах и районах, с преобладанием низкого температурного режима, используют кабель с проволочной оплеткой. В местах со стабильным грунтовым составом применяются ленточные бронированные изделия.

Заземление брони кабеля по ПУЭ осуществляется неизолированным плоским проводом. Перед укладкой надо осмотреть весь провод, чтобы не было порывов. Монтаж электрической линии должны осуществлять квалифицированные специалисты. Профессионалы имеют соответствующее образование и допуск к электрическим работам.

Разновидности кабелей

Для проводки системы электрического снабжения используются несколько видов кабелей:

• Контрольные. Состоят из набора жил, которых может быть от двух до нескольких десятков. Используется ля подключения датчиков и аппаратов щитка распределения. Оснащение экраном защищает изделие от помех.
• Сигнальные и информационные. К данному виду относятся оптоволоконные провода, витая пара. Могут укрепляться экранами.
• Силовые. Применяется для подключения электрических приборов и оборудования к сети.
• Бронированные. Это кабели, оснащенные дополнительной оплеточной или ленточной оболочкой.

Бронированные кабели используются для прокладки электролинии в туннелях, шахтах, траншеях. Заземление брони – необходимый процесс, который позволяет обеспечить дополнительную защиту человеку от удара напряжения.

Что надо заземлять в кабеле?

Бронированная оболочка кабеля заземляется по установленным нормам, которые прописаны в специальном документе. Помимо металлической брони заземлению подлежат:

• Каналы и короба из металла.
• Металлические лотки.
• Трубы из стали или алюминия.
• Несущие тросы.

Заземление брони и оболочки кабеля выполняется для защиты от удара электрическим током в случае пробоя изоляционного слоя. Это необходимая процедура для обеспечения правильной работы релейной защиты от замыкания на почву.

Во время монтажа системы электроснабжения и прокладки кабеля возникают ситуации, когда требуется разделить провод. Разделенные отрезки присоединяются к проводнику или друг другу с помощью металлических муфт. Естественно муфты также подлежат заземлению по всем правилам.

Правила заземления брони

Профессиональное заземление брони силовых кабелей требует выполнения работ, соответствующих установленным нормативам. В регламенте прописаны следующие важные правила:

• Бронированный кабель соединяется с заземляющим проводом таким образом, чтобы обеспечить надежный электрический контакт. Соединение осуществляется спайкой или специальной клипсой. Места стыков предварительно должны быть хорошо зачищены и залужены.
• Снятие бронированной оболочки разрешено только в местах разрывов и повреждений. Разделка провода осуществляется специальным инструментом. При помощи заземляющего провода выполняется заземление брони кабеля с двух сторон.
• В устройстве распределения электроэнергии броня подсоединяется к шине защитного заземления, а на стороне потребителя — к шине повторного заземления.

Выбор сечения для заземляющего проводника осуществляется в соответствии с правилами. Все работы по монтажу и заземлению обязаны выполнять квалифицированные электрики. Они получили соответствующее образование, имеют богатый опыт работы.

Как проводится заземление в доме?

При проведении линии электроснабжения в частном доме не разрешается использовать бронированный кабель с горючим наружным слоем. Работы по установке и заземлению обязаны проводиться специалистами. К заземляющему контуру должен быть свободный доступ, если понадобится техобслуживание или ремонт. По установленным нормативам при заземлении брони кабеля в частном доме должны соблюдаться следующие правила:

1. Прокладка по деревянным и бетонным полам осуществляется с зазором не менее 5 см. Для этого используются специальные подставки или короба из металла.
2. Разрешается обеспечить введение проводки в дом не только через полы, но и через стены.
3. Кабель в броне 0,4 кв. разрешается укладывать в металлические конструкции.

Броня заземляется как со стороны щитка, так и со стороны опоры. На участке от опоры до ввода в дом не должно быть никаких соединений.

Броня представляет собой дополнительный защитный слой, и никогда не станет лишней при монтаже кабельной линии. Металлическая оболочка защитит провод от механических повреждений, ударов молнии, от зубов грызунов.

Заземление брони кабеля, сечение которого соответствует принятым ПУЭ, позволяет обеспечить надежную защиту кабельной продукции от механических повреждений. Монтаж заземления должны выполнять квалифицированные электрики с опытом работы. Подробную информацию по вопросам прокладки кабелей и заземления вы можете получить у специалистов нашей компании.

Заземление кабелей и кабельных конструкций

Подробности

Категория: Кабели

• проводник
• кабель
• заземление

Заземление брони и оболочки кабеля, металлических конструкций, на которых расположены кабели и муфты, производится для обеспечения безопасности обслуживающего персонала, а также предохранения свинцовой или алюминиевой оболочки от выплавления при пробое изоляции кабеля на землю.
Части, подлежащие заземлению, — металлические оболочки и броня кабелей; соединительные и концевые муфты; кабельные конструкции; лотки; тросы, к которым прикреплены кабели; стальные трубы, в которых проложены кабели.
Броня и металлические оболочки кабелей должны быть надежно соединены между собой по всей длине кабельной линии и с металлическими корпусами соединительных и концевых муфт.

В случае применения термоусаживаемых муфт, выполненных из изолирующего материала, надежное соединение брони и металлической оболочки кабеля в пределах длины соединительной муфты обеспечивается гибким многопроволочным медным проводником длиной 1,0 м и площадью поперечного сечения 16…25 мм2, прокладываемым поверх трубки герметизации и присоединяемым к броне и оболочке обоих концов кабелей. На концах кабельных линий (у концевых муфт) медный провод заземления присоединяется к заземляющей магистрали.

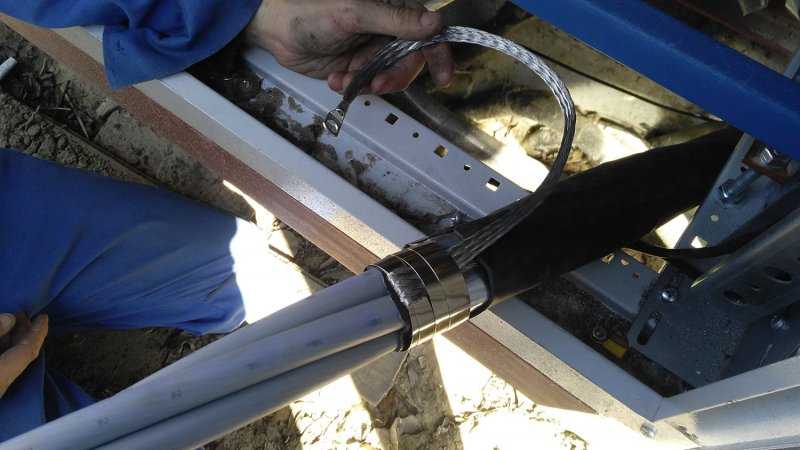

Присоединение провода заземления к броне производится к обеим бронелентам, а для проволочной брони — по окружности ко всем проволокам.
Заземление стальных лотков осуществляется на обоих концах линий, т.е. не менее чем в двух местах. Если лотки
используются в качестве заземляющих проводников, то должна быть обеспечена непрерывность электрической цепи.
Несущий трос и все металлические части, применяемые при прокладке кабелей на тросах, должны быть заземлены. Несущий трос заземляется с противоположных концов, т.е. в двух местах.
Короткие отрезки металлических, асбестовых, пластмассовых труб диаметром, в 1,5-2 раза большим наружного диаметра кабеля, предназначенные для механической защиты кабельных линий при прокладке их через стены и перекрытия, могут не заземляться, если проложенные в них кабели имеют металлическую оболочку или если помещения, в которые входят концы труб, относятся к категории без повышенной опасности.

В кабельных линиях к частям, подлежащим заземлению, относятся металлические оболочки и броня силовых и контрольных кабелей, металлические кабельные соединительные и концевые муфты, металлические кабельные конструкции, лотки, короба, тросы, на которых укреплены кабели, и стальные трубы, в которых проложены кабели (в помещениях).
Соединение брони и оболочки с соединительными и концевыми муфтами выполняется с помощью гибких многопроволочных медных проводников. На концах кабельных линий медные проводники присоединяются к магистрали заземления.

Заземляющие многопроволочные медные проводники для силовых кабелей при отсутствии других указаний в проекте должны иметь сечение, мм², не менее:

Сечение жил кабелей	Сечение проводника заземления
До 10	6
16, 25, 35	10
50, 70, 95, 120	16
150, 185, 240	25

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• org/ListItem»> Кабели
• Пересечения и сближения кабелей в земле

Еще по теме:

• Допустимая перегрузка кабельных линий 6—10кВ
• Активное сопротивление трехжильных кабелей с поясной изоляцией
• Коэффициент индуктивности кабелей
• Длительно допустимые нагрузки небронированных одножильных кабелей с бумажной пропитанной изоляцией, прокладываемых в воздухе
• Допустимые температуры нагрева изоляции силовых кабелей

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Нужно ли заземлять оптоволоконные кабели?

Нужно ли заземлять оптоволоконные кабели?

Заземление является важным шагом безопасности при работе с электрическими системами или компонентами. Заземляющий провод отводит избыточное электричество на землю или другую непроводящую поверхность, значительно снижая риск поражения электрическим током, возгорания или травм.

В наши дни оптоволоконные кабели заменили традиционные медные кабели во многих телекоммуникационных приложениях. Эта технология состоит из нитей стекловолокна, помещенных внутрь изолированного кожуха, известного как буферная трубка.

Оптические кабели обычно обеспечивают большую полосу пропускания и могут передавать данные на большие расстояния без усиления, в отличие от медных кабелей. Они стали предпочтительным вариантом для современных приложений Интернета, кабельного телевидения и телефонных систем.

Варианты бронированного и небронированного оптоволоконного кабеля

Монтажники должны выбирать между бронированным и небронированным кабелем для любой прокладки оптоволоконного кабеля. Первый более распространен, так как содержит кожух из стали или алюминия для защиты от порезов, истирания и механических повреждений.

Многие установщики предпочитают армированный кабель в подземных условиях или сооружениях с перегруженными путями. Бронирование снижает риск повреждения кабеля от грызунов, строительных работ и веса другого кабеля, что приводит к повышению надежности и минимизации риска простоя сети из-за повреждения.

Зачем заземлять бронированный кабель?

Одним из недостатков использования армированного оптоволоконного кабеля является необходимость заземления. При использовании неармированного кабеля или кабеля ADSS заземление не требуется, поскольку он изготовлен из непроводящих материалов. Типичное неармированное волокно OSP можно использовать в воздушном или подземном применении, однако ADSS совместим только с воздушными установками и не предназначен для подземного использования.

Хотя оптоволоконные кабельные системы не передают электроэнергию, металлические компоненты системы могут проводить ток. Надлежащее заземление и соединение имеют решающее значение для предотвращения повреждений и травм, вызванных оголенной проводкой, ударами молнии, поражением электрическим током и неисправностями системы. Склеивание предполагает соединение металлических деталей для создания непрерывного пути прохождения тока, сводящего к минимуму разность потенциалов.

Помимо обеспечения безопасности, заземление защищает подключенные системы и компоненты от повреждений, которые могут потребовать дорогостоящего ремонта или замены. Это также может предотвратить длительные сбои в подключении к Интернету или телефонной системе предприятия. Заземление и соединение могут потребоваться для соблюдения требований Национального электротехнического кодекса (NEC) и местных строительных норм и правил.

Как заземлить и соединить волоконно-оптические кабели

Обнажить и соединить броню с помощью металлического зажима (иногда называемого «крокодилом»), который при затягивании вгрызается в броню. Поскольку хомут «вгрызается» в броню, теперь он обеспечивает непрерывность между хомутом и броней. Это позволяет подключить провод через стойку на «аллигаторе» и подключить к шине или проводу заземления. Обычно провод, который соединяется с аллигатором и землей, имеет покрытие и круглые наконечники при подключении к шине. При подключении к сплошному медному проводу номер 6 с помощью соединительного зажима с разъемными наконечниками обнажается небольшое количество оголенного провода, что позволяет поместить его внутрь зажима и затянуть.

В качестве дополнительной меры безопасности рекомендуется заклеить скотчем место, где «крокодил» прикрепляется к броне. Это поможет удержать «аллигатора» на месте, а также обеспечит дополнительную целостность брони и куртки.

Свяжитесь с Multilink, чтобы узнать больше

Вам нужна помощь в заземлении и соединении оптоволоконных кабелей? Multilink может предоставить комплексные услуги по строительству и установке, которые оптимизируют процесс. Будьте уверены, что ваши телекоммуникационные сети и системы обеспечат надежную и безопасную работу.

Сделайте следующий шаг, позвонив нам по телефону 440-306-7646 или связавшись с нами через Интернет сегодня!

Предыдущий пост Следующий пост

Назад к Multilog

Что нужно знать перед покупкой

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Стэнли К. Патц / Getty Images

Прокладка электрического кабеля от электрощита к таким устройствам, как розетки или выключатели, лежит в основе любого электрического проекта. Выбор электрического кабеля зависит не только от требований проекта, но и от вашего уровня навыков и опыта.

Вот почему домовладельцы, как правило, тяготеют к NM или неметаллическим электрическим кабелям (Romex — популярная марка NM-кабелей). Проволока NM легкая, простая в обращении и недорогая. Его легко резать, рвать и зачищать, а также он легко проходит через отверстия в шпильках.

Но иногда вы можете открыть стену или потолок и столкнуться с ребристым кабелем в металлической оболочке, называемым BX. В некоторых случаях вы можете использовать кабель BX вместо кабеля NM.

Хотя кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической оболочкой или кабель NM с пластиковой оболочкой, и есть много веских причин, по которым вы можете решить использовать BX.

Что такое кабель и провод BX

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или бронированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. как металлическая обшивка.

На первый взгляд, металлическая обшивка BX выглядит как единая ребристая металлическая трубка. На самом деле это металлическая нить, которая проходит по спирали или закручена вокруг проводов.

BX противопоставляется более новому кабелю NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать через отверстия в шпильках. Romex — одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечивать заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие заключается в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, как в помещении, так и на открытом воздухе. Кабель и электропроводка NM должны всегда прокладываться в закрытом месте (обычно в стене, потолке или под полом). Всегда сверяйтесь с местными строительными и электрическими нормами и правилами, чтобы не оставлять кабель BX открытым.

Срок службы кабеля BX и его замена

Как и в случае с любым другим кабелем, если броня надрезана, порезана или разорвана, провода внутри могут быть повреждены. Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проложенных по жестким металлическим каналам, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

На проводах внутри брони может наблюдаться ухудшение резиновой изоляции. Но это может быть только на открытых концах. Если вы сорвете металлическую обшивку, вы можете обнаружить, что изоляция все еще хорошая.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых проводов с ручкой и трубкой начала 20 века, оболочка провода не станет липкой и не испортится со временем.

Старую проводку BX не нужно удалять, если только покрытие проводов внутри оболочки не находится в плохом состоянии.

Кабель BX по сравнению с электрическим кабелем NM

Кабель Кабель Виниловая оболочка кабеля Кабель Кабель Кабель

	Кабель BX	Кабель НМ
Разрыв	BX трудно разорвать без специального инструмента.	NM гораздо легче оторвать. Это достигается с помощью недорогого кабельного рыхлителя.
Стоимость	BX дороже, чем кабель NM.	NM, как правило, стоит примерно на 25 процентов дешевле, чем кабель BX, поскольку он легче и использует меньше исходных материалов.
Обработка	BX тяжелый, и его трудно пропустить через шпильки.	Кабель NM не только легкий, но и благодаря скользкому покрытию кабель легко протягивается через отверстия в шпильках.
Безопасность	BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробитий.	NM легко пробивается.
Заземление	BX заземляется через металлическую броню или внутренний заземляющий провод зеленого цвета с пластиковым покрытием.	Поскольку винил не является проводником, заземление обеспечивается отдельным оголенным медным заземляющим проводом в жгуте.
Резка	BX режется ножовкой. А еще лучше использовать специальный инструмент для резки бронированного кабеля.	NM можно разрезать пассатижами или даже кусачками на инструменте для зачистки проводов.
Код	BX принят Национальным электротехническим кодексом (NEC). Старые кабели BX без внутренней соединительной полосы не принимаются NEC.	NM также одобрен NEC.

Как обрезать кабель BX

Существует три метода разрыва или снятия внешней металлической брони кабеля ВХ: с помощью специального режущего инструмента ВХ, ножовки или вручную с помощью плоскогубцев.

Разделка кабеля

Разделка электрического кабеля означает разрыв, оттягивание и удаление внешней оболочки, защищающей набор жгутов проводов. Разрыв отличается от зачистки проводов . Зачистка провода означает удаление пластикового покрытия с отдельного электрического провода.

Режущий инструмент BX

Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделке и разрыву кабеля BX намного проще и безопаснее, чем вручную.

После того, как вы вставите кабель в канавку инструмента, вы поворачиваете ручку, чтобы режущий диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но останавливается, не касаясь внутренних проводов.

Резка BX вручную

Можно резать и разрывать броню без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При таком способе есть опасность надрезать изоляцию на внутренних проводах, не говоря уже о том, чтобы поранить пальцы об острую металлическую броню.

Разработка и история кабелей BX

BX — один из первых типов электрических кабелей, разработанных как для бытового, так и для коммерческого использования в начале 20 века.

Ранние формы BX все еще могут быть обнаружены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической броней, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкса в Нью-Йорке.

Первые отчеты об использовании кабеля BX относятся к 1910 году. Широкое производство и использование кабеля BX началось в 1920-х годах, когда BX рекламировался как современное, безопасное и огнеупорное усовершенствование по сравнению со старой проводкой с тканевой оболочкой.

Что купить: кабель или провод BX?

Как домашнему электрику, вам, вероятно, будет легче обращаться, разрывать и тянуть электрический кабель марки NM или Romex. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш проект электропроводки будет выполняться быстрее с проводкой NM с пластиковой оболочкой.

Кабель BX тяжелый, а его поверхность рифленая, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав и не оторвав внутренний провод.
