Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

• Виды электрического теплого пола
• Монтаж электрического теплого пола своими руками:
  • Этап #1 – Подготовка основания
  • Этап #2 – Теплоизоляционный слой
  • Этап #3 – Монтаж матов или кабеля
  • Этап #4 – Термодатчик и терморегулятор
• Заливка стяжки и укладка плитки

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т. п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

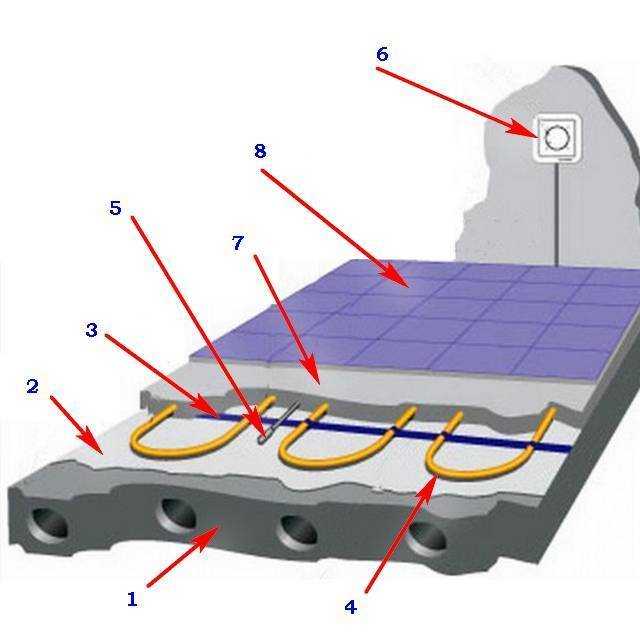

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

какой лучше выбрать и как уложить

Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.

Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.

Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Как правильно уложить электрический тёплый пол под плитку

Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

• грунтованное ровное бетонное основание;
• слой теплоизоляции из пенополиэтилена;
• нагревательные секции — кабель;
• стяжка из цементно-песочной смеси 3-5 см;
• покрытие из плитки или керамогранита.

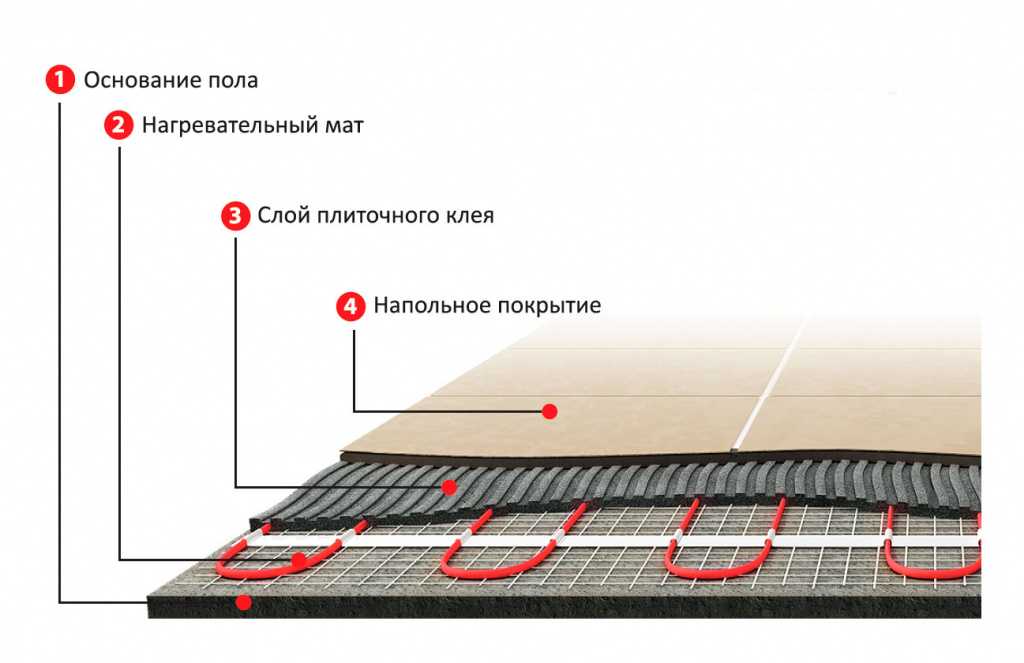

Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

• Тестер сопротивления.
• Перфоратор.
• Угольник.
• Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать характеристикиПолучить консультацию

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.

Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»

Температурный датчик

Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.

Терморегулятор

После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку. У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.

Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.

Укладка стяжки

Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.

Укладка декоративного покрытия

Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.

Популярные вопросы и ответы

Что лучше поручить специалистам при укладке электрического теплого пола под плитку?

— Главную опасность при укладке теплого пола своими руками представляет подключение терморегулятора. Если вы никогда не работали с проводкой, то помните про технику безопасности или поручите работу специалистам. Стяжка пола является трудоемким процессом и не самым чистым. Можно также пригласить бригаду, — рассказывает руководитель компании по ремонту квартир Рамиль Турнов.

Имеет ли значение для электрического теплого пола вид плитки?

— Имеет. Лучше всего с теплым полом сочетаются керамогранит и толстый кафель. Они наиболее устойчивы к перепадам температур и отлично передают тепло в помещение. Производители делают пометки на коробке с плиткой о том, что она сочетается с теплым полом. Не рекомендуется применять ректифицированные плиты. Они цельные, лишены швов, — поясняет эксперт «Комсомолки».

Отличается ли теплый под плитку в помещении и на открытом балконе?

— Не отличается, но с учетом качества наших балконов от застройщика, требуется теплый пол большей мощности. Иначе система не сможет должным образом прогреть воздух даже в небольшой лоджии. К решению проблемы нужно подходить комплексно, утеплять балкон и качественно делать отделку. В таком случае лоджия может стать отличным рабочим кабинетом с панорамным видом, — говорит Рамиль Турнов.

Как установить подогрев пола под плитку

Почему у вас должен быть подогрев пола под плиткой?

Электрический обогрев пола не только обогревает помещение, но и стал популярным способом охладить холодный пол. Система подогрева пола Speedheat настолько тонкая, что находится непосредственно под плиткой, внутри плиточного клея или тонкой стяжки, и поэтому может использоваться в качестве системы обогрева по требованию, а не системы, которую необходимо оставлять включенной в течение длительного времени. времени. Это не только удешевляет эксплуатацию, но и упрощает установку.

Теплый пол

Говорят, что наши ноги играют важную роль в регулировании температуры тела. Если наши ноги теплые, мы в тепле. Это прекрасный пример того, почему пол с подогревом является лучшим вариантом для помещений с холодным покрытием пола, которое может повлиять на температуру в помещении . Зачем просто иметь теплую комнату, когда можно иметь теплую комнату и теплый пол?!

Какие материалы требуются?

Инструменты и материалы, необходимые для установки обогрева под плитку

Необходимые инструменты	Необходимые инструменты
Метла	Рулетка
Мел или карандаш	Мел или карандаш
Маленький молоток по дереву/холодному отбойному молотку	УЗО Защищенная цепь
Ножницы	Контактор (если более 16А)
Лента на тканевой основе	Изоляционная лента

Для установки нашего напольного отопления не требуются электроинструменты.

Каков процесс укладки под плитку?

Убедитесь, что поверхность пола гладкая и сухая, неокрашенными и свободными от пыли, масла, жира, смолы или остатков клея. Если установить в ванная комната / влажная зона, мы должны убедиться, что гидроизоляция полностью сухой.

Перед началом нам необходимо тщательно спланировать положение и расположение нагревателя в отапливаемой зоне. Затем нам нужно отметить расположение нагревателя на полу мелом/карандашом, убедившись, что мы оставляем достаточно тепла, чтобы вернуться к исходной точке. Рекомендуется соблюдать расстояние 100 мм от стен и стационарных светильников, чтобы обеспечить буфер по периметру. Это позволит вернуть холодные концы нагревателя в исходную точку. Для негерметичного пола можно нанести акриловую грунтовку или использовать аэрозольный клей. Это необходимо для того, чтобы лента на нагревателе приклеилась и удерживала нагреватель на месте во время установки.

Отопление под плиткой

Шкафы, туалеты, душевые и т. д. должны быть установлены до начала монтажа. Если это не было сделано, отметьте положение ванны, умывальника, дверных упоров и т. д., чтобы они не нагревались (исключением являются подвесные умывальники).

Начиная с пола непосредственно под термостатом местоположение , мы разворачиваем нагреватель, пока не достигнем конца нашего первого прохода. Когда доходим до конца первого прогона, обрезаем ленту и поворачиваем нагреватель в новое положение. Это делается до тех пор, пока вся площадь пола не будет покрыта, а затем кабель возвращается в положение термостата.

Главное, о чем нам нужно позаботиться, это убедитесь, что провода элемента никогда не пересекаются. Мы также стараемся поддерживать разрыв между элементами примерно 50мм иначе пол будет не ровным нагретые или возможные горячие точки могут возникнуть.

Датчик пола устанавливается между двумя нагревательные кабели и подняли стену с нагревательными кабелями. Установка троса помогает легко поднять кабели по стене.

Датчик пола сообщает термостат, какая температура на полу, чтобы помочь ему регулировать, сколько требуется тепло.

Накладываем сетку липкой стороной вниз на обогреватель. Это обеспечивает защиту обогревателя во время укладки напольного покрытия. установить. Разрежьте сетку по мере необходимости, чтобы покрыть весь нагревательный элемент. включая отдельные провода к соединительным блокам.

После того, как кабели протянуты по стене к термостату , присоединяется монитор. Это проверяет непрерывность нагревателя и предупредит плиточника, если нагреватель вообще повредится в процессе укладки плитки.

Видео по установке теплого пола под плитку

Часто задаваемые вопросы по установке теплого пола под плитку

Вопрос: Можно ли самостоятельно установить теплый пол под плитку?

Ответ: Мы предлагаем поставку и установку полностью квалифицированными и обученными электриками, а также варианты только с поставкой. Мы рекомендуем, чтобы нашу систему устанавливал квалифицированный электрик.

Вопрос: Можно ли укладывать теплый пол под керамическую плитку?

Ответ: Да, электрическое отопление пола очень хорошо работает под керамической плиткой.

Вопрос: Можно ли поставить тепло под керамогранит?

Ответ: Да, полы с электроподогревом очень хорошо работают под керамогранитом.

Вопрос: Как класть плитку на лучистое тепло?

Ответ: Плитки устанавливаются точно так же, как обычно. Плиточнику просто нужно быть немного осторожнее, используя шпатель над нагревателем и вырезая клей перед затиркой. Наш обогреватель настолько тонкий, что нагреватель может сидеть с клеем для плитки или очень тонким самовыравнивающимся материалом и, следовательно, не влияет на общий уровень пола.

Статьи по теме

Краткое руководство по системе обогрева полов в Мельбурне

Должен ли я устанавливать систему подогрева пола под ковром в спальне?

10 вещей, которые следует учитывать перед установкой электрической системы обогрева пола

Знакомство с термостатом с сенсорным экраном MCD5

Как установить подогрев пола под плитку

Пол с подогревом под плитку легко установить с помощью нашей плоской ленточной системы. EkoBuild может поставить все необходимое оборудование для вашей установки либо в виде индивидуальной системы, либо в виде предварительно упакованного комплекта.

Наше решение для обогрева под плиткой имеет низкий профиль и не сильно увеличивает уровень пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать помещение до желаемой температуры.

Преимущества установки плиточного напольного отопления

Установка такого типа системы по всему дому дает много преимуществ, и одно из них – это возврат части радиаторного пространства! Эта металлическая ленточная система отопления не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Вы не будете испытывать неудобств с системой обогрева пола EkoBuild:

• Вам не придется копать полы
• Вам не нужно наносить самовыравнивающийся или цементный раствор
• Вам не нужно беспокоиться о высоте пола build up

Эта система отопления, устанавливаемая непосредственно под плитку, является первичным источником лучистого тепла.

Установка обогрева под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетон, дерево, блоки и балки, а также утепленный настил. 9№ 0007

Система может быть установлена ​​поверх любого типа чернового пола, включая бетон, дерево, блоки и балки, а также изолированный настил.

Этапы установки

• Насухо уложите изоляцию Easy-Heat (обрежьте острым ножом по форме)
• Убедившись, что все доски подходят, снимите доски, помня, куда они будут укладываться
• Смешайте гибкую черепицу нанесите клей и нанесите на основание (зубчатый шпатель 3 мм) и замените теплоизоляцию Easy, слегка прижав ее, чтобы обеспечить сцепление
• Дайте гибкому плиточному клею застыть. Если вы используете быстротвердеющий эластичный клей, вы сможете ходить по изоляции в течение 2 часов
• Положите ленточные нагревательные маты, используя двухстороннюю ленту на каждом конце нагревательных матов
• При необходимости используйте нашу клейкую ленту для фиксации краев
• Проложите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше уровня плинтуса
• Проверьте соответствие сопротивления нагревательных элементов таблице сопротивления в руководстве по установке
• Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединителей
• С помощью 10-миллиметрового зубчатого шпателя нанесите ровный слой эластичного клея на нагревательные маты и уложите плитку, шифер или камень
• См.
