Как проверить зарядное устройство для шуруповерта

Одним из самых популярных и востребованных инструментов в домашнем хозяйстве является шуруповерт. С его помощью можно не только завинчивать и вывинчивать крепежные элементы, но еще и сверлить, а также выполнять другие виды работ, заменяя только насадки. Частая эксплуатация инструмента требует регулярной зарядки батареи, а следовательно влечет за собой выход из строя ее или же зарядного устройства. В материале уделим внимание, вопросу о том, как осуществляется ремонт зарядного устройства для шуруповертов.

Почему не заряжается аккумулятор шуруповерта

Если шуруповерт оснащен аккумуляторной батареей, то к нему обязательно должно прилагаться зарядное устройство. Если в один прекрасный момент вы обнаруживаете, что батарея инструмента не зарядилась после того, как вы ставили ее на зарядку, то причин этого может быть несколько:

Неисправность аккумулятора, что случается достаточно часто при ненадлежащем обращении с инструментом.
Неисправность зарядки. Очень часто случается с китайскими инструментами, которые гораздо дешевле брендовых изделий.

Несмотря на то, что причины отсутствия зарядки аккумулятора две, первым делом нужно проверить исправность батареи. Проверить ее исправность можно путем подключения к клеммам вольтметра или мультиметра. Если прибор будет показывать хотя бы похожее значение (12В, 16В, 24В), то проблема заключается скорее всего в зарядном устройстве.

Важно знать! Большинство зарядных устройств оснащены световыми сигнализациями(диодами), которые отображают процесс зарядки и ее окончание. Если после подключения батареи эти элементы не показывают режим зарядки, или совсем не светятся, значит, проблема в самом зарядном.

Типовые неисправности зарядного устройства шуруповерта

К типовым неисправностям зарядных устройств относятся:

Перегорание предохранителя.
Неисправность выпрямителя, если устройство понижает напряжение с 220В до 12В.
Поломка высоковольтного транзистора инвертора.

Остальные составные части, как показывает практика, работают долго и безотказно, поэтому при подозрениях на неисправность зарядного, следует проверить эти три основных узла. Ремонт зарядки шуруповерта можно выполнить самостоятельно. Для этого ее потребуется разобрать, что возможно при наличии в арсенале обычной четырехгранной отвертки.

Ремонт зарядного устройства шуруповерта

Ремонт зарядного устройства шуруповерта начинается с того, что первоначально нужно выявить возможную причину неисправности. Ведь достаточно часто причиной отсутствия зарядки батареи является окисление контактов или их засорение на зарядке. Для начала осуществите визуальный осмотр изделия, оценив его состояние. Если имеется запах гари, то это говорит о перегорании внутренних элементов.

Ремонт зарядного своими руками осуществляется путем выполнения следующих действий:

Для начала следует снять крышку корпуса, вывинтив 4 или 6 крепежных элементов.
Снимаем крышку и видим, что зарядка состоит из двух частей: трансформатор и плата.
Ремонт начинаем с того, что проверяется напряжение на выходе трансформатора. Для этого тестер устанавливается в режим «Вольтметр». При этом необходимо вилку включить в розетку.
Если мультиметр покажет соответствующее значение, то трансформатор исправен. Если же напряжение отсутствует, тогда нужно прозвонить сетевой кабель. Если повреждение сетевого кабеля исключено, тогда нужно убедиться, что первичная и вторичная обмотка не в обрыве. Обычно в трансформаторах импортного образца в первичной обметке установлен предохранитель. Он обычно спрятан под оболочкой, поэтому его следует найти и прозвонить. При перегорании предохранителя, его следует заменить аналогичным. Если повреждена первичная или вторичная обмотка, то осуществлять ремонт трансформатора не имеет смысла, так как проще приобрести новое устройство. Если причиной неисправности является предохранитель, то после его замены, перед сборкой изделия, следует выполнить проверку.
Если же напряжение поступает на плату, тогда следует приступить к поиску неисправного элемента. Необходимо осуществить проверку высоковольтного выпрямителя. Очень часто в таком случае неисправным оказывается один из конденсаторов. Обычно это электролитический конденсатор на плате, который является самым большим. Его необходимо заменить на аналогичный с соответствующими параметрами.

Если же конденсаторы исправны, тогда причиной неисправности является поломка транзистора. Его также следует перепаять.

После отремонтированное зарядное следует проверить на исправность и функционирование. Время стандартной зарядки батареи составляет от 1 до 4 часов, при полностью разряженном аккумуляторе.

Важно знать! Не допускайте хранения шуруповерта продолжительное время при полностью разряженной батарее. Нельзя также хранить продолжительное время шуруповерт, не прибегая к его использованию.

Подводя итог, следует отметить, что для ремонта зарядного устройства шуруповерта, не нужно быть специалистом. Конструкция данного изделия достаточно простая, но не забывайте, что данный элемент работает от электричества, которое опасно для жизни. При проведении ремонтных работ не забывайте соблюдать технику безопасности.

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт. Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь. В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания.

Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале. Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

Взять в руки тестер или мультиметр
Включить блок питания в розетку
Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В

Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т. п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их

Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею. Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность. Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Во время интенсивной эксплуатации шуруповерта есть вероятность его поломки. И одной из самых уязвимых частей считается аккумулятор. Рассмотрим, как проверить аккумулятор шуруповерта на работоспособность разными методами.

Общие рекомендации перед проверкой аккумулятора

Непосредственно перед проверкой аккумулятора необходимо четко определить, к какому типу относится элемент питания. В зависимости от этого типа и подход может быть различен. Например, наиболее распространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые или нерегулярные полные перезаряды значительно снижают емкость аккумулятора и батарея не использует свой ресурс полностью. Более подробно типы аккумуляторов рассмотрим ниже.

Также рекомендуется полностью зарядить аккумулятор перед проверкой. Это позволит сделать более точные выводы о работоспособности устройства. Доказано, что самые точные показатели снимаются под нагрузкой. И полный заряд представляет собой весьма подходящий тип нагрузки.

Перед проверкой необходимо максимально уменьшить влияние «эффекта памяти» на устройство. Так как этот эффект появляется у батарей в случае неправильной эксплуатации, чтобы его устранить, необходимо несколько раз воспользоваться батареей по всем правилам.

Достаточно 3 раза провести циклы заряда/разряда, чтобы влияние эффекта значительно сократилось. Для ускоренного разряда лучше всего использовать лампу накаливания, которую вместе с мультиметром нужно будет подсоединить к аккумулятору.

Если все сделано правильно, то через несколько полных циклов батарея сможет восстановить свою емкость и вновь может быть использована в шуруповерте. Если же операция не помогла, значит проблема была в другом.

Никель-кадмиевый аккумулятор

Самый распространенный тип батарей. Достаточно быстро заряжаются и имеют неплохой объем. Отличаются долговечностью и устойчивостью к внешним воздействиям. Среднее число циклов зарядки/разрядки может достигать 3500. При использовании ускоренных зарядных устройств батарея не изнашивается быстрее и способна служить долгое время. Отдельно стоит отметить дешевизну таких батарей и возможность эксплуатации при температуре ниже нуля.

Но имеется и минусы, главный из которых заключается в так называемом «эффекте памяти». Батареи довольно токсичны в случае неисправности и имеют высокую скорость саморазряда. Из-за токсичности, производители сейчас процент таких устройств стараются стремительно уменьшать.

Чтобы продлить срок службы такого аккумулятора, рекомендуется перед подзарядкой его полностью разрядить.

Литий-ионный аккумулятор

Гораздо более дорогой аналог, который однако имеет ряд неоспоримых преимуществ. Такие аккумуляторы используются в передовых моделях шуруповертов от известных брендов.

У таких батарей большая емкость и куда меньший процент потери заряда по причине саморазряда. Однако такие аккумуляторы строго не рекомендуется перегревать и надолго оставлять полностью разряженными. Это может привести к деградации кристаллов и выходу батареи из строя. При перегреве же есть риск взрыва такого устройства.

Как и первый вид, литий-ионный аккумулятор способен функционировать на морозе.

Как проверить

Аккумулятор

Чтобы проверить блок питания шуруповерта на работоспособность, необходимо просто снять показатели тока и напряжения в момент зарядки. Причем необходимо повторять процедуру несколько раз, чтобы получить максимально точные значения.

Этапы роста напряжения U:

после 30 минут зарядки – 13 В;
после 60 минут зарядки – 13.5 В;
через 2 часа – 14 В;
по окончанию зарядки – 17 В.

Такие наблюдения говорят о том, что батарея полностью исправна и функциональна. В большинстве случаев дальнейший анализ не потребуется.

При этом у исправного аккумулятора также в течение часа после начала зарядки будет стабильно возрастать сила тока. Если через час показатель достиг значения 1 А, то это говорит об исправности устройства.

Существует еще метод ускоренного тестирования АКБ, который заключается в измерениях напряжения на холостом ходу (без нагрузки). Это напряжение должно достигать необходимой величины, которая напрямую связана с рабочим напряжением элементов аккумулятора (банок). Если показатель ниже, то велика вероятность выхода из строя одного или нескольких элементов.

Отдельным видом проверки емкости аккумулятора мультиметром от шуруповерта можно считать тестирование под нагрузкой. Тут используется дополнительное оборудование, которое нуждается в подпитке. Идеально для этого подходят лампы накаливания. Мощность такой лампы должна соответствовать мощности аккумулятора. Иначе результаты проверки могут оказаться недостаточно точными. В большинстве случаев мощность равна половине силы тока, которую отдает батарея, умноженной на напряжение. Для стандартных аккумуляторов из шуруповертов в проверке используют лампы 12 В.

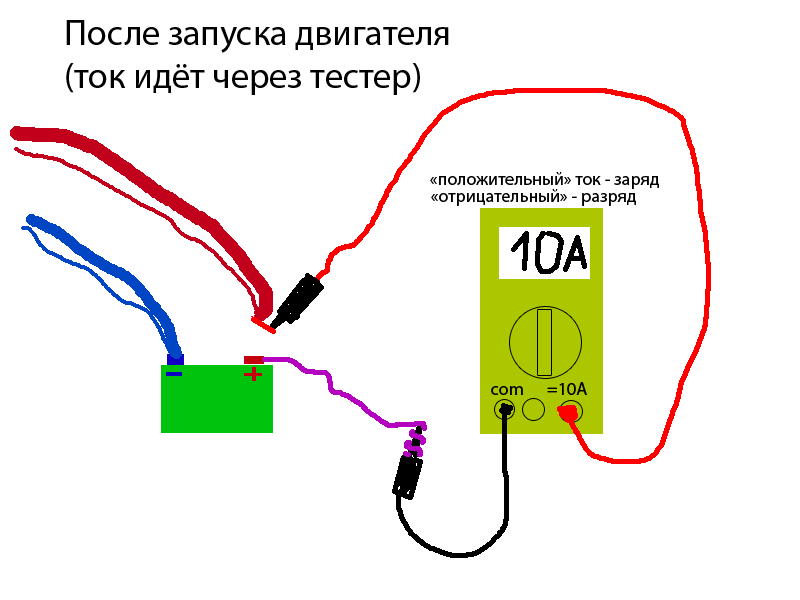

Аккумулятор подключается к нагрузке через мультиметр, которым потом и снимаются показания. Через несколько минут нужно замерить напряжение. Оно должно быть выше 12.4 В. Если такой показатель не был достигнут, значит явно имеется какая-либо неисправность. Дополнительно рекомендуется обращать внимание на яркость лампочки. Она должна быть достаточно стабильной.

Зарядное устройство

Неисправность может крыться не только в аккумуляторе, но и в самом зарядном устройстве. Поэтому предварительно нужно проверить зарядное устройство для шуруповерта мультиметром.

На нем включают режим измерения постоянного тока и при помощи щупов подключают к зарядному устройству. Значение силы тока на измерителе должно быть максимально приближенным к тому, что указано на корпусе. Если это не так, то устройство лучше заменить на новое.

Напряжение банок АКБ

После первого этапа проверки станет ясно, исправно устройство или нет. Если тестирование указало на несоответствие параметров, то логично приступить к ремонту, сопровождающемуся заменой неисправных банок.

Нужно открыть корпус аккумулятора и выявить неисправность. Для этого также используют мультиметр, который подключается к каждому элементу отдельно. Напряжение каждой банки должно составлять не менее 1.2 В. Все несоответствия говорят о поломке элемента. Неисправные банки необходимо вынуть из общей цепи и заменить на новые.

Если такая проверка покажет не выявит поломку, то нужно вновь прибегнуть к тестированию под нагрузкой. И тут уже принципиальное значение имеет уровень сопротивления, который напрямую связан с напряжением и силой тока. Каждый элемент тестируется отдельно, и также рассчитываются сопротивления. В случае неисправности этот показатель явно будет отклоняться от нормы и быстро выявит сломанный элемент.

Шуруповерт без аккумулятора

Не стоит исключать и поломку самого шуруповерта. Выявить данный факт поможет использование заведомо исправной батареи или подключение оборудование к сети напрямую. Второй подход также станет отличным вариантом в случае срочной необходимости использования инструмента. Мобильность конечно будет потеряна, но функционал вполне можно будет использовать.

Шуруповерт можно использовать с внешним блоком питания, воткнутым в розетку. Тогда нужно просто подобрать выпрямитель с необходимыми параметрами. Перемещения будут ограничены только длиной низковольтного кабеля, подключенного напрямую к инструменту.

Также можно создать собственный прототип обычного сетевого шуруповерта. Тогда блок питания будет помещен в корпус аккумулятора и позволит достаточно удобно пользоваться инструментом. В данном случае основной вопрос будет заключаться в подборе необходимого блока питания небольших размеров с подходящими характеристиками. Процесс может усложниться необходимостью поиска мощного, но компактного трансформатора.

Проверку аккумулятора шуруповерта желательно проводить регулярно, чтобы предупредить различные поломки в самое неподходящее время. Разумеется, это касается только предварительного тестирования, без разборки корпуса. Аккумуляторы представляют собой достаточно недолговечные компоненты, которые приходится периодически заменять. Но правильная эксплуатация с соблюдением норм по подзарядке помогут как можно дольше сохранять устройства работоспособными.

Ремонт зарядного блока шуруповерта самостоятельно – Мои инструменты

Содержание

1 Как выявить неисправность зарядного устройства
2 Что может сломаться в зарядном от шуруповерта
3 Как найти поломку в зарядном блоке шуруповерта
4 Как отремонтировать зарядное устройство шуруповерта

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале.Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

Взять в руки тестер или мультиметр
Включить блок питания в розетку
Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Это интересно! Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Что может сломаться в зарядном от шуруповерта

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Как найти поломку в зарядном блоке шуруповерта

Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Как отремонтировать зарядное устройство шуруповерта

Это интересно! Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Это интересно! Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.
