Монтаж дымохода из сэндвич: все нюансы установки — Статьи «Первый Стройцентр» в Перми

alexxlab

Содержание

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео


С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Содержание

  1. Понятие
  2. Основные приемы сборки
  3. Организация прохода через потолок
  4. Способ прокладывания через стену

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

  • хомуты,
  • отводы,
  • прямые элементы,
  • тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.


Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Содержание

  • 1 Как устроен сэндвич-дымоход?

  • 2 Нормативы на размеры базальта внутри «сэндвича»

  • 3 Как правильно устанавливать такой дымоход

  • 4 Как правильно оформить вывод на крышу?

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

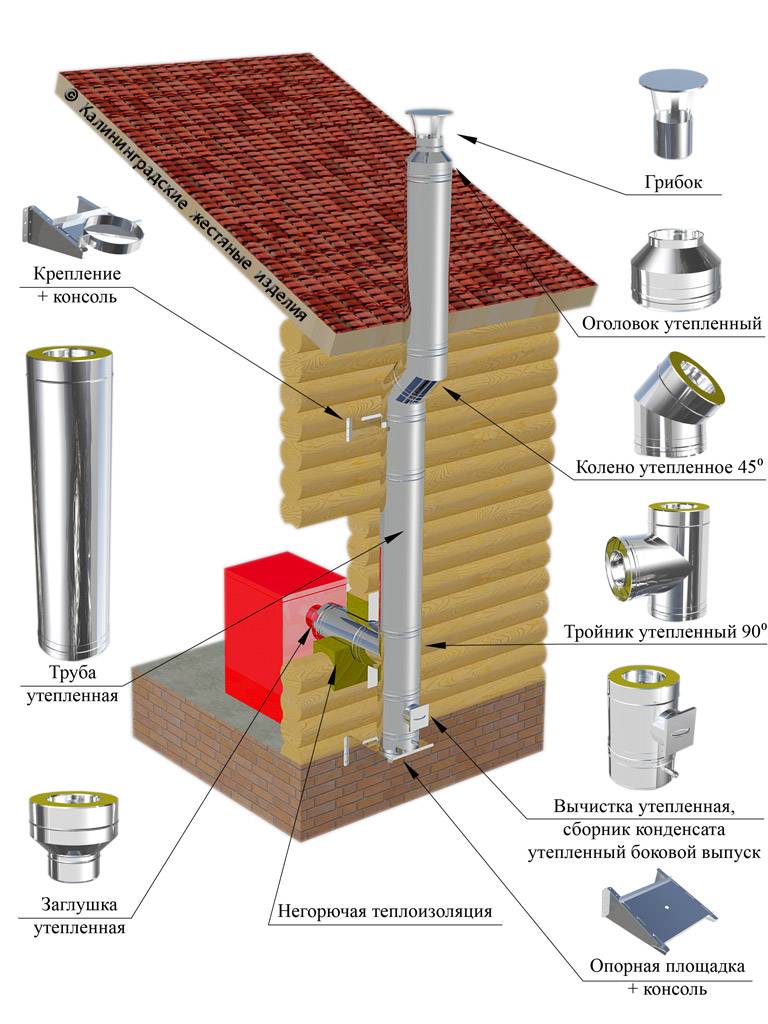

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т.  п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

  • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
  • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
  • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

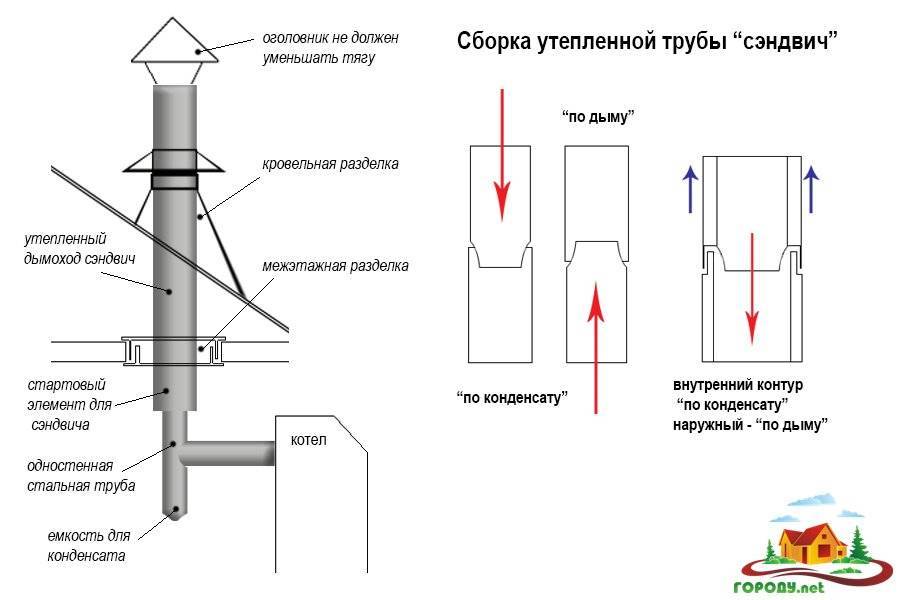

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt. com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.
