Симистор вт136

описание принципа работы и сборки устройства

Симисторами называют полупроводниковый прибор, на котором присутствуют 5 р-н переходов. Важнейшее его качество, это способность пропускать сигнал, как в прямом, так и обратном направлениях.

Краткое содержимое статьи:

• Принцип работы симисторного регулятора мощности
• Инструкция, как сделать симисторный регулятор своими руками
• Устройство и схемы простых регуляторов
• Какие элементы понадобятся
• Сборка
• Заключение
• Фото симисторного регулятора мощности

Принцип работы симисторного регулятора мощности

Их применяют только в небольших электроприборах из-за того, что они крайне чувствительны к электромагнитным волнам, выделяют много тепла и неспособны работать на высоких частотах переменного тока. Их не используют в крупных промышленных агрегатах.

Прибор прост в изготовлении, не требует больших денежных затрат и обладает долгим сроком эксплуатации. Его можно легко применять в сферах и приборах, где описанные выше недостатки не играют большой роли.

Многие не знают, для чего нужны симисторные регуляторы мощности. Но они присутствуют в большинстве домашних бытовых приборах, таких как: фен, пылесос, электроинструменты и нагревательные приборы.

Регулятор мощности позволяет пропускать электрический сигнал, с частотой заданной пользователем.

Инструкция, как сделать симисторный регулятор своими руками

На сегодняшний день не так легко найти подходящий регулятор мощности, несмотря на невысокую цену крайне проблематично достать полностью подходящий по параметрам симистор.

Поэтому не остается другого выбора, кроме как сделать его самостоятельно. Для этого нужно рассмотреть несколько простых основных схем регуляторов, чем они отличаются друг от друга и разберем элементарную базу каждой.

Устройство и схемы простых регуляторов

Простейшая схема, которая может работать под любой нагрузкой. Комплектующие простейшие электронные компоненты, а управление осуществляется по фазово-импульсному принципу.

Основные элементы схемы:

• симистор VD4 10 А, 400 В
• динистор VD3 32 В
• потенциометр R2

По R2 и R3 протекает ток, который накапливает заряд на конденсаторе С1. После того, как на заряд достигнет значения 32 В, откроется динистор VD3 и конденсатор С1 начнет разряжаться через R4 и VD3. Энергия пойдет на симистор VD4, он откроется и даст току протекать через нагрузку.

Регулировка мощности происходит при помощи симистора VD3 и нагрузки R2. Значения воздействия симистора постоянное и изменяться не может, регулировка мощности осуществляется путем изменения сопротивления нагрузки R2.

Элементы VD1, VD2, R1 являются не обязательными в данной схеме, но они позволяют обеспечивать плавность и точность изменения выходной мощности.

Для того, чтобы правильно рассчитать симисторный регулятор мощности нужно отталкиваться от используемой нагрузки, симистор подбирается по соотношению 1А=200 Вт.

Какие элементы понадобятся

• Динистор DB3;
• Симистор ТС106-10-4, ВТ136-600, 4-12А.
• Диоды VD1, VD2 1N4007;
• Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
• Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Данная схема наиболее распространена и универсальна, существует множество ее вариаций.

Сборка

Используя данный план по сборке, вы сэкономите свое время. Вам нужны точные параметры устройства, для которого будет изготавливаться прибор.

Нужно знать:

• Количество фаз. Их может быть одна или три;
• Наличие необходимости точной регулировки выходной мощности;
• Входное напряжение и ток потребляемый нагрузкой. Значения должны быть в Вольтах и Амперах.

Необходимо выбрать тип устройства, либо аналоговый либо цифровой. Подобрать комплектующие по мощности прибора. В сети можно найти различный софт, который поможет с расчетами.

Выполнить расчет тепловыделений. Это делается довольно просто: Падение напряжения на симисторе умножается на номинальный ток. Необходимые данные должны быть указаны в характеристике симистора.

Приобрести необходимые элементы, печатную плату и радиатор. Произвести разводку дорожек на печатной плате при помощи растворителя. Нельзя забывать о креплении симистора и радиатора. Припаять все элементы так, как показано на схеме. Уделить особое внимание полярности подключения диодов и симистора.

Осуществить проверку готового прибора при помощи мультиметра в режиме сопротивления. Характеристика должна быть идентична изначальному проекту.

Установить симистор почти вплотную к радиатору, но нужно обеспечить тепловую изоляцию между ними. Винт, которым будет произведено закрепления нужно качественно заизолировать. Изготовить пластиковый корпус для прибора.

Поместить полученную установку в защитный корпус. Поставить значения потенциометра на минимальные значения и осуществить пробный запуск. Мультиметром измеряем напряжения на выходе, при этом плавно поворачиваем ручку регулятора;

Если полученный результат не соответствует требуемым производим регулировку мощности. Если прибор работает как надо, можно подключать нагрузку к выходу регулятора.

Заключение

Правильно изготовленный симисторный регулятор мощности будет надежно служить и потребует небольших денежных вложений. Долговечность порадует самых скептически настроенных специалистов. Можно ознакомиться с фото самодельных симисторных регуляторов мощности в сети и убедиться в целесообразности изготовления данного прибора.

Фото симисторного регулятора мощности

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉



BT136-600E TRIAC Распиновка, эквивалент, технические характеристики и техническое описание

19 октября 2018 — 0 комментариев

BT136-600E TRIAC

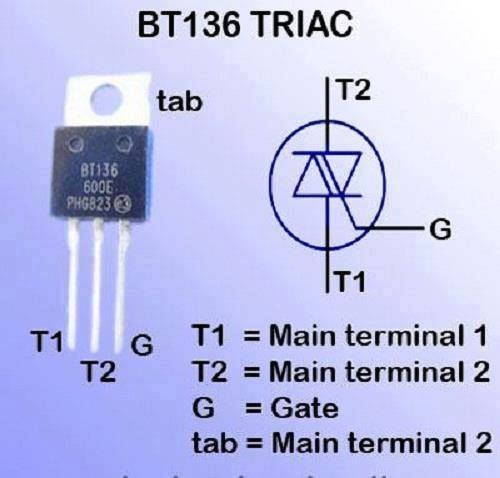

BT136-600E Распиновка TRIAC
