Монтаж молниеотвода: Как устроены молниеотводы | Принцип работы

Принцип действия и особенности монтажа молниеотвода

Молниеотвод или, как его называют в быту, громоотвод — это инженерная конструкция, которая предотвращает попадание молнии во время грозы в близлежащие здания, сооружения, воздушные кабели для подачи энергии, инженерные конструкций. Он используется для строительства систем молниезащиты промышленных, торговых, жилых объектов. Необходимость установки молниеотводов обусловлена требованиями действующих стандартов противопожарной безопасности для конкретных объектов.

Основным нормативным документом для систем молниезащиты является СО 153-34.21.122-2003, в которой прописаны правила молниезащиты зданий, сооружений и коммуникационных линий.

Продукция

Молниеотвод

Молниеотвод

Opora Engineering

МОГК, МОТ Молниеотводы гранёные и трубчатые

Молниеотводы гранёные и трубчатые

Опоры: AMIRA

Стальная молниеотводная мачта

Стальная молниеотводная мачта

Опоры: Valmont

ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной

Молниеотводы на базе высокомачтовых опор с мобильной короной

Опоры: AMIRA

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб. 108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

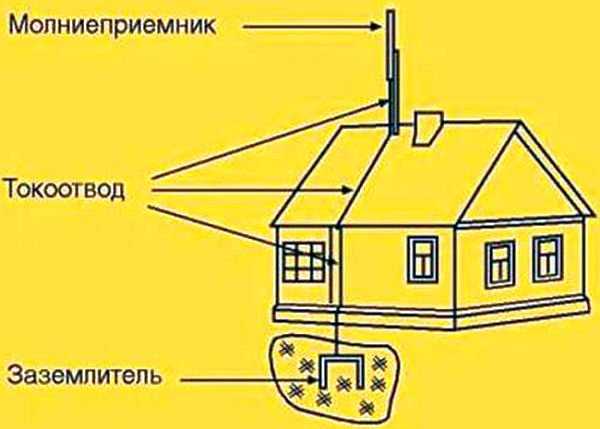

Конструктивные особенности молниеотвода

Наиболее распространенным способом строительства систем молниезащиты является использование стержневых молниеотводов. Такая конструкция состоит из следующих деталей:

• Молниеприемник — имеет вид стального штыря большой длины, который принимает электрический разряд во время грозы. Чаще всего он делается из меди, имеет толщину в 15 мм и заостренную вершину. Она должна располагаться выше объектов, которые защищает молниеотвод.
• Токопровод — имеет вид толстого провода, проложенного внутри корпуса молниеотвода. Он соединяет молниеприемник и контакт системы заземления. Токопровод обязательно изолируется полимерными материалами, чтобы исключить контакт с корпусом ствола. Для соединения элементов системы используются муфты.
• Заземление — особый проводник, который находится в грунте или соединен с закладными элементами, размещенными в земле. Обычно закладные элементы имеют вид стальных стержней, соединенных друг с другом и установленных особым образом, что гарантирует утилизацию электрического заряда.

Корпусом молниеотвода может служить несиловая опора освещения. Она имеет вид конического ствола с граненым поперечным сечением. Высота корпуса и длина штыря определяется технической документацией. От высоты установки кончика молниеприемника зависит площадь защищаемого пространства.

Также в качестве молниеотводов используются стальные тросы или сетки, которые предотвращают попадание молнии в протяженные инженерные коммуникации или крыши без уклона.

Принцип действия конструкции

Система защиты от ударов молний с помощью молниеприемника основана на принципе действия конденсатора, накапливающего электрический разряд. Облака над землей и мокрая земля являются его обкладками, которые электризуются во время грозы. Как только разница зарядов достигнет величины пробоя, возникает разряд (молния).

Молниеотвод предотвращает накопление заряда и выступает как замыкатель. Он отводит напряжение в землю, поэтому обкладки в виде облаков и грунта не могут накопить заряд большой мощности.

Защищаемое пространство

Один молниеотвод может защитить от удара молнии ограниченное пространство, которое имеет форму конуса. Вершина конуса совпадает с верхушкой штыря молниеприемника. Более точно границы защиты следующие:

• Для надежности защиты минимального уровня при высоте молниеотвода до 100 метров высота конуса составит 85% от высоты молниеотвода, а площадь защищаемого пространства — окружность с радиусом в 1,2 высоты.
• Для надежности среднего уровня высота конуса составит 70% от высоты молниеотвода, а защищаемая окружность будет иметь диаметр 0,7 от высоты.
• Для максимальной надежности принимается высота конуса в 0,7 от высоты размещения штыря. Радиус защищенной окружности составляет 0,6 от высоты. Более точные расчеты выполняются инженерами-светотехниками по специальным формулам.

Места установки

Молниеотвод может монтироваться на крыше здания или другой инженерной конструкции либо на земле. Чаще всего применяются конструкции на базе опор МОГК, которые имеют фланец для крепления на закладной детали.

Контур заземления соединяется с контактом системы заземления согласно требованиям РД 34. 21.122-87. После окончания работ проверяется сопротивление заземляющего контура, которое должно быть не более 10 Ом. Этот параметр постоянно контролируется с помощью специального оборудования. Раз в 12 лет производится частичное вскрытие грунта для визуального контроля штырей системы заземления.

Куда обратиться?

Приобрести молниеотводы, заказать проектирование и услуги по строительству системы молниезащиты можно в нашей компании.

Стальные опоры и мачты

Опоры освещения

Мачты прожекторные

Парковые декоративные опоры

Кронштейны, оголовники

Закладные детали фундамента

Молниеотводы

Флагштоки

Светофорные опоры

Мачты телекоммуникационные

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб. 108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Статьи по теме #молниеотводы

Молниеотводы на базе мачт освещения

#молниеотводы

Молниеотводы на высокомачтовых опорах размещаются на высоте до 50 метров, поэтому они защищают большую территорию вокруг и высокие конструкции рядом с корпусом мачты.

Принцип действия и особенности монтажа молниеотвода

#молниеотводы

Молниеотвод представляет собой стальную конструкцию большой высоты, которая препятствует накоплению электричества в воздухе во время грозы и защищает прилегающие объекты.

Молниеотводы, мачты и опоры молниезащиты

#молниеотводы

Большинство хозяйственных объектов нуждаются в наличии молниезащиты, реализуемой установкой молниеотводов – самостоятельных конструкций: МОТ, МОГК, ВГМ и ВГН, высотой от 20 до 70 метров, изготовленных на базе стальных опор и мачт. В целях более эффективного использования оборудования, молниеприемником может оснащаться осветительная силовая опора или мачта с мобильной или стационарной короной. Возможен и вариант установки осветительного оборудования на ствол молниеотвода. Сохранность поверхности конструкций, обеспечивается методом горячего цинкования.

Читать все статьи

Монтаж молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.

S.E. L: 60м

• Вы здесь:
• Главная
• Примеры монтажа
• Монтаж молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.S.E. L: 60м

Подробности

Автор: ЦМЗ

Категория: Примеры монтажа

Опубликовано: 28 октября 2019

Просмотров: 7143

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет (инструкцию) по монтажу молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E. S.E. L: 60м.

В нашей компании представлен весь спектр оборудования для электромонтажных работ на объектах любой сложности. Тщательно проработанные проектные решения в области молниезащиты и заземления и квалифицированная техническая поддержка поспособствует сдать ваш объект быстрее и с наименьшими затратами.

Молниезащита и заземление ООО «ЦМЗ» — это не просто качественное оборудование, а практичные инженерные решения для объекта любой сложности.

Для установки молниеотвода МСАП-16 требуется сделать фундамент с размерами 1000х1000х1700 мм. Для разных высот молниеотводов МСАП, разные размеры фундамента. Поэтапная установка молниеотвода МСАП.

ШАГ 1.

После определения места установки, выкопать яму в соответствии с размером фундамента.



ШАГ 2.

Собрать нижнюю часть основания молниеотвода, установив анкерные болты и зафиксировать гайками.

ШАГ 3.

Сделать обрешетку для будущего фундамента из арматуры и установить опалубку для верхней части фундамента на высоту не менее 100 мм. Нижнюю часть основания (с анкерными болтами) закрепить на доске, опирающейся на опалубку. Анкерные болты должны выступать на расстоянии 150 мм для квадратного и 115 мм для треугольного опрокидывающего устройства от будущего фундамента. Ось молниеотвода должна совпадать с осью фундамента.

ШАГ 4.

Залить фундамент бетоном В-20 вместе с анкерными болтами.

ШАГ 5.

После заливки фундамента необходимо проверить уровнем горизонтальное положение опалубки и нижней части основания молниеотвода.

ШАГ 6.

Через 7-14 дней после заливки фундамента необходимо открутить верхние гайки, снять шайбы и шайбы-гровер. После этого установить верхнюю часть опрокидывающего устройства и закрепить ее осью.

ШАГ 7.

Снять необходимо снять опалубку, откинуть верхнюю часть опрокидывающего устройства и установить молниеотвод (далее будет информация по сборке молниеотвода) на гильзу основания. Далее поднять молниеотвод и закрепить гайками с шайбами.

ШАГ 8.

При помощи уровня и гаек, отрегулируйте молниеотвод по вертикали.

СБОРКА МОЛНИЕОТВОДА МСАП.

ШАГ 1.

Перед сборкой молниеотвода МСАП освободите трубы и аксессуары от упаковки.

Расположите секции мачты в порядке сборки на объекте.

Пропустите трос через все секции молниеотвода.

Немного смажьте консистентной смазкой соединительные элементы мачты.

Вставьте аккуратно до упора верхнюю секцию мачты в нижнюю. Таким образом соберите все секции мачты.

ШАГ 2.

Трос с наконечником соединить болтовым соединением с вершиной молниеотвода.

Трос и наконечник в комплектацию молниеотвода НЕ ВХОДИТ.

ШАГ 3.

Конец троса токоотвода вывести через отверстие в нижней пластине основания.

ШАГ 4.

Вкрутить молниеприемник в вершину для молниеотвода МСАП.

Установить вершину в верхнюю секцию и закрепить ее винтами.

ШАГ 5.

Стоя у молниеотвода со стороны вершины, поддерживая молниеотвод, установите его на гильзу опорной плиты, которая в данный момент находится в разложенном виде. Постепенно приближаясь к основанию, установите молниеотвод в вертикальное положение, соединив гайками на анкерах нижнюю плиту основания с опорной плитой, проявляя осторожность к верхним элементам молниеотвода.

ШАГ 6.

Необходимо заземлить трос токоотвода.

ЗАЗЕМЛЕНИЕ МОЛНИЕОТВОДА МСАП.

Качественная молниезащита зданий и сооружений требует и соответствующего уровня исполнения заземления. На практике обычно применят европейский стандарт IEC 62305, на основе которого, собственно, и разработан ДСТУ Б В.2.5-38:2008. Этим стандартом определено, что электрическое сопротивление молниезащитного заземления для объектов, молниезащита которых определяется уровнем І-ІІ, должно быть менее 10 Ом, для объектов c уровнем ІІІ-ІV — не нормировано (но мы рекомендуем и для этих объектов выполнять заземление сопротивлением не более 10 Ом, чтобы исключить опасность поражения людей шаговым напряжением).

На данном объекте было сделано заземление в виде двух очагов заземления по 6 метров, на основе оцинкованных стержней заземления, диаметром 16 мм, длиной 1,5 метра и соединенных полосой стальной оцинкованной 40х4 в траншеи на глубине 0,5 метра.

Перечень комплектующих, используемых на данной объекте:

1.	Молниеотвод МСАП-16
2.	Активная молниезащита SCHIRTEC-A E.S.E. L: 60м
3.	Грозозащитный оцинкованный трос 8 мм
4.	Комплект заземления оцинкованный треугольником 9 метров (3 очага х 3 метра)
5.	Колодец заземления контрольно-измерительный 200х200х200 мм, пластик

Если Вам требуется сделать расчет молниезащиты и заземления, поставка комплектующих и монтаж молниезащиты (молниеотводов МСАП), Вы можете обратится в нашу компанию и получить бесплатную консультацию, бесплатный расчет молниезащиты и заземления, наилучшую цену на комплектующие для молниезащиты и заземления, а также максимально оперативную доставку до вашего объекта и монтаж под ключ.

Купить молниезащиту и заземление в Москве можно двумя способами:

 1. Через почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

 2. По телефонам: +7 (495) 532-03-95, +7 (925) 917-32-51

• Назад
• Вперёд

Примеры монтажа



Видеоинструкция монтаж комплекта заземления своими

Видео инструкция как произвести монтаж заземления своими руками.   Как выбрать комплект заземления для частного дома, дачи, промышленног…

Нержавеющее заземление можно проверить магнитом?

Современной тенденцией в электротехнике является использование заземлителей, выполненных из нержавеющей стали. По сравнению с заземлителями,…

Разные типы заземлителей в различных видах грунтов

Разные типы заземлителей в различных видах грунтов.Какой комплект заземления выбрать? В недалеком прошлом мало кто задумывался о материалах…

Молниезащита частного дома с мягкой черепицей

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниезащиты на коттедже, кровля выполнена из мягкой черепицы. Молниезащитная сетк…

Медная молниезащита дома с черепичной кровлей

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу медной молниезащиты частного дома с черепичной кровлей. Молниезащитная сетка делал…

Алюминиевые молниеотводы NordWerk

Алюминиевые молниеотводы МСАП NordWerk. На сегодняшний день одним из наиболее распространенных материалов для изготовления молниеотводов яв. ..

Установка заземления своими руками

Порядок проведения монтажа модульного заземления.     1) Подготовить приямок на месте монтажа комплекта заземления в одном метр…

Из чего состоит модульное стержневое заземление?

1 Насадка для перфоратора SDS-Max. Насадка для перфоратора SDS-Max выполнена из высокопрочной стали. Специальная конструкция нас…

Молниезащита в Хабаровске

Центр Молниезащиты предлагает вашему вниманию фотоотчет по монтажу молниезащиты и заземления антенно-фидерных устройств в г. Хабаровск на ос…

Молниезащита и заземление Останкинской телебашни

В Останкинскую телебашню часто попадают молнии — для них она очень привлекательный объект, и, само собой, у нее есть молниеотвод и заземлени…

Молниезащита на продуктовом магазине

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на основе комплектующих Galmar и Zandz на плоской мембранной . ..

Молниезащита плоской кровли на заводе в Лен. облас

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли на заводе в Ленинградской облас…

Молниезащита кровли ТЦ Мега, Ростовкая область

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли с использованием держателей для…

Монтаж молниеотвода МСАП-16 с активным молниеприем

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет (инструкцию) по монтажу молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.S.E. L:…

Молниезащита плоской мембранной кровли на промышле

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниеприемной сетки на мембранной кровли с использованием держателей для плоской…

Молниезащита аэропорта Кольцово

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на новой, мембранной кровли ПВХ-мембрана Пластфойл 1,2 F NORD. ..

Молниезащита DKC ФОКа

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на кровле здания, сделанной на оборудовании DKC Jupiter. В к…

Примеры работ по молниезащите и заземлению на конк

Примеры работ по молниезащите и заземлению на конкретных зданиях и сооружениях. Данное проектное решение создано с помощью специального про…

Молниезащита жилого дома в Брянске

Наша компания предлагает Вам посмотреть фотоотчет по монтажу молниезащиты на жилом доме в г. Брянск. ООО «ЦМЗ» предлагает весь спектр обору…

Молниезащита ТЦ МЕГА БЕЛАЯ ДАЧА

В компании ООО «ЦМЗ» (Центр молниезащиты) представлен весь спектр оборудования для электромонтажных работ фирмы OBO Bettermann. Тщательн…

ХИТЫ ПРОДАЖ

Комплект заземления для частного дома и дачи оцинкованный 6 метров (Код: 30001)

6100. 00 Руб

Купить   Подробнее

Комплект заземления для частного дома и дачи омедненный 6 метров (Код: 31001)

8200.00 Руб

Купить   Подробнее

Заземлитель вертикальный 1500 мм, D16 мм NE1202 DKC (Код: NE1202)

1800.00 Руб

Купить   Подробнее

Фасадный держатель 160 мм ND2301 (Код: ND2301)

310.00 Руб

Купить   Подробнее

Должен ли я установить громоотвод?

1. Дом
2. Блог
3. Должен ли я установить громоотвод?

Нужен ли в моем доме громоотвод? Мы часто слышим этот вопрос, и ответ не всегда однозначен. В этой статье мы рассмотрим переменные, которые помогут вам определить, нуждается ли ваш дом в защите от молний.

Как работают молниеотводы

Одна молния несет от 100 миллионов до 1 миллиарда вольт электричества. Громоотводы перехватывают это напряжение, обеспечивая безопасный путь тока молнии в землю. Они не уменьшают вероятность поражения вашего дома, но обеспечивают прямой путь к земле, предотвращая повреждение вашего дома от пожара, взрыва и скачков напряжения, которые могут возникнуть в результате ударов молнии.

Сколько домов имеют осветительные стержни?

Удары молнии не являются обычной угрозой для жилых домов, поэтому большинство домовладельцев отказываются от молниезащиты. Тем не менее, количество ударов молнии растет. Заявки, связанные с молнией, выросли почти на 10 процентов с 2015 по 2016 год, при этом июнь-август оставался пиковыми месяцами активности.

Как часто в дома попадает молния?

Согласно последним имеющимся данным, пожарные службы США реагируют в среднем на 22 600 пожаров, связанных с молнией, в год. Согласно недавнему отчету Института страховой информации, в 2016 году в первую десятку штатов по страхованию домовладельцев от освещения входят…

1. Флорида: 10 385 заявлений о возмещении удара молнии
2. Техас: 9098 исков о молниях
3. Грузия: 8 037 молниеносных заявлений
4. Луизиана: 5 956 заявлений о молнии
5. Северная Каролина: 5889 заявлений о молнии
6. Калифорния: 4764 заявки на молнию
7. Алабама: 4294 заявления о молниеносных выплатах
8. Иллинойс: 3870 заявлений о молнии
9. Арканзас: 3422 заявления о молнии
10. Вирджиния: 3, 331 заявление о молнии

Стоит ли устанавливать громоотвод?

Согласно статистике, молния является наиболее распространенным погодным явлением. Вопреки городскому мифу, молния МОЖЕТ ударить в одно и то же место дважды: в Эмпайр Стейт Билдинг происходит около 100 ударов в год, однако в большинстве домов такого повышенного количества ударов не наблюдается. Тем не менее, если вы живете в очень высоком доме, деревья выше вашего дома находятся менее чем в 10 футах от его конструкции или вы живете в районе с сильными ударами молнии, рекомендуется установить громоотвод. Они могут стоить несколько тысяч долларов, поэтому многие домовладельцы считают редкий шанс забастовки риском, на который стоит пойти, чтобы сэкономить деньги. Поскольку, по данным компании Rainbow International, компании Neighbourly, требуется всего одна секунда, чтобы вызвать катастрофу, однако многие планы страхования домовладельцев предусматривают кредиты на защиту от молнии, признавая их как «защиту всего внешнего периметра дома».

Какие формы молниезащиты могут принести страховой кредит?

Свяжитесь с местным страховщиком напрямую, чтобы узнать больше о поощрениях для этих распространенных компонентов молниезащиты…

• Молниеотводы
  Эти вертикально установленные алюминиевые/медные стержни, также называемые «воздушными молниеприемниками», устанавливаются через равные промежутки для перехвата забастовки.
• Главные проводники
  Эти кабели с алюминиевой/медной оплеткой соединяют громоотводы с землей.
• Заземление
  Эти стержни, вбитые глубоко в землю, отводят опасный ток молнии. (Для некоторых типов почвы может потребоваться специальная установка.)
• Связи
  Связки соединяют металлические элементы кровли и заземленные строительные системы с главным проводом, предотвращая попадание молнии между объектами.
• Защита деревьев
  Деревья выше вашего дома увеличивают риск удара. Оснащение их молниезащитой может уменьшить опасность молнии.
• Ограничители перенапряжения, ограничители и разрядники.
  Установленные на электрощите вашего дома, они обеспечивают дополнительную защиту вашей электрической системы и дорогостоящей электроники от молнии и других более распространенных повреждений, связанных с скачками напряжения.

Не попадите под удар молнии. Предотвратите шокирующие ситуации с помощью Mr. Electric уже сегодня.

Мистер Электрик предоставляет этот блог только в образовательных целях, чтобы дать читателю общую информацию и общее представление о конкретной теме, указанной выше. Блог не должен использоваться в качестве замены лицензированного специалиста по электротехнике в вашем штате или регионе. Перед выполнением любого домашнего проекта ознакомьтесь с законами города и штата.

Сколько стоит установка громоотвода в 2023 году?

Сколько стоит установка громоотвода в 2023 году? | Angi

Обычный диапазон: 436–2 611 долл. США

Стоимость установки громоотвода составляет от 436 долл.

Фото: J Salisbury / Moment / Getty Images

Фото: J Salisbury/Moment/Getty Images

Всего одна молния горячее солнца и несет колоссальные 300 миллионов вольт электричества. Таким образом, вы можете понять, почему средняя стоимость ремонта дома, поврежденного молнией, может превышать 4800 долларов . К счастью, вы можете обезопасить свой дом с помощью громоотвода, также называемого заземляющим стержнем. Эти простые устройства «ловят» молнию и перенаправляют ее энергию на землю, где она поглощается. Громоотводы стоят от 436 долларов США и 2 611 долларов США за установку, при обычной стоимости около 1 522 долларов США .

See the price range for lightning rod installation in

your area

Normal range for U.S.

$436 — $2,611

• Average

• $1,522

• Low end

• $110

• high end

• 4800 $

LOWHIGH

Всего одна молния горячее солнца и несет колоссальные 300 миллионов вольт электричества. Таким образом, вы можете понять, почему средняя стоимость ремонта дома, поврежденного молнией, может превышать 9 евро. 0165 8000 долларов. К счастью, вы можете обезопасить свой дом с помощью громоотвода, также называемого заземляющим стержнем. Эти простые устройства «ловят» молнию и перенаправляют ее энергию на землю, где она поглощается. Установка громоотводов стоит от 1000 до 2000 долларов , при этом типичная стоимость составляет около 1500 долларов.

Стоимость установки громоотвода рядом с вами

Стоимость установки громоотвода немного различается в зависимости от местоположения. Вот посмотрите на цену в разных штатах США.

State	Cost
California	$150 – $400
Colorado	$300 – $1,550
Kansas	$270 – $4,550
Illinois	$330 – $2,540
New York	$320 – $1,650
Massachusetts	$400 – $770
Texas	$800 – $3,650
Флорида	$130 – $350

Цена установки молниезащиты по типу стержня

Доступны два типа стержней. Традиционный громоотвод, или стержень Франклина, изобретенный Бенджамином Франклином в 1750-х годах, является самым простым и дешевым. Воздушные терминалы с выбросом ранней косы (ESE) являются более сложными и, следовательно, более дорогостоящими.

Громоотводы/стержни Франклина

Стержни Франклина от $60 каждый, включая установку. На самом высоком уровне вы можете заплатить за установку до 90 165 175  долларов. Хотя они не сильно изменились с момента их изобретения в 1750-х годах, железо больше не является предпочтительным материалом. Сегодня стержни либо алюминиевые, либо медные. Установка алюминиевых стержней стоит от 50 до 90 долларов , а стоимость медных стержней — от 125 до 150 долларов .

Алюминиевые стержни

Алюминиевые заземляющие стержни стоят от 50 до 90 долларов США за установку . Они значительно дешевле медных стержней, что делает их привлекательными для людей с ограниченным бюджетом. Кроме того, в некоторых ситуациях они более совместимы, чем их медные аналоги. Например, их можно устанавливать непосредственно на алюминиевые и стальные крыши.

Однако они не так эффективны и не обладают такой проводимостью, как медные стержни, поэтому для них требуются более длинные кабели. И есть риск коррозии с течением времени, так как алюминий в конечном итоге заржавеет при постоянном воздействии элементов.

Медные стержни

Медные стержни Franklin стоят от 125 до 150 долларов США за установку. Они дороже из-за цены на медь и потому, что эти стержни тяжелее и эффективнее. Поскольку медные стержни являются лучшими проводниками, чем алюминиевые, установка проще и требует более коротких кабелей.

Однако, несмотря на то, что медь прочнее алюминия, со временем она тоже подвергается коррозии.

Воздушные терминалы раннего выброса стример

Воздушные терминалы раннего выброса косы, или воздухоприемники ESE, стоят от 2000 до 2500 долларов США , полностью установленные. Эти системы требуют профессиональной установки. Они являются популярным выбором, потому что, в отличие от громоотводов, они покрывают весь ваш дом, поэтому, если ваша собственность не особенно велика, вам нужен только один молниеприемник ESE, тогда как вам нужно установить несколько молниеотводов, чтобы покрыть даже скромные объекты.

Воздухораспределители ESE представляют собой сравнительно высокотехнологичный вариант, который сложнее установить, чем стержни Franklin. Эти устройства должны быть расположены на высоте не менее 6,5 футов над самой высокой близлежащей конструкцией. Для этого вам, возможно, придется установить мачту на своем участке. Эта система работает, испуская ионизированные частицы, которые притягивают и направляют удар молнии.

Разбивка стоимости установки громоотвода

Основные расходы, связанные с установкой громоотвода, — это материалы и рабочая сила. Также неплохо иметь в своем бюджете резерв на непредвиденные проблемы, такие как дикая природа или небольшой ремонт крыши.

Материалы

Материалы для установки громоотвода составляют от 30% до 50% бюджета проекта. Таким образом, в среднем 1500 долларов установка, материалы будут стоить от 500 до 750 долларов . Для более дорогих установок ESE материалы могут стоить около 1000 долларов США .

Рабочая сила

Наем местного электрика , который может установить систему молниезащиты, обычно стоит от 35 до 50 долларов в час . В зависимости от размера и сложности работы, вы можете заплатить всего 100 долларов США в работе или более 1000 долларов США для труднодоступных мест или трудоемкой установки.

Установка одного или двух простых медных стержней обойдется вам примерно в от 100 до 200 долларов в виде рабочей силы, так как этот тип работы обычно занимает всего пару часов. Установка комплекта из шести медных стержней для защиты скромного дома, вероятно, обойдется вам примерно в 90 165 600  долларов только за один труд. Установка системы ESE является наиболее дорогостоящей, поскольку она является самой сложной и трудоемкой и будет стоить вам от 400 и 800 долларов в работе.

Излишки

Наличие буфера в размере от 10 до 20% от стоимости проекта разумно. Если вы недавно не проверяли свою крышу, неизвестно, что ваш подрядчик обнаружит, когда поднимется туда. Возможно, вам придется оплатить стоимость ремонта крыши или вам может потребоваться нанять местную службу по контролю за животными , если профессионал обнаружит вредителей или проблему с дикой природой.

Стоимость самостоятельной установки громоотвода

Фото: freemixer / E+ / Getty Images

Хотя теоретически вы можете установить простые громоотводы самостоятельно, безопаснее доверить это профессионалу, имеющему сертификат UL. Работа на высоте сопряжена с риском получения травм, и у вас может не быть всего необходимого снаряжения для безопасной работы на крыше. Кроме того, профессионал обладает знаниями и опытом, чтобы точно рассчитать, сколько удилищ нужно вашему дому, и выбрать лучшее место для их размещения.

Стоимость доступных наборов для самостоятельной сборки составляет от 1000 до 3000 долларов США для полной установки, включая стержни, крепления, проводники, кабели и заземляющие пластины. На самом деле вы не сэкономите много по сравнению с тем, чтобы профессионал выполнил установку за вас.

Когда дело доходит до установки системы воздухораспределителя ESE, знайте, что только лицензированный профессионал может выполнить эту работу.

Часто задаваемые вопросы

То, какую площадь покрывает громоотвод, зависит от его типа. Для дома площадью 3000 квадратных футов потребуется от шести до восьми медных или алюминиевых стержней, но только одна система воздухораспределителя ESE.

Нет, медь не притягивает молнии, но обладает отличной проводимостью. Когда ударяет молния, она касается самой высокой ближайшей точки. Поэтому громоотводы устанавливаются высоко в вашем доме. Молния входит в контакт с медным стержнем, который проводит ее вниз по кабелям, в заземляющую пластину и в землю, где она безвредно поглощается.

Готовы получить предложение по вашему проекту?

Ответьте на несколько вопросов, сравните отзывы и выберите нужного специалиста.
