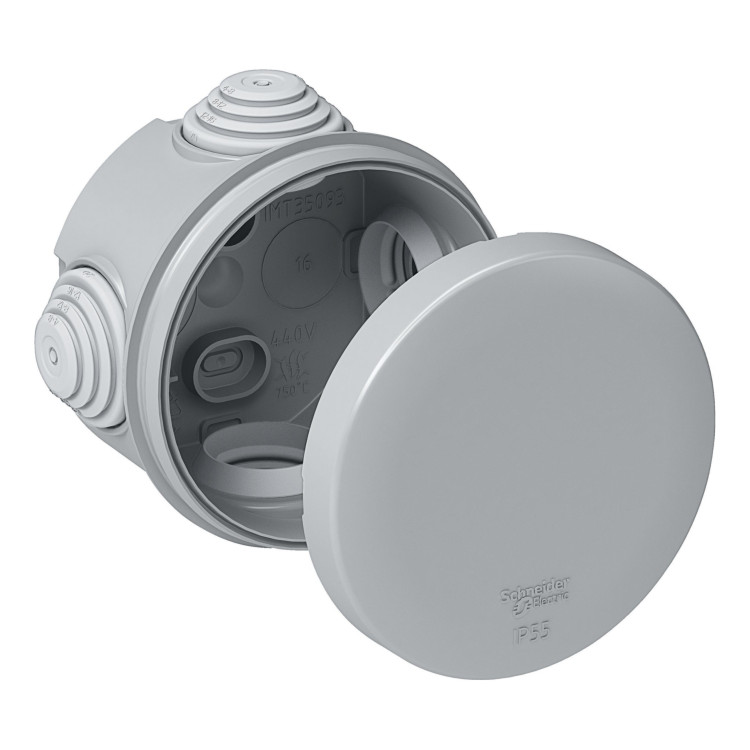

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Виды

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

• открытые;
• скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

1. Крепление коробки к стене согласно схеме разводки.
2. Завод внутрь проводов с последующим их соединением между собой.
3. Проверка собранной электрической сети.
4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

• скруткой;
• пайкой;
• сваркой;
• клеммами;
• опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.
