Если говорить совсем простым языком, то сетевой фильтр – это такой тройник с выключателем, очень часто применяется для подключения компьютера к электросети. Данное устройство можно встретить на прилавках магазинов электротоваров, а также уже подключенным к розетке в квартирах и домах. Но для чего нужен сетевой фильтр и что в нем особенного? Об этом мы и поговорим далее.

Предназначение сетевого фильтра

Известно, что у вас в розетке имеется сеть переменного тока напряжением в 220 Вольт. «Переменное напряжение (ток)» значит, что его величина и/или знак непостоянны, а меняются с течением времени по определенному закону.

Природа генерирующих электрических машин (генераторов) такова, что на выходных клеммах генерируется ЭДС синусоидальной формы. Однако всё было бы хорошо, если бы все устройства имели резистивный характер, отсутствовали пусковые токи, и не имели в своем составе импульсных преобразователей. К сожалению, так не бывает, т.к. большинство устройств имеют индуктивный, емкостной характер, щёточные двигателя, импульсные источники вторичного питания. Весь этот замысловатый набор слов – это главные виновники электромагнитных помех.

Мы начали статью с речи об электромагнитных помехах не просто так. Эти помехи «портят» ровную форму синусоиды. Образуются так называемые гармоники. Если разложить реальный сигнал из розетки в виде ряда Фурье мы увидим, что синусоида дополнилась различными функциями, различной частоты и амплитуды. Форма напряжения в настоящей розетке стала далека от идеальной.

Ну и что в итоге? Плохое электропитание – проблема для радиопередающих устройств. Попросту ваш телевизор или радиоприемник будет работать с помехами. Кроме помех от потребителей в сети присутствуют помехи случайного происхождения, которые мы не можем предугадать. Это всплески, перепады напряжения от перебоев электроснабжения, включения мощной нагрузки и т.д.

Сетевой фильтр нужен для того, чтобы:

1. Отфильтровать помехи для чистого питания устройств.
2. Снизить помехи, исходящие от питающих приборов.

Как работает сетевой фильтр

Фильтрация ненужных составляющих сигнала осуществляется, как это ни странно, специальными фильтрами, их собирают из индуктивностей (L) и конденсаторов (С). Ограничение всплесков высокого напряжения – варисторами. Это работает благодаря таким электротехническим понятиям – постоянная времени и законы коммутации, реактивное сопротивление.

Постоянная времени – это время, за которое заряжается конденсатор или накапливает энергию индуктивность. Зависит от элементов фильтра (R, L и C). Реактивное сопротивление – это сопротивление элементов, которое зависит от частоты сигнала, а также от их номинала. Присутствует у индуктивностей и конденсаторов. Обусловлено только передачей энергии переменного тока электрическому или магнитному полю.

Простыми словами – с помощью реактивного сопротивления можно снизить, ограничить высокочастотные гармоники нашей синусоиды. Известно, что в розетке частота питания 50 Гц. Значит нужно рассчитывать фильтр на частоты на порядок выше и более. У индуктивности сопротивление растет с ростом частоты, у конденсатора – падает. То есть принцип работы сетевого фильтра заключается в подавлении высокочастотных составляющих сетевой синусоиды, при этом оказывая минимальное влияние на основную 50 Гц составляющую.

Смотрим что внутри

Мы разобрались, где применяется сетевой фильтр, поэтому теперь давайте разберемся, из чего состоит реальный сетевой фильтр, абстрагируемся от теории.

1. Фильтр помех.
2. Кнопка или тумблер.
3. Варистор.
4. Розеточная группа.
5. Сетевой шнур.

Внутренности дорогого и качественного фильтра, обратите внимание на батарею конденсаторов справа и размеры дросселя по центру:

Пойдем по порядку – фильтр. Конструкция такого элемента представляет собой LC-фильтр. Нулевой и фазные провода из розетки подключатся к катушке индуктивности (каждый к своей), а между ними 1 и больше конденсаторов. Типовые номиналы деталей:

• индуктивность каждой катушки – 50-200 мкГн;
• конденсаторы 0,22-1 мкФ.

Варистор – это полупроводниковый элемент с нелинейной ВАХ. При достижении определенного напряжения, приложенного к нему, защищает нагрузку кратковременным замыканием входных цепей питания, принимая «удар» на себя. Нужен для того, чтобы сберечь вашу технику от «плохого питания». Чаще всего применяется варистор на 470 Вольт. Принцип действия такой защиты очевиден – при скачках напряжения цепи питания защищаемой нагрузки шунтируются варистором.

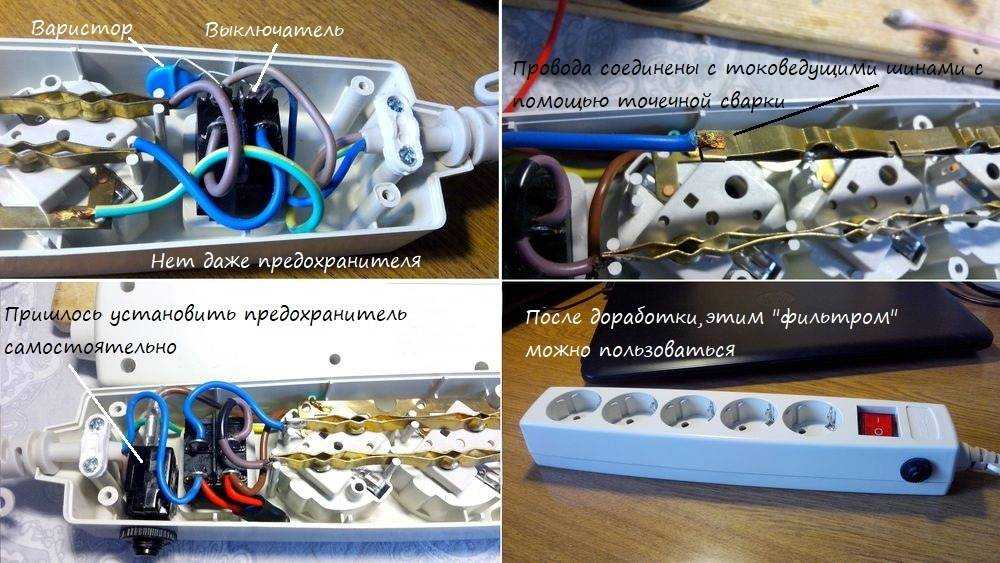

Содержимое дешевого фильтра, здесь вообще нет дросселя – его эффективность минимальна, но всё еще есть варистор (голубой в центре кадра), и он спасет от скачков напряжения:

Для чего нужен тумблер, если всё может работать и без него? Просто чтобы вы не дергали каждый раз вилку из розетки, ведь, чаще всего через сетевой фильтр подключается стационарное оборудование. Это снизит износ контактных пластин розетки.

Принципиальная схема сетевого фильтра:

Где применяется фильтр и что делать, если его нет

Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных. Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки. Компьютерные блоки – это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует.

Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП.

Напоследок рекомендуем просмотреть полезное видео по теме:

Сетевой фильтр – это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка – используйте его для любой современной аппаратуры. Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода.

Дефекты удлинителей и сетевых фильтров

Наиболее часто встречающиеся дефекты удлинителей и сетевых фильтров:

• повреждение шнура;
• повреждение вилки;
• повреждение колодки.

Необходимо отметить, что неисправности удлинителей, сетевых фильтров и прочих аналогичных изделий могут возникать по двум «глобальным» сценариям.

Первый сценарий предполагает наличие скрытых (неявных) производственных дефектов, эдакой мины замедленного действия, заложенной изготовителем. Сюда следует отнести не только огрехи, допущенные рабочими-сборщиками, но и конструкторские ляпы. Во многих случаях эти ляпы обусловлены отнюдь не низкой квалификацией инженеров-конструкторов (разработчиков изделий), а выходящим за все разумные рамки желанием снизить себестоимость изделия. Что хуже — некомпетентность или подлость? «Обе хуже», — сказали бы в Одессе, и были бы правы. Тем не менее, огромное количество подобных поделок продаётся и эксплуатируется везде — не только в этом колоритном черноморском городе, а на всём постсоветском пространстве…

Это капитализм, детка! Тут самолёты пачками разбиваются, чего уж удивляться по поводу каких-то удлинителей!

Скрытые дефекты могут проявить себя даже при неукоснительном соблюдении правил эксплуатации удлинителей. Фактически привести к тем же негативным последствиям, что возникают при, и чем интенсивнее эксплуатируется «недоделанный» удлинитель, тем раньше происходит авария.

Второй сценарий — прямое следствие нарушений условий эксплуатации удлинителей, систематически допускаемых пользователями электроустановки. Здесь уже обижаться не на кого: не соблюдаешь правила — получи проблему.

Дефекты удлинителей и сетевых фильтров —
частые причины электротехнических аварий.

Дефектами (поломками / неисправностями) удлинителей и сетевых фильтров часто интересуются лица, ответственные за учёт / баланс имущества в различных организациях. Оформляя документы на списание вышедших из строя изделий, они раздумывают над формулировками причин поломки. Бумаги должны быть составлены так, чтобы нецелесообразность дальнейшей эксплуатации списываемого имущества не вызывала сомнений.

Пожалуй, с технической точки зрения мы дали исчерпывающую информацию о причинах возникновения неисправностей удлинителей и сетевых фильтров, а также изложили наше понимание ремонтопригодности и целесообразности ремонта (либо отсутствия таковой). Наверное, более или менее технически грамотные специалисты, адекватно владеющие русским языком, в состоянии извлечь практическую пользу из этого материала. Однако в бюрократической системе управления вопросы часто решаются не в интересах Дела, а из желания (осознанной необходимости) угодить начальнику. «Чем больше бумаги, тем чище задница», — говорится в одной распространённой бюрократической пословице, поэтому правила заполнения дефектных ведомостей, актов на списание оборудования и прочих документов обрастают субъективными нюансами. Говорят, что уровень бумажного маразма достигает пика в бюджетных учреждениях.
