Проводка в доме своими руками
Иметь качественную проводку у себя в доме означает обезопасить себя от риска пожара, который может возникнуть вследствие замыкания или от поражения электрическим током. А для того, чтобы выполнить работы по монтажу проводки своими рукам, нужно учитывать все нюансы этого дела.
- Начало работ ↓
- Схема электропроводки ↓
- Подготовка необходимых материалов и инструментов ↓
- Рекомендации по будущему монтажу проводки ↓
- Монтаж проводки ↓
- Монтаж наружной проводки ↓
- Установка розеток и выключателей ↓
- Правила безопасности ↓
- Ввод в эксплуатацию ↓
- Блиц-советы ↓
Начало работ
Первое что потребуется – схема электропроводки. Кроме того, при необходимости нужно провести демонтаж старых проводов. Предварительно обесточиваем сеть. И тут возникает вопрос: как проводить работы, если всё электричество будет отключено?
Можно прибегнуть к маленькой хитрости.

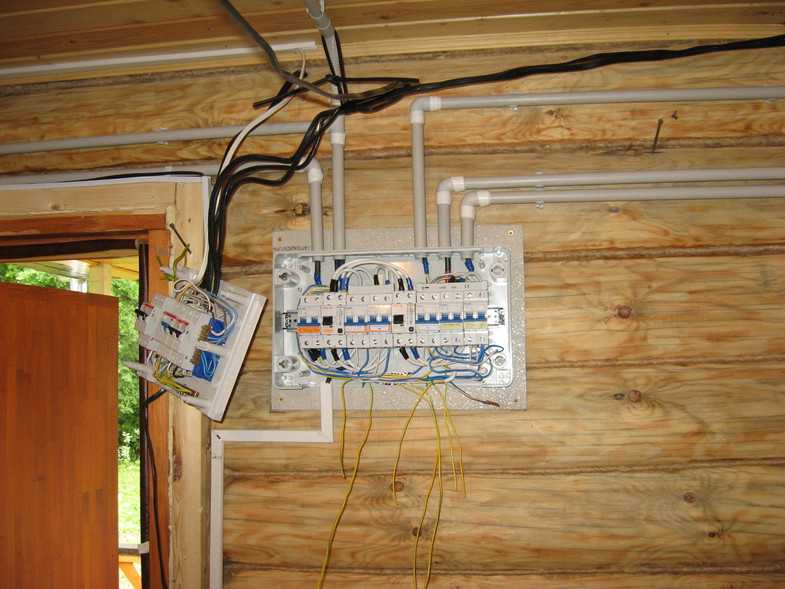

До того, как все провода будут обесточены, устанавливается щит с требуемым количеством автоматов. Размещать его следует на высоту от 1,50 -1,70 м от пола. Управляющий щит комплектуется и подключается к счетчику проводом большого сечения. Это избавит основной кабель от нагрева при длительных нагрузках.
В магазинах можно найти уже укомплектованныей щит, в состав которого входит:
- Счетчик;
- Автоматы на 16 А или 25А;
- Клеммник для качественного и прочного соединения;
При покупке готового узла экономится время на сборку.
После сборки и установки управляющего щита на автоматы временно устанавливают нужное количество наружных розеток, которые и будут точками питания.
Схема электропроводки
Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки.
Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.
Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.
После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:
| Сечение жил, мм | Медные жилы проводов и кабелей | Сечение жил, мм | Алюминиевые жилы проводов и кабелей | ||||||
| Напряжение 220 В | Напряжение 380 В | Напряжение 220 В | Напряжение 380 В | ||||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||
| 1,5 | 19 | 4,1 | 16 | 10,5 | 2,5 | 22 | 4,4 | 19 | 12,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 | 4 | 28 | 6,1 | 23 | 15,1 |
| 4 | 38 | 8,3 | 30 | 19,8 | 6 | 36 | 7,9 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 | 10 | 50 | 11 | 39 | 25,7 |
| 10 | 70 | 15,4 | 50 | 33 | 16 | 60 | 13,2 | 55 | 36,3 |
| 16 | 85 | 18,7 | 75 | 49,5 | 25 | 85 | 18,7 | 70 | 46,2 |
| 25 | 115 | 25,3 | 90 | 59,4 | 35 | 100 | 22 | 85 | 56,1 |
| 35 | 135 | 29,7 | 115 | 75,9 | 50 | 135 | 29,7 | 110 | 72,6 |
| 50 | 175 | 38,5 | 145 | 95,7 | 70 | 165 | 36,3 | 140 | 92,4 |
| 70 | 215 | 47,3 | 180 | 118,8 | 95 | 200 | 44 | 170 | 112,2 |
| 95 | 260 | 57,2 | 220 | 145,2 | 120 | 230 | 50,6 | 200 | 132 |
| 120 | 300 | 66 | 260 | 171,6 | |||||
Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля.
Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.
Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.
Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.
Вариант построения схемы электроснабжения дома
Подготовка необходимых материалов и инструментов
Когда все расчёты сделаны и проверены нужно подготовить инструменты, которыми будет проводиться работа.
Из электрического инструмента понадобится:
- Дрель или перфоратор с коронкой для вырезания отверстий под розетки, выключатели;
- Штроборез – предназначен для прорези штроб по стене;
- УШМ с диском по бетону;
- Тестер – для проверки работоспособности электроприборов;
- Удлинитель.
Также для выполнения работ потребуется ручной инструмент:
- Плоскогубцы;
- Кусачки;
- Отвертка индикатор;
- Прибор для снятия изоляции с проводов.
После того, как схема электропроводки в доме готова, требует подсчитать нужное количество материала:
- Количество автоматов выключателей. В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат. Для автоматов нужен шит. Место их крепления.
- Количество кабеля, которое нужно для выполнения всех работ.
Следует учитывать тот факт, что любая проводка прокладывается поверху стены, отступая от потолка 15 см, а розетки или выключатели устанавливаются понизу или середине, вследствие чего образуются опуски. Это необходимо помнить при расчётах кабеля. - Количество коробок для разводки. Предназначены для установки в местах присоединения кабелей.
- Количество чашек под выключатели или розетки, они нужны для удобства крепления приборов.
- Выключатели, розетки, приборы освещения.
- Соединительные клеммы, изолента разных цветов.
- Гофра.
- Клипсы для крепления.
Следует учитывать тот факт, что любая проводка прокладывается поверху стены, отступая от потолка 15 см, а розетки или выключатели устанавливаются понизу или середине, вследствие чего образуются опуски. Это необходимо помнить при расчётах кабеля.В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат
Рекомендации по будущему монтажу проводки
Прежде чем начинать работы нужно определиться с видом укладки. Монтаж может быть как скрытый, так и наружный.
Отличие между этими видами прокладки состоит в том, что наружную укладку проводов применяют только тогда, когда скрыть ее не представляется возможным, или же эксплуатация проводов внутри стен запрещается.
Примером может послужить дом, который полностью выполнен из дерева, где всю разводку проводников нужно монтировать только снаружи, чтобы избежать пожара при замыкании. В исключительных случаях такой вид монтажа применяют как элемент декора.
Вся проводка должна прокладываться по некоторым правилам. Основная магистраль должна проходить по верху стены на расстоянии 15 см от потолка. Сечение этого провода всегда должно быть больше сечения опусков. Минимальное расстояние от опуска до дверного проема, угла или окна должно быть не меньше 15 см. Все соединения кабеля должны проводиться строго в коробках разводки. Поврежденный кабель не рекомендуется укладывать в штробу.
Монтаж проводки
Первые проводники, которые будут укладываться – магистральные.
Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.
Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

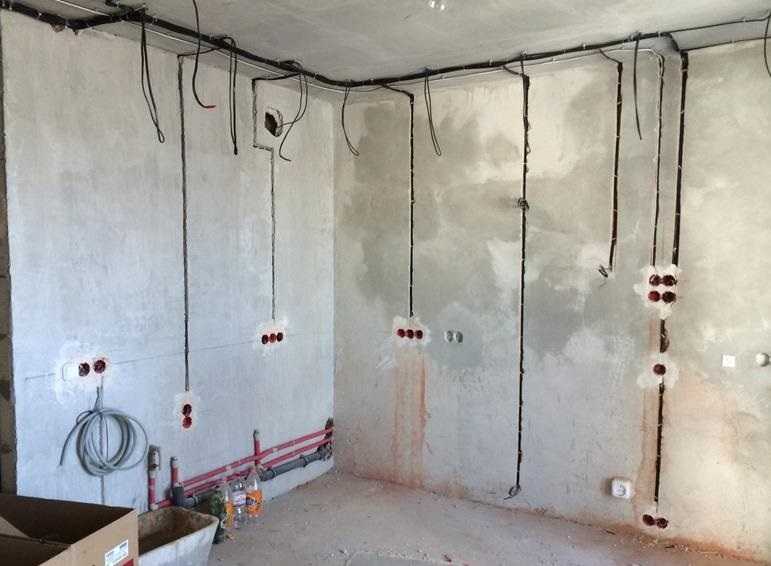

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

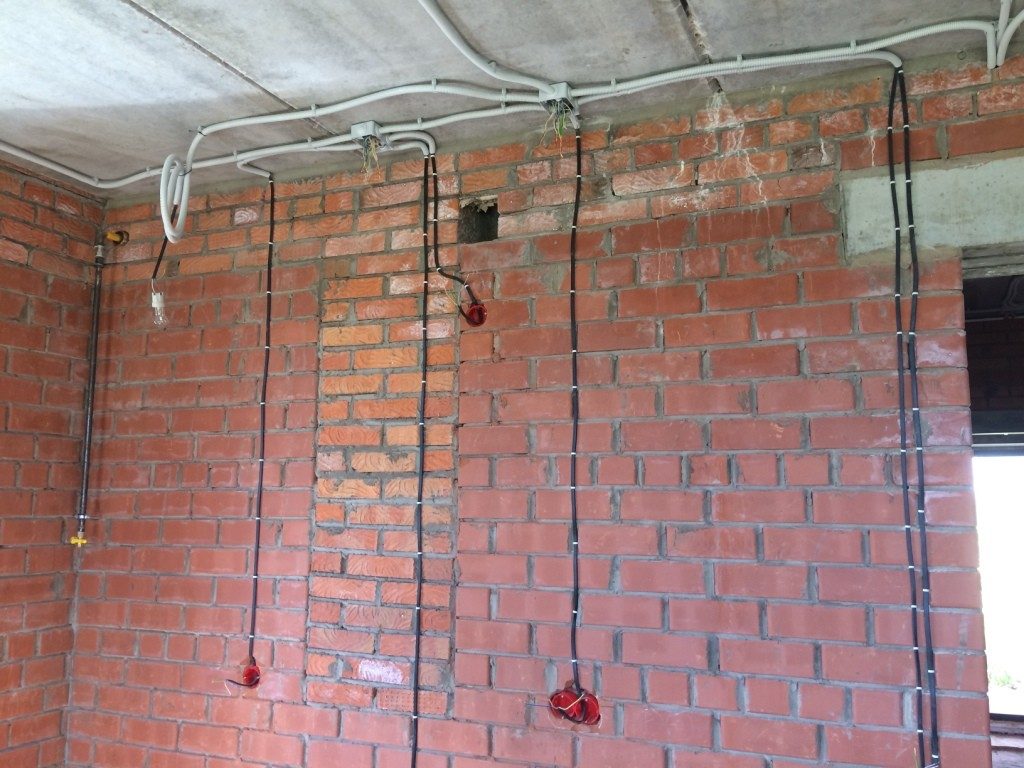

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.
Монтаж наружной проводки
При наружном монтаже нужно помнить, что все приборы должны соответствовать такому типу прокладки. Например, все розетки и выключатели должны быть наружного крепления. В помещении, где будет производиться монтаж, с помощью мела начертить на стенах схему прокладки.
Все проводники, которые укладываются наружным способом, должны быть в гофре. Кабель затягивается в гофр и отрезается по заданным частям, крепится на стену с помощью клипс. В первую очередь, должен крепится основной проводник, затем в точках, где будут опуски, крепятся распределительные коробки. В указанных точках устанавливаются выключатели и розетки, от которых в свою очередь крепятся опуски.
Установка розеток и выключателей
Для подключения розеток и выключателей нужно предварительно ознакомиться с их конструкциями. Установка наружных приборов значительно отличается от внутренних прежде всего особенностью крепления.
Для наружных розеток и выключателей требуется открутить фиксирующие болты передней крышки и затем ее снять.
Под крышкой покажется два отверстия для фиксации на поверхности. Крепить можно на саморезы или дюбеля. После крепления нужно подключить прибор и поставить крышку на место.
Крепление внутренних приборов значительно отличается. Надежное фиксирование происходит за счет боковых лапок, которые при закручивании винтов раздвигаются по бокам и надежно фиксируют прибор в чашечке.

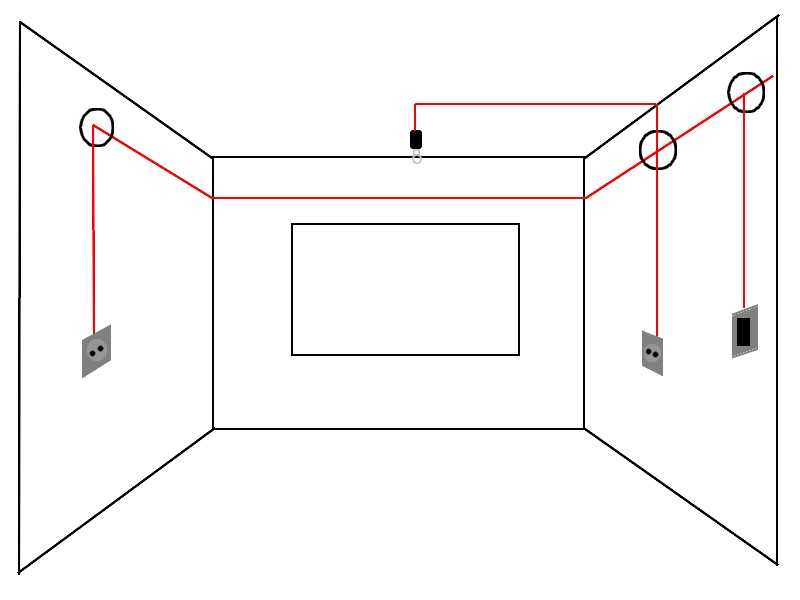

Пример схемы электропроводки
Правила безопасности
При самостоятельном монтаже проводов могут делаться незначительные ошибки из-за которых невозможна эксплуатация сети:
- Сечение проводника – это не его диаметр. Много случаев, когда диаметр воспринимают за сечение или наоборот, тем самым уже на первых шагах создания схемы делается ошибка. В результате неправильных расчетов проводка греется или перегорает.
- Самостоятельная установка автоматов рассчитанных на большой ток. Такие манипуляции категорически запрещается делать. Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.
- Замуровывание скруток в стену без распределительной коробки. Это может привести к выходу из строя части проводки, так как провода окисляются и перегорают.
- Скручивание проводов из разного материала. Это такие скрутки запрещается делать. Из-за разности металлов происходит быстрое окисление, в результате чего происходит перегорание.
- Плохой контакт – это причина множества бед. При плохом контакте на приборе он начинает нагреваться в результате происходит его расплавление. Во время монтажа зажимать провода нужно хорошо.
Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.Ввод в эксплуатацию
Подключать к электричеству комнату можно только тогда, когда все провода уложены на свои места и закреплены.

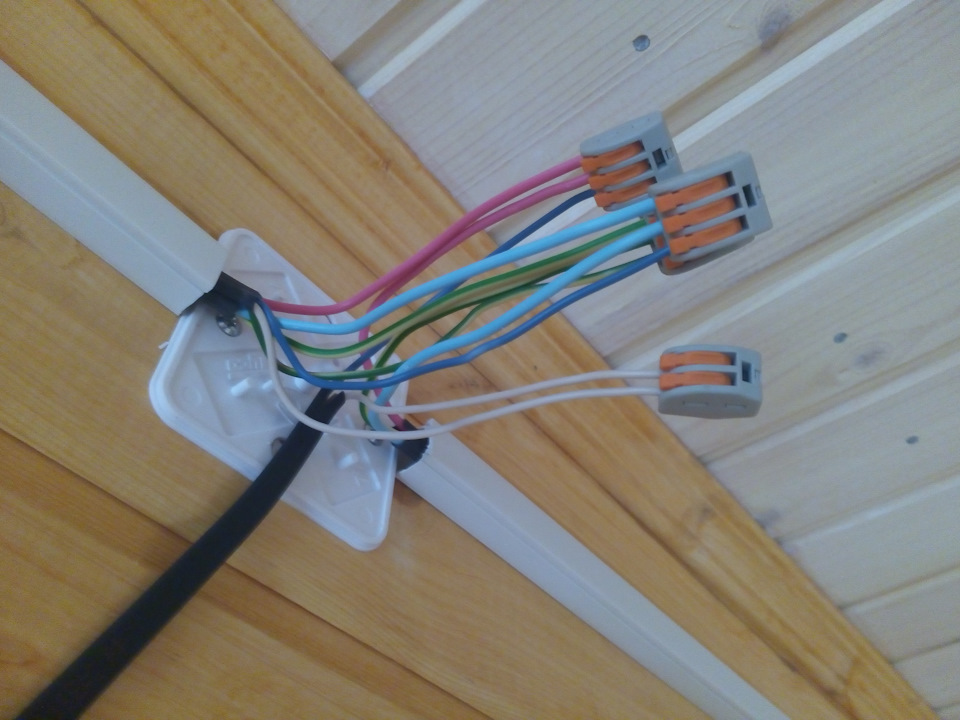

Все разводочные коробки должны быть при этом закрыты и скрутки в них обжаты и изолированы. Установлены выключатели и розетки.
Работоспособность всей схемы проверяется путем проверки каждой отдельно взятой розетки. Это можно сделать с помощью тестера или подключая нагрузку. Выключатели проверяются на размыкание. Автоматы проверить невозможно, так как они срабатывают при коротком замыкании.
При подключении всех магистральных проводов к щиту просматривается соединения проводов, а также их крепление.
Блиц-советы
- Кабель в стене можно искать при помощи специального прибора, который это делает за короткое время, тем самым сокращая работу.
- При самостоятельном монтаже проводки не следует забывать про заземление, и если его в доме не существует, то его требуется сделать.
- Все кабеля необходимо подключать по цветам, это значительно упростит ориентировку при монтаже.
- Выпиливая штробы, нужно четко соблюдать вертикальность или горизонтальность.
Монтаж электропроводки в доме: практическое руководство
Как проложить проводку своими руками? Часть черновой проводки можно сделать даже если вы не электрик. Расскажем, как подключить электричество в комнате, квартире, частном доме или на даче.
Методы работы с электропроводкой по шагам. Как проложить кабель в комнатах, чем соединить провода? Как подготовиться к работам, какую электрофурнитуру выбрать и многое другое.
Так заманчиво попробовать сэкономить и сделать электрику в доме своими руками. Однако неправильная установка или ошибка в монтаже может стать причиной короткого замыкания, удара током или возгорания. Рекомендуем заказать монтаж электропроводки у лицензированных электриков, чтобы не подвергать себя опасности.
Содержание
- Что нужно знать об электромонтажных работах?
- С чего начать монтаж проводки?
- Какой провод лучше брать для проводки в квартире?
- Основы техники безопасности
- Последовательность монтажных работ
- Как сделать контур заземления?
- Как выбрать автоматы и устройство защитного отключения?
- Вопросы-ответы
Что нужно знать об электромонтажных работах?
Основное устройство расположено в щитке на этаже или электрическом щите в доме.
В старых квартирах электропроводка установлена алюминиевыми проводами из двух жил. По современным стандартам требуется устанавливать устройства защиты от токов утечки и перенапряжения.
Как без замены проводов улучшить параметры проводки?
Провода можно не менять, если вы делаете ремонт в новостройке (при условии их хорошего качества). В старых домах проводка часто из алюминия – требует замены через 20 лет эксплуатации. В схему можно установить УЗО и новые автоматические выключатели, нарастить провод в розетке. Но это не улучшит качество электросистемы квартиры.
Когда лучше менять электропроводку полностью?
Старую проводку лучше заменить при полном переносе розеток, выключателей, света и других узлов. Также требуется замена алюминиевых проводов после 20 лет эксплуатации. В новой проводке можно оставить часть старых линий прокладки.
На каком этапе ремонта менять проводку?
Монтаж электропроводки необходимо проводить после черновых работ: перепланировка со сносом перегородок, стяжка пола, вывод ровных стен.
Электрику нужно делать до финишной отделки, до шпаклевания стен, замены сантехники и малярных работ.
Можно ли жить со старой проводкой?
Можно – только осторожно. Нельзя давать больше нагрузки на старое питание. Старые провода из алюминия, которым больше 20 лет выполнены в одинарной оплетке. Изоляция может рассыхаться, чревато утечкой тока. Лучше заменить старую проводку на новую в двойной изоляции.
С чего начать монтаж проводки?
Правильно начать электрику в квартире с планирования – создать схему электропитания от щитка в комнаты. Рассчитать нагрузку на сеть по количеству и мощности электроприборов.
Проект и схема разводки проводов
Рекомендуем нанять сертифицированного мастера для проектирования. Проект, как основном документ в проводке.
При создании проекта своими руками важно соблюсти основы электрики. При создании чертежа использовать условные обозначения выключателей, розеток, освещения, дозовых коробок, проводов.
Как создать чертеж:
- Выполнить схему прокладки проводов по плану квартиры. Получится чертеж с видом сверху с точным расстоянием.
- Определить, какие бытовые приборы будут в каждой комнате. На схеме указать расположение розеток и выключателей.
- По схеме проекта продумать прокладку проводов. Учитывать конструктивные особенности комнат, местоположение мебели и техники.
Лучше сразу продумать, как провести разводку проводов к распределительной коробке, а от нее к розеткам и выключателям.
Схема электропроводки в электронном варианте или в проекте позволяет сохранить расположение всех дозовых коробок. Это требуется если нужен ремонт в новостройке или повышается выделяемая на квартиру мощность. Чертеж можно внести в техпаспорт квартиры.
Требования к плану электропроводки
- Продумать место для электрических счетчиков, дозовых коробок, розеток и выключателей. Место должно быть удобно для обслуживания.
- Расположение выключателей света – 1-1,5 метра от пола. Лучше устанавливать у дверного проема (дверь не должна прикрывать доступ при открытии).
- Расположение розеток – 50-80 см от пола. На каждые 6 кв.м. комнаты должна быть установлена розетка (на кухне от 3 штук). Нельзя планировать розетки ближе чем 0,5 метра от металлических систем (трубы отопления, батареи, газплита).
- Прокладка проводов – строго вертикально или горизонтально. Кабель не должен пересекаться с металлом или арматурой. Для скрытой проводки нужно выбрать место защищенное от механического повреждения. При горизонтальной прокладке отступить 150 мм от потолка и плинтуса. Вертикальную линию лучше вести на расстоянии 100 мм от углов, проемов окна и двери.
- Учитывать правила электро и пожарной безопасности. Расположение выключателей и розеток должно быть удобно пользоваться.
Выбор метода прокладки
Выбирать нужно более рациональный способ прокладки электрических проводов для квартиры или дома.
Открытая проводка (внешняя).
Электропровода прокладывают в кабель-каналах из пластика, гофре или полностью открытым типом (фиксация скобами или на роликах). Кабель ведут по стенам и потолку. Разрешены марки кабелей АППВ (алюминиевая жила) или ППВ (медная).
Как выполнить открытую прокладку проводов?
Спроектируйте маршрут разводки, подготовьте инструмент и материал (переходники, короба, саморезы, изоленту).
- Закрепить канал для кабеля соединением дюбель-саморез.
- Уложить провод в короб. Плотность укладки в канале должна быть более 60%. Сверху закрыть короб крышкой.
- Подвести концы кабеля к электроточкам, а начало к вводному щитку.
- Проверить электрическую цепь на короткое замыкание, а также заземляющий контур.
Скрытая проводка
Скрытые коммуникации в помещении устанавливают, когда внешние провода не впишутся в интерьер. Кабель укладывают в потолок, стены или под стяжку пола.
Для установки требуется профессиональная квалификация.
Как провести монтаж скрытой проводки?
- Разметить кабельные линии, места для дозовых коробок, выключателей и подрозетников.
- В стене пробить штробы перфоратором или штроборезом. Проводку под полом прокладывать до заливки стяжки пола.
- Вести штробы от входного распределительного щитка до конечных выводов.
- Уложить провод в штробы. Фиксировать штукатуркой или пластмассовыми хомутами каждые 30 см.
- Подключить провода к сети, проверить питание, заземление и КЗ.
Важно – не допускать пересечения проводов между собой (если нужно укрепить место пересечения слоями изоленты).
| Тип | Открытое расположение | Скрытая прокладка |
|---|---|---|
| Расположение | По стенам, потолку в коробах/гофре или под плинтусом. | В отдельной штробе (сверху скрыт шпаклевкой). |
| Плюсы |
|
Провода скрыты в стене с гофрой или трубой. Меньше риск повредить. |
| Минусы |
|
|
| Когда выбирать | Для технических помещений, на дачу или при ограниченном бюджете. | Предпочтителен для квартир и домов. Показан при капитальном или косметическом ремонте с дизайном современного интерьера. |
Какой способ прокладки выбрать?
Выбирайте самый рациональный вариант по технической части:
- Открытый тип – подходит для деревянных домов, технических помещений. А также для прокладки по бетонным стенам на кухне или коридоре. Этот способ должен подходить под стилистику интерьера.
- Скрытый способ – обязателен для квартир, для всех жилых комнат, ванной и туалета.
- Комбинированная прокладка – проводку в стенах укладывают в штробах для розеток. Освещение можно проложить в гофре на потолке. Способ подходит, когда устанавливают натяжные потолки.
Как вести провода?
Начинать нужно от «сердца питания» – электрощитка.
В нем установить автоматы и УЗО, а от них вести провода по штробам или коробам. Выводить провода к дозовым коробкам, а от них к розеткам или выключателям.
Зачем делать разводку проводов по потолку?
Так проще провести ремонт, всегда есть аварийный доступ к системе. Натяжной потолок проще снять, чем вскрыть стену или пол.
Какой провод лучше брать для проводки в квартире?
Выбирать провода должен специалист согласно нормам ПУЭ. Электрик должен рассчитать сечение проводов, суммарную нагрузку в сети, количество защитных устройств, проверить соответствие пожарной безопасности.
Виды проводов в квартире
На квартиру или дом всегда выделяют номинальную мощность. Ее регулируют вводным автоматическим выключателем. То есть в каждой комнате оборудование рассчитано на определенный ток. Поэтому проводку разбивают на 4 группы (каждая с проводами разного сечения):
- Кабель подключения ввода в распределительном щитке. На него приходится вся нагрузка квартиры.
- Розеточная группа.
- Провода освещения.
- Небольшого сечения под специальное оборудование.
Материал и структура
ВАЖНО: по правилам ПУЭ – в квартире можно делать медную и алюминиевую проводку с соблюдением нормативных сечений.
Медные
Медь обладает лучшими свойствами проводимости для проводки, потому что имеют наименьшие потери. Отличаются высокой надежностью и безопасностью.
Почему лучше медная проводка?
Если сравнивать с алюминиевым кабелем, медь:
- Выдерживает больше нагрузки. У меди выше электрическая проводимость (ниже сопротивление). Если сравнивать сечение, то 1,5 кв. мм. меди = 2,5 алюминия.
- Удобно монтировать. Медь легко гнется много раз, не ломается при изгибе, ее легко паять.
- Долго служит. Медная проводка прослужит до 30 лет и более. Алюминиевый кабель подвержен окислению (срок службы до 20 лет).
Если медь такая хорошая, можно выбрать любой кабель?
Нет.
Многожильные кабели нельзя прокладывать в квартире, потому что он не устойчивый к постоянному нагреву. При большой нагрузке в сети контакт оплавится, может загореться. Лучше использовать многопроволочный кабель с тремя жилами (фаза, ноль, заземление).
Марки медных проводов для квартиры: силовой кабель ВВГ и его модификации, современный стандарт провода NYM (улучшенная изоляция из ПВХ). Не использовать медные провода ПВС, ШВВП.
Алюминиевые
Алюминиевую проводку делали в старых квартирах. Рекомендуют использовать алюминий только для ремонта старой проводки, но не прокладывать новую схему с такими проводами.
| Плюсы | Минусы |
|---|---|
| + Цена. Дешевле меди в равнозначном сечении. | — Ухудшение свойств. Алюминий быстро стареет. Становится ломким, сложно поменять розетку или выключатель. |
— Пожароопасность. Ухудшение качества контактов приводит к оплавлению и пожару. |
|
| — Меньшая электропроводность. |
Когда выбирать алюминиевый провод?
Алюминиевый кабель ставят при вводе в квартиру. У него больше сечение и в этом случае с ним удобнее работать.
Как соединить алюминиевые провода между собой?
Рекомендуем провести опрессовку алюминиевого соединения. Электрический контакт более прочный. Кабеля зажимают в металлической гильзе, зажимают пресс-клещами.
Как соединить контакты медных проводов?
Соединения с хорошим электроконтактом:
- Скрутка. Одножильные проводники скручивать под углом 45º двумя пальцами. Оставить 3-4 см скрутки, а остальное обрезать. Контакт изолировать.
- Пайка. Провода скручивают, чтобы дополнительно запаять припоем. Соединение получается крепче, надежнее. Перед пайком важно обработать жилы канифолью.
- Клеммное соединение. Жилу завести в колодку или пластину, зажать винтом. Подходит для соединения проводов разных материалов.
Можно ли соединять провода разного сечения?
Для соединения кабелей разной толщины проще и надежней использовать пайку или сварку контакта. Вначале скрутить, а потом дополнительно запаять.
Как лучше соединить алюминиевый и медный кабель?
Основной тип соединения алюминия с медью в проводке – клеммная колодка с фиксацией винтом
Какое сечение кабеля выбрать в квартиру?
От сечения зависит пропускная способность электропровода. Квадрат медной жилы пропускает ток до 10 Ампер, а алюминий до 5 А. Также важно учитывать запас для компенсации нагрева, чтобы не оплавилась изоляция. ВАЖНО – диаметр проводника, это не сечение. Зная диаметр, можно высчитать площадь сечения.
Как выбрать сечение кабеля?
Подбирать сечение нужно под общую нагрузку электропроводки. Электрики высчитывают мощности потребительских приборов, рассчитывают дополнительную нагрузку. Можно использовать таблицу сравнение материалов, марок и сечения проводов.
table
Но если решили самостоятельно выбрать сечение провода, рекомендуем подбирать стандартное для каждой группы:
- Кабель на ввод в электрощит – 10 кв. мм. (однофазная сеть).
- На розетки – подавать 2,5 кв.мм.
- Осветительная группа – от 1,5 кв.мм.
мм. (однофазная сеть).Какую толщину оболочки и изоляции провода выбрать?
Каждая жила защищена изоляцией, а сверху покрыта оболочкой. Как правило, изоляция из ПВХ, может использоваться защитный полимер.
Параметры для изоляции:
- Изоляционный слой – по ГОСТу для сечения от 1,5 кв.мм. толщина изоляции от 0,6 мм.
- Фиксирующая оболочка – от 1,5 до 1,8 мм (зависит от многожильности проводника).
Советы мастера электромонтажа:
Всегда начинать с расчета нагрузки и выбора кабеля (лучше выбирать марку, которая не поддерживает горение). Рекомендую включить в схему УЗО для защиты от возгорания или поражения током.
Как сделать проводку в деревянном доме?
Новый сруб имеет особенность – дает усадку. Поэтому скрытую проводку можно провести только в защитных трубах с заземлением.
Чаще в деревянных домах провода ведут открытым методом в коробах.
Как не ошибиться в монтаже проводки?
- Выбирать материалы и элементы только сертифицированных производителей. Перед покупкой проверьте маркировку и внешнее состояние.
- Покупать материалы с запасом. Относится к сечению, выбору систем защитного отключения. В электрике «ошибаешься только один раз», поэтому лучше предусмотреть запас и защиту.
- Вызвать электрика для монтажа проводки. Можно разделить работы на группы, часть выполнить самостоятельно, а наиболее сложное отдать мастеру.
Основы техники безопасности
Меры предосторожности при электромонтажных работах:
- Все работы проводить только после отключения напряжения. При прокладке проводов в комнатах и выводе щитка в квартиру отключите питание из распределительного короба. Даже если отключили, проверьте наличие напряжения тестером. Повесьте табличку на распределительном щитке «Не включать работают люди». Работы вне дома и отключения линии может проводить только специалист.
- Имейте под рукой огнетушитель. При коротком замыкании тушить электрический огонь нельзя водой, чтобы не получить удар током. Используйте подходящий огнетушитель.
- Подберите безопасный инструмент. Проверить изоляцию приборов, точность тестеров напряжения. Лучше использовать защитные перчатки, маску и плотную обувь.
- Не работайте без напарника. При монтаже всегда требуется помощь. Также напарник может быстро помочь или оказать первую помощь.
Работы вне дома и отключения линии может проводить только специалист.Последовательность монтажных работ
План выполнения внутренней электропроводки по шагам:
Разметочные работы
Нанести на стены карандашом линии проводов – вертикаль и горизонталь (использовать уровень). Для гнезд подрозетников и выключателей можно использовать макет или циркуль. Важно провести разметку точно по размерам, чтобы не ошибиться при штроблении. Начинать всегда с горизонтальных линий, а далее перенести на стены весь чертеж.
Подготовка стен.
Для открытой проводки зафиксировать кабель-каналы.
Для скрытого монтажа использовать инструменты:
- Нарезать и выбить штробы. Лучше использовать штроборез или болгарку с диском по бетону. Также можно использовать перфоратор. Работать с помощником, использовать пылесос для захвата пыли.
- Вырезать углубления для монтажа. Использовать перфоратор с алмазной коронкой для подготовки гнезд под распределительные коробки.
- Очистить поверхность стен молотком с зубилом. Вычистить весь мусор из каналов.
Монтаж электропроводки.
- Вызвать электрика для установки автоматов и линий в электрощите. Самостоятельно провести этот этап нельзя.
- Проложить линии проводов. Провести от щита по каналам кабели, учитывать выпуски. Не перекручивать проводник, все должно быть ровно, желательно без пересечений.
- Закреплять линию проводника в канале штукатуркой с интервалом до 50 см, на углах до 10 см. Можно использовать крепление в гофре или клипсами.
Можно использовать крепление в гофре или клипсами.Монтаж дозовых коробок.
Перед установкой проверить соответствие размеров, срезать вводы в коробку.
- Вставить провода в коробку (в обозначенные вводные отверстия). Лучше заводить проводник в дозовую через гофру.
- Зафиксировать коробку в углублении штукатуркой, зафиксировать вровень к стене. Не допустить попадания пыли или гипса внутрь.
После монтажа дозовых можно заштукатурить каналы с проводником, чтобы продолжить чистовую отделку.
Подключение розеток и выключателей.
- Завести провода в клеммы (фаза в правую, нулевой проводник в левую).
- Зафиксировать розетку монтажными винтами с лапками в коробке.
- Вставить подрозетник, плотно закрутить крепежи.
- Установить защитную крышку, закрутить винтом.
Установить защитную крышку, закрутить винтом.
Есть два способа:
- Шлейф — последовательное подключение новых розеток от предыдущих. Но этот способ небезопасен – нельзя подключать мощное оборудование или превышать рассчитанную нагрузку. Последовательное соединение может привести к перегрузке, оплавлению контактов и короткому замыканию.
- Звезда – параллельное подключение. Каждую розетку подключить напрямую к дозовой коробке. Если одна розетка выйдет из строя, другие продолжат работать.
Но этот способ небезопасен – нельзя подключать мощное оборудование или превышать рассчитанную нагрузку. Последовательное соединение может привести к перегрузке, оплавлению контактов и короткому замыканию.Как установить гнездо выключателя или розетки в гипсокартон?
Установку проводить в специальную монтажную коробку для скрытой разводки с винтами для гипсокартона.
Сколько розеток нужно в дом?
Рекомендуем разместить отдельную розетку для каждого прибора. На комнату лучше разместить от 2-3 разъемов.
Проверка электропроводки.
Этот этап должен провести мастер. При ремонте в новостройке может потребоваться вызов комиссии. Специалисты должны ввести новую проводку в эксплуатацию или выписать список для устранения проблем.
Как сделать контур заземления?
В квартире заземляющее устройство включает аппарат УЗО.
В частном доме нужно установить заземляющий проводник и отвести горизонтальный с вертикальным заземлителем (вкапываются глубоко в землю).
Контур заземления должен соответствовать правилам ПУЭ. Для монтажа этого устройства лучше вызвать бригаду электриков.
Как выбрать автоматы и устройство защитного отключения?
Автоматический выключатель.
Выбирать по номинальному току для каждой группы проводников. Проверять для стандартных типов нагрузки. Также важно учитывать скорость срабатывания при коротком замыкании.
Стандартные автоматы для квартиры:
- Розеточная группа – при сечении медного проводника 2,5 кв.мм. можно выбрать автомат 16 А.
- Освещение – нагрузка меньше, можно установить автомат 10 А или 6 А (зависит от сечения).
УЗО
Аппарат отключает линию при токах утечки. Например, при перегрузке, коротком замыкании или попадании под действие тока.
- Подключать УЗО к нескольким автоматическим выключателям. Так можно улучшить защиту каждой группы. Но это дороже, чем ставить одно устройство.
- Выбирать УЗО по номиналу автомата. Если работать по схеме одно УЗО – один автомат, то номинал прибора не должен быть меньше выключателя. Если под УЗО выводить несколько автоматов, то значение должно быть больше чем ток всех автоматов.
Так можно улучшить защиту каждой группы. Но это дороже, чем ставить одно устройство.Вопросы-ответы
Что значит степень защиты IP20 на розетках?
Показатель IP показывает, что розетка защищена по европейским стандартам. Первая цифра после IP показывает защиту от размера попадания пыли (0 – нет, 6 – полная защита). Чем больше вторая цифра, тем больше защита от влаги. Для простых комнат подойдет защита IP20, а в ванной лучше устанавливать розетки IP44.
Как подключить электропроводку в собственном доме
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Несколько домовладельцев выполняют проекты «Сделай сам», включая домашнюю электропроводку. |
Вот некоторые рекомендации
| ||||
Электропроводка домовладельца
Вопрос: У нас есть дом на рынке и украдены медные трубы и проводка (дом свободен).
Муж хочет сам переделать проводку. Мы заменили большую часть его сами, пока жили в нем. Теперь, когда он пуст и выставлен на продажу, законно ли в штате Мэн самостоятельно производить электричество?
Этот вопрос по электричеству поступил от Венди, домовладельца из Хирама, штат Мэн.
Ответ Дэйва:
Венди, спасибо за вопрос по электрике.
Руководство по прокладке домашней электропроводки
- Некоторые домовладельцы самостоятельно выполняют проекты, в том числе электропроводку дома.
- Как вы заявили, объем работы, которую домовладельцы могут выполнять самостоятельно, регулируется вашим местным строительным управлением, которое будет располагать полной информацией для домовладельцев в вашем районе.
Руководство по проектированию электропроводки
Руководство по проектированию электропроводки, которое необходимо соблюдать для большинства проектов, которые вы можете выбрать.
Выполнив несколько простых шагов, вы будете рассматривать компоненты, необходимые для успешного проекта от начала до завершения.
Улучшение дома Электрическая проводка
Имея различные доступные улучшения дома, вы можете повысить ценность своего дома, повысив при этом энергоэффективность и уровень комфорта.
Коды электропроводки
Справочник электрических кодов, охватывающий afci-цепь, электрические коробки, электрическую цепь, электрические коды розеток, электрическое заземление, электрический проект , электротехнические услуги, электротехнические подземные, электропроводка, электропроводка-код, световые коды и детекторы дыма.
Вам также может быть полезно:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Как выполнить домашнюю электрическую проверку своими руками
Как выполнить домашнюю электрическую проверку своими руками | Проверка проводкиПиттсбург Электрик
(412) 766-1446
Домашняя электрическая проверка своими руками
Самостоятельное руководство для покупателей жилья по проверкам электрооборудования и на что обращать внимание при подключении домашней электропроводки сами четыре стены.
Эта текущая тенденция побуждает новых домовладельцев покупать «необработанный алмаз», веря, что они могут сэкономить деньги, сделав модернизацию самостоятельно.Новый дом — это волнующее событие в жизни, но также и одно из самых стрессовых. Рассматривая потенциальную покупку дома, вы обращаете внимание на наиболее очевидные косметические недостатки; однако важно убедиться, что дом подключен правильно. Проблемные провода, вилки и розетки не так заметны и, как показывает опыт, являются самыми дорогостоящими и неожиданными из новых домашних проблем.
Если вы ищете новый дом, вот явные признаки распространенных проблем с электричеством, которые помогут вам определить неисправную проводку.
Розетки
Электрические розетки не должны иметь треснувший пластиковый корпус. Они также должны иметь заземление; в противном случае они представляют потенциальную опасность возгорания. Заземленные розетки имеют третий контакт (отверстие), который безопасно отводит электричество на землю.
Без правильно заземленной розетки самый быстрый путь к земле, как правило, лежит через того, кто держит устройство, что, по крайней мере, может вызвать у вас неприятный шок, но также может привести к летальному исходу.
Устаревшая и устаревшая проводка
Хотя старые дома привлекают внимание некоторых покупателей к антиквариату, старое жилье означает старую проводку с точки зрения электрика. Старая проводка, скорее всего, подвергнется сильному атмосферному воздействию и может быть опасной, поскольку она не соответствует текущим параметрам техники безопасности. Подключение современных электроприборов к розеткам, подключенным к старой проводке, сопряжено с возможными рисками.
Различные типы проводки:
Проводка с ручкой и трубкой Проводка с ручкой и трубкой вышла из моды в 1930-х годов и считается устаревшим и небезопасным методом электропроводки жилых помещений. По мере старения этих проводов ухудшается состояние как металла провода, так и изоляции, что создает опасность возгорания во всем доме.
Первоначальная предполагаемая электрическая нагрузка, которую поддерживала проводка ручки и трубки, была экспоненциально меньше, чем в настоящее время. Проводка с ручкой и трубкой обычно не поддерживает заземление, что представляет значительный риск поражения электрическим током.
Алюминиевая проводка
Алюминиевая проводка обычно использовалась в 1960-х и 70-х годов, но все еще могут существовать в новых домах. При правильной установке они не представляют угрозы безопасности. Опасности возникают, когда провода стареют и изнашиваются. Поскольку алюминий расширяется больше, чем медь, постоянный нагрев и охлаждение выталкивают эти провода из соединительных винтов, что приводит к коротким замыканиям и риску возгорания.
Электрические панели
Электрические панели, часто называемые блоком выключателей, являются сердцем электрической системы дома. Каждый электрический прибор в вашем доме получает питание через электрическую панель. Новые дома нуждаются в установках на 100 или 200 ампер для поддержки современных приборов.
Если в блоке предохранителей вместо автоматических выключателей установлены предохранители, это сигнал к обновлению.
Как определить, безопасно ли дом использует электричество?
Смотри, нюхай и слушай. Мерцают лампочки? Вы слышите гудение повсюду? Есть ли запах гари или отбеливателя?
Мигающие индикаторы могут быть вызваны недостаточной силой тока в блоке выключателя, однако это также может указывать на любое количество небезопасных электрических приемов исходной проводки. Это зависит от того, является ли мерцание изолированным в одной комнате или присутствует в нескольких комнатах.
Электрические розетки могут выявить основные проблемы. Жужжание и запах гари или отбеливателя указывают на плохую или поврежденную проводку. Вы также должны убедиться, что установлены прерыватели цепи замыкания на землю (GFCI). Если нет, то здание не соответствует нормам!
20-минутное видео или шестинедельный ремонт, объединенные в одночасовое шоу, могут представить модернизацию как простую задачу.
Она не может заменить навыки лицензированного профессионала. Если подрядчик-электрик оценит безопасность выключателей, розеток и электропроводки в вашем новом доме, прежде чем вы подпишете пунктирную линию, это может сэкономить вам тысячи долларов в долгосрочной перспективе. Электрик может отследить источник возможной проблемы с безопасностью и дать надежное руководство по ее устранению.
Оценка и обновление электрооборудования на месте дает множество преимуществ:
Дает уверенность, что ваш дом не загорится из-за скачка напряжения или неуместного провода
Обеспечивает более надежную и надежную схему
Повышает стоимость вашей собственности
Предотвращает потенциальные долговременные проблемы
Защищает от опасных для жизни повреждений
CW Electric Services Inc. предоставляет полный спектр электротехнических услуг как для жилых, так и для коммерческих помещений, внутренних и наружных помещений.
