Регулируемые полы своими руками — пошаговая инструкция!

Вы планируете самостоятельно сделать ремонт в своем доме, квартире, коттедже, складе или офисном помещении? Тогда вам пригодятся наши советы, рекомендации и пошаговые инструкции по сборке регулируемого пола.

Содержание

1. Плюсы регулируемых полов
2. Минусы и недостатки «регулируемого пола»
3. Технология монтажа регулируемых полов DNT
4. Особенности регулируемых полов
5. Использование регулируемых полов
6. Виды регулируемых полов
7. Технология монтажа регулируемого пола на лагах
8. Видео – Регулируемые лаги на самодельных стойках
9. Инструменты
10. Подготовительный этап работ
11. Видео – Регулируемые лаги подготовительный процесс
12. Этап установки
13. Выравнивание
14. Завершающий этап работ
15. Алгоритм создания пола на плитах
16. Материалы и инструменты
17. Видео – Какая фанера лучше
18. Подготовительный этап работ
19. Установка листов
20. Регулировка
21. Завершающий этап
22. Секреты успешной установки регулируемого пола
23. Видео – Регулируемые полы

Плюсы регулируемых полов

Существует несколько разновидностей «регулируемого пола» в зависимости от предназначения помещения, качества основания и проектной высоты пола. Для решения задач подъёма уровня пола на необходимую высоту и размещения под ним различных коммуникаций используется конструкция пола на регулируемых лагах DNT, которая обеспечивает не только требуемую ровность пола для укладки любых видов покрытий, в том числе деревянных напольных покрытий требующих минимальных перепадов основания, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но и позволяет изготовить каркас пола, если в качестве межэтажного перекрытия используются деревянные балки.

Регулируемые полы DNT

Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения лаг, а так же позволяет закрепляться как к бетонному так деревянному или любому другому основанию.

Для решения задач выравнивания основания пола без потери высоты применяется конструкция регулируемого пола по регулируемым плитам DNT. Ее применение позволяет подготовить основание под паркет, ламинат или паркетную доску с уровнем перепада не более 2 мм на 2 погонных метра. При этом, пол поднимется на высоту от 2 до 5 см, что не превышает толщину обычной стяжки.

Все эти конструкции регулируемых полов DNT позволяют в кратчайший срок ( отсутствуют мокрые и пыльные процессы связанные с бетоном) смонтировать ровный и надежный пол, обладающий повышенной звуко и тепло изоляцией помещения, затраты на который не дороже традиционных видов выравнивания (бетонная стяжка, полу сухая стяжка или полы «Кнауфф»), а при высоте подъёма пола более 5 см., позволяет значительно сэкономить на подготовке основания под отделочное покрытие.

Недостатки регулируемого пола могут проявится в случае несоблюдения требований к правильному монтажу пола, что так же относится и к другим способам выравнивания основания пола.

При правильном монтаже и соблюдении всех требований по качеству материла «регулируемый пол DNT» является надежным и долговечным основанием под любое отделочное покрытие по которому можно не только ходить, но и ездить на автомобиле.

В случае, если не соблюдать технологию сборки регулируемого пола DNT, доверив ее «горе специалистам» или применить обычный пластиковый дюбель гвоздь для крепления полимерных регулируемых болтов к бетонному основанию, регулируемый пол будет выглядеть вот так:



Технология монтажа регулируемых полов DNT





Особенности регулируемых полов

Плюсы регулируемых полов

1. Вы можете самостоятельно установить регулируемый пол без помощи профессионалов. Для этого достаточно приобрести необходимые материалы и запастись простыми инструментами.
2. Установка пола занимает совсем немного времени: 1-2 дня. Для сравнения – бетонная стяжка пола должна просушиваться несколько недель.
3. Регулируемый пол позволяет спрятать коммуникации в технологическое пространство, а значит, вы сможете сэкономить место и убрать все визуальные изъяны под основание пола.
4. С помощью регулируемого пола можно существенно повысить звукоизоляцию помещения, поэтому такой вид полов часто используется в концертных залах, студиях и жилых домах.
5. Регулируемый пол обладает достаточно небольшим весом. Поэтому вы можете установить его в помещениях со слабыми перекрытиями – в частных домах или на лоджиях.
6. При монтаже регулируемого пола практически не проводятся грязные работы. Соответственно, данный вариант покрытия идеально подойдет для помещений, в которых важно соблюдать чистоту.
7. Регулируемый пол выдерживает нагрузку до 2,5 тонн на квадратный метр. Это значит, что данное покрытие можно использовать практически для любого типа помещений (для жилых домов, офисов, магазинов, складов).



Преимущества и недостатки технологии монтажа регулируемых полов

Использование регулируемых полов

Регулируемые полы подходят для помещений любого типа

Несмотря на все преимущества регулируемых полов, многие собственники все же задумываются о целесообразности установки этого вида покрытий. Итак, в каких случаях лучше всего использовать именно регулируемый пол?

1. Если поверхность пола трудно или практически невозможно выровнять (есть сильные перепады или неровности).
2. Если для выравнивания пола по техническим характеристикам невозможно использовать тяжелые материалы.
3. Если необходимо сделать пол с разными уровнями высоты.
4. Если существует необходимость сокрытия коммуникаций под полом.
5. Если вы хотите создать дополнительную изоляцию от шума или холода.

Технические характеристики

Виды регулируемых полов

Виды регулируемых полов

Прежде чем мы перейдем к подробному описанию процесса монтажа регулируемого пола, давайте разберемся в его ключевых особенностях. На сегодняшний день на рынке представлены две разновидности регулируемых полов – это полы на лагах и регулируемые полы на плитах. Основное различие между этими типами полов – это минимальная высота подъема.

При устройстве пола на лагах подъем составляет 5-20 сантиметров и более. Для регулируемого пола на плитах минимальная высота подъема может быть от 3 сантиметров.

Процесс монтажа регулируемых полов на лагах или на плитах практически идентичен, но мы все равно подробно опишем установку каждого вида, чтобы вы смогли самостоятельно произвести ее в домашних условиях.

Технология монтажа регулируемого пола на лагах

Схема монтажа регулируемого полаСхема устройства пола

Лаги – это строганный брус. Его размеры, как правило, не превышают 50х50 сантиметров. Итак, перед тем, как мы приступим к монтажу пола на лагах, определимся с материалами и инструментами, которые нам потребуются.

Регулируемый пол с утеплителем

Видео – Регулируемые лаги на самодельных стойках

Инструменты

Для самостоятельной установки пола вам потребуются: лаги, износостойкие болты, дрель, лазерный или водный уровень, молоток, дюбель-гвозди.

Комплектующие для сборки регулируемого полаПластиковые болты-стойки для устройства регулируемого полаПодобные сверла вам понадобятся для сверления отверстий в лагах

А сейчас мы рассмотрим поэтапные действия, которые помогут вам быстро и качественно установить регулируемый пол на лагах.

Комплектация расходных материалов на 4 квадратных метра пола

Подготовительный этап работ

1. Очищаем поверхность пола. При необходимости укладываем коммуникации, которые в дальнейшем будут скрыты под регулируемым полом.
2. Вручную ввинчиваем полимерные болты в деревянные лаги. Если на лагах есть резьбовые отверстия, вкручиваем болты в них. Если отверстий нет, самостоятельно проделываем их. На лагу длинной 2 метра необходимо сделать около 5 отверстий. Просверлить отверстия можно при помощи сверла с расширенным наконечником. Отверстия должны быть чуть меньше диаметра болта. Это необходимо для жесткости регулировки.
3. После ручного вкручивания затягиваем болты при помощи дрели со специальной насадкой. Схема монтажа пола на лагах

Видео – Регулируемые лаги подготовительный процесс

Этап установки

1. Ровно выкладываем деревянные лаги на основание пола. Расстояние между лагами зависит от выбора покрытия пола. Если вы планируете застилать пол линолеумом или выкладывать плитку, расстояние между лагами должно быть небольшим. Специалисты рекомендуют делать шаг между лагами не более 30 сантиметров. Желательно оставить расстояние от лага до стены не менее 1 сантиметра. Это позволит создать необходимую вентиляцию.
2. После выкладки лаг мы переходим к жесткому креплению болтов к основанию. Для этого берем жесткое сверло и через болт просверливаем отверстие в бетоне. Глубина отверстия должна быть около 40 миллиметров. Далее мы вставляем в подготовленное отверстие дюбель-гвоздь.
3. Забиваем дюбель-гвоздь молотком, закрепляя полимерный болт к основанию пола. Постарайтесь максимально крепко забить гвозди, чтобы вся конструкция пола в дальнейшем не была подвижной. Также хорошее крепление позволит избежать скрипов и шумов при эксплуатации пола.

Процесс установки лагПроцесс установки лагВысота пола регулируется, Выступающие головки болтов убираются

Выравнивание

После того как деревянные лаги установлены по всему периметру помещения и плотно закреплены болтами, переходим к выравниванию. Для этого нам потребуется водный (или лазерный) уровень и специальный инструмент (ключ) для регулировки высоты.

1. Внимательно замеряем данные уровня. Перепад высоты может быть не больше 1-2 миллиметров.
2. С помощью специального ключа приподнимаем или опускаем болты, ориентируясь на уровень. Стараемся добиться идеального выравнивания, поскольку от этого зависит качество монтажа финального покрытия пола.

Завершающий этап работ

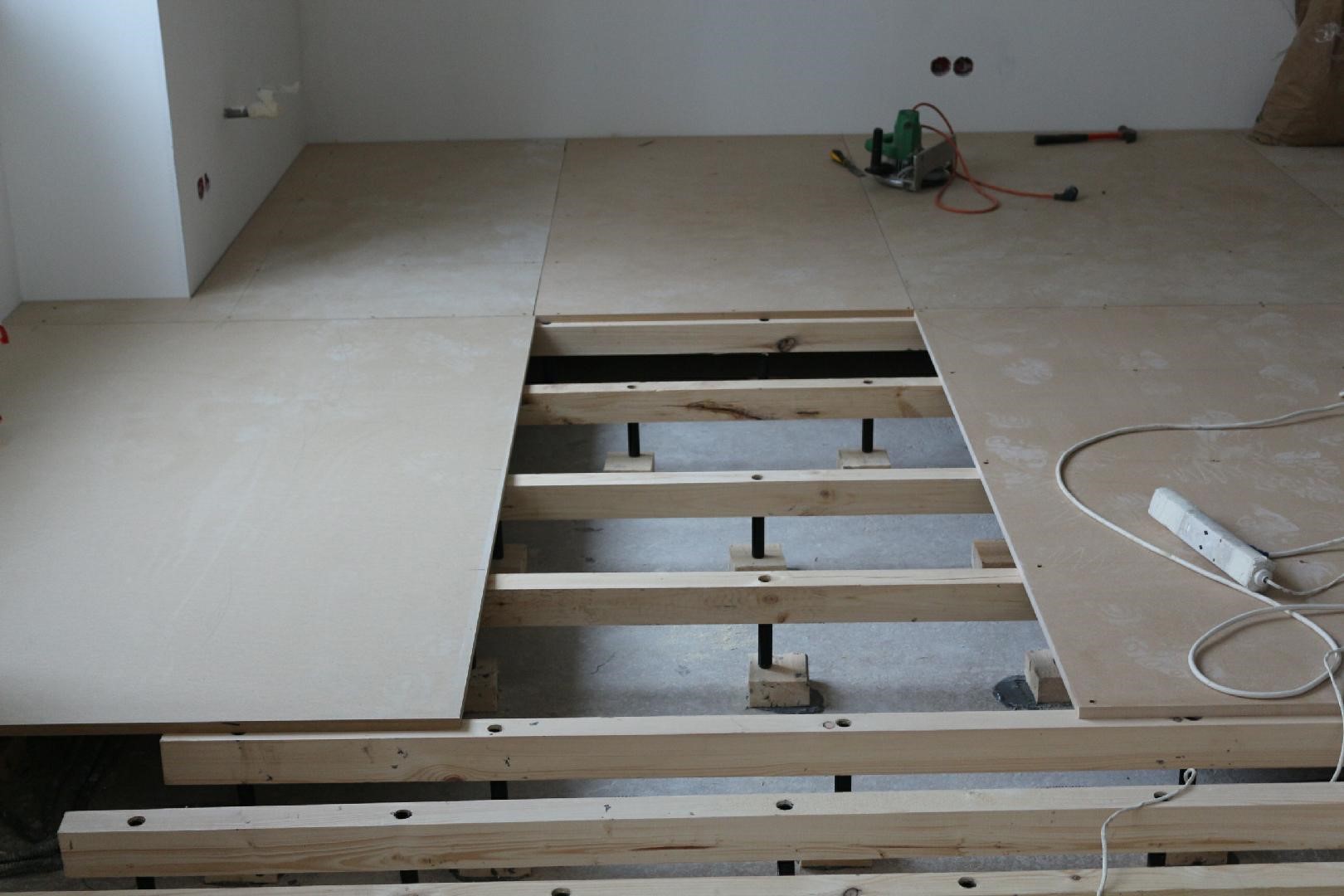

Крепление фанеры на лагиПроцесс укладки фанеры на регулируемые лаги

1. После выравнивания лагов основательно закрепляем гвозди к полу, используя молоток.
2. Срезаем ненужные остатки болтов-стоек при помощи ножа или любого другого режущего приспособления.
3. При необходимости укладываем между лагами материалы для звукоизоляции или теплоизоляции помещения.
4. На верхнее основание лагов помещаем настил. Выбор материалы для настила зависит от того, какое покрытие вы планируете использовать. Чаще всего в качестве настила используют фанеру. Она подходит для дальнейшего монтажа ламинита или линолеума. Также в качестве настила используется ГВЛ или ЦСП.Так выглядит регулируемый пол снизуТехнологическое вентиляционное отверстиеГотовый к настилу финишного материала регулируемый пол
5. После монтажа настила укладываем на регулируемый пол плитку, линолеум, ламинит, паркет или любое другое покрытие.

Ошибки при монтаже регулируемого пола

Алгоритм создания пола на плитах

Второй вид обустройства пола выполняется на плитах. Его выбирают в том случае, если высота подъема пола не должна превышать 3 сантиметров. В такое пространство между основанием пола и покрытием сложно спрятать коммуникации, но здесь вполне можно разместить кабели от телефона или интернета.

Процесс монтажа такого вида пола отчасти напоминает монтаж регулируемого пола на лагах.

Алгоритм создания пола на плитах

Материалы и инструменты

Перед монтажом регулируемого пола на плитах вам необходимо подготовить следующие инструменты и материалы: листы фанеры или другого материала, втулки, болты-стойки, дрель, саморезы, молоток, водяной или лазерный уровень.

Вид фанеры	Описание
Фанера ФК	влагостойкий вид, для склеивания листов шпона применяется карбамидная смола. Такая фанера предназначена для использования внутри помещений
Фанера ФКМ	имеет повышенную водостойкость, изготавливается на основе меламиновых смол. Этот вид фанеры уникален, так как для его изготовления используются экологические чистые меламиновые смолы. За счет своих экологических характеристик фанера используется в мебельном производстве и для внутренних отделочных работ
Фанера ФСФ	листы шпона склеивают между собой за счет фенольной смолы. Данный тип фанеры также обладает повышенной водостойкостью. Он не рекомендуется для внутренней отделки помещений, так фенольные смолы вредны для здоровья. Обычно используется для выполнения наружных отделочных работ
Ламинированная фанера	содержит в своей основе фанеру ФСФ, которая покрывается с обеих сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Данный вид может быть использован многократно
Бакелизированная фанера	для склеивания листов шпона используется бакелитовая смола. Данный вид фанеры применяется в агрессивном климате, морской воде, агрессивных средах, иногда для выполнения монолитных работ
Морская фанера	аналог бакелизированной, но менее прочная. Изготавливается из зарубежных пород древесины
Фанера Гибкая	зарубежный вариант. Отличительной особенностью является возможность хорошо изгибаться в поперечном и продольном направлениях

Видео – Какая фанера лучше

Подготовительный этап работ

1. Так же как и при монтаже регулируемого пола на лагах, монтаж пола на плитах требует определенной подготовки рабочей поверхности пола. Обязательно уберите лишний мусор и правильно распределите коммуникации, которые вы планируете спрятать под полом. Помните, что максимальная высота подъема составит около 3 сантиметров.
2. Аккуратно разложите листы по периметру комнаты. Расстояние между листами должно составлять 2-3 сантиметра с каждой стороны листа.
3. Отметьте точки для высверливания отверстий. При размерах листа 1,5 на 1,5 метра будет достаточно 9 отверстий. Одно отверстие должно располагаться в середине (по центру листа), четыре отверстия могут быть по углам листа и еще четыре должны быть расположены в центральной части каждой стороны листа. Такое расположение отверстий обеспечит надежное крепление листа.

Инструкция по монтажу регулируемого пола на плитах

Установка листов

Крепление фанеры

1. После того, как мы наметили отверстия, приступаем к сверлению. Берем дрель со специальной насадкой с расширенным наконечником.
2. В просверленные отверстия мы вставляем болты-стойки. На нижнюю сторону болтов закрепляем втулки с помощью небольших саморезов.
3. Когда в каждое отверстие на листе вставлены и закреплены болты, мы переворачиваем лист и ставим его на основание пола.
4. Через болты-стойки мы просверливаем отверстия в бетонном основании и вставляем в эти отверстия дюбель-гвозди.
5. Забиваем гвозди ровно наполовину.Процесс монтажа

Регулировка

1. После подготовки и установки листов переходим к их выравниванию и регулировке. Для регулировки мы используем специальный ключ, а также водяной или лазерный уровень.
2. После тщательной регулировки высоты листов мы аккуратно срезаем лишние сантиметры болтов-стоек.
3. При помощи молотка забиваем дюбель-гвозди до самого основания пола.Инструкция по монтажу регулируемого пола на плитахРегулируемые полы своими рукамиПервый и второй слои фанерного настилаПервый и второй слои фанерного настила

Завершающий этап

1. При необходимости размещаем поверх листов теплоизоляцию или шумоизоляцию пола.
2. После монтажа листов также выкладываем ламинит, плитку, паркет, линолеум или любое другое выбранное покрытие пола.

Секреты успешной установки регулируемого пола

Регулируемая фанера и лаги

После завершения монтажных работ обязательно тщательно очистите поверхность пола перед установкой настила. Лишний мусор, опилки, кусочки пластика могут создать скрип и шум после укладки верхнего слоя пола.

Тщательно забивайте и закручивайте все крепления пола. От этого зависит надежность всей конструкции.

Если вы делаете высокий пол, желательно поместить между лагами звукоизоляционный материал. Это позволит избежать ненужных шумов при эксплуатации пола.
Не экономьте на качестве материалов. Выгоднее сразу выбрать более дорогие материалы для монтажа пола, вместо того, чтобы уже через короткое время полностью переделывать всю работу.

Если после установки пол вам необходимо перенести коммуникации, достаточно просто снять несколько полос регулируемого пола в нужном месте. После выполнения необходимых работ вы сможете легко поставить пол на прежнее место.

Мы надеемся, что наши советы, а также пошаговые инструкции помогут вам самостоятельно, быстро и без каких-либо затруднений установить регулируемый пол в вашем доме, коттедже или офисе.

Видео – Регулируемые полы

Регулируемые полы | Монтаж системы регулируемых полов

Регулируемые полы на лагах по шведской технологии не дорого и за 3 дня!

Услуга	Стоимость
Пол на лагах для бетонных оснований в 1 слой фанеры со звукоизоляцией минеральной ватой 50мм	2000 р/м²
Пол на лагах для бетонных основанийв в 2 слоя фанеры со звукоизоляцией минеральной ватой 50мм	2500 р/м²
Пол на лагах для деревянных оснований в 1 слой фанеры со звукоизоляцией минеральной ватой 50мм	3300 р/м²
Пол на лагах для деревянных оснований в 2 слоя фанеры со звукоизоляцией минеральной ватой 50мм	3700 р/м²

   В последние годы в строительстве появилась хорошая альтернатива бетонной стяжке.

Это система регулируемого пола. Одним из главных преимуществ регулируемых полов на деревянных лагах является простота монтажа, ведь для этого не требуется ни исполнители высокой квалификации, ни какое-то специальное оборудование. Хотя определённые навыки всё-таки необходимы, и нужен хотя бы — простой набор столярного инструмента.



  Итак, для монтажа регулируемых полов потребуется следующий набор: гидравлический, либо лазерный уровень, ключ для вкручивания полимерных болтов, молоток, электродрель, нож. При этом желательно, чтобы у специалистов-монтажников всё-таки была начальная квалификация и имелся хотя бы небольшой опыт, поскольку любое, даже не слишком сложное дело, может загубить полный дилетант.

   Из материалов нужны будут лаги (деревянный брус 50х50 мм), износостойкие болты, дюбель-гвозди, листы фанеры 500х500 мм.

   В основу описываемой технологии положена одна из российских разработок современных высокотехнологичных материалов, а именно – специальные износостойкие полимерные болты, которые в составе регулируемого пола, способны выдерживать нагрузки до 2,5 тонн на квадратный метр.

   Первым делом, деревянные лаги раскладываются по полу, очищенному от мусора и песка. От лага до стены необходимо оставить расстояние в один сантиметр, а расстояние между лагами может варьироваться, от 30 до 50 сантиметров, в зависимости от того, для каких целей нужен пол. Сверлятся отверстия в лагах под полимерные болты, на расстоянии 40 сантиметров друг от друга.

   В эти отверстия вкручиваются полимерные болты, через болты сверлятся отверстия в бетоне на глубину 40 миллиметров. Далее забиваются молотком в бетон, через полимерные болты, дюбель-гвозди, примерно на половину длины гвоздя, крепятся лаги. Затем переходим к выравниванию будущего пола – регулируем полимерные болты ключом по уровню. Потом основательно забиваем дюбель гвозди и срезаем остатки концов болтов ножом. Настилаем верхнее основание лагов, кладём туда, например, фанерные листы. Далее уже можно производить монтаж финишного покрытия. Регулируемый пол на деревянных лагах готов!

   Поскольку, вышеописанная, кажущаяся очень простой, схема монтажа имеет множество скрытых нюансов, для устройства регулируемых полов лучше всего обратиться к профессионалам в этом деле. ООО «Пол Хаус» успешно занимается монтажом регулируемых полов уже более 10 лет. Специалистами компании накоплен большой опыт монтажа регулируемых полов. Сегодня работа мастеров компании строится таким образом, чтобы избежать даже малейших ошибок. Мы даём гарантию на свою работу. Позвоните нам, если у Вас остались вопросы!
