Как работает чайник: Как устроен электрический чайник, как он работает, разновидности ТЭН

Как устроен электрический чайник, как он работает, разновидности ТЭН

Электрочайники наравне с другими бытовыми приборами прочно вошли в нашу повседневную жизнь. Трудно найти квартиру или офис, в котором бы его не было.

Содержание статьи

• Принцип работы электрического чайника
• Разновидности ТЭН
• Механизм автоматического отключения
• Система защиты от перегрева
• Подсветка и индикация включения

Принцип работы электрического чайника

Несмотря на огромнейший выбор моделей, устроены они все одинаково и достаточно просто. Понимая принцип работы, можно даже починить электрочайник самостоятельно, если возникнет такая необходимость.

Устройство чайника элементарное:

• Корпус,
• Подставка,
• Нагревательный элемент,
• Стеклянная колба,
• Термостат.

Итак, рассмотрим, как же работает этот бытовой прибор. Внутрь корпуса наливают холодную воду, устанавливают на подставку и вставляют вилку в розетку. Далее включают прибор кнопкой или клавишей, которая может находиться как под ручкой, так и над ней, или быть встроена в крышку.

Потом начинает свою работу нагревательный элемент, расположенный в нижней части прибора. Вода нагревается до кипения и преобразовывается в пар, который оказывает действие на биметаллические пластины. Данные пластины в автоматическом режиме как раз и отключают электрочайник. Как видите, механизм абсолютно простой.

Для изготовления корпуса чаще всего используется термостойкая пластмасса или нержавеющая сталь, также достаточно распространены модели со стеклянным корпусом, реже керамические. К недостаткам пластиковых чайников можно отнести неприятный запах при нагревании и менее презентабельный вид. В то же время корпус из металла или стекла сильнее нагревается, и, случайно дотронувшись до него, можно обжечься.

Керамические модели тяжёлые и легко разбиваются. Объём ёмкости для воды, как правило, составляет от 1,5 до 2 литров.

Подставка представляет собой круглую платформу с контактом посередине. Через этот контакт нагревательный элемент подключается к электросети. Соответственно, снимая чайник с подставки, вы размыкаете контакты и автоматически отключаете его.

Из дополнительных элементов может присутствовать фильтр от накипи, который находится в носике чайника и представляет собой мелкую сетку.

Чем больше мощность чайника, тем быстрее закипает вода. Оптимальной считается мощность около 2000 Вт.

Разновидности ТЭН

Главным нагревательным элементом электрочайника является трубчатый электрический нагреватель (ТЭН). Он может быть выполнен в одном из 2 следующих вариантов:

1. Открытая спираль из нержавеющей стали, которая располагается внизу корпуса и постоянно соприкасается с водой. Такой тип ТЭНов преобладает в более дешёвых моделей. Для этих приборов характерно образование накипи внутри корпуса, которую приходится периодически чистить.
2. Диск, расположенный внутри корпуса и не имеющий непосредственного контакта с водой. Преимуществом такого варианты является отсутствие накипи на стенках ёмкости для воды и на ТЭНе устройства, соответственно эти модели легче мыть. Однако приборы такого типа относятся к более дорогой категории.

Механизм автоматического отключения

Во всех современных моделях электрочайников предусмотрена функция автоматического отключения. Многих забывчивых людей она спасает от сгорания прибора и от возникновения пожара в помещении. Эта функция срабатывает, когда прибор включили, а воду налить забыли.

Действие её элементарное, нагревается корпус ТЭНа и начинает нагревать биметаллическую пластину, когда температура превысит максимально допустимое значение, пластина изогнётся и разомкнёт контакты, выключив чайник.

Внимание! Если чайник кипит длительное время и не отключается, проверьте, плотно ли закрыта крышка прибора.

Система защиты от перегрева

Если же механизм автоматического отключения по какой-то причине не сработает, в этом случае предусмотрена в современных приборах защита от перегрева. Как это работает: ТЭН нагревается далее, затем начинает плавиться специальный штифт, который одним концом упирается в корпус ТЭНа. Он становится меньшего размера и размыкает контакты. Однако если эта защита сработает, то ваш чайник уже больше работать не будет.

Подсветка и индикация включения

В большинстве чайников имеется индикатор включённого состояния. Он срабатывает при нажатии клавиши включения, и даст вам знать, если забыли вставить вилку прибора в розетку или плохо установили чайник на подставку. Эта функция может быть реализована в виде неоновой лампочки, установленной в основании или клавише включения, или в виде светодиодной подсветки воды.

И в заключение совет; не доводите воду до полного закипания и своевременно производите очистку прибора от накипи, и тогда чай будет радовать вас своим неповторимым вкусом и ароматом.

устройство, схема подключения и ремонта

Автор Алёна Семёнова На чтение 8 мин Просмотров 2.8к. Опубликовано 10. 07.2020 Обновлено 08.11.2022

В настоящее время электрический чайник есть практически у всех. Его используют и дома, и в офисе. Быстрый нагрев воды – основное преимущество прибора. К тому же такие чайники универсальны: они бывают всех форм и размеров. Рынок бытовой техники предлагает ассортимент электрочайников. Все они со множеством функций и изготовлены из разных материалов.

Электрочайник стал незаменимой частью быта.

Содержание

1. Принцип нагревания воды
2. Устройство узлов электрочайника
3. Система защита от перегрева
4. Система автоматического отключения при закипании воды
5. Индикация включения и подсветка
6. Как отремонтировать электрочайник своими руками
7. Как разобрать электрический чайник
8. Электрочайник не греет воду, индикатор лампочка включения горит
9. Восстановление контакта в накидных клеммах
10. Восстановление приваренных контактов
11. Электрочайник не греет воду индикатор, включения не горит
12. Ремонт контактной группы электрочайника с подставкой
13. Ремонт кнопки выключателя электрочайника
14. Ремонт выключателя электрочайника
15. Правила эксплуатации
16. Заключение

Принцип нагревания воды

Зная, как устроен электрический чайник, легко разобраться и с принципами его работы. Выбор моделей огромен, однако устройство конструкции у всех одинаково и незамысловато. Современные чайники состоят из следующих частей:

• подставка;
• нагревательный элемент;
• корпус;
• стеклянный, пластиковый или металлический резервуар;
• термостат.

Работа техники заключается в следующих шагах:

1. Установка наполненного холодной водой чайника на специальную подставку и подключение чайника к электросети. Работа активируется после нажатия кнопки «Пуск». В это время нагревательный элемент прогреет воду до 100 градусов по Цельсию.
2. Подача электричества на нагревательный элемент автоматически отключится, как только температура нагрева воды достигнет определённой отметки. Это определит встроенный термостат.
3. Если в чайнике есть функция поддержания температуры, то вода будет постоянно подогреваться до установленной температуры.

Устройство узлов электрочайника

От электровилки ток по шнуру передаётся на контакты подставки, где установлен чайник. Провода расположены под корпусом. Это сделано для защиты от случайного соприкосновения с ними человека. Если вы решите разобрать чайник, то увидите внутри много интересного. Возможно вам пригодится сайт по электрике.

В прорези по центру также есть контакт. Он нужен для подключения к заземлению. Этот контакт слаботочный и не принимает участия в работе. Его предназначение – защита человека от удара током, если случится повреждение изоляции. На концах сетевого шнура внутри подставки расположены накидные клеммы, закреплённые на выводах контактов.

Чтобы электрический ток перешёл с подставки на чайник, в дне устройства предусмотрено отверстие с ответной частью контактов разъёма. Конструкция представляет собой штырь контакта заземления и два концентрических медных кольца.

Простая схема работы чайника.

Система защита от перегрева

Под крышкой электроприбора находится главный его элемент – двухконцевой трубчатый электрический нагреватель (ТЭН). Он согнут в виде незамкнутого кольца. ТЭНы бывают различных мощностей, в том числе и высоких, способные выделять огромную тепловую энергию.

Во избежание возгорания, например, когда чайник включили, но не наполнили резервуар водой или была не закрыта крышка, производителем спроектирована тепловая система защиты.

В качестве датчиков температуры в электроприборе используются биметаллические пластины. Такая пластина имеет вид пары скреплённых между собой по всей плоскости тонких пластин из металлов, разного коэффициента линейного расширения.

Нагреваясь, один металл расширяется больше другого, и биметаллическая пластина деформируется. Изгибаясь, диск давит на шток, который надавливает на контактную пластину и отводит контакты друг от друга. Вторая подобная пластина устанавливается для полного отключения чайника.

Бывают ситуации, когда механизм автоматического отключения не сработал.

В таком случае в электрических чайниках предусмотрена защита от перегрева. Принцип работы такой системы прост. ТЭН продолжает нагреваться, и специальный штифт, который одним концом упирается в корпус ТЭНа, начинает расплавляться. Так как он уменьшился, контакты размыкаются, и прибор перестаёт функционировать.

Система защиты от перегрева.

Система автоматического отключения при закипании воды

Температурный датчик.

Новые модели электрочайников оснащены функцией автоматического отключения. Такая опция, несомненно, полезна, особенно для забывчивых пользователей. Она срабатывает, когда прибор включили без воды. Система автоматического отключения работает по следующей схеме:

1. Корпус ТЭНа нагревается, тем самым нагревая воду.
2. При кипении образуется пар, он нагревает «язычок» биметаллической пластины.
3. Когда температура превысит максимально допустимое значение, пластина прогнётся и, разомкнув контакты, отключит технику.



Индикация включения и подсветка

Основная часть выпускаемых чайников оснащена индикатором включённого состояния и подсветкой. Подобный индикатор включается вместе с включением самого чайника и работает на протяжении кипячения. По окончании работы он тоже выключается.

Такое подсвечивание позволяет исключить неправильную установку чайника на подставку, открытие крышки при включении и подобные ошибки использования прибора.

Как отремонтировать электрочайник своими руками

Чайник считается простым бытовым прибором, и отремонтировать его, чаще всего, можно самостоятельно, при этом не имея специального оборудования и навыков.

Схема строения дискового чайника.

Как разобрать электрический чайник

Для определения причины неисправности и дальнейшего ремонта нужно убрать крышку со дна чайника. Перечислим сложности, которые встречаются при попытке разборки корпуса.

1. В самом простом случае крышка прикручена к основанию чайника саморезами со шлицами под крестовую отвёртку. Тогда снять крышку не составит труда.
2. Винты установлены со шлицем под стержень отвёртки типа двузубой вилки. Подобный инструмент не всегда имеется под рукой, поэтому специалисты советуют воспользоваться бокорезом или пинцетом.
3. Сложнее выкрутить пластмассовый саморез: его следует сдвинуть с места в сторону закручивания. Ещё один действенный метод – это нагрев самореза паяльником. Для этого жало прикладывается к головке, пластик у резьбы самореза размягчается, и он легко выкручивается.

Чаще всего, перечисленных методов достаточно, чтобы снять крышку. Но, бывает, что она дополнительно закреплена зажимами по всему диаметру. Для снятия такой крышки необходимо вставить плоское жало отвёртки в место стыка крышки и корпуса и аккуратно отвести защёлку от корпуса.

Электрочайник не греет воду, индикатор лампочка включения горит

Если лампочка-индикатор исправна и указывает на то, что прибор включён, но при этом не происходит нагрев воды, то проблема кроется в плохом контакте клемм с выводами ТЭНа или обрыве спирали внутри него.

Восстановление контакта в накидных клеммах

Если нет новой клеммы, то можно применить использованную ранее. Перед применением клемму освобождают от запрессованных в ней проводов. Затем нужные провода вправляют в хвостик клеммы и обжимают плоскогубцами. Клемма готова к работе и её можно подключать к ТЭНу. Далее мелкой наждачной бумагой зачищают контакт на выходе ТЭНа и надевают на него клемму.

Если возникла ситуация, что контакт ТЭНа и клемма покрыта окислом, необходимо удалить с контакта чёрный налёт. Делается это с помощью шлифовальной бумаги. Для удаления налёта внутри клемму следует несколько раз надеть и снять на плоский контакт ТЭНа.

Восстановление приваренных контактов

Восстановить приваренные контакты можно по следующей схеме:

1. Плоские проводники подключить к электрической схеме чайника при помощи накидных клемм.
2. Обвить плоские проводники вокруг выводов ТЭНа.
3. Прижать плоские проводники с выводами металлическими планками с помощью винтов. При установке планок следует обратить внимание, чтобы детали не соприкасались с металлическим корпусом чайника.
4. Проверить работоспособность чайника, убедиться в исправности техники.

Электрочайник не греет воду индикатор, включения не горит

При возникновении такой проблемы необходимо удостовериться в работоспособности вилки и наличии напряжения в розетке. Также причинами нефункционирования прибора могут быть неисправности выключателя или биметаллической пластины. Перечисленные поломки, вполне возможно исправить самостоятельно, нужно только точно найти проблемное место.

Ремонт контактной группы электрочайника с подставкой

Первым признаком неполадки в контактной паре считается появление необходимости вращать чайник на подставке, прежде чем он начнёт функционировать. Чтобы это исправить, нужно очистить контакты от нагара. Сделать это можно с помощью наждачной бумаги.

Если проблема состоит в недостаточном прижиме контактов или окисления, то следует восстановить форму пластины и зачистить наждачной бумагой поверхность контактной площадки. Затем установить пластину на её рабочее место и проверить прилегание контакта. Оно должно быть по центру, но при этом не цепляясь за стенки подставки.

Проверка контакта между разъемом и точками подключения электрошнура.

Ремонт кнопки выключателя электрочайника

Поломка кнопки «Выключение-Включение» – не приговор всему электрочайнику. Обычно ремонт оказывается несложным и возможным для человека, не обладающего специальными знаниями. Чаще всего для починки достаточно подчистить контакты с помощью наждачной бумаги.

Ремонт выключателя электрочайника

Если кнопка не фиксируется и попросту выключается сразу после включения, то причиной поломки, скорее всего, является выпадение фиксирующего элемента. Для ремонта следует разобрать блок, найти выпавшую деталь и вернуть её на место. Чаще всего этого достаточно для дальнейшей эксплуатации прибора.

Правила эксплуатации

Купив электрический чайник, перед его первым использованием необходимо ознакомиться с инструкцией. Чтобы прибор работал долго и качественно, требуется соблюдать несложные правила эксплуатации:

• не включать прибор с малым количеством воды или её отсутствием;
• использование для электроприбора индивидуальной розетки;
• не накрывать чайник другими предметами и не ставить ничего сверху;
• не включать прибор при видимом повреждении вилки, розетки или сетевого провода;
• регулярный уход за бытовой техникой.

Заключение

Электрический чайник давно везде популярен, он прочно занял своё место на рынке бытовой техники. Да, устройство электрического чайника элементарно, но всё же стоит помнить, что ремонт следует проводить предельно аккуратно и соблюдая меры предосторожности.

Как работает электрический чайник?

Перейти к основному содержанию

Реген Люнг

Реген Люнг

Менеджер по продажам (10 лет) различные электрические чайники, цифровые медицинские горшки, лапшиварки (электронная почта: [email protected])

Опубликовано 19 июля 2019 г.

+ Подписаться

На дне чайника находится герметичный электрический нагревательный элемент. Над нагревательным элементом находится канистра с водой. Канистра может быть съемной, а может быть встроена в чайник. Элементы управления находятся сбоку чайника. Как правило, есть переключатель включения / выключения и термостат, который контролирует, насколько нагревается чайник.

Стеклянный чайник со светодиодной подсветкой

Основы электрического чайника

Нагревательный элемент

Электрические чайники питаются от нагревательного элемента, который работает так же, как электрическая плита. Нагревательный элемент представляет собой резистор — материал, который сопротивляется потоку электричества. Когда электричество поступает в резистор, оно превращается в тепло. Это тепло нагревает воду внутри чайника.

Термостат

Нагревательный элемент управляется термостатом. Термостат имеет переменный резистор внутри. Чем выше вы устанавливаете температуру, тем меньше сопротивление. Небольшой ток проходит через термостат, обычно управляя электронным переключателем, называемым транзистором. Транзистор, в свою очередь, управляет нагревательным элементом. Когда сопротивление в термостате увеличивается, через него проходит меньший ток, что приводит к меньшему току, протекающему через нагревательный элемент. Благодаря этому нагревательный элемент и вода охлаждаются. Когда сопротивление уменьшается, ток через термостат увеличивается, что заставляет транзистор увеличивать ток через нагревательный элемент. Это повышает температуру воды.

• 10 Преимущество мультиварки из нержавеющей стали

  26 июля 2019 г.

• 왜 주전자로 물을 가열해야 합니까?

  10 июля 2019 г.

• Зачем использовать чайник для нагрева воды?

  10 июля 2019 г.



• Классический чайник

  2 июля 2019 г.

• Горячая распродажа лапши

  28 июня 2019 г.

• Горшок для горячей продажи YONSA

  28 июня 2019 г.

Что такое электрический чайник? | Полное руководство Как работают электрические чайники?

Я знаю, что у вас много вопросов относительно электрического чайника, например: – как работает электрический чайник? что внутри электрочайника? каков рабочий механизм электрочайника? и так далее …. . Итак, этот пост посвящен тому, как работает электрический чайник.

Надеюсь, вы прочитали этот пост полностью и узнали о механизме работы электрического чайника.

Посмотрите видео о том, как работает электрический чайник?

Кредиты: – Into The Ordinary

Содержание

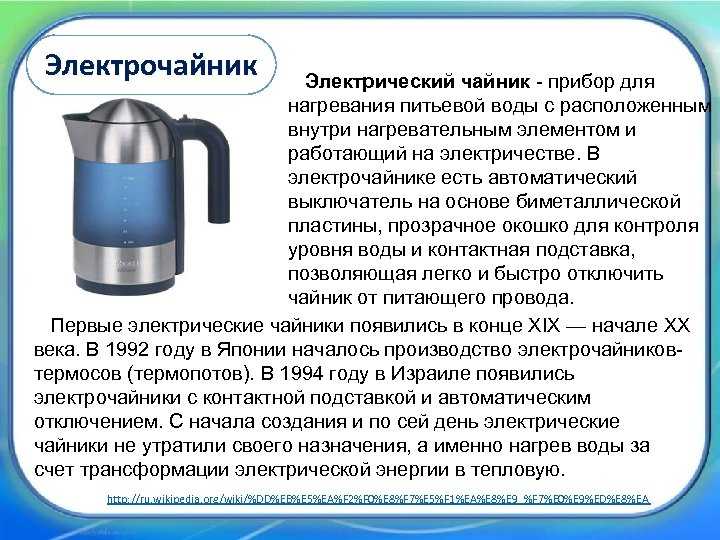

Что такое электрический чайник?

Чайник, Ан  Электрочайник  это электроприбор, который имеет автономный нагревательный элемент, для нагрева воды💧, и автоматически отключается, когда вода достигает точки кипения🌡️ или по заданному значению  температура ниже 100 °C.

Таким образом, он отличается от чайника с плитой , который менее энергоэффективен и требует больше времени для кипячения того же объема воды, что и электрический чайник.

Если мы используем только чайники, то чайники можно нагревать либо путем размещения их на плите, либо с помощью собственного внутреннего электрического нагревательного элемента  в версиях с приборами.

Когда мы используем слово электрический, мы можем сказать, что это Электрический чайник.

История чайников

Многие люди пользовались паровыми чайниками до появления электрических чайников. вода кипела, когда приходилось ставить чайники на газовую плиту.

Нарастание давления пара толкает крышку, издавая свистящий звук, который предупреждает пользователя о том, что вода закипела. Все изменилось, когда в 1922 году был изобретен электрический чайник.

Он был дополнительно усовершенствован за счет добавления охлаждающей ручки и крышки, чтобы люди не обожгли руки.

Прочтите это: – 4+ лучших варианта использования электрических чайников?

Что внутри электрического чайника?

Если вы хотите узнать Как работает электрический чайник , то мы рассказали вам подробности ниже, обязательно прочитайте.

“ Внутри каждого чайника находится металлическая катушка. Электрическая энергия проходит через змеевик, превращаясь в тепло и нагревая холодную воду внутри него. »

Рабочий процесс электрочайника выглядит примерно так: –

Шаг 1:  Когда чайник включен, через катушку или «нагревательный элемент» протекает сильный электрический ток.

Шаг 2: Катушка имеет электрическое сопротивление . Это сопротивление превращает электрическую энергию в тепло при прохождении через катушку.

Этап 3:  Нагрев доводит воду внутри до точки кипения.

Шаг 4:  В некоторых чайниках используется термостат , который отключается, когда вода достигает нужной температуры.

Сколько типов чайников?

A. Плитные чайники

B. Электрические чайники

C. Чайники со свистком

D. Автоматические чайники

2 эти чайники

Что такое чайник на плите?

Чайник на плите — это неэлектрическое устройство , для нагрева воды которого требуется газовая плита.

Что такое электрический чайник?

Электрический чайник электрическое устройство , имеющее автономный нагревательный элемент для нагрева воды или молока и автоматически отключающееся при достижении температуры кипения воды ниже 100 °C.

Что такое чайник со свистком?

Чайник со свистком — это чайник, снабженный устройством, издающим звуковой свист при закипании воды в чайнике.

Что такое автоматический чайник?

Можно сказать, что все электрические чайники являются автоматическими чайниками, которые имеют автоматическое отключение, которое прекращает нагрев воды при достижении точки кипения.

Полный рабочий механизм электрического чайника

Привет всем, добро пожаловать в этот блог.

Любишь готовить кофе☕ или чай дома? Если вы это делаете, вам, вероятно, нужно использовать чайник, чтобы вскипятить воду.

Мне нравится электрический чайник, потому что он быстро нагревает воду и ускоряется автоматически, когда вода закипает.

Если вам интересно, как работает электрический чайник, то подписывайтесь на меня, давайте подробнее рассмотрим этот пост.

Вы познакомитесь с некоторыми основными понятиями физики, но не волнуйтесь, вам не нужно знать лежащую в их основе теорию.

Здесь мы предоставляем простые и основные сведения, благодаря которым вы легко поймете, что такое электрический чайник, который используется для приготовления чая в домашних условиях.

Вы когда-нибудь задумывались, как электрический чайник заставляет воду кипеть и как он узнает, когда его нужно выключить?

Во-первых, давайте посмотрим, как электрический чайник нагревает воду. при подключении чайника к электронной розетке.

В нагревательный элемент поступает большой электрический ток, нагревательный элемент является компонентом нагревателя, который преобразует электричество в тепло.

В нашем случае нагревательный элемент представляет собой спираль из толстого металла на дне чайника окуня. Сопротивление элемента превращает электрическую энергию в тепло.

Другими словами, нагревательный элемент нагревается, когда вы кладете корпус чайника на основание, тепло переходит от нагревательного элемента к металлическому корпусу.

Поскольку металлический корпус находится в непосредственном контакте с водой, тепло передается воде путем теплопроводности и быстро нагревает воду.

🤔 Следующий вопрос

Как отключается чайник при падении воды?

Очевидно, что первая идея, которая часто приходит нам в голову, — использовать датчик температуры.

Потому что мы думаем, что датчик температуры может определять температуру воды, а температура воды падает до 100 градусов по Цельсию, а некоторая электроника может отключать электричество, когда оно портится.

Но с этой идеей проблема точности, потому что датчик температуры будет иметь некоторые ошибки.

Невозможно получить датчик температуры точно для 100 градусов по Цельсию.

Так что, возможно, он сработает при 99,9 градусах по Цельсию. В этом случае вода не закипит, потому что электричество отключат до того, как температура воды достигнет 100 градусов по Цельсию.

С другой стороны, если ошибка будет на высоком уровне, скажем, 100 точек, 1 градус по Цельсию является точкой срабатывания.

Тогда вода не перестанет кипеть, потому что чайник никогда не выключится. Так что это не очень хорошая идея с точки зрения точности вдобавок.

Еще одна серьезная проблема с водой. Это будет чистая вода. Таким образом, дистиллированная вода не содержит солей и находится на уровне моря.

Итак, если мы поднимемся на гору, вода будет кипеть при температуре ниже 100 градусов по Цельсию.

А если мы опустимся ниже уровня моря, скажем, в этом районе вода закипит при 100 градусах 5 градусов по Цельсию.

Итак, даже если у нас будет очень точный датчик температуры. Это будет бесполезно, потому что будет работать только в одном месте на уровне моря.

Теперь отметим, что погода также меняет атмосферное давление. Так что датчик температуры не очень хорошая идея.

Еще одна идея, используемая в популярном чайнике, который нас окружает, заключается в использовании пара.

Идея состоит в том, что когда вода падает, пар выходит наружу, а пар выходит наружу.

Это признак того, что вода кипит.

В этом случае вам нужно будет побеспокоиться именно о температуре воды.

Вы просто смотрите на это как на пример того, что пар начинает выходить. Это действительно идея электроники, которую мы используем сегодня.

Прежде чем перейти к структуре пара идей.

Давайте рассмотрим важную структуру биметалла. У нас есть два куска металла, один из меди, а другой из железа.

Когда мы разогреваем эти две части, они расширяются.

Прочтите это: – 9+ лучших электрических чайников 2022 года

Каждый металл имеет разное расширение при одной и той же температуре. Поэтому, если мы собираемся соединить эти две части вот так и нагреть, получится сборка .

Что будет?

Этот кусок Bi-Metal

на самом деле был согнут. Причина в том, что если одна часть становится длиннее другой, то разборка по структуре сравнима с другой.

Потому что одна дуга длиннее другой, как когда они были разделены на восемь частей.

Изображение биметалла

Теперь мы понимаем, что биметалл был запрещен после повышения его температуры, вот идея, примененная здесь, в электрическом чайнике.

Далее

Давайте посмотрим на структуру паровой идеи .

У нас есть корпус чайника, у нас есть вода и у нас есть трубка, идущая изнутри вниз к нижней части переключателя.

Здесь я преувеличиваю длину трубки, чтобы хорошо было видно, как работает переключатель и биметаллический спусковой крючок.

Красная линия обозначает электрический нагреватель, который подключается к сети через контакт здесь.
