Монтаж спотов: Накладные споты — правила установки

Как установить споты в потолок. Энциклопедия ремонта от компании Первый штукатур

Современные технологии предлагают множество новых вариантов при решении всевозможных проблем самого различного характера. Для обеспечения равномерности освещения вашего помещения сегодня предлагаются к применению точечные светильники малого размера и невысокой мощности (называемые спотами). Грамотно распределив их по поверхности подвесной потолочной системы, можно добиться возможности полного освещения любого помещения, в котором вы проживаете. Чтобы самостоятельно установить споты, необходимо своевременно спланировать конфигурацию осветительной системы.





Точечное освещение

Монтаж светильников может осуществляться на достаточно компактном расстоянии их между собой. Сектор освещения, который имеют точечные светильники, установленные вровень потолку, равняется тридцати градусам.

Установка спотов является возможной как для гипсокартонной потолочной поверхности, так и для других видов потолка. Во всех этих случаях монтаж можно производить самостоятельно, а алгоритм действий при этом практически одинаков.

Исключение составляет установка спотов в натяжной потолок, который должны производить специалисты и установщики, в связи с определенными свойствами материала.

Материалы для монтажа

Установить споты в потолочную поверхность можно при наличии:

• непосредственно самих спотов;
• ламп;
• проводов питания;
• клемников или гильз для проводного соединения;
• изоляционной термоусадки, изоленты;
• выключательного устройства.

При установке осветительной системы необходимо проверить, насколько технические параметры светильника соответствуют предъявляемым к нему нормативным требованиям. Мощность ламп, подходящих для подвесных потолочных систем, составляет не более 40 Ват. Подбор галогеновых и LED вариантов составляющих осветительной системы производится по спектру освещения и мощности.

При подборе проводов необходимо учитывать, что каждая его жила должна состоять из большого количества маленьких жил, которые объединены под одним изоляционным материалом. Тип подбираемого провода зависит от уровня огнеупорности потолочного материала.

С помощью клемник можно производить соединение проводов и подключение к ним осветительных приборов. Соединение можно осуществлять болтами или гильзами из меди. Второй вариант является гораздо более эффективным, так как не предусматривает дальнейшего обслуживания. Изолента или другая специальная термоусадочная трубка позволяет предохранять места соединения.

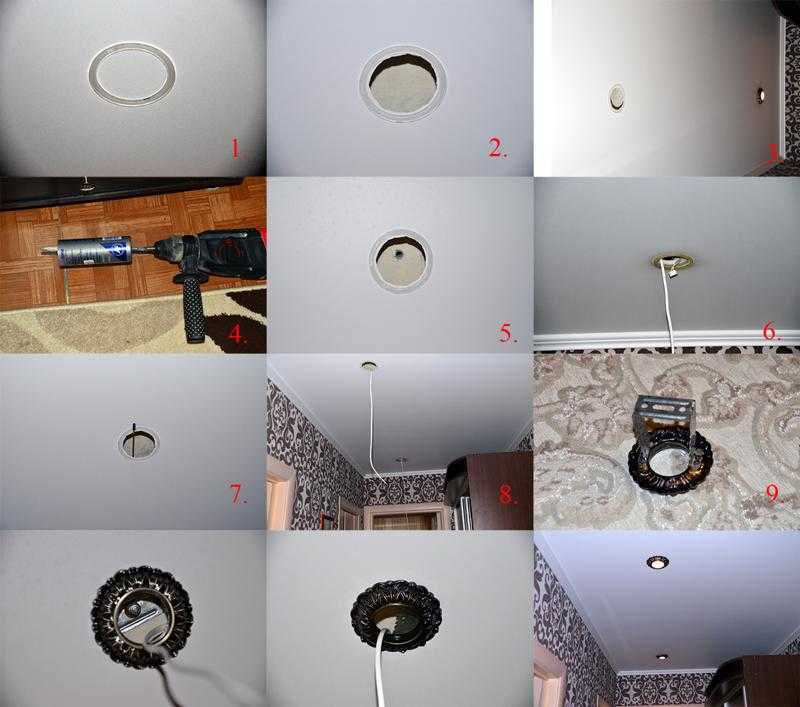

Как производится монтаж

Процесс установки спотов в потолочную систему состоит из нескольких этапов. Далее рассмотрим детально каждый из них.

Планирование

Подумать о местонахождении светильников на потолке стоит еще до того момента, пока мастера не приступили к обшивке потолочной системы. В особенности это относится к случаям формирования навесного потолка с определенным количеством уровней. Следует запланировать приемлемое расстояние между осветительными устройствами в 100 см и до стеновой поверхности в 60 сантиметров. Светильники необходимо закреплять посредством их защелки, поэтому точка их установки не может располагаться на установленных каркасных элементах.

Устройства точечного освещения должны распределяться при учете расположения на стеновой поверхности и потолке различных декоративных составляющих.

Разводка проводов

Рекомендуется осуществление распределения проводов и закрепления их на каркасной поверхности таким образом, чтобы в процессе просверливания отверстий под осветительные устройства оставалась возможность вытягивания проводных петель с последующей возможностью подключения. Есть и другой вариант, при котором провод подводится к первому из отверстий, а для других продевание проводов производится уже между разными отверстиями, но в этом имеется недостаток, ведь провода окажутся просто на потолочной поверхности.

Проложив кабель из двух или трех жил пути по всем точкам монтирования светильников по самому лучшему, можно нормально распределить провод. При этом в каждом месте установки необходимо запланировать петлю размером 10-15-сантиметрового провода в загнутом виде. Используя стяжки из пластика, можно произвести неплотное каркасное закрепление.

Выполнение отверстий

После окончания работ по обшивке потолочной поверхности, можно начинать планировать размещение осветительных элементов на потолке. При этом следует учитывать уровень пролегания существующих швов между ее составляющими.

Для получения полностью идентичных по размеру отверстий, осуществление просверливания отверстий производится через коронку по дереву. Выполняемые отверстия должны иметь диаметр, который меньший на три-четыре миллиметра за внешний диаметр лицевой составляющей осветительного прибора, при этом он должен превышать габаритные размеры внутренней его составляющей.

Необходимо учитывать, что единожды просверленное отверстие уже не может быть перенесено, поэтому делать работу необходимо только после точного определения с размещением светильников.

Подключение

Перед совершением работ, необходимых для подключения, первым делом нужно обесточить подходящий провод. Далее нужно достать наружу петли провода, который был ранее проложен, или же осуществлять прокладывание между отверстиями по паре проводов.

После этого производится разрезание по изгибу и оголения петель на проложенном проводе. Далее осуществляется 10-15-миллиметровое оголение провода со всех сторон коротких проводов, после чего — их зажим одним концом в той или иной клемме на осветительном устройстве, и вторым – скручивание с кабелем питания. При подключении должна соблюдаться следующая маркировка на светильнике: фаза определяется символом «L,» нейтральный – буквой «N», а заземление – комбинацией символов «PE».

Закрепление

Как правило, споты характеризуются наличием в них крепления в форме двух скоб по сторонам, которые нужно вставить в потолочное отверстие в позиции, отогнутой вверх до полного упора. Такую работу следует делать аккуратно, во избежание попадания питающих стоп под зацепы. С помощью зацеп светильники надежно закрепляются к потолочной поверхности. После установки всех составляющих можно производить подключение основного провода питания к выключателю освещения и коробке для распределения или к понижающему блоку питания, при применении LED светильников невысокого показателя мощности.

На этом монтаж спот считается выполненным, после чего можно производить проверку результата.

как самостоятельно установить светильники-споты — INMYROOM

Ремонт на практике

Встраиваемые светильники – удобное решение для современного интерьера и отличная альтернатива люстре с плафонами. Установить споты в натяжной потолок легко, особенно с нашей наглядной инструкцией

Удобство встраиваемых светильников оценили уже многие владельцы квартир: не нужно придумывать, куда спрятать провода, комнату можно осветить максимально эффективно – а количество моделей поражает воображение. Установить споты самостоятельно можно за пару часов – понадобится стандартный набор инструментов и немного терпения.

Что вам понадобится: список инструментов

Общие принципы монтажа встраиваемых светильников

1. Прежде чем начать работу, отключите ток на распределительном щите вашего дома или квартиры. Проверьте наличие электрических кабелей в месте установки.

2. Соблюдайте минимальные расстояния безопасности.  Высота под потолком – приблизительно 10 см, расстояние между лампой и легковоспламеняющимися материалами – 50 см, между трансформатором и лампой – 20 см.

3. Выберите место для установки прибора на потолке, отметьте круг, который надо вырезать.

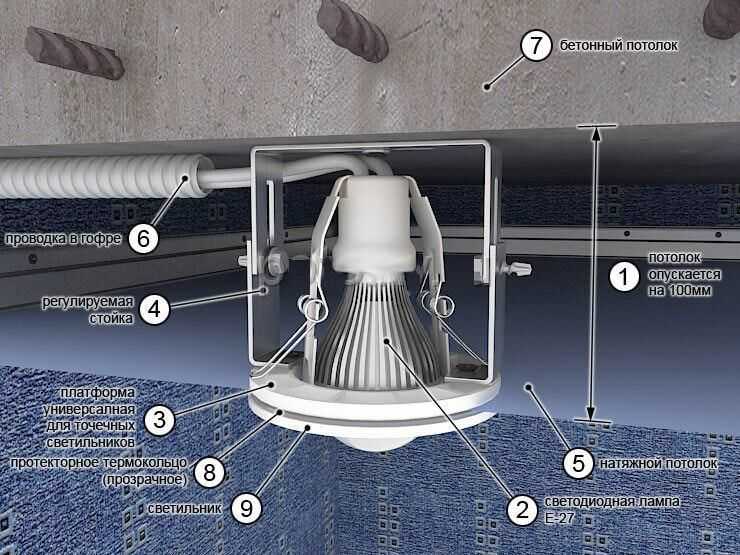

Установка встроенных галогенных светильников направленного света

При установке галогенных светильников в натяжной потолок нужно иметь в виду максимально допустимую мощность: 20 Вт для ПХВ и 35 Вт для тканевых потолков. Минимальное расстояние от поверхности потолка до перекрытия – 6 см.

1. Подсоедините провода, находящиеся в подвесном потолке в клеммной колодке.

2.  Подсоедините осветительный прибор к клеммной колодке.

3. Поверните патрон в гнезде на четверть оборота.

4. Вставьте в прибор стопорное пружинное кольцо.

Установка светильника направленного света под лампу накаливания

Лампы накаливания сильно нагреваются в процессе работы – это может быть опасно в случае с натяжными потолками. Нужно строго придерживаться рекомендаций относительно их максимальной мощности: 40 Вт для ПХВ и 60 Вт для тканевых потолков.  Минимальное расстояния от поверхности потолка до перекрытия – не меньше 12 см.

Закрытые споты с лампами накаливания отлично подходят для помещений с высокой влажностью воздуха (ванной, душевой) – в них нет сложной электроники, выходящей из строя от влаги.

1. Поместите патрон в стакан (если патрон съемный).

2. Установите пружины (если они не установлены производителем).

3. Подсоедините провода из подвесного потолка в патрон лампы.

4. Поверните пружины вверх, вставьте их в отверстие и протолкните стакан вверх.

5. Вкрутите лампочку в прибор. Включите общий выключатель и проверьте работу приборов.

Установка галогенного светильника низкого напряжения

Это наиболее распространенный вариант. Питание светильников низкого напряжения происходит от трансформатора с 220–240 В на входе, 12 В на выходе. Не забудьте проверить максимальную мощность лампы, указанную на приборе.

1. Подсоедините провода, находящиеся в подвесном потолке в клеммной колодке.

2. Подсоедините патрон лампы к клеммной колодке трансформатора (12 В), поместите его в подвесной потолок на расстоянии 20 см от лампы.

3. Поверните пружины вверх и вставьте светильник в отверстие.

4. Вставьте лампу в патрон и зафиксируйте ее в светильнике.

5. Вставьте в прибор стопорное пружинное кольцо в зависимости от комплектации.

Что нужно учитывать при установке наружных наземных спотов? — служба поддержки клиентов

Установка спотов в саду или на террасе требует осторожности. Подсветка пола должна быть установлена ​​таким образом, чтобы она была защищена от влаги снаружи.

В частности, соединение между точкой заземления и питанием должно быть на 100% водонепроницаемым.

Степень защиты IP должна быть достаточной

Первым важным аспектом является класс защиты вашего напольного освещения. Если вы хотите установить их снаружи, они должны быть защищены от воды и пыли.

Степень защиты указывается значением IP (Международная защита). Это значение имеет две цифры, первая — защита от твердых тел, вторая — защита от воды и влаги.

Так как грунтовые пятна устанавливаются в довольно уязвимом месте в почве, лучше всегда соблюдать минимальное значение IP 68.

Повреждение водой: распространенные ошибки

Иногда вода все же попадает внутрь напольных светильников. Это могло произойти по разным причинам.

• Вертлюги на утопленной коробке для точек заземления прикручены недостаточно туго.

• Недостаточно плотно прикручено стекло в верхней части точки заземления.
  Со светодиодным точечным заземлением этого делать не нужно, так как источник света и стекло уже закреплены.

• Распределительная коробка не заполнена смолой. Таким образом, вода может попасть в распределительную коробку. Отсюда вода может добраться до места по кабелю.
  Это происходит под влиянием капиллярного притяжения.

Отражение света

Свету всегда нужна поверхность, чтобы отражать его. Возьмем, к примеру, луну, которую мы можем воспринимать только благодаря отражению солнечного света. То же самое и с наземными пятнами. Если вы посветите в воздух светом, это не будет иметь никакого эффекта. Поэтому всегда следите за тем, чтобы свет мог отражаться от объекта, например вашего дома или дерева.

Местоположение и недра

Наземным точкам всегда приходится много терпеть. Поэтому лучше всего их устанавливать в хорошо дренирующем грунте.

• Никогда не устанавливайте наземные споты в берлоге. Установите их на ровной или высокой поверхности.

• Насыпьте слой гравия толщиной 45 см в яму, в которой вы собираетесь установить спот. Это позволяет осадкам стекать быстрее, а также снижает риск подъема грунтовых вод.

Водонепроницаемые соединения

Чтобы ваши точки заземления работали, они должны быть подключены к источнику питания. Это соединение нуждается в дополнительной защите от влаги.

Распределительная коробка со смолой

Самый безопасный способ сделать это — выполнить соединение внутри распределительной коробки и заполнить ее смолой. Литейная смола предохранит соединение и напольный светильник от воды.

Другой возможностью является выполнение соединения в водонепроницаемых соединителях с вертлюгами. Однако этот вариант менее безопасен. Скорее всего, вода все же найдет свой путь.

Кабель точки заземления проходит к распределительной коробке, в которой выполняется подключение. Через кабель EXVB точка заземления впоследствии подключается к сети. Кабель EXVB должен быть помещен внутри трубы TPC10 в землю. В распределительной коробке также можно сделать разветвление для подачи тока в разные точки.

Проверьте соединение!

После того, как соединение в распределительной коробке выполнено и вы несколько раз протестировали свои точки, вы можете заполнить распределительную коробку смолой.

Смешайте компоненты смолы и заполните распределительную коробку до края, чтобы все кабели и разъемы были полностью погружены.

Для высыхания смолы требуется около 15 минут. Всегда используйте прилагаемые перчатки при работе с литой смолой.

Внимание: Не забудьте проверить пятна перед заливкой смолы. Как только смола затвердеет, вы больше не сможете вносить изменения в соединение!

Изображено соединение

Гибкий кабель для соединения

Кабель, используемый для соединения точек заземления, должен быть водонепроницаемым резиновым кабелем (например: CTMB 3G1. 5).

Гибкий резиновый кабель гораздо легче изолировать от воды. Когда вертлюг точки заземления закреплен на кабеле, резиновая оболочка кабеля будет выполнять функцию втулки.

В настоящее время кабель часто уже подключен к точке заземления. В этом случае вам не нужен отдельный кабель.

Внимание: если к точке заземления подключен кабель, не отсоединяйте его! Сделав это, вы потеряете гарантию.

Проверка кабеля CTMB на предмет повреждения водой

Если вы подозреваете, что вода попала в кабель, вы можете разрезать кабель, чтобы проверить это.

Кабель CTMB для наземной точки содержит белый порошок под изоляционным слоем, который равномерно распределен по кабелю. Если вы разрезаете кабель и замечаете, что порошок сгустился, неравномерно распределен или имеет небольшие комочки, это означает, что внутрь кабеля попала вода.
